前辈们好啊！我设计了3040，麻烦前辈们给指点一下，谢谢啦！

lovecat99

NIIYD 发表于 2017-6-28 19:33
9 l5 n* U. K9 E) t( G9 _材料好买，如何加工呢？还要买铣床 车床？没有设备用台钻胡乱搞，没有精度，材料浪费了。不划算，不如直接 ...

谢谢您啦
加工我准备找加工厂的朋友给做 他那有工业CNC 他的活还将就 正负2丝左右 不知道这个精度够不够？

zjo007

支持搞，不搞永远不会进步。
5 l# g( B, H7 q) s# R; j
搞了下次折腾就知道哪里不好，要怎么改，要不要直接成品等等了

lovecat99

zjo007 发表于 2017-6-28 21:26
支持搞，不搞永远不会进步。

搞了下次折腾就知道哪里不好，要怎么改，要不要直接成品等等了

得嘞 自己搞
' _  C, M3 i: O. T: d* D% v
. a" o3 z$ T9 f自己搞着好玩 就是算算确实不便宜 不过一分钱一分精度 太便宜了肯定也不得行
( C% E8 c1 m, x8 e4 U1 }1 Z

一介

lovecat99 发表于 2017-6-28 11:45
  [2 k+ m$ f/ [' H就是 真是要好几千才够 还不算加工费
! u4 x4 g8 M- I+ d2 ]) X
只是觉得铝合金不做热处理 铸铁还得做热处理 这个是真的没条件做 ...

不用热处理

三十三天

不错，牢固。

1282154787

网上直接有铸铁或铸铝的机架，全是用20线轨的架子回来装就行，一个架子1800左右，比你自己用铝板做省钱还结实很多，简单算下大约4000多就能做下来

愚人自渔

支持烂尾机

喜马拉

你一烂尾，俺就偷笑

wj237905667

45号钢4.6一公斤 调质2.5一公斤  这么厚实就不用去应力了 也不用做时效
( f4 d, J* b/ `% ~

darkstar

lovecat99 发表于 2017-6-28 05:18
谢谢您的建议，能不能给我讲讲为什么用U型槽更好，而不用方槽？
谢谢

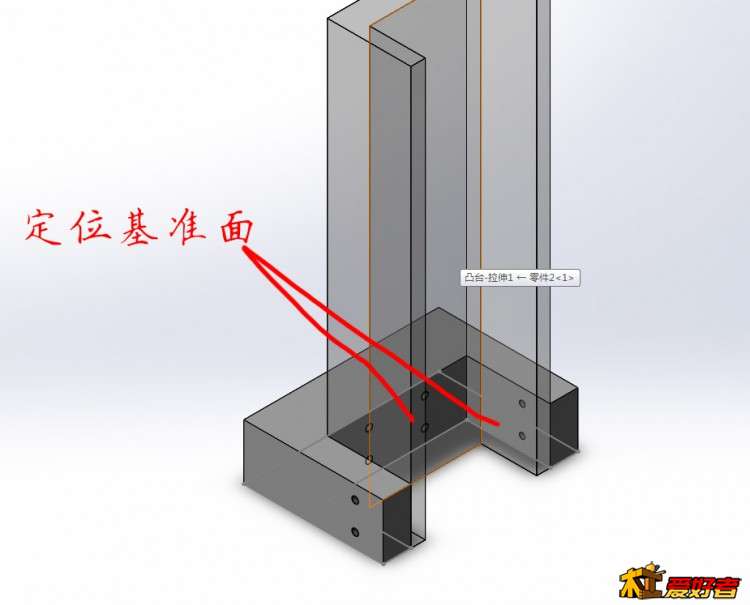

不让定位面被干涉啊，其实我更建议如此图的连接方式，两个部件的定位基准面被准确锁紧，保证了定位准确，同时X、Y两个方向螺栓承受的都是拉伸应力，强度最高，而你那种锁紧方式，螺栓承受的都是剪切力，而且你也没法保证定位面被正确锁紧

dj0864

缺少定位。紧固螺丝一般有三个就够用。考虑在接触面增加削或者其他定位结构。
0 b8 C9 Y0 H" d$ K2 C
话说你三个轴的丝杆这么设计行程会少很多啊。

2 E# I/ H1 k6 n6 w6 |& C其它的也看不太出来没有细节图都是面上的。
, c  k# Z9 K$ R1 B
) x7 @) z; L7 J! Q( X$ h# q如果你只是做结构部分钢制或者铁也都没问题。过火的目的是为了更好的机械性能。再有如果有焊接的话要回火消应力。
总觉得你龙门就靠几个螺丝不靠谱

wsddwdxs

你设计这干嘛，直接买铸铁机好了，机架或光机，济文数控的光机比较好

wsddwdxs

lovecat99 发表于 2017-6-28 11:45
就是 真是要好几千才够 还不算加工费

( s% l4 G0 f0 C+ i& ]只是觉得铝合金不做热处理 铸铁还得做热处理 这个是真的没条件做 ...

4 g- Q" O2 `# E0 U  }6 j闲鱼有个卖雕刻机架铸铁件的 2700 ，重型的没加工。还有啊铝合金是有应力的，而且一般还不小，去应力的牌号是t651。买主轴可以找我，手头有个全新2.2kw水冷  650包邮
$ P9 X5 H2 w4 y% c( u; k5 [7 c! Z

m77060739

没问题的
: r! l3 D/ |4 |! u; T- ]

zlp88000

機器設計挺合理的。不做多說  不過樓主似乎是想加工鋁材料？為主？？那樣的話建議更換主軸 這種主軸轉速太高對於金屬而言。。所以 還是 無動力加低速大扭力主軸比較好。
