天气好 晒一晒自己组装的雕刻机 希望给大家带来新思路

keithpupu

tyzb 发表于 2017-6-24 19:32
那个控制箱多钱买的？有链接吗

请 自行淘宝 关键词 脱机 控制 电控箱 雕刻机 免得说我打广告 两百左右 不过要装伺服的话 还是要自己改动一下的

keithpupu

yanggong 发表于 2017-6-24 18:23

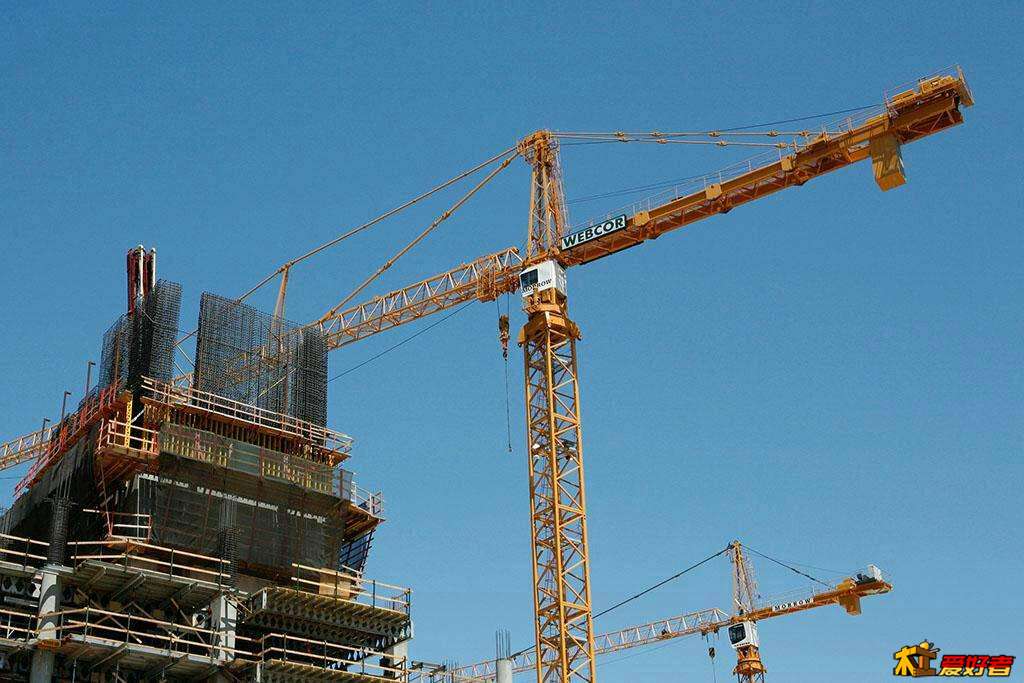

这种类桁架结构其实很结实的，受力均匀形变很小，干木头干铝合金完全没问题。工地上的钢架起重机十几层楼 ...

这结构干木头和铝合金够用 干钢铁吃力 毕竟都不是一样的主轴   这个结构还在改进 前段时间发现如果前杆用力推 会导致z轴和xy平面垂直度有轻微变形 机架还是比较软 材质问题 准备加纵向的铝合金块改善受力。应该可以解决这个问题的。
# k  E, b/ Q  Q

tyzb

keithpupu 发表于 2017-6-24 21:06
请 自行淘宝 关键词 脱机 控制 电控箱 雕刻机 免得说我打广告 两百左右 不过要装伺服的话 还是要自己改动 ...

* q% R* j6 h% F2 W, n  e谢谢回复

yanggong

keithpupu 发表于 2017-6-24 21:10
; k2 C+ p, Y8 _2 C这结构干木头和铝合金够用 干钢铁吃力 毕竟都不是一样的主轴   这个结构还在改进 前段时间发现如果前杆用 ...

有轻微变形应该是都采用了矩形固定导致的 直接算好长度叫x宝上的铝型材卖家切几条两头是45度或者60度的铝型材 再买几个相同角度的角件加上去改成三角形固定的就没问题了 这架构比X宝上的那些超高移动龙门结构精度估计得高一个数量级

3 F) ]% F/ X2 o4 G: }2 K' h& A3 D

keithpupu

yanggong 发表于 2017-6-24 21:52
% |  o2 }. d0 ?; R, B有轻微变形应该是都采用了矩形固定导致的 直接算好长度叫x宝上的铝型材卖家切几条两头是45度或者60度的铝 ...

兄弟这图的结构好哈 回去研究下看看能不能上 这样每个正方形框变形量更加小。 谢谢

我觉得这机器比动龙门机；精度好很多 还可以随意改造  最近觉得可以完全把xy和 z轴分离 xy弄个铁板或者就固定在水泥台上 z轴就架在上面拉到 这样xy产生的振动根本就不会通过机架传到架子上  而z轴只需要在空间上调垂直xy平面一个纬度 相对容易调整容易出精度  而且估计能很好的抑制机架共振 提高f值。
6 D  B& i2 S* f& h

大话儿

3d，激光，雕刻一体

lnhf6644

m77060739

厉害呀
