天气好 晒一晒自己组装的雕刻机 希望给大家带来新思路

keithpupu

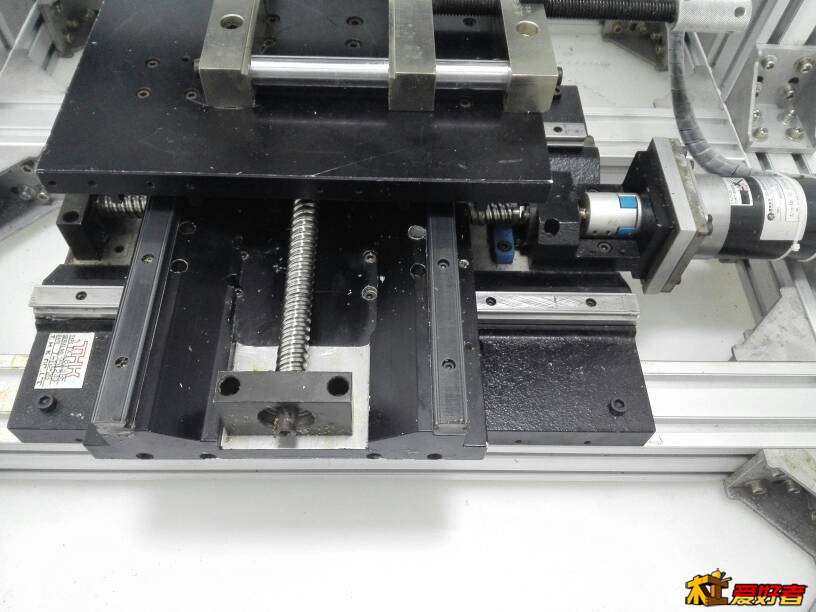

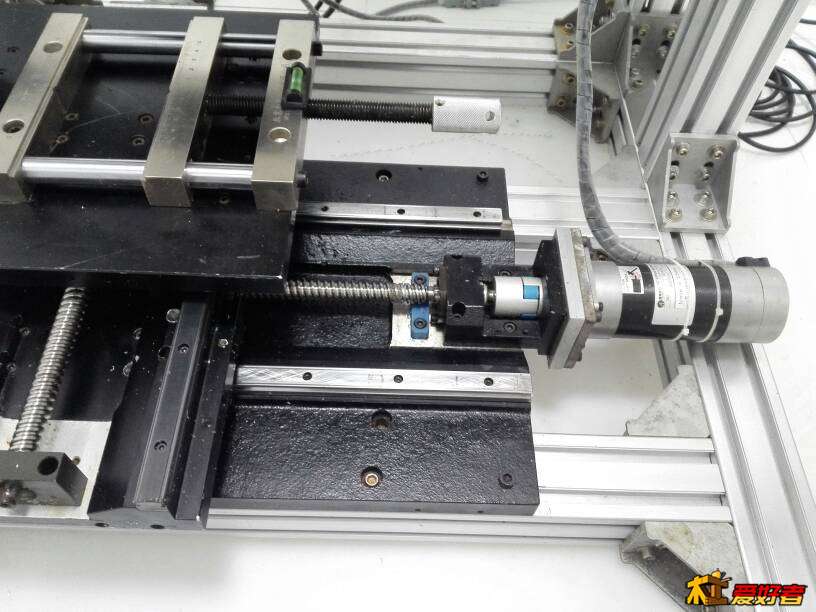

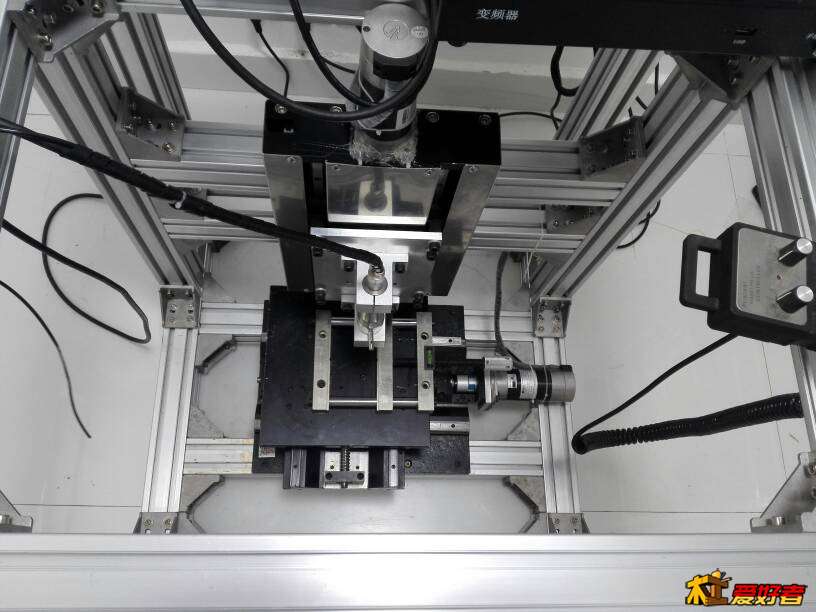

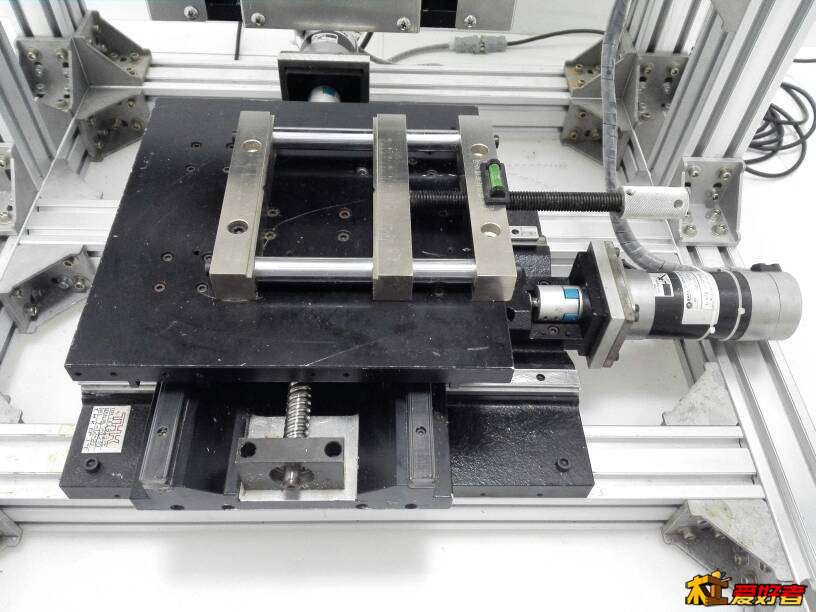

xy轴 无回差 粗壮 间距越大平行度越好 装配后效果图 拆掉了里面的几个塑料挡板 行程加大到4036   哈哈 多了近一倍  就是得小心些 到时候得加两个限位

9 [3 Z; O: x5 R0 c
: \, B7 Z& R+ \2 Z
7 p; s/ H4 Z( h0 d8 `

terrylicai

不错不错～
; I  H, L$ i; ~. ]. Y* [

y317143785

雕刻机中的战斗机，厉害，
. y, h8 [7 I, z4 c* B

keithpupu

记得设备尽量调水平 手机现在都能下软件 调水平 挺好用的 精度够用。

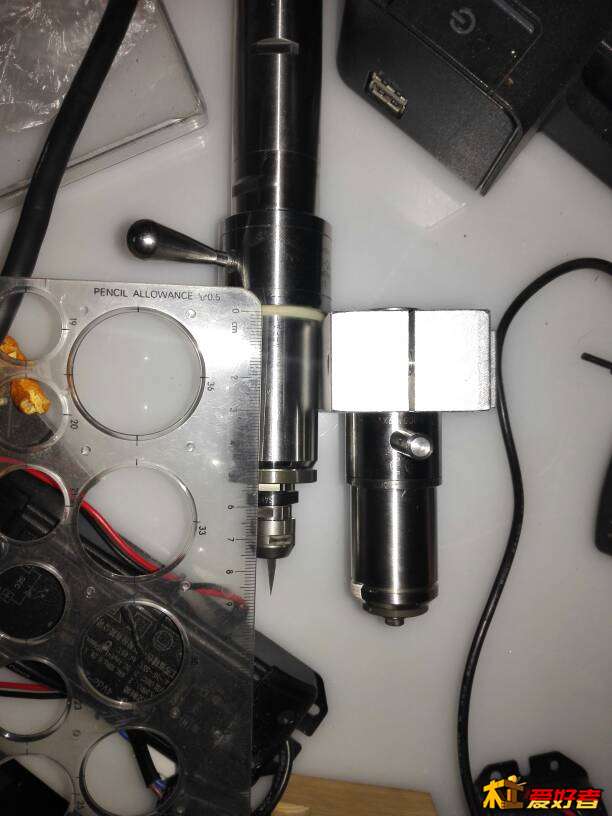

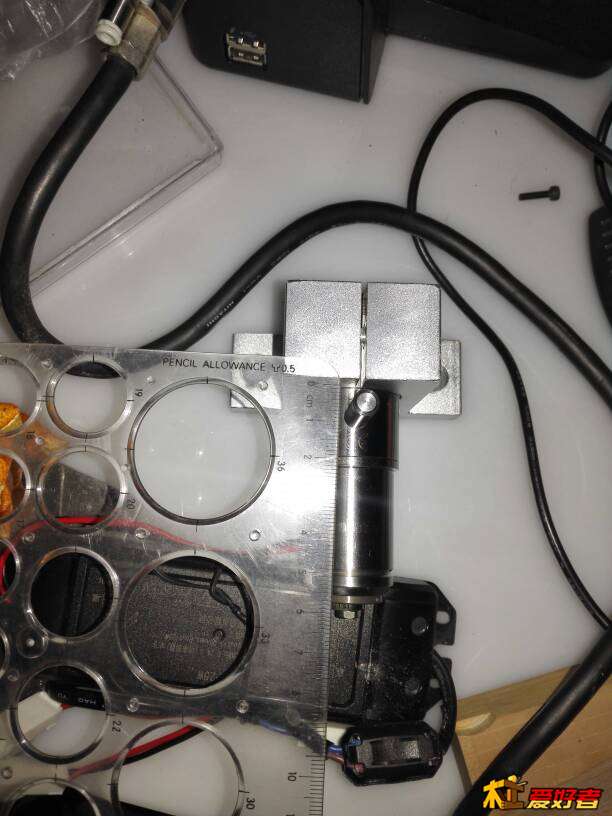

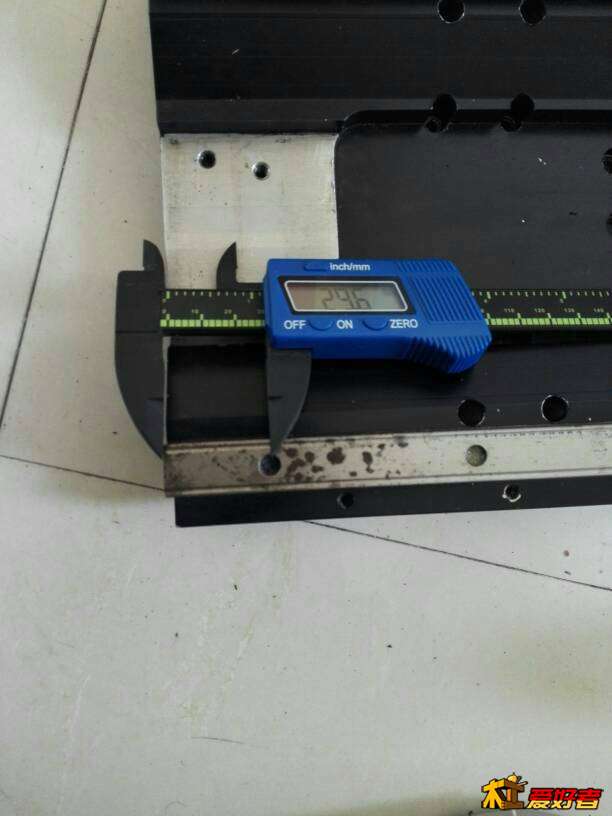

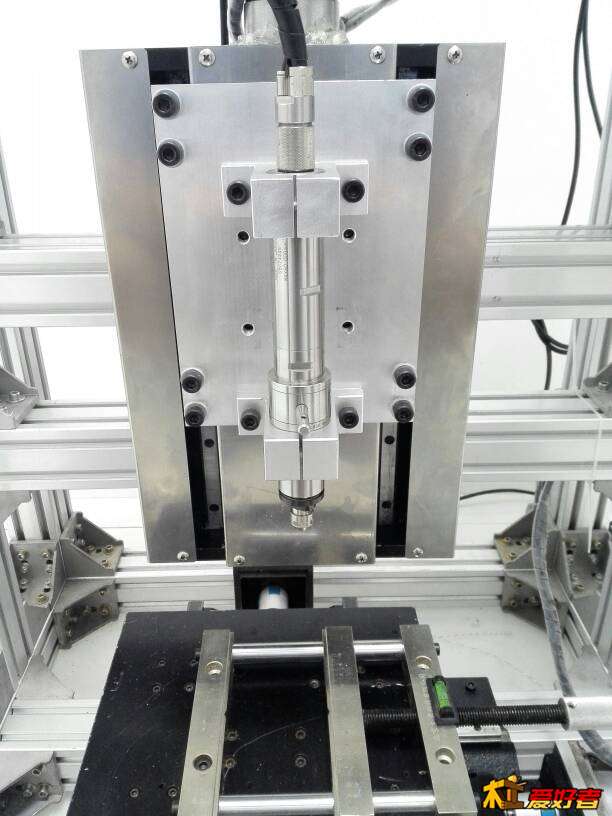

2 o4 p* X+ a9 f/ t然后终于去加工做了个板子 唯一发出去精加工的板子 打了四组孔 可以调主轴高低安装 用来固定z轴 主轴安装座用30直线光轴坐 能用标准件的经量用标准件 精度好价格便宜 装配好 完美。 主轴 和装配好后的效果图 铝板没有办法上磨床 直接用刀盘抛的平面 出来量一下 平行度还行 安装时候 调一下 应该能消去大部分误差 反正z轴只有一个要求 垂直xy平面 。这样就好调节多啦
' C9 X& p0 y' I/ E4 D& }
6 W7 G( }# S5 r/ E7 R/ j  ^



( |/ c; w1 V7 m: D( T

keithpupu

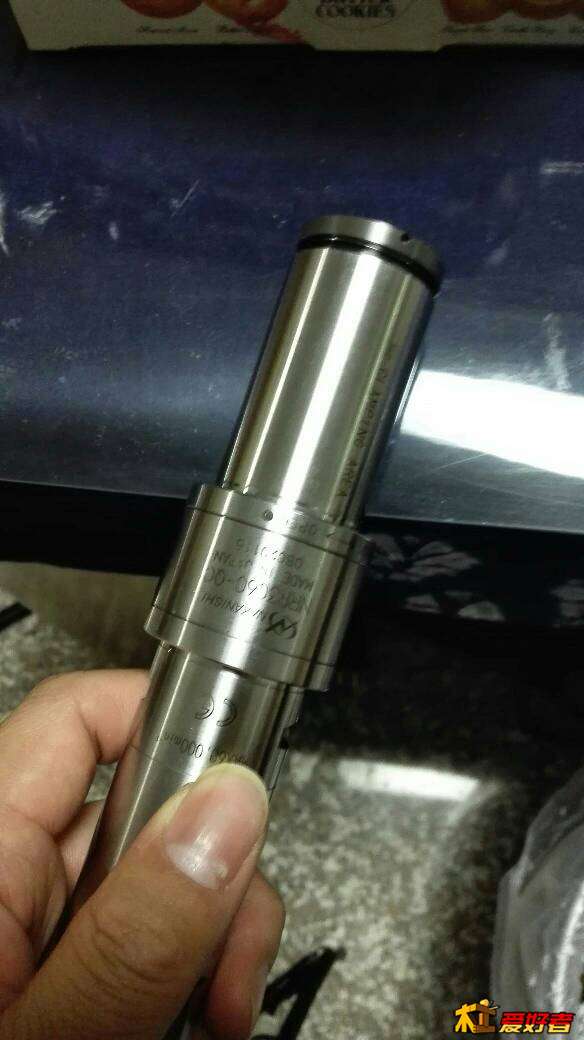

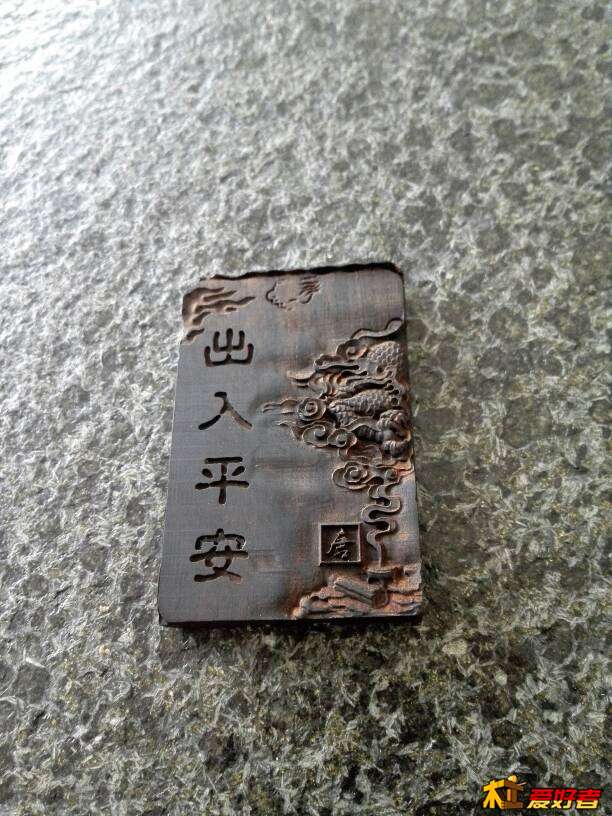

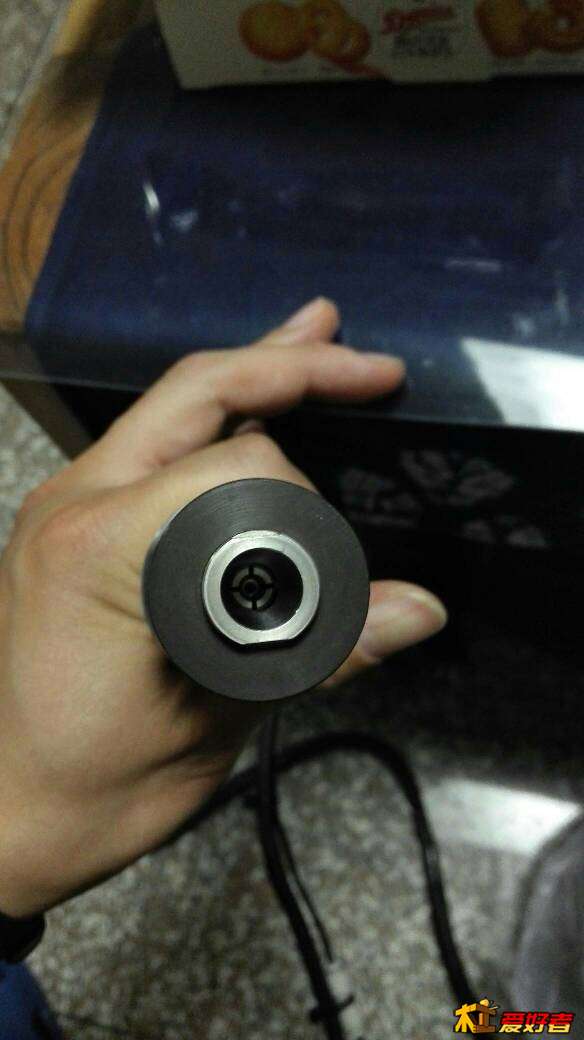

小主轴能跑到6万转  径向跳动2谬。。。 不通气能跑到三万转 通气要洁净压缩空气 以后慢慢弄吧 麻烦。。。。。。也考虑过其他方案 要不然就是伺服电机 加无动力  主轴转速高精度高 加上机架精度能跟得上 就能出比较好的效果  这个牌子就是直接机器上下来 紫光檀  图稍微改了一下 ac从灰度图出的刀路 精度应该没有精雕的好，前面一半 f1000 后面f2000     2001的刀 2万转  感觉刀精度还不够 晚点弄个好点的刀应该会有更好的光洁度。。。。。。现在效果还算满意 懒得动。。。

keithpupu

调机业余条件下有个简单的方法 不用表 夹一个大代木块 然后找个平底刀 清底刀 做个平面刀路 一行一行铣平 如果看上去 摸上去 有纹路 就能知道那边高了或者低了 调到铣出比较完美的平面 机器也就够精度了。。。

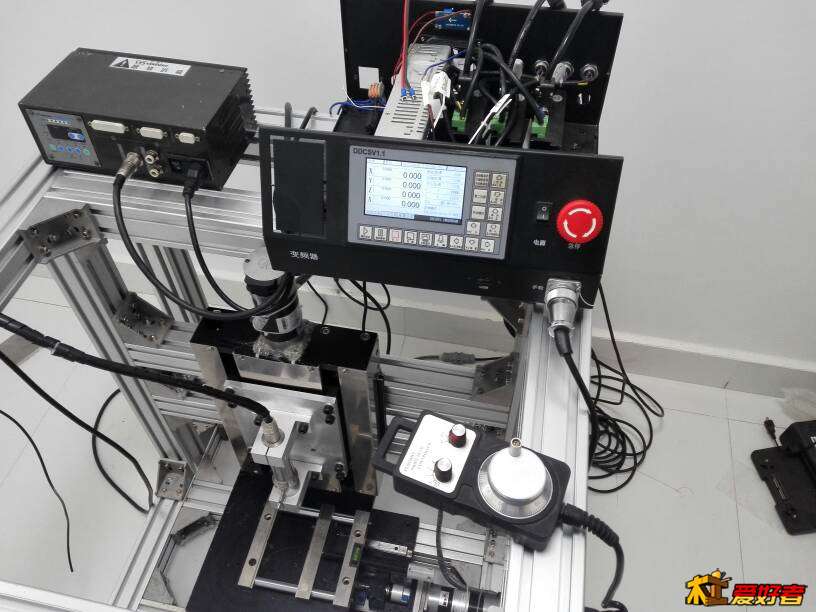

装配 调平 买了个电箱 把脱机放进去 不太想用mach了 麻烦 脱机比较稳定 而且脱机有几款输出每个轴能到500hz 应该会平滑一些  圆弧插补 做弧度应该光洁度会很好 mach3板子都要并口 usb的就直接放弃吧  没意义脱机开关机方便 稳定 不像电脑老出一些这样那样问题

! R9 s" q# A+ W6 R4 J装了个小米只能排插 整机功率精雕运作时候峰值才70瓦左右 开粗能跑到100以上 省电啊 归功于伺服电机和伺服主轴 不像那些定功率的主轴一开就是千瓦级别

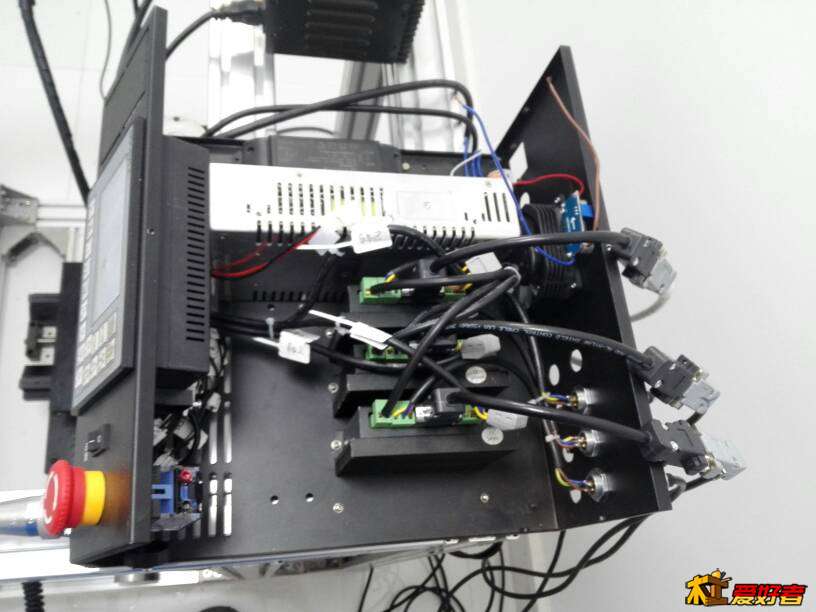

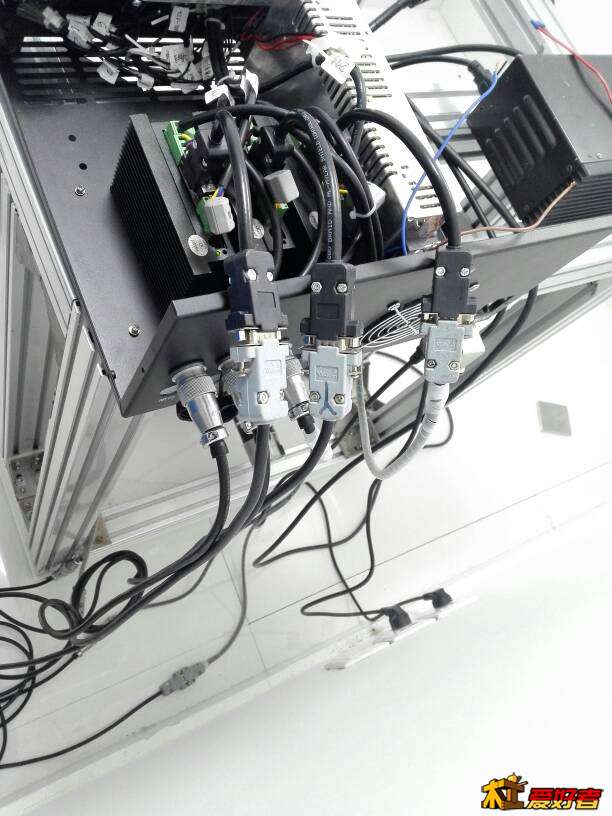

电控箱还在整理 编码器接头没有孔 晚点再铣个板子 手轮航空插真是考验焊功，话说手轮是cnc必备啊！简单 好用 由于没用变频器 主轴驱动可以离得很远 设备基本没有干扰 看了说明书应该支持自动停起和调速 有空慢慢来 生命在于折腾。。。
0 |' l8 g! t# ~. |) Q
/ _) Z' p) g' z' [2 p  }
9 v3 _7 Q$ S/ X& {# U; ~$ Z
2 u6 g+ f7 J8 O# _- ~

keithpupu

jesonaqq 发表于 2017-6-3 16:29
楼主这个脱机系统用起来是否顺手？
最近也打算搞一套试试，原来用的GRBL还挺顺手，但是输出信号频率不高， ...

; g5 ~! l, n, g% p5 J顺手 有点像专业工控的感觉 可调参数不少  不会挂机 死机 开机就十来秒  不用电脑各种方便 有几款单轴输出能达到500khz    必须要配手轮 ！必须要配手轮！必须要配手轮！重要的事说三遍

ma286hp386

厉害呀

keithpupu

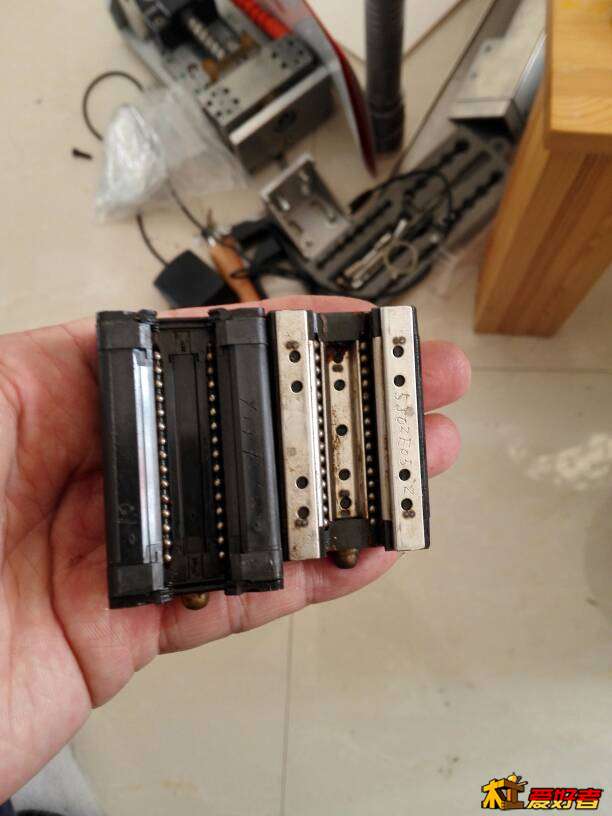

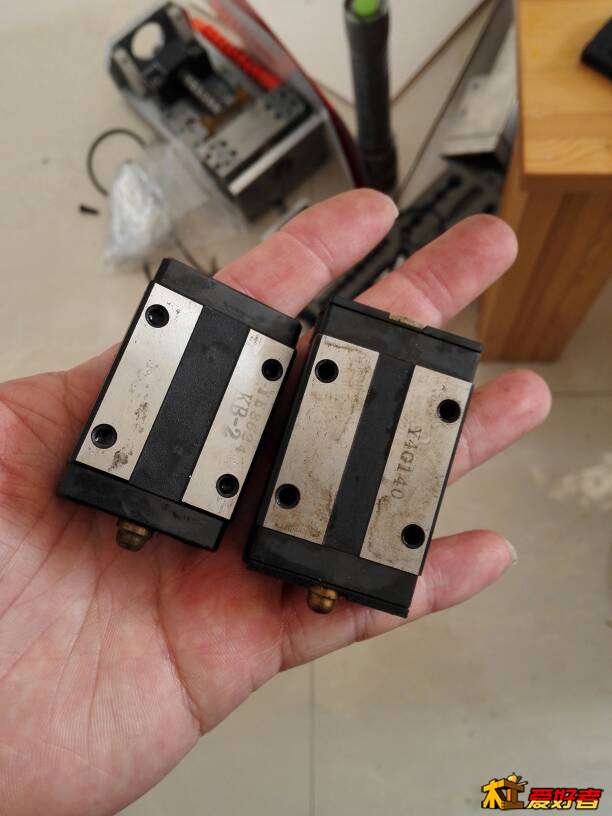

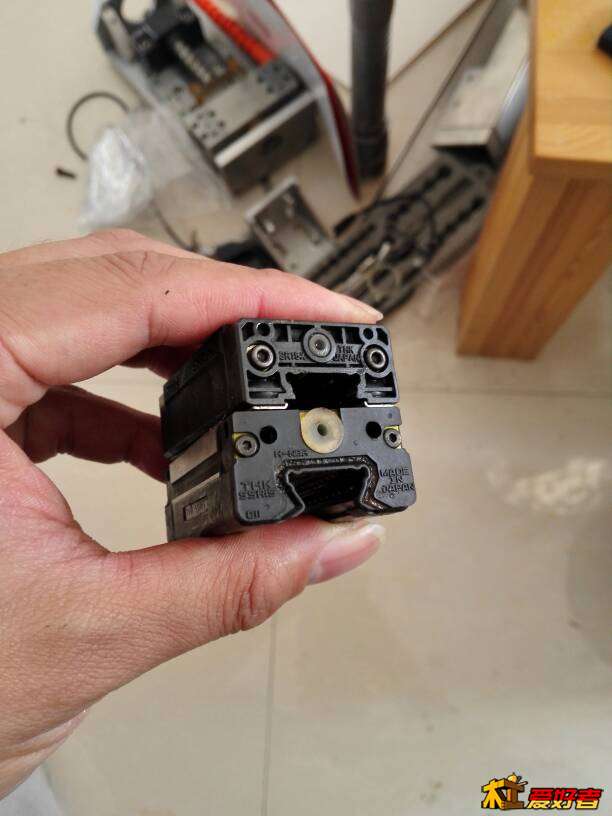

网上买二手要注意啊！ 工控的东西特别 一般都是精度不够了 淘汰下来的 当然运气好也能找到完美品像的 像我淘的这个thk十字底座 运行起来一段时间总是感觉不对 雕出来东西有纹路 有一天我终于把它拆了。。。。  发现有的滑块 有珠子掉了  里面都特别脏   关键是轨道伤到了 滑块推到几个地方会卡涩 仔细看是锈了。。。。 只好重新定了两对轨道滑块  给大家提个醒淘货还是有风险的。
& R# {' r0 a! [* T, e5 e
: c. s$ }' Y; e4 _2 q

9 ?+ P1 n, p8 ~' E

keithpupu

说下这样做机器的特点吧 好处是比较容易调到好的精度， 扩展性很强 哪天想做五轴 3d打印机 改一下定两个件就行 。搬运起来方便 我已经搬了2次了 组装3次 拆只要1小时内，组装 不算调精度的时间  4到5个小时左右就可以。噪音低 后面准备加板子做成个和底板一样材质箱子隔音起来  功耗小 运行的时候也就一个灯泡的功率。。。。。我试过xyz 加脱机 用一个25w的电源雕牌子跑居然三个小时电源还不烫手。。。。 主轴基本开两万转一下 也就35w的功率 正常运作80w左右 峰值125。
8 r  B0 q: M: O6 R, u) h
, G$ i4 G/ z# k- f缺点
总感觉到机架还是不够刚性 就敢干到铝  主轴最高也就245w输出  干钢主轴到时得换一个低转速高扭矩的 。
