旋转扩大伸缩圆桌

EN姚姚

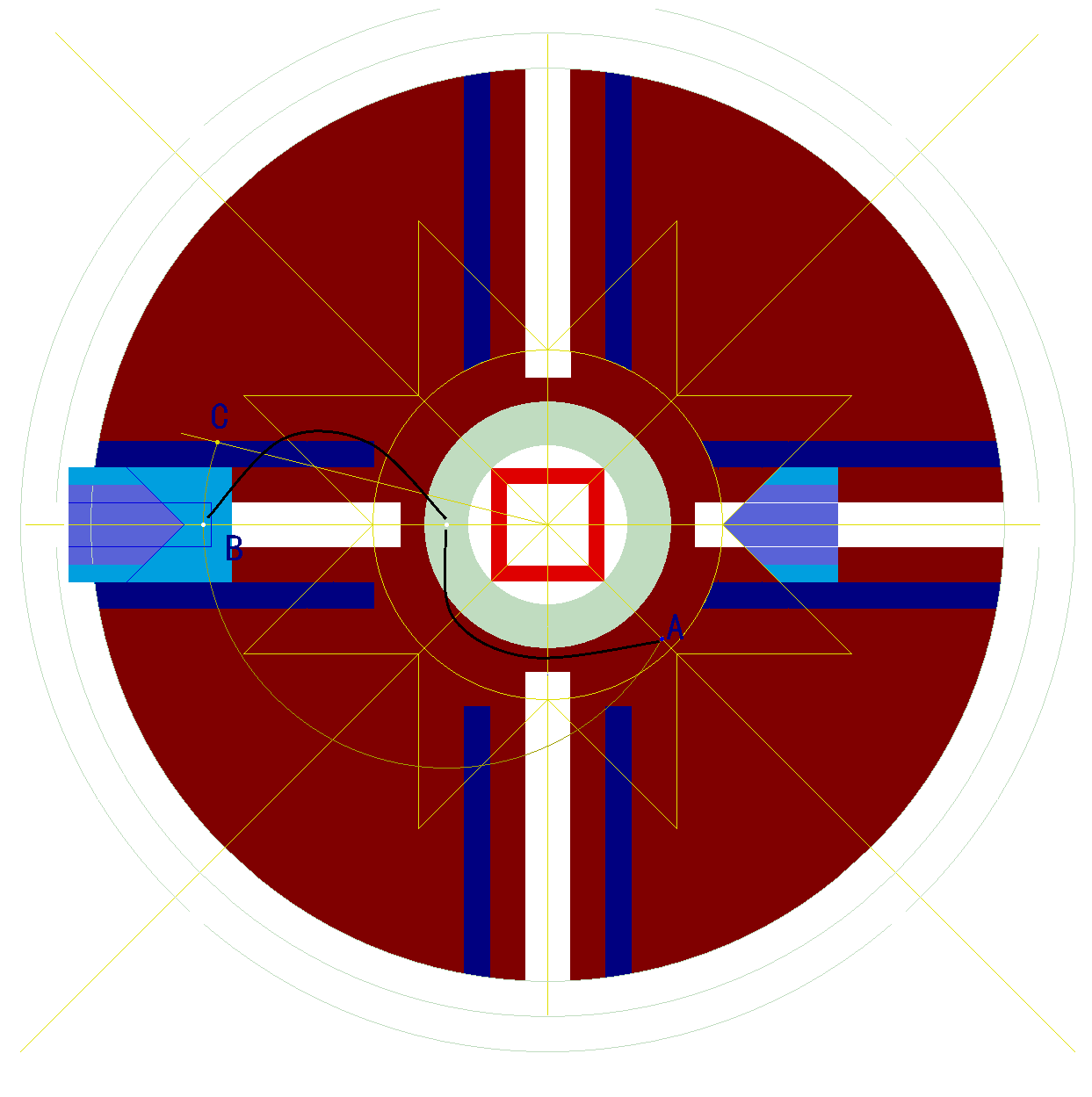

大桌面安装滑块在A点时  在桌面在最里面，4个大桌面合并成整个圆，转动桌面 拉杆拉着滑块按轨迹滑块滑到B点时  面板伸缩倒最外，给小桌面上升留位，在进一步滑动时 滑块从新往里， 与上升的小桌面合并

EN姚姚

整个过程桌面转动约150度

EN姚姚

如果没有图纸的精准尺寸来依样画葫芦，那么就算了解整体机构，最难找的就算8根拉杆两头各自的定位安装点，相信不少木友卡在了最后一步，或者是收起之后拼接完成了  展开之后大小桌面无法对接

EN姚姚

翔专属2 发表于 2017-4-30 13:16
2 \9 m) s8 y4 p0 A0 d我们也仅仅是一群木工爱好者而已。

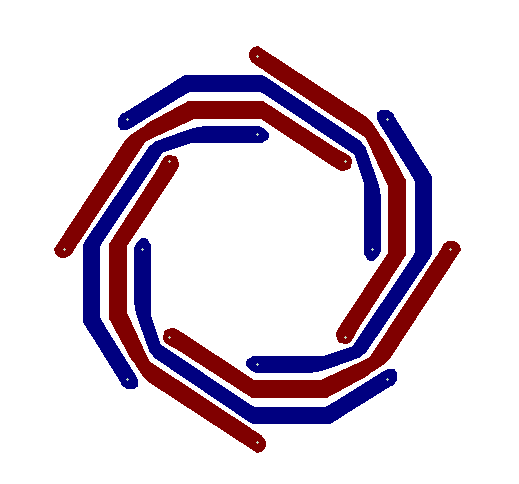

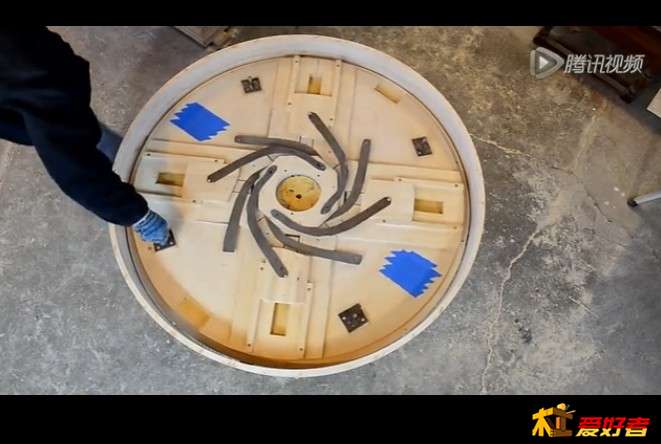

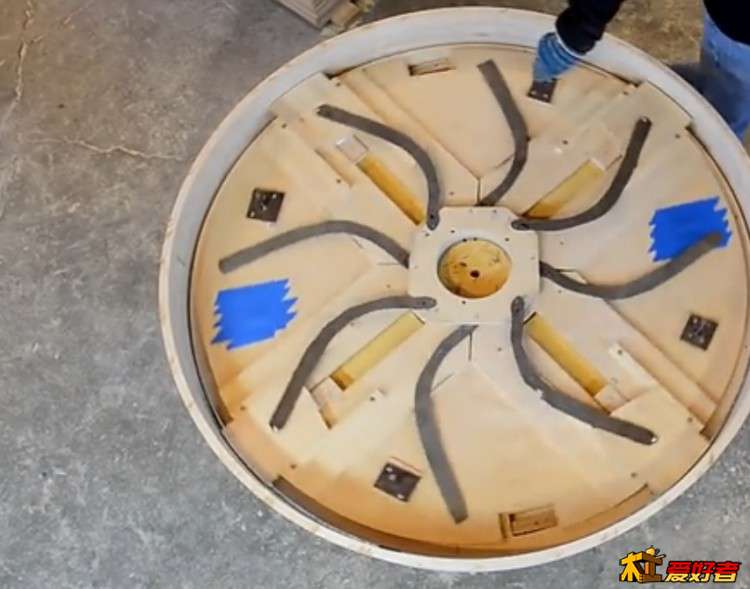

原版拉杆4上4下， 八条拉杆全上置，互不干扰。 我的方案是八条拉杆全部安装在中心圆盘上面，安装桌面转动的两圆板开槽时开到底，在桌面展开到最大时，小桌面安装板对应拉杆中心固定螺丝位置打孔，拉杆中心位置做成可拆卸，拆掉八根拉杆后  八个桌面可以向外拉出，方便拆洗，
  _7 K% O6 G, ]: x' Y& W+ t

EN姚姚

问下了楼主  你用的啥板材   胶合板？

翔专属2

EN姚姚 发表于 2017-8-1 09:43
问下了楼主  你用的啥板材   胶合板？

进口防水桦木海洋板
) t/ s. T% s5 }. g1 _/ ?8 E1 r

翔专属2

EN姚姚 发表于 2017-8-1 09:43
# Y4 U' q" x+ ^  i! k问下了楼主  你用的啥板材   胶合板？

进口防水桦木海洋板

翔专属2

EN姚姚 发表于 2017-8-1 09:38
) S; V6 e* ?3 n1 i2 C3 U+ K原版拉杆4上4下，八条拉杆全上置，互不干扰。我的方案是八条拉杆全部安装在中心圆盘上面，安装桌面转动的 ...

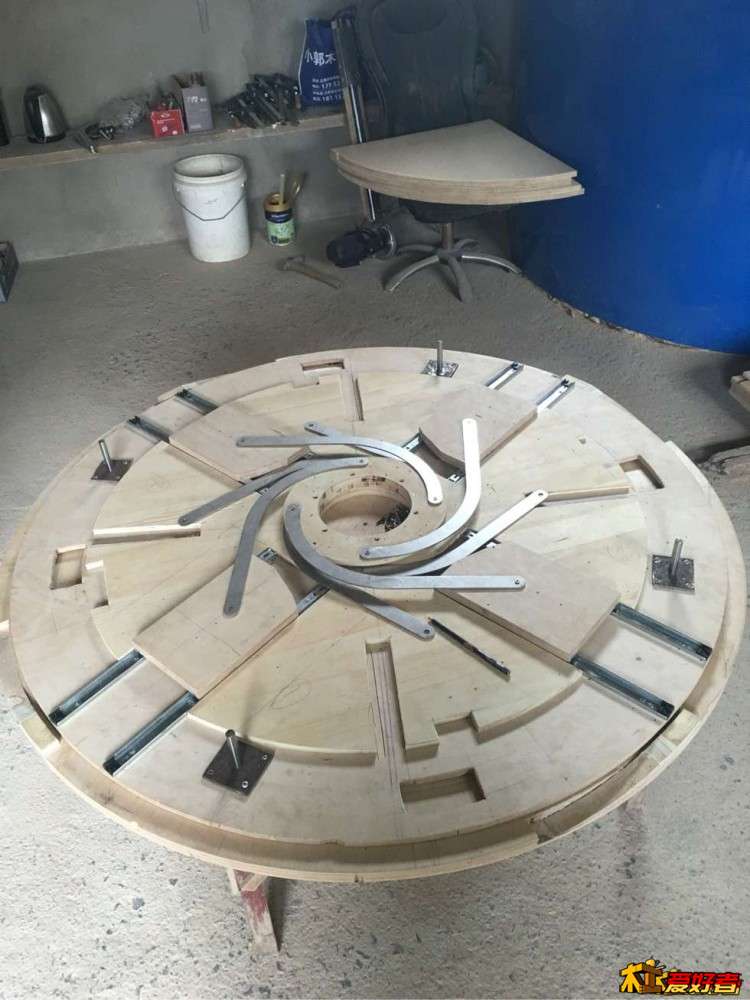

* ?" u) ~! _' _" u0 [我也试过了，这款桌子中心圆盘太小，连接杆全在上面互相干扰，缩小不到最佳状态。

EN姚姚

翔专属2 发表于 2017-8-5 08:46
4 p7 w( Z6 G* a% B$ B. {! C我也试过了，这款桌子中心圆盘太小，连接杆全在上面互相干扰，缩小不到最佳状态。

! Z1 z/ `% O) z* B7 u+ `我那个中心圆盘直径280MM【其实做成最大对角距离280MM的八角形也可以】

大桌面拉杆中心圆盘安装螺丝位置对角230MM
小桌面拉杆中心圆盘安装螺丝位置对角250MM
大桌面拉杆安装螺丝孔中心到螺丝孔中心直线距离278MM
小桌面拉杆安装螺丝孔中心到螺丝孔中心直线距离295MM

* ?0 w5 P+ Y5 p1 K, k2 P% Q
) P; g. S9 c# ~不知道原版设计图尺寸多少？可否告知供我参考下？
) r; B* E9 l$ x  e

EN姚姚

翔专属2 发表于 2017-8-5 08:46
& K+ w, l0 b, h7 a  M我也试过了，这款桌子中心圆盘太小，连接杆全在上面互相干扰，缩小不到最佳状态。

2 v: L1 _! d( h' u  o  D. p' X 我那个中心圆盘直径280MM【其实做成最大对角距离280MM的八角形也可以】
5 @9 [" V3 H! F9 b6 [# F; }
' O7 e3 K+ ~' R0 e# l" g( w, ~. }大桌面拉杆中心圆盘安装螺丝位置对角230MM
+ b6 B6 T6 i0 l: V7 S. P1 h9 i小桌面拉杆中心圆盘安装螺丝位置对角250MM
大桌面拉杆安装螺丝孔中心到螺丝孔中心直线距离278MM
/ ^3 b( N# a4 K8 ?小桌面拉杆安装螺丝孔中心到螺丝孔中心直线距离295MM
! R; T' O9 s4 L% U
- x: s% S9 s: d0 C. z" m/ L* S9 a
不知道原版设计图尺寸多少？可否告知供我参考下？

翔专属2

EN姚姚 发表于 2017-8-5 09:13
5 N# P7 w0 o9 Z6 g我那个中心圆盘直径280MM【其实做成最大对角距离280MM的八角形也可以】

$ Z" m( z7 T" \8 ^$ e5 [大桌面拉杆中心圆盘安装螺丝位 ...

/ s& n# C  E6 ^+ k$ v那我所有的五金配件尺寸都得大改，投入有点大，不划算。

EN姚姚

2 V0 T3 ^* ?% X* @! l& t5 W

翔专属2 发表于 2017-8-5 09:17
& }0 q2 g1 m3 K- e3 P+ y那我所有的五金配件尺寸都得大改，投入有点大，不划算。

5 m/ f% B6 V( [: _/ `* c$ d3 h1 K  X
( V% x. j2 s7 i2 h- f

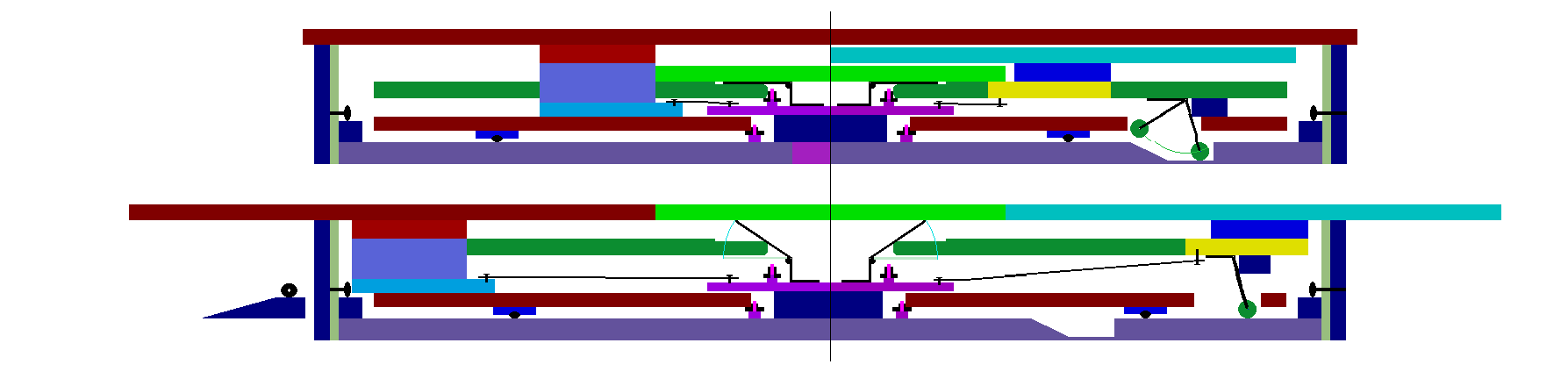

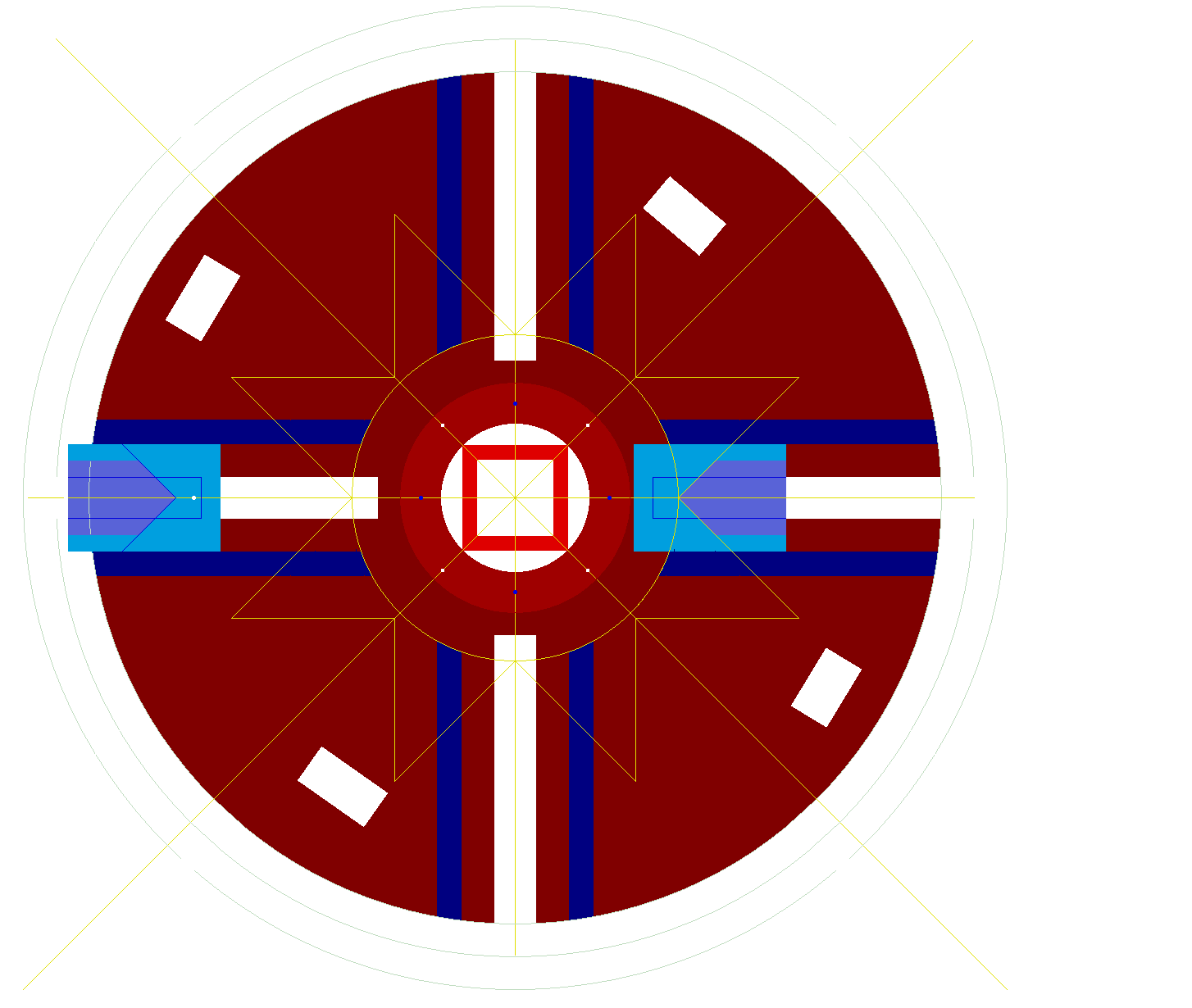

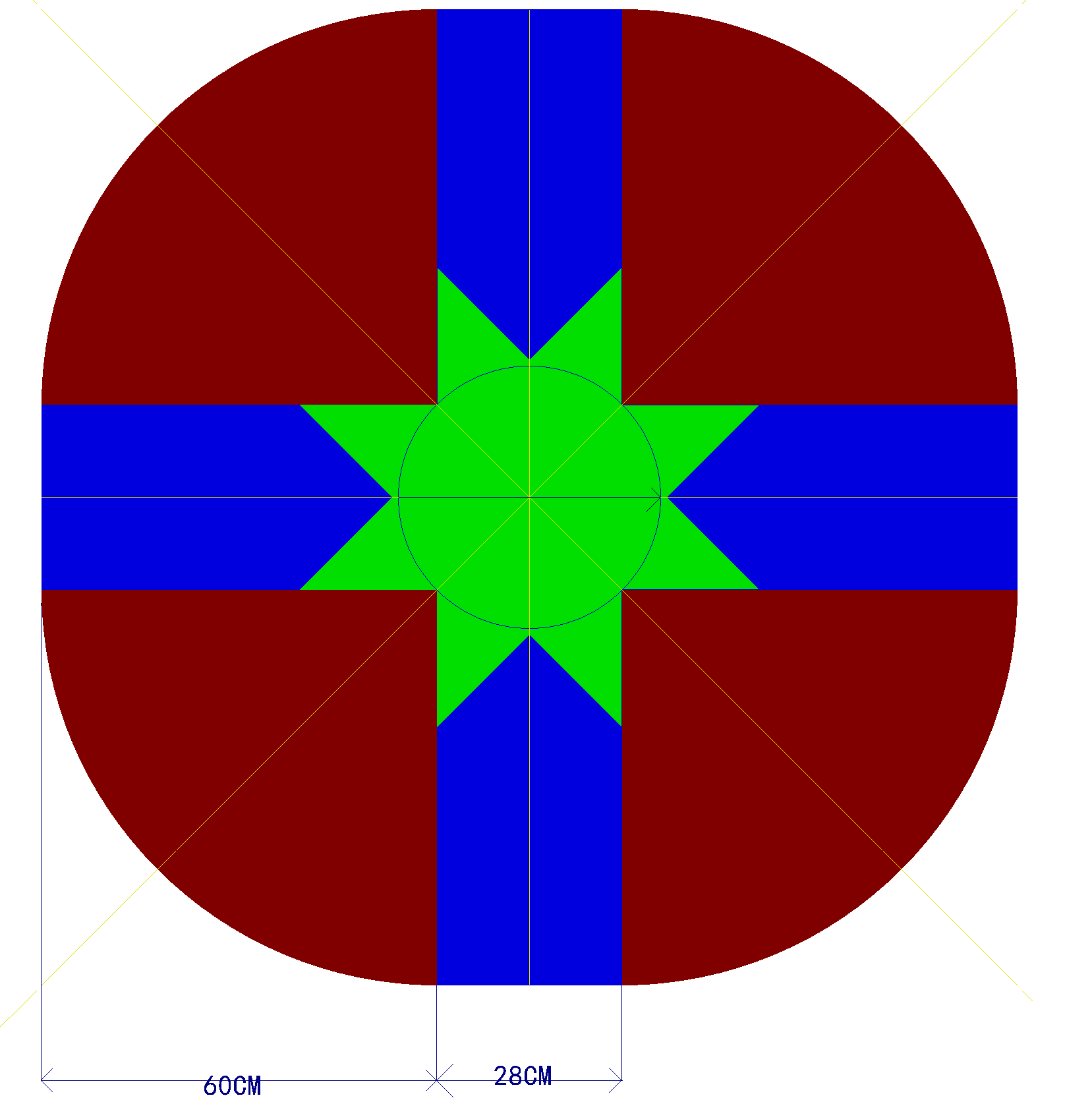

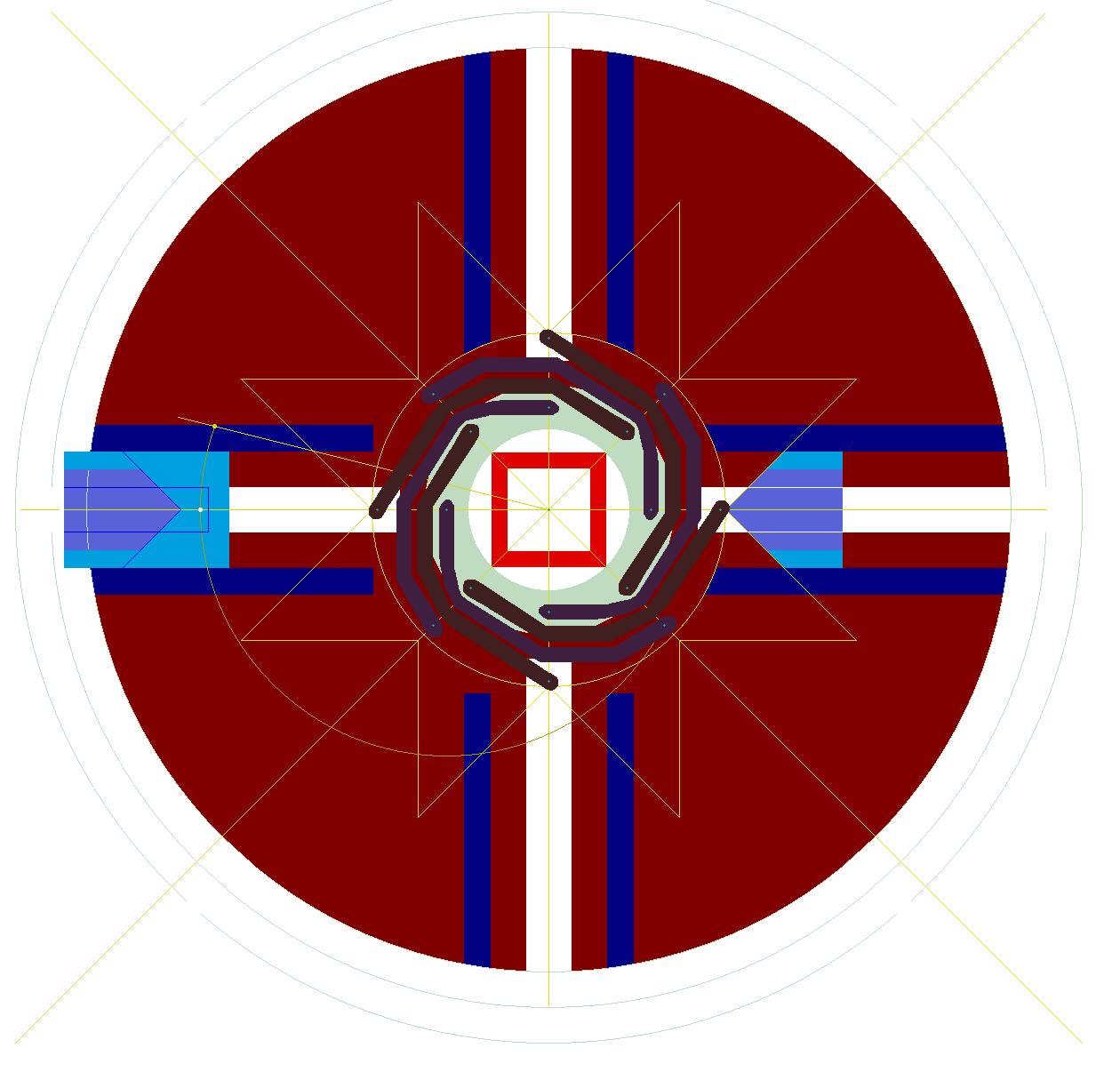

6 i1 F5 w7 ~' x: I不是专业图纸。。估计只有作者自己能看懂只是自己画好了方便实际做的时候，可以看结构。省的到时候有些东西有忘了
: ~3 k0 N" V/ I. N  [$ [- p  W& K
, S4 \- ~) c2 t  p# @BMP格式。一个像素代表一毫米
  [5 a4 O& k2 I% j7 p黑色部分为五金件【拉杆 轴承，合页】】
/ S0 T8 _2 J+ {* t8 H
6 t5 [  [5 Q# g4 j自己两层转动的板 没完全展开之前，中间各自架在中间对角四个带台阶的轴承【也可以用外径一大一小两轴承】，既可以防止转动时木板水平位置移动错位。右可以防止时间长了之后，木板中心下沉木板变形，

强道

回帖标记 知识就是金钱啊 我们要尊重知识

crison82

厉害

职业农民

真的是个大工程！复杂！
