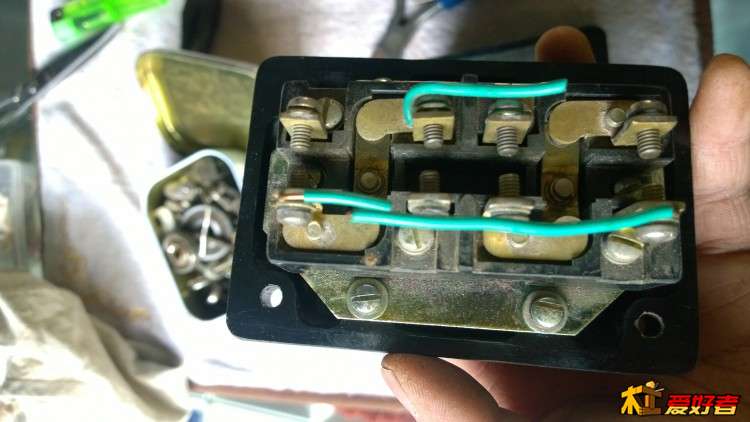

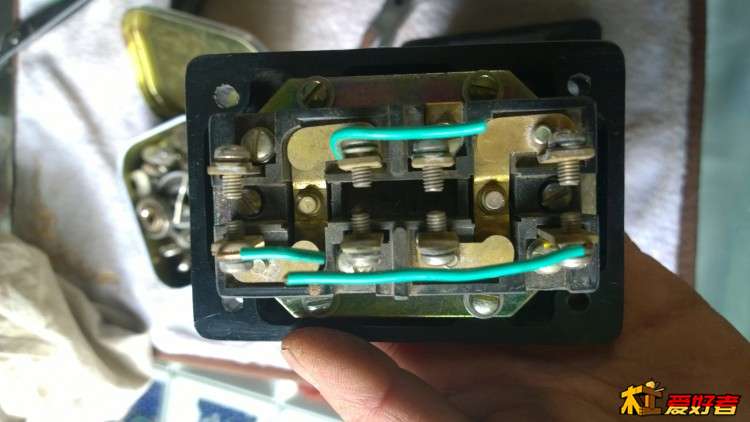

这种开关 谁会接线

13-13

那个大神会接线啊
& ^" P* q$ q  }谢谢啦
. M2 p# l# x# `: P4 g
/ O2 s( v" d' v8 d- G% [( K; |4 c* O3 t
  p* {% b, C* K2 k4 k: b; }
7 W$ V, C; A% ^  K! g/ I
# ]0 b" |6 X: Y5 d/ p9 w9 B
6 }1 v/ ~& n: X. I5 G6 K) Y


( L$ S+ \  U) G% c0 s) M& I

! j! Y* E7 `3 e2 H6 U

lzg314

要配合接触器使用

lzg314

上网收一下单项电机启动控制图，原理一样的。
' X5 V/ Y3 `# R6 D

古木传奇

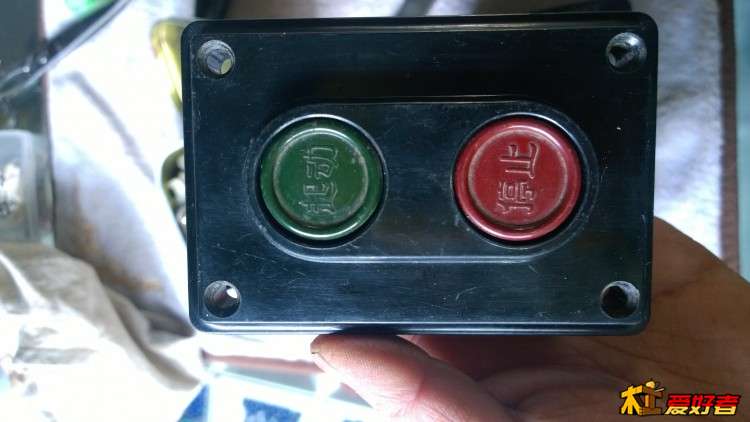

这是一种控制电机的按钮，启动和停止按钮各有两组开关，一组常开一组常闭。看你是要接电机点动还是连续运转，才能定如何接线

13-13

lzg314 发表于 2016-12-30 22:10
上网收一下单项电机启动控制图，原理一样的。

$ y/ Z( F1 }9 `0 v

好的谢谢
这么复杂
0 o8 C9 Q" k1 N: q: i5 d9 ~% x9 N" \% J

, [$ k; @3 `0 }/ _7 [4 s# q7 S  E. N! M

13-13

古木传奇 发表于 2016-12-30 22:16
这是一种控制电机的按钮，启动和停止按钮各有两组开关，一组常开一组常闭。看你是要接电机点动还是连续运转 ...

4 |  n$ h  A% a/ {5 N3 a4 k

连续转动
2 \* p, H& B, K1 ]8 U( H. H谢谢大神
" g) h+ G: S0 ~5 E# S; ]
+ B1 C6 f0 H2 R8 R/ Y

& e5 L, j2 X) J8 n

战场归来

古木传奇所得对：
这是一种控制电机的按钮，启动和停止按钮各有两组开关，一组常开一组常闭。
' o( Q3 S9 E8 y- Q% E" z# q可以搜一下交流接触器接线图，百度大把的。

13-13

战场归来 发表于 2016-12-30 23:33
/ b) B7 W: ?5 t9 ?古木传奇所得对：
这是一种控制电机的按钮，启动和停止按钮各有两组开关，一组常开一组常闭。
' Z. o" y4 `* h2 o: I8 M4 c可以搜一下 ...

谢谢
找到了
' _' G* o! S5 E( ?; j& g
不可以直接接电机吗？？
; J, \, O- X" P

dtkqxh

直接使用，需要选用互锁开关
" W( t  e0 B6 t- @" N

13-13

dtkqxh 发表于 2016-12-31 01:06
直接使用，需要选用互锁开关

加空压开关可以吗?
* d8 X' {8 n+ i( A求电路图

6 ?% L" K' Z' V# A# n) d6 z. Y

dtkqxh

13-13 发表于 2016-12-31 01:32
6 u8 ~- |5 _/ l/ d6 }加空压开关可以吗?
/ `. O: p# _+ n4 H& |7 O5 ~5 v求电路图

  N7 Y. P3 O+ `空开可以直接使用，不过如果意外断电后，在来电时，设备会直接运行，比较接触器的安全性要逊色一些。

13-13

dtkqxh 发表于 2016-12-31 07:44
' l' r6 I( P, f# X. ^' \$ a空开可以直接使用，不过如果意外断电后，在来电时，设备会直接运行，比较接触器的安全性要逊色一些。

+ X8 X3 @  G7 w* R1 h9 U8 b谢谢可是上面有8颗螺丝
+ N4 W+ Y; d! x, e& M: g怎么接
5 `+ `1 Y7 w7 _1 R9 P! U6 u( \

damy2008

13-13 发表于 2016-12-31 23:29
  w+ h* x) S0 r8 E3 w谢谢可是上面有8颗螺丝
怎么接

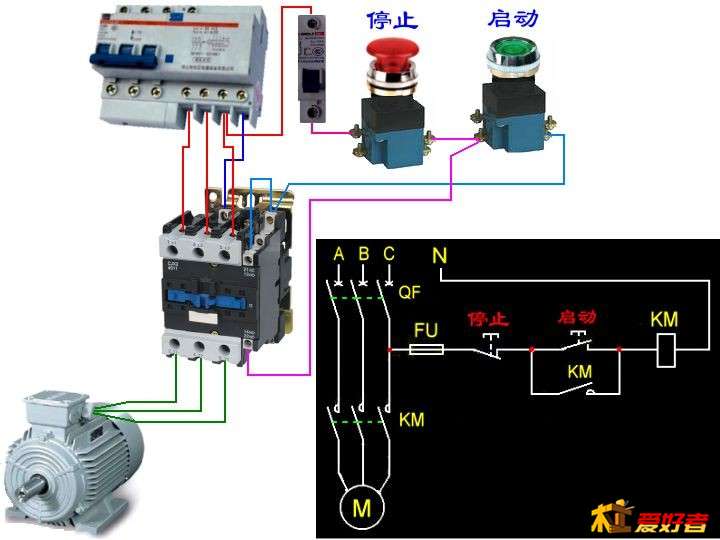

8颗螺丝是更多的开闭点，没关系，你选一组用就行，参考8楼的二次图。进接触器线圈。不推荐直起。
* T" o# ?% }% L/ z+ k+ h

damy2008

13-13 发表于 2016-12-31 23:29
谢谢可是上面有8颗螺丝
" m/ X+ i; ^9 U5 z8 k怎么接

启动时开点变闭点，停止时闭点变开点。
9 `6 m; `+ t- V  \

13-13

damy2008 发表于 2016-12-31 23:54
启动时开点变闭点，停止时闭点变开点。

% ^# `  F, A7 X$ H0 |" q1 g+ R, H好的
* D+ c8 h2 r9 r2 y" v* I7 A明天试试
谢谢大声
