求高手指点五相步进电机怎么设MAHC3的螺距

[复制链接]
发表于 2016-12-20 15:45:01 | 显示全部楼层 |阅读模式

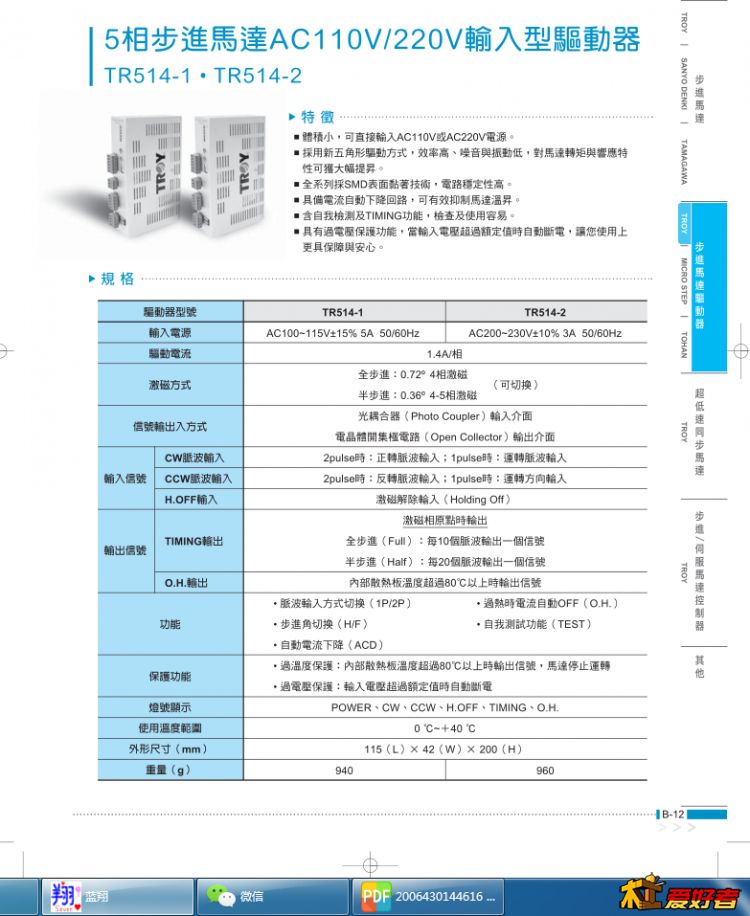

五相驱动器全步进为10个脉冲波输出一个信号。半步进20个脉冲波输出一个信号。丝杠螺距是4个的怎么在MACH3里面设置螺距参数6 }/ i5 A7 q/ K3 ~8 Y4 A. z
3 E9 K9 K! z; G8 G+ u
发表于 2016-12-20 22:24:00 | 显示全部楼层
今天还见你在群里问,其实跟两相步进是一样的,就是步距角度不一样了,你知道细分和步距角就行了,算法跟两相算法一样
发表于 2016-12-21 08:16:44 | 显示全部楼层
发表于 2016-12-21 08:33:58 | 显示全部楼层
同意楼上说法
 楼主| 发表于 2016-12-21 08:58:54 | 显示全部楼层
关键是不知道细分是多少, x- t' ?) ]7 d
貌似是没有
发表于 2016-12-21 10:24:24 | 显示全部楼层
yzsyou 发表于 2016-12-21 08:58
$ y2 I$ c/ E9 m5 \; j关键是不知道细分是多少- s* m0 j+ B  c4 R1 ^3 E
貌似是没有
4 F& {1 E& q( X( M/ t" d
细分不是自己设定的吗?
9 C( X. ?3 q/ N  w/ b如果没有设定 那全步距是500个脉冲一圈  半步距是1000个脉冲一圈( U1 d' F5 G) v' q# n+ v2 \
 楼主| 发表于 2016-12-22 08:52:37 | 显示全部楼层
本帖最后由 yzsyou 于 2016-12-22 08:54 编辑 7 @3 y0 I' e/ _) R. _
kissyou36 发表于 2016-12-21 10:24
8 q: k8 o' j5 b细分不是自己设定的吗?
! e- ]- H& T, [% r如果没有设定 那全步距是500个脉冲一圈  半步距是1000个脉冲一圈

4 J. O% Y: A  I2 q; b1 v是的你说的很对。谢谢,像这样直接除螺距就行是不
