求助 diy机器的问题 如何调平行

keithpupu

在论坛潜水很久了 冒个泡

1 Q, H* w2 m- Y8 \, I  P6 h做个个高精度的机器
$ n. J/ ]% B; L对机器要求高
: r& r: a6 J9 c5 e
& U2 ?7 n$ v5 E* v找了个不错的十字滑台 说是微米级的 买来没发现啥问题 机 运行一段时间后总感觉有问题  于是拆光重新上 发现滑块挂了 清洗发现凹槽里都是小块硅矽芯片 估计以前的精度真是很高

9 c; F3 y8 \" D+ ?4 v% w5 U于是换了套线轨滑块 重新准直后遇到这么个问题
  A" A. E1 V7 ^我底坐那层用y轴 上面一层用作x轴 这样上面一层惯性小 启动急停都比较平稳 实践下来确实是这样
9 T( R! w+ }: J. T
言归正传
8 ^+ n" X+ E, d* h. j# k
先安装基准轨 轨道靠在靠山上 螺丝从内到外依次拧紧 千分表吸在一个轨道滑块上打对面 从动轨 仔细调了 误差基本在一丝，再精度高点没本事调了。。。然后问题来了 安装x轴的时候 怎么能保证x轴和y轴保持垂直？我现在是表吸在x轴滑块上打y轴 因为行程短总感觉不准 然后 如何保证x和y轴在一个平面上？现在总感觉有误差 但不知道怎么调 求问各路神仙 怎么调？

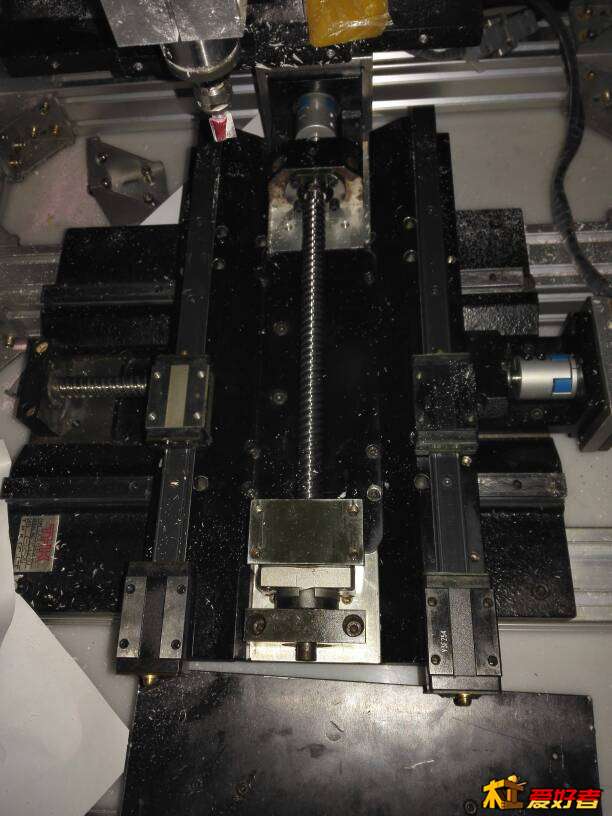

. y/ ?3 @! B/ B  Z7 y: h; z# |% x: D上个图
* V0 {6 ?  M( a$ p' I

; O4 u* {! D1 _& c! Q

5 w! p; i( P2 i1 C2 ]2 a

keithpupu

还遇到个问题用的是雷赛伺服 f值比较高的情况下 机器会 咯噔 咯噔响 伺服也调过 不怎么专业 凑合着调的  求问是啥问题 咋调
* W" a, O. M+ n$ Q: J0 x

keithpupu

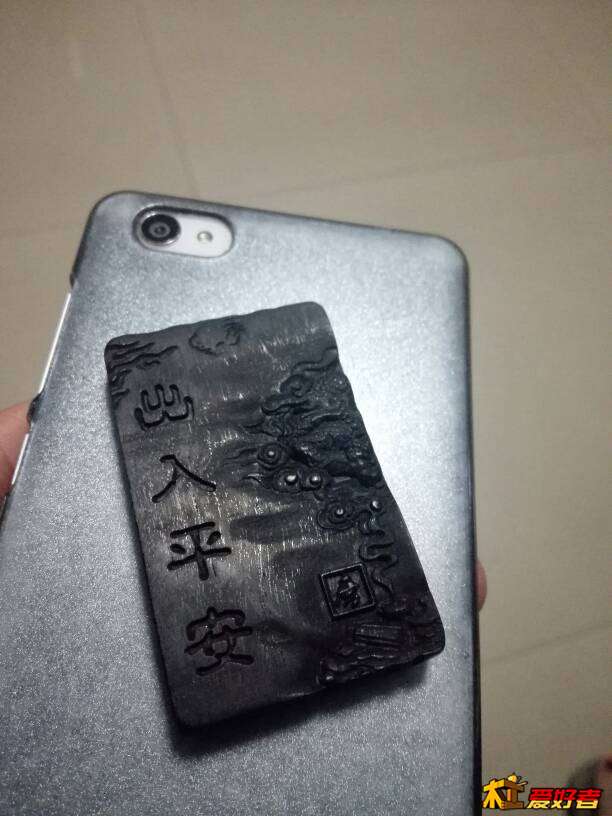

上个作品图 f1000 三尖刀0.1 下机刷了几分钟
% e. m3 J$ F8 \0 k% n

baker

0 ~* G4 e3 F" m( B: Y, e6 D


http://www.docin.com/p-1296898218.html

keithpupu

baker 发表于 2016-12-15 23:23
  J4 {0 C* A( a3 s5 x, {/ phttp://www.docin.com/p-1296898218.html

书不错 还有别的部分能看看么？这是说需要个直角尺 贴在y轴导轨上 然后表吸在x轴滑块上打直角尺？ 普通的直角尺精度不够吧？
9 y. m0 [% P; r% T+ `

keithpupu

baker 发表于 2016-12-15 23:23
http://www.docin.com/p-1296898218.html

好书 收藏了 谢谢

baker

调机 百分表 平板 方箱 平尺 直角尺都得备啊。。。。。不便宜。。

dj0864

金工管这个叫装备。一个工种。不是一句两句说的明白的。简答点说就是你先要找出一个平的基本面。就是你的导轨安装地板先要上磨床磨平如果没有条件就买个大理石平板吧。把它放在平板上，打表，刮研。处理好了基座然后才是轨道。由于各种因素当初的装配可能以变形。需要从新画线找平衡。·····说下去就没完了。呵呵··平行的问题最好解决有专门画平行线的画线规。主要是各个面的精度要保证。伺服咯噔响是不是同步轮有问题？带？都响？最后补一句。没有画线平台做参考什么都百搭。你的本台本身就不准就像你两个轴相互打表。意义呢？比如右边轨道不平 那你是不是把那个坑的数据传提给了另外一个没问题的。

数码家园

既然主轴已经装好了，在主轴上固定上笔，拿张纸固定在台面上画十字，再量角度，慢慢调整，反正调机就是一耐心活

keithpupu

数码家园 发表于 2016-12-16 07:22
既然主轴已经装好了，在主轴上固定上笔，拿张纸固定在台面上画十字，再量角度，慢慢调整，反正调机就是一耐 ...

谢谢 这么调整不准啊 误差大 我想在业余条件下做到尽可能精准

keithpupu

dj0864 发表于 2016-12-15 23:49
金工管这个叫装备。一个工种。不是一句两句说的明白的。简答点说就是你先要找出一个平的基本面。就是你的导 ...

- s* j( e5 e7 v: y明白了 谢谢 我想在业余条件下做到尽量精准，
基座上导轨安装平面我只能看做是已经处理过的绝对平面了，我没学过刮研，我相信这个机器底子不错 所以应该很好的处理导轨安装平面了 ，清洗干净后酒精擦，安装基准轨，我是用两个轨道之间安装丝杠的平面作基准面参考的 这两个基准面我看都是刮研过的 应该是比较准的。

主要是怎么保证x轴和y轴在空间上的平行 和垂直？

8 L/ F' i! ~5 f* d8 W. V, B" }. M我没有用同步带 伺服电机通过梅花联轴器连接丝杠的 f值高的情况下会咯噔 声音是从电机里传来的 估计是我伺服没调好，那个好复杂 我也是摸着石头过河。。。

. S; `5 p. ]% o& Z# g

数码家园

keithpupu 发表于 2016-12-16 10:08
谢谢 这么调整不准啊 误差大 我想在业余条件下做到尽可能精准

5 i7 e' i4 z" {8 W# Q这要看你的机器做什么用了，比如我的就雕雕木头石头精度就不会要求那么高。就说淘宝那些雕刻机吧，有几台是校正的很精准的

dj0864

数码家园 发表于 2016-12-16 11:58
0 o' c; r4 f( }/ C+ a7 H" J2 y# `- ?这要看你的机器做什么用了，比如我的就雕雕木头石头精度就不会要求那么高。就说淘宝那些雕刻机吧，有几台 ...

你的理论是存在即合理对吧。从一方面讲没错。对付用嘛。但对付用也就不用折腾了。像您说的。淘宝两三千就买成品了。主轴都给您配的好好的。我个人觉得这根干嘛用没什么关系。木工也好。金工也好。没人敢说连线都画就干活。这样的活也没法干好。这不是要求高不高的问题。是你干的这事本来就是这么办的。中国人聪明喜欢走捷径。中国人笨，什么事都走捷径。这话今天在车上跟一个哥们聊天的一句话。我们至少也算是手艺行。能做到什么程度是修为。做不做是素养

dj0864

keithpupu 发表于 2016-12-16 10:43
明白了 谢谢 我想在业余条件下做到尽量精准，
基座上导轨安装平面我只能看做是已经处理过的绝对平面了， ...

昨天的话已经说的就不在复述了。你的意思是假定它达到安装要求。那明确的说这个假定就不好这么做。基准面都不平你无论怎么调整都没有对路可以走。因为你的基准面不确定性你就无法找到问题到底出在哪里。或者发现了问题处理了没解决。
