菜鸟请教老鸟一个问题

╰●-●╯ · 发表于 2016-11-15 21:46:13

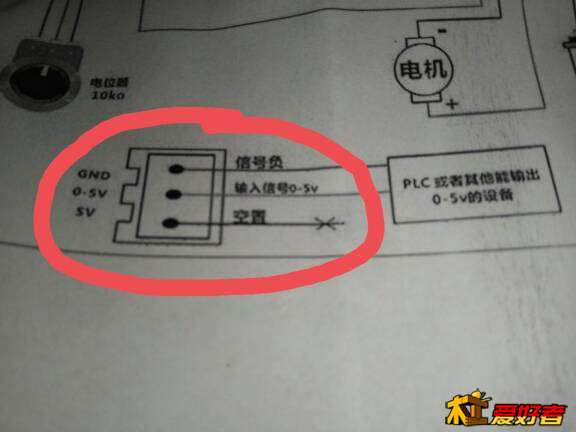

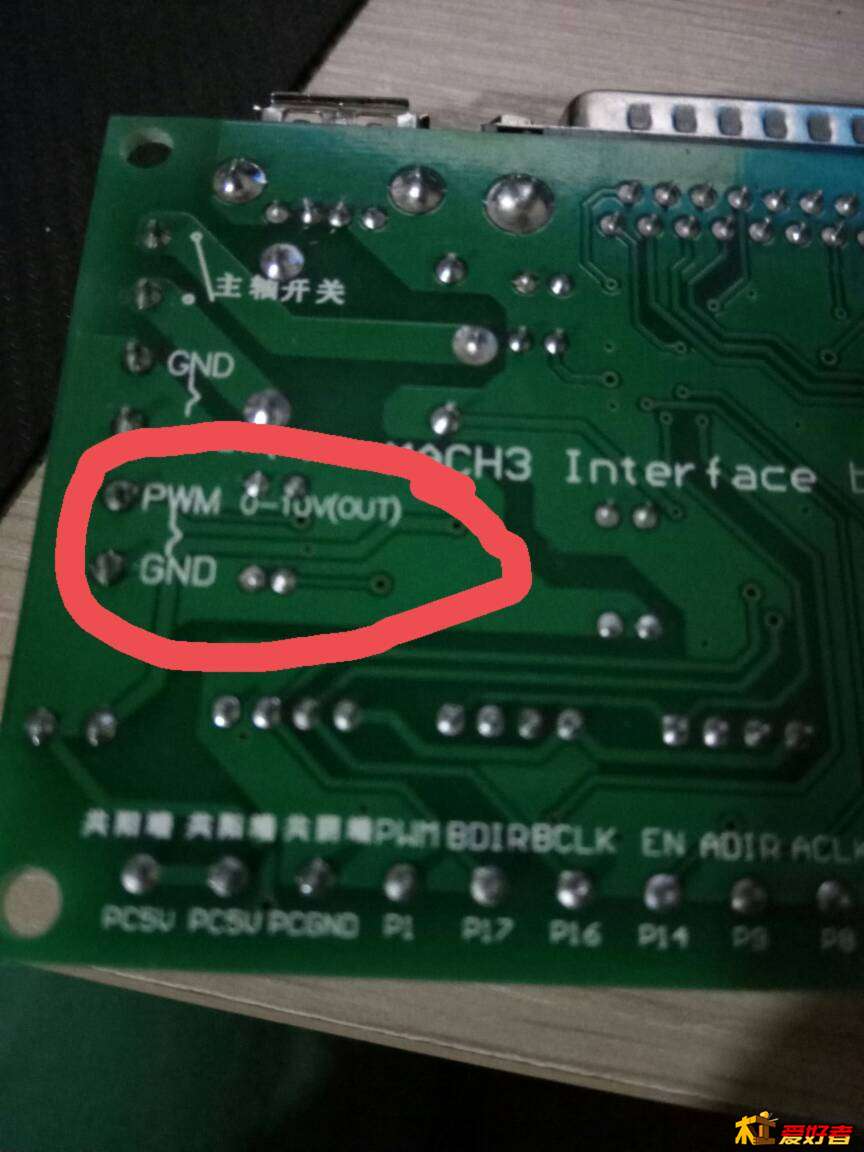

自己d机器，今天买了个主轴附送一个pwm调速器。虽然上面有电位器可以调速但是mach3接口板也能pwm调速，自动控制主轴转速。那么问题来了:调速板说明书显示调速板的pwm输入是0-5v，而接口板的pwm输出是0-10v的。能接吗，不能接能改吗？我害怕直接接上烧点一个的话又需要等几天快递了，耗不起

Super169 · 发表于 2016-11-15 23:57:16

一个笨方法, 你把电机的最大速度设定成实际的两倍.
之後只用一半的就没问题....安全一点, 可以先用电表再量度一下, 一半的时候是否刚好 5V.
如果超过 5V, 就把最大的速度再提升一下.

当然....如果你不小心设定了一半以上.......就要看看你的造化了.

eiid · 发表于 2016-11-16 00:12:01

加电阻

zyif0217 · 发表于 2016-11-16 00:21:09

不要接，除非你能保证那边只输出0-5V的信号，但是你无法保证。
一般过一点没关系，但要是8-10V左右就危险了，短时间可能不会有问题，长时间肯定坏

sweetrong · 发表于 2016-11-16 07:40:03

加电阻。3.3-10k，一串一并

╰●-●╯ · 发表于 2016-11-16 16:33:29

Super169 发表于 2016-11-15 23:57
5 J& g* B, Y8 Y @5 g) \% P" q一个笨方法, 你把电机的最大速度设定成实际的两倍.4 A6 c; ~; l) H# ]+ ?1 ?
之後只用一半的就没问题....安全一点, 可以先用电表再 ...

没懂，是在mach3里设置电机速度*2，输入信号电压10v不变。实际只使用设置速度的一半输出信号相应减半（5v）这样吗？这思路挺好就是害怕一不小心超速了

╰●-●╯ · 发表于 2016-11-16 16:45:50

zyif0217 发表于 2016-11-16 00:21 : h# e @) [# o% o5 d S
不要接，除非你能保证那边只输出0-5V的信号，但是你无法保证。
0 }8 }; W% h0 H1 m一般过一点没关系，但要是8-10V左右就危险 ...

单纯的降电压我能做到，就是不知道降压后这个信号还有没有效。像楼上楼下说的加电阻或者加7805稳压块就能做到

╰●-●╯ · 发表于 2016-11-16 16:48:18

sweetrong 发表于 2016-11-16 07:40
6 Z. o1 m% }4 {% V" [' d/ y8 c. f加电阻。3.3-10k，一串一并

加电阻或7805能做到，就是不知道降压后这个信号会不会失效。我想应该不会，百度过pwm类似于脉冲通过频率调速

劳神伤脑 · 发表于 2016-11-16 16:51:09

先别接，把你的调速器发上来看看是什么东西

yuxueyou · 发表于 2016-11-16 16:51:18

你买的是直流电机刚开始玩不要什么调速直接上最高转速

╰●-●╯ · 发表于 2016-11-16 16:51:27

谢谢大家，现在找到两种方案。等我机器做完后就试试。实在不行就只有将就调速板的电位器做手动调速

yuxueyou · 发表于 2016-11-16 16:53:04

实在不行就加个光耦隔离

lc320 · 发表于 2016-11-16 17:35:55

果然是很专业的问题，路过看看你们这些有车的人…………

╰●-●╯ · 发表于 2016-11-16 18:16:34

yuxueyou 发表于 2016-11-16 16:51
+ I; H P# e- q9 }$ p你买的是直流电机刚开始玩不要什么调速直接上最高转速

对，是个小电机。不调速也可以，出于兴趣爱好做机器所以什么都想搞懂

╰●-●╯ · 发表于 2016-11-16 18:18:21

yuxueyou 发表于 2016-11-16 16:53 # C% W6 \2 a; s9 j- R, g; w
实在不行就加个光耦隔离

没接触过光耦貌似很高大上的东西，不知道能不能用
