电木铣加仿形轴套铣槽

mark0223

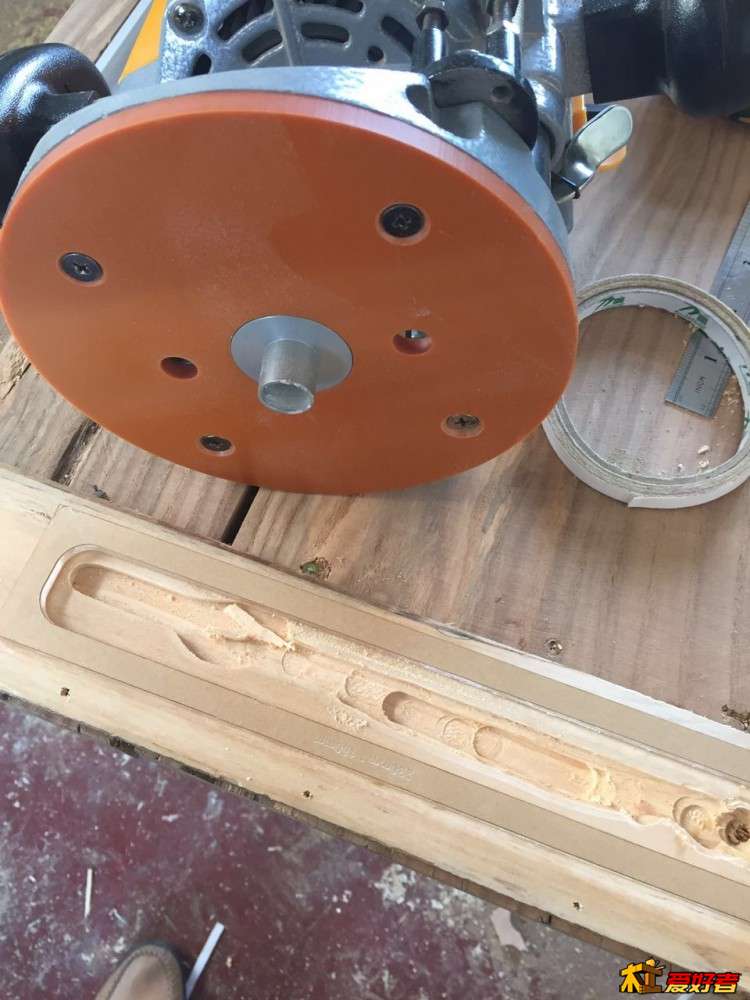

小弟想在榉木板子铣两个槽，尺寸分别为：220*70*15mm，230*20*15mm。根据仿形老板的介绍，模版的尺寸应该是想要的尺寸+轴套外径的半径-铣刀和仿形的间隙距离。根据这个做了个亚克力模具铣出来不对。也铣的不好。

1 i/ }/ D' x. g& g# a2 F$ ~) d请大神们帮忙看看模版的尺寸到底该如何计算啊？
  L8 T7 v. `) w! D7 n另外，我的使用方法是不是不对？因为亚克力模版用双面胶粘合后强度是个问题，还有电木铣推拉也不顺畅。

kennycheng

首先你的模板厚度要比軸套凸出 router 底板的長度還要大，這樣才不會卡到工件
如要洗 220*70mm
假設你的軸套外徑為 20mm, 直刀切割直徑為 10mm
你的板模大小應該為 20-10 = 10；220+10=230 ; 70+10=80
板模尺寸 = 230*80mm

qzmyqkh

没懂
( h. c. U6 }; u! M3 b+ R

mark0223

kennycheng 发表于 2016-6-17 19:26
首先你的模板厚度要比軸套凸出 router 底板的長度還要大，這樣才不會卡到工件
0 x9 ~7 g# a& m6 T* ^6 ?! D7 D+ G如要洗 220*70mm
1 V: @4 \3 @' l; ]# t假設你的 ...

一语惊醒梦中人。
+ A1 U% _5 Z+ E) D( K$ x谢谢兄弟。
9 J0 ]+ w8 [2 _3 b1 L* T% s
$ i8 t9 M$ w+ f) H* B! J' ~

zdsg118

看了这帖子，才明白仿形套的用处和用法，当初买电木铣时，淘宝说这个我用不到。真会胡人啊。其实用处很大。

dfzj

好经验！
