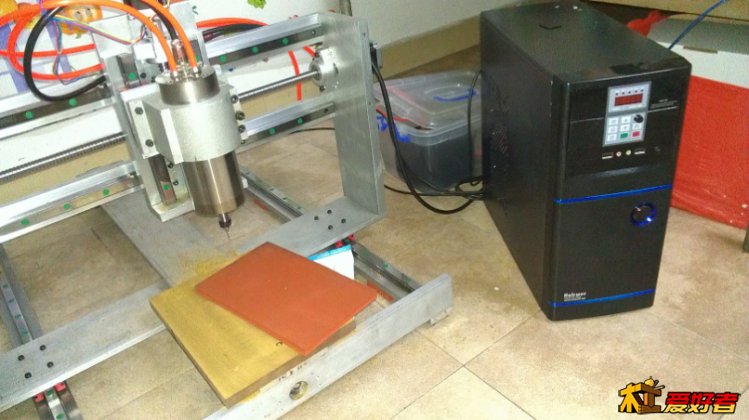

diy6090方轨雕刻机，自己设计自己制造

zhangyuemy · 发表于 2016-4-22 12:39:31

socier 发表于 2016-4-21 18:03
$ s i9 q" I3 e: Q3 V ]/ i不得不说楼主的雕刻机做的挺有模有样，丝杠双端有标准支撑座，其中一端应该是双角接触的吧，20的丝杠是明智 ...

都是深沟的，以后有了框量再换角接触的。本来是想下面加强的，装好了也晃不动，观察一段时间再看看，我下面还准备焊个架子

zhangyuemy · 发表于 2016-4-22 12:55:41

心烧不退发表于 2016-4-21 19:123 G0 B; R) q5 L% d1 p8 g" p3 M
　　　简洁，紧凑，相当好的设计，Ｙ轴的设计也不错，宽轨距，铝板侧放强度增加不少，不易变弯，丝杠用２０ ...

两轨平行度是一次铣的肯定是平行的，肯定在一个平面上，轨道放槽里用螺丝一紧正好镶到槽里，拆掉螺丝用力一抬才能把轨道拿出来。台面跨度确实大了台面用的20mm厚的重型铝型材

zhangyuemy · 发表于 2016-4-22 13:08:34

百造山神机营发表于 2016-4-21 20:17
+ b/ |/ E/ N% W( B建议：1 Q. |4 E) l- q+ u5 g9 S6 F# m
1，龙门立板应该加强一下，最好再增加定位销。
: j( a. v; J7 {: N" W+ P2，Y轴框体中间应该加2个横梁
8 M3 L2 ?4 Y; A2 ^

非常好的建议我会采纳的，本来围板多高我这还琢磨呢这下有数据了。我买了一字平联防尘罩，用不锈钢板包起来，我等防尘罩来了再设计钣金的活

zhangyuemy · 发表于 2016-4-22 13:13:41

xiantian 发表于 2016-4-22 07:06
, y5 j" X& J$ b对楼主的床比较感兴趣，可否拍一组上来看，谢谢

床是买的现成的。活太糙了不照也罢。

zhangyuemy · 发表于 2016-4-22 13:22:53

anshilike2 发表于 2016-4-22 00:44
9 n6 {2 s% o" U8 J5 q, j* b7 ~目测孔打的都很直么

呵呵突然发现我的手和多轴动机器手一样!开玩笑！这里只要定位精准就行，垂直度差点也没关系的

zhangyuemy · 发表于 2016-4-22 13:25:27

hy8705235 发表于 2016-4-22 10:27
0 z9 [" c, M+ j2 ^' p% O9 u好装备，好手艺。顺路问下整备情况下有多重。

得有120公斤吧

心烧不退 · 发表于 2016-4-22 14:20:29

　　　你这个Ｙ轴双轨是拼的，拆了又要调整两轨平衡，如果是一个完整底板铣出两轨槽还有点作用。我原来做的６０９０也跟你这个差不多，一条轨就上２个螺丝，一样加工铝合金，哪怕是撞主轴了，导轨也不会歪，歪的是主轴。当时只有一把手电钻做工及设计都没你的好　　
　　　　另外６０９０的机器，起码Ｆ值５０００上才好用，用二手电机也省不了多少钱吧？

zhangyuemy · 发表于 2016-4-22 14:57:56

本帖最后由 zhangyuemy 于 2016-4-22 15:06 编辑

心烧不退发表于 2016-4-22 14:20
0 a% i" p( O8 G8 a3 z5 O　　　你这个Ｙ轴双轨是拼的，拆了又要调整两轨平衡，如果是一个完整底板铣出两轨槽还有点作用。我原来做的 ...

这两根y轨的靠山也是一次铣处来的这样同样保证了在一个平面上。mach3的加速度最高就能设置到1000。速度1200也不慢。步进电机二手的30一个新的100多吧！你这个看着有点单薄了！立山哪里最好做个加强块加强一下！

zhangyuemy · 发表于 2016-4-22 15:17:46

心烧不退发表于 2016-4-21 19:12' P7 T. ^& M1 \. p
　　　简洁，紧凑，相当好的设计，Ｙ轴的设计也不错，宽轨距，铝板侧放强度增加不少，不易变弯，丝杠用２０ ...

过段时间我就搬走了，我媳妇到是不干涉我的事。她的爱好是看孩子做饭

zhangyuemy · 发表于 2016-4-22 16:44:44

siwk 发表于 2016-4-21 22:49
% W! R4 Z) l! u& r* E u哈哈，不错不错，我之前是学电子的，自己做雕刻机也是自己一个人摆弄，别人不懂也不会关心的。

我对电子也感兴趣，以前鼓捣过单片机。现在还有示波器和焊台什么的呢。也做了些电子的东西。拿protel99画电路。现在忘得也差不多了。我这个学的杂 C语言数据结构后来又学了j2ee 我是学的也快忘得也快。玩这些东西能和你交流的人实在太少了，你要是吃吃喝喝来段黄段子那和你交流的人就多了

随便搞 · 发表于 2016-4-23 00:59:58

丽水的丝杆？为什么不把线规安到台面下呢，在旁边露出来很容易落渣上面

13703998749 · 发表于 2016-4-23 19:49:51

厉害厉害佩服佩服啊

siwk · 发表于 2016-5-31 21:10:04

zhangyuemy 发表于 2016-4-22 16:44- W7 V2 K* R5 ?' \- ^
我对电子也感兴趣，以前鼓捣过单片机。现在还有示波器和焊台什么的呢。也做了些电子的东西。拿protel99画 ...

那是，我周围都没有人有这种兴趣爱好的，大家都像看奇葩一样看着你，自己只好沉醉在自己的小世界里。

瓜皮 · 发表于 2016-5-31 23:49:08

羡慕楼主的手艺，等我玩熟了也D台大的

木友木友 · 发表于 2016-6-2 22:19:08

羡慕楼主的手艺
