diy6090方轨雕刻机，自己设计自己制造

qq463836 · 发表于 2016-4-21 12:59:15

不便宜呀，和我的一模一样

zhangyuemy · 发表于 2016-4-21 13:33:34

xshhh 发表于 2016-4-21 12:54- ` Q; g" D) H( W
这结构有点委屈Y轴线轨了，平面扭曲变形及下坠变形不可避免，抵消了线轨的精度。
3 Z9 E) z- g) y) ]2 W这结构还不如用光轴，两 ...

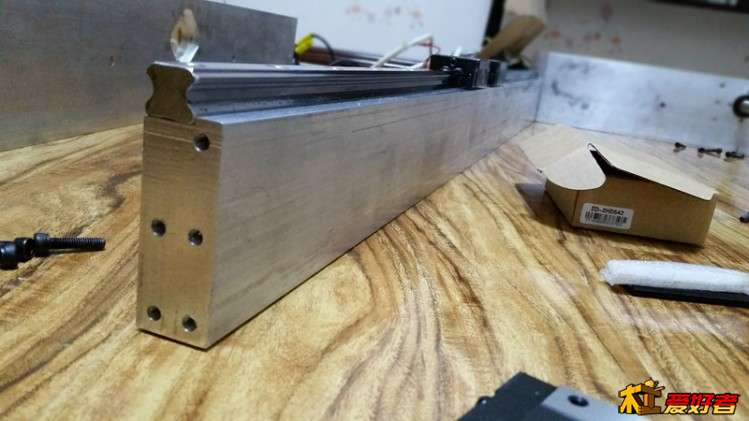

y轴是30*80铝排，铣了靠山

socier · 发表于 2016-4-21 18:03:46

不得不说楼主的雕刻机做的挺有模有样，丝杠双端有标准支撑座，其中一端应该是双角接触的吧，20的丝杠是明智之取，线规靠山很有用，至于Y轴的设计有利有弊，好处是称重增强，坏处是有平行四边形的倾向，如果此处可以加强，那就完美了，

心烧不退 · 发表于 2016-4-21 19:12:29

　　　简洁，紧凑，相当好的设计，Ｙ轴的设计也不错，宽轨距，铝板侧放强度增加不少，不易变弯，丝杠用２０的走起来不抖动。大功率主轴，ＸＺ却用单滑块有点省了，工作台面跨度哪么大也容易弯，铣槽装导轨我觉得没什么用，槽宽度又不是刚好，就算刚好又不能调整两轨平衡，木地板装修得哪么好的房间玩木工家人没意见吗？

百造山神机营 · 发表于 2016-4-21 20:17:29

本帖最后由百造山神机营于 2016-4-21 20:18 编辑

建议：
1，龙门立板应该加强一下，最好再增加定位销。
2，Y轴框体中间应该加2个横梁
3，做好导轨丝杠防尘
4，T台4周加装10厘米高挡板

zhengjing · 发表于 2016-4-21 22:28:06

6090的4000多元不贵。

siwk · 发表于 2016-4-21 22:49:10

哈哈，不错不错，我之前是学电子的，自己做雕刻机也是自己一个人摆弄，别人不懂也不会关心的。

q1251542554 · 发表于 2016-4-21 23:39:34

非常棒

冷月照清秋 · 发表于 2016-4-22 00:08:51

很棒！用带座光轴就够用，还能省好几百呢！

anshilike2 · 发表于 2016-4-22 00:44:16

目测孔打的都很直么

xiantian · 发表于 2016-4-22 07:06:41

对楼主的床比较感兴趣，可否拍一组上来看，谢谢

zhangyuemy · 发表于 2016-4-22 09:16:51

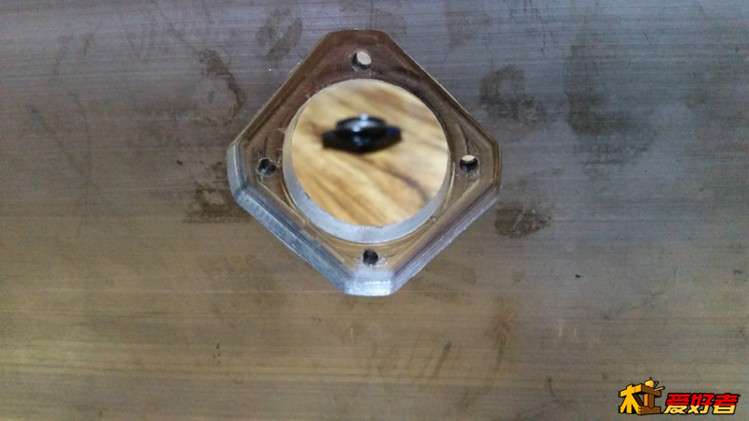

昨天为了安装限位开关把雕刻机拆了，拍了两张细节照片，折腾到2点。早晨6点就得起，送孩子上学。今天晚上再拍些细节的照片，好的地方大家借鉴不好的地方，大家多提改进意见，给准备d机的网友点参考！

我用的是二手57步进电机，为了省钱呵呵！mach3的电机设置是 2005的丝杠用16细分脉冲数640 速度1200 加速度1000 最后这张图别着个笔芯画的，x、y、z、各轴都很顺滑加速度开一千没感到震动，台面就是一根一根放在上面的。没上螺丝。安装上台面强度会进一步增强！

hy8705235 · 发表于 2016-4-22 10:27:18

好装备，好手艺。顺路问下整备情况下有多重。

hj9993 · 发表于 2016-4-22 11:00:35

水平不至于这么高吧。佩服！！！

尘雨 · 发表于 2016-4-22 11:54:00

大隐隐于市啊，高手……
