多轴联动加工原理

yangxianggua · 发表于 2016-4-26 17:33:55

yangxianggua · 发表于 2016-4-26 17:34:17

图片这样

林大夫 · 发表于 2016-4-26 17:35:03

yangxianggua 发表于 2016-4-26 17:32
, Z7 j! S2 |! B8 z. u. ~林大师，，刀路出的凌乱，还没用到后处理图片发不上来

别乱用大师名号，我也只是学习过程和大家分享

yangxianggua · 发表于 2016-4-26 17:35:48

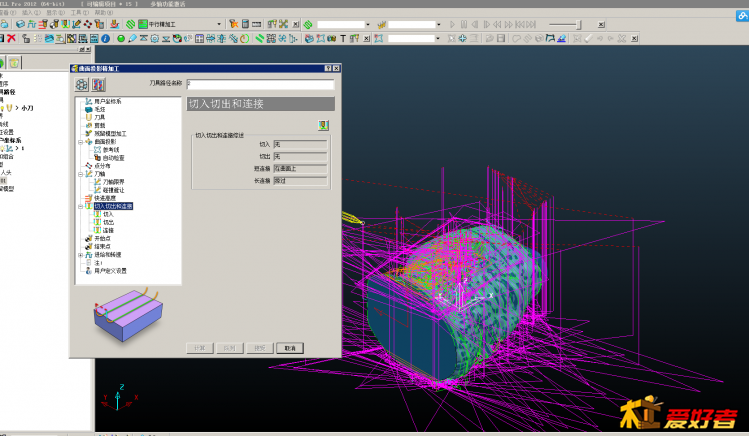

请各位大师，看看是哪个地方出了错，不能生成正常刀路

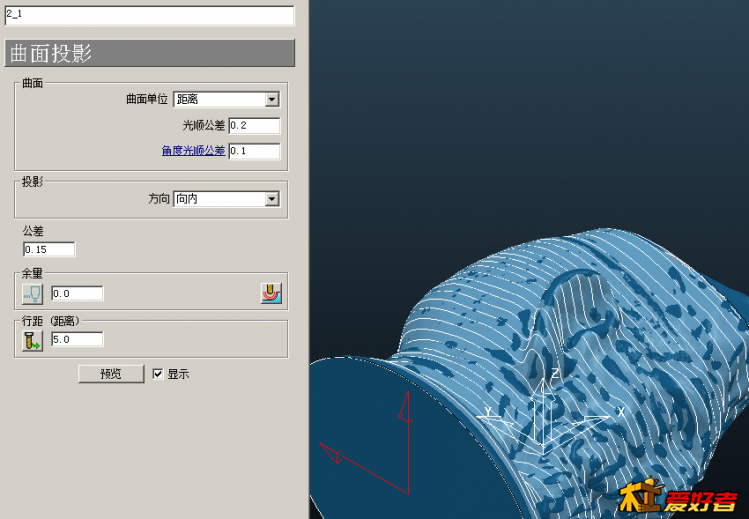

预览正常，刀路计算就乱了

林大夫 · 发表于 2016-4-26 17:37:26

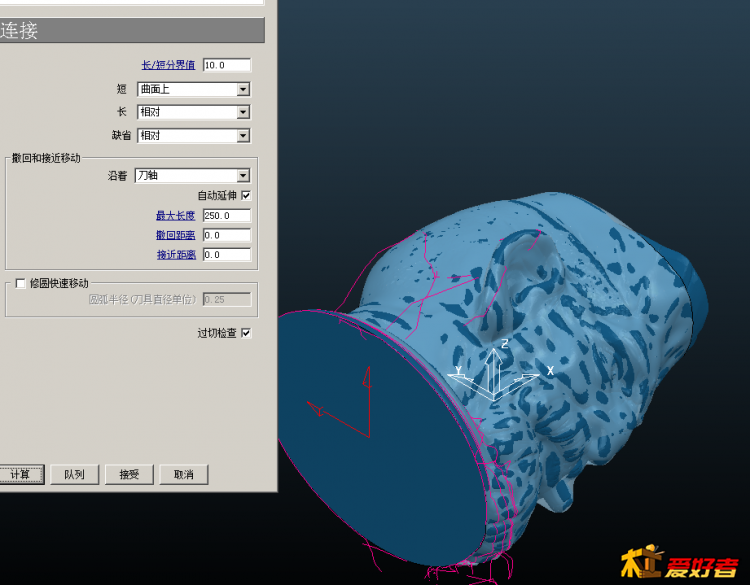

粉线是抬刀和连接，检查你连接那部分设置，对连接条件做修改设置

yangxianggua · 发表于 2016-4-26 17:40:39

短连接是在曲面上，其他都是掠过，

yangxianggua · 发表于 2016-4-26 17:44:48

一计算就粉线就乱走，，曲面法线向外，应该没错吧

yangxianggua · 发表于 2016-4-26 17:45:26

连接改了还是这样

shift1000 · 发表于 2016-4-26 21:56:05

这个要必须要学习看看

愚人自渔 · 发表于 2016-4-26 23:47:01

哎，犀牛扫面老是卡死，内存不足...

汽油发动机 · 发表于 2016-5-19 23:42:17

yangxianggua 发表于 2016-4-26 09:454 w0 D p8 ~2 r' A' E( I
连接改了还是这样

坐标选的不对

yuanzhendong_wh · 发表于 2016-5-22 21:47:01

windy8558 发表于 2016-4-21 23:504 ]4 ~, J( {% n7 P* V
今晚认真地尝试了，大致会弄了，只是不知道为何最后的时候计算刀路，用了0.1的行距居然两次PM卡死关闭了。 ...

请教下，在做直线投影路径的时候是不是需要留余量，这样用IGS辅助线生成的衣服才会比STL的模型大一些。

yuanzhendong_wh · 发表于 2016-5-22 21:51:36

windy8558 发表于 2016-4-21 23:50! U6 a B/ i/ B* I# u
今晚认真地尝试了，大致会弄了，只是不知道为何最后的时候计算刀路，用了0.1的行距居然两次PM卡死关闭了。 ...

请教下，在做直线投影路径的时候是不是需要留余量，这样用IGS辅助线生成的衣服才会比STL的模型大一些。

yuanzhendong_wh · 发表于 2016-5-22 21:52:40

yangxianggua 发表于 2016-4-26 17:33

感觉是你做的那件衣服比stl的原文件小了，所以跳刀很严重

林大夫 · 发表于 2016-5-22 21:56:48

小也没什么问题，投影曲线只是刀具法线用的，实际刀尖还是在模型表面，关键是个投影曲面不要做的精度太好，否则会过渡摆动，效率就低了，毕竟刀具除了刀尖侧刃也是参与切削的，你看3轴圆雕有时候也雕的挺好，只是这个刀角有一定范围，
