多轴联动加工原理

林大夫 · 发表于 2016-4-22 00:27:42

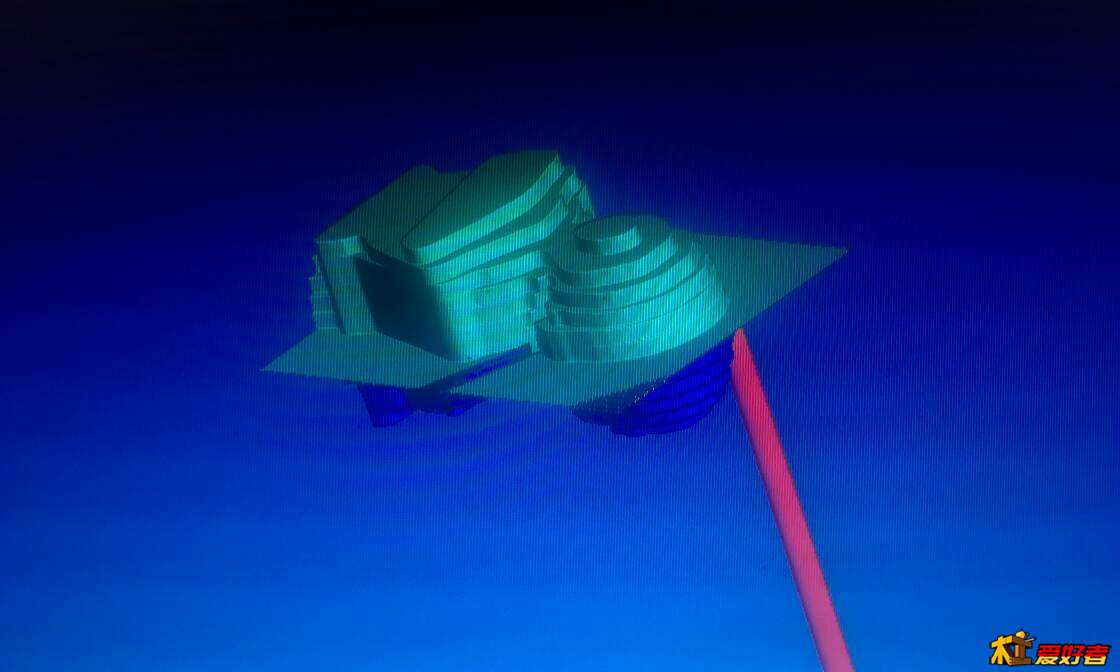

开粗是双面，投影精雕不加限界就是5轴联动，加了就是4轴联动了，要是不选投影面选模型用旋转精加工策略就是三轴的圆雕了

yuanzhendong_wh · 发表于 2016-4-22 00:34:38

对于多轴路径制作的步骤，我是比较熟的。但是平心而论，楼主对于思路的讲解，真的是非常新颖，而且比喻的非常恰当，学习了！
对于那层投影曲线，我用的是精雕里面的直线投影，楼主所述方法是第一次听说，回去研究研究。

topeathwp · 发表于 2016-4-22 00:36:32

请教下林大夫，三轴机怎样改4轴？能雕圆雕？

anshilike2 · 发表于 2016-4-22 00:46:37

听着好复杂的样子能否上个视频教学

林大夫 · 发表于 2016-4-22 07:14:24

topeathwp 发表于 2016-4-22 00:36 7 ~* k1 l3 N7 ]! s1 C \- @
请教下林大夫，三轴机怎样改4轴？能雕圆雕？

xyz是三轴，xza也是三轴

qjy_jack · 发表于 2016-4-22 07:35:36

此贴一出，惊天地！为我等走火入魔之人指了一条立地成佛之路！谢谢。（天啦，逆向软件及所有相关软件都基本学完了，也没解开STL转DGK或IGE的生成单个曲面的问题）每天为研究这事，三更睡，五更起，泥玛都快学疯了。其实也就只为一个DIY的爱好。。。。。。。呵呵。。。所以个人觉得玩圆雕，软件才是硬道理！！刚入门的木友们，前车之鉴啊。。。呵呵。。。

zhongyike88 · 发表于 2016-4-22 09:36:05

windy8558 发表于 2016-4-21 23:50. ?/ @6 W4 p" H" H, b
今晚认真地尝试了，大致会弄了，只是不知道为何最后的时候计算刀路，用了0.1的行距居然两次PM卡死关闭了。 ...

直接存为dxf文件就不用转了

windy8558 · 发表于 2016-4-22 11:01:42

zhongyike88 发表于 2016-4-22 09:36
8 c' D3 g# b- S2 ^" \8 O: K' G直接存为dxf文件就不用转了

多谢晚上试下顺便提一下这个方法真的很好可以通过刀具尺寸变化并且不抬刀(忽略碰撞和过切，所有链接都在曲面上) 可以生成连续封闭刀路一遍U向走刀一遍V向走刀这样可以很快速扫掠曲面了需要验证下但原理应该是这样

tqpj · 发表于 2016-4-22 15:32:47

似懂非懂，还不透彻，请林大夫上传视频

林大夫 · 发表于 2016-4-22 16:46:05

windy8558 发表于 2016-4-22 11:01 ! `* r' }$ @2 r
多谢晚上试下顺便提一下这个方法真的很好可以通过刀具尺寸变化并且不抬刀(忽略碰撞和过切，所有链接 ...

这才是论坛

yangxianggua · 发表于 2016-4-26 17:21:49

按照各位大师的指点，做出了导动曲面，，在Pm中预览正常，计算刀路就乱七八糟，什么原因，请大师给指点指点

yangxianggua · 发表于 2016-4-26 17:27:06

发不了图

林大夫 · 发表于 2016-4-26 17:29:45

yangxianggua 发表于 2016-4-26 17:21 0 x! H' ?1 q- ?, d7 z
按照各位大师的指点，做出了导动曲面，，在Pm中预览正常，计算刀路就乱七八糟，什么原因，请大师给指点指点

后处理对吗？

yangxianggua · 发表于 2016-4-26 17:29:52

如何发图哪

yangxianggua · 发表于 2016-4-26 17:32:06

林大师，，刀路出的凌乱，还没用到后处理图片发不上来
