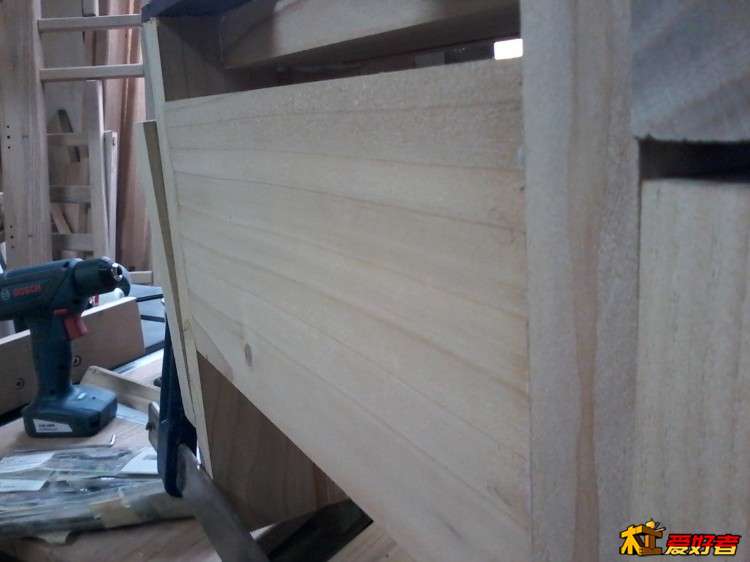

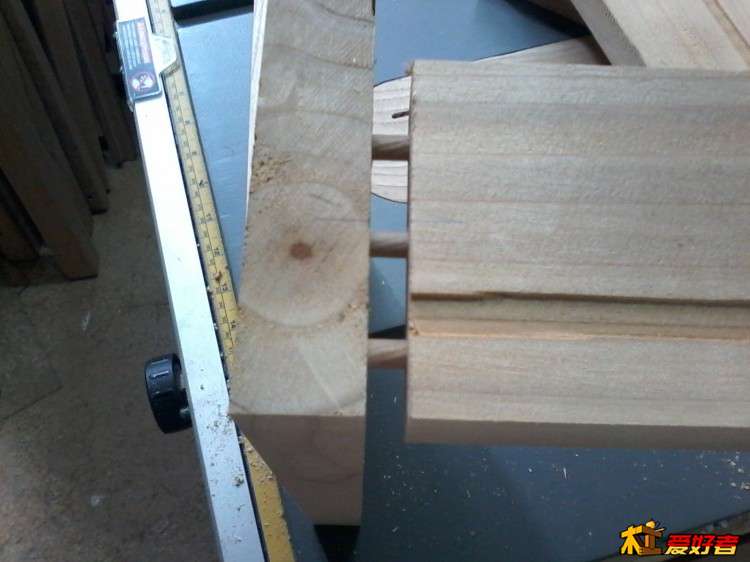

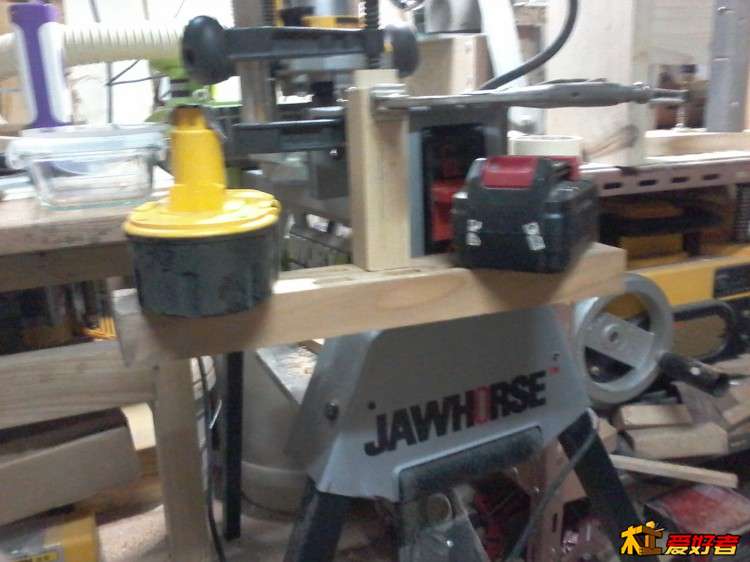

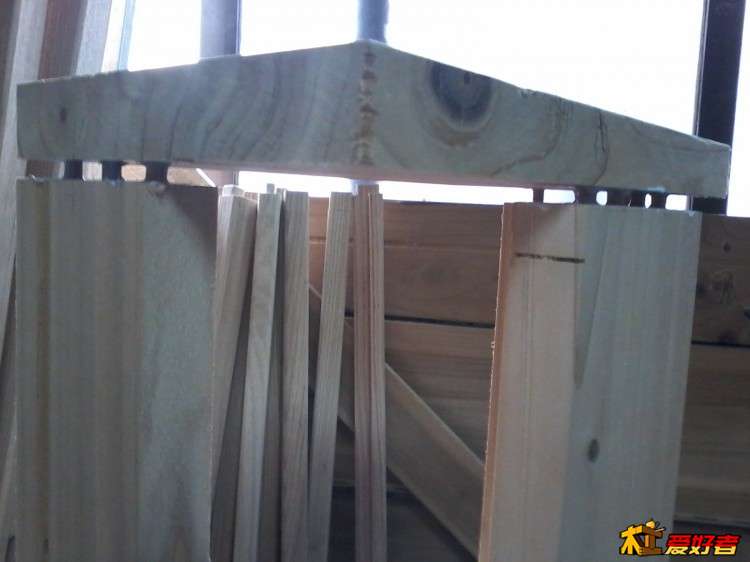

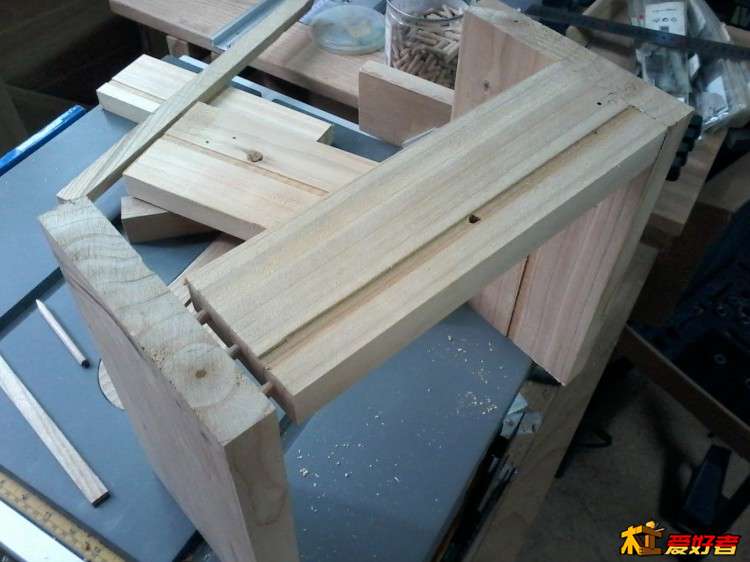

由于比较喜欢榫卯，也有侧装、正装包括台锯开榫的辅具，这次使用的是论坛广州芳村的开榫辅具，榫头榫洞分别用不同的模板，调好之后，效果还是不错的，稍用力压进去的，没上乳胶，搭上2个18v的镍氢电池，毫无问题。
7 X% r# F6 S5 Q: f/ J v3 X# s" S3 j$ O& O$ _) X5 w0 M
+ j2 E( n6 Z' w9 [
- i2 A- Y' s! \1 N, m' H$ L
, X j& U* V+ v- k8 D) O+ {

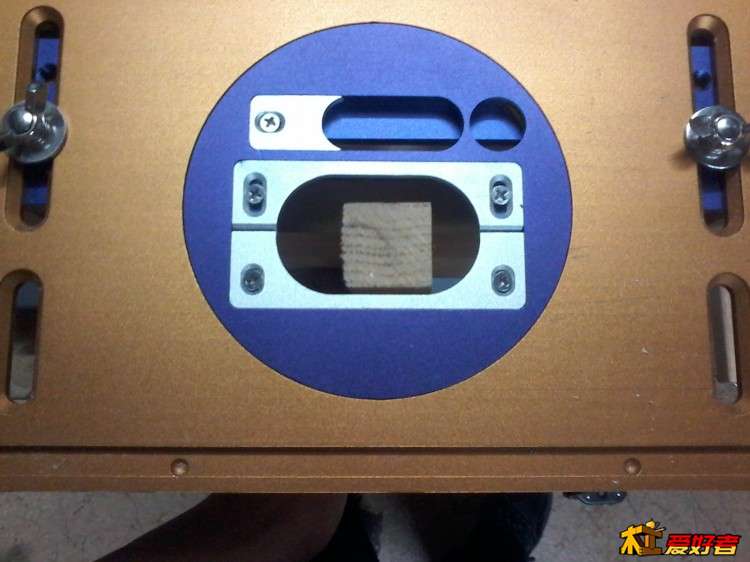

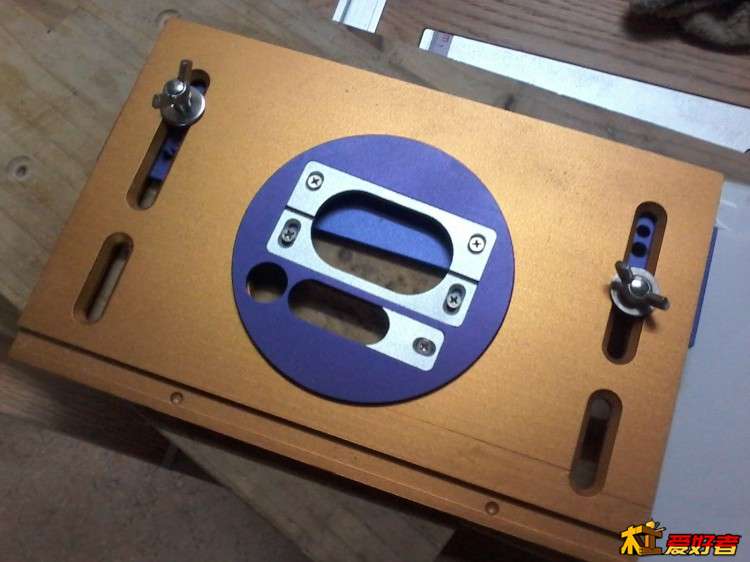

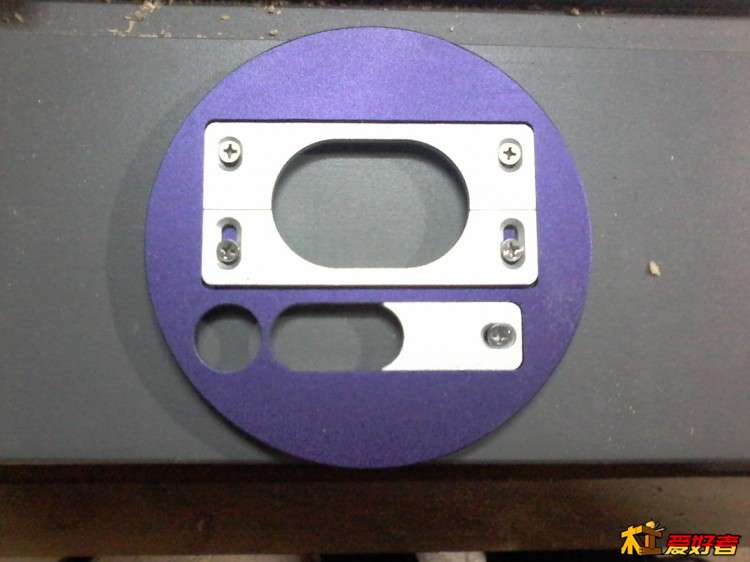

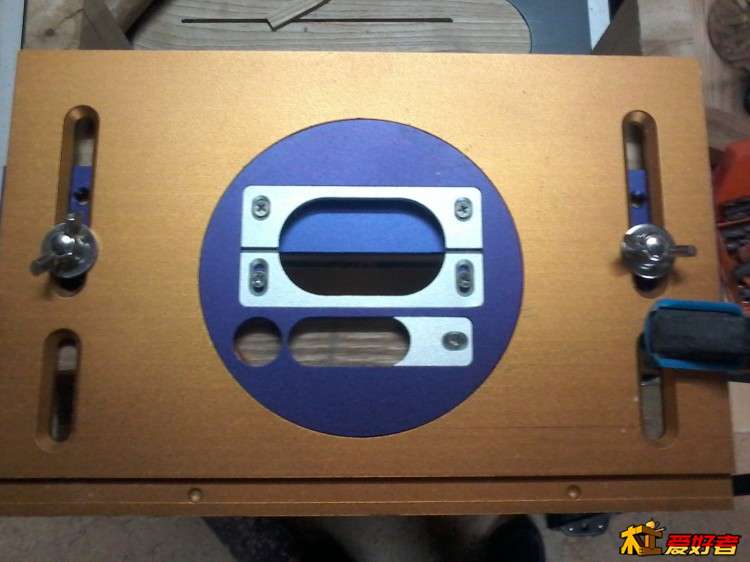

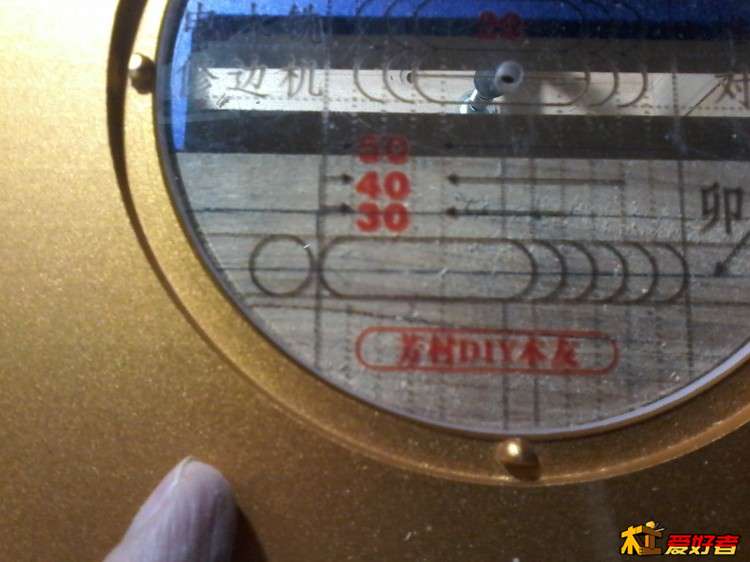

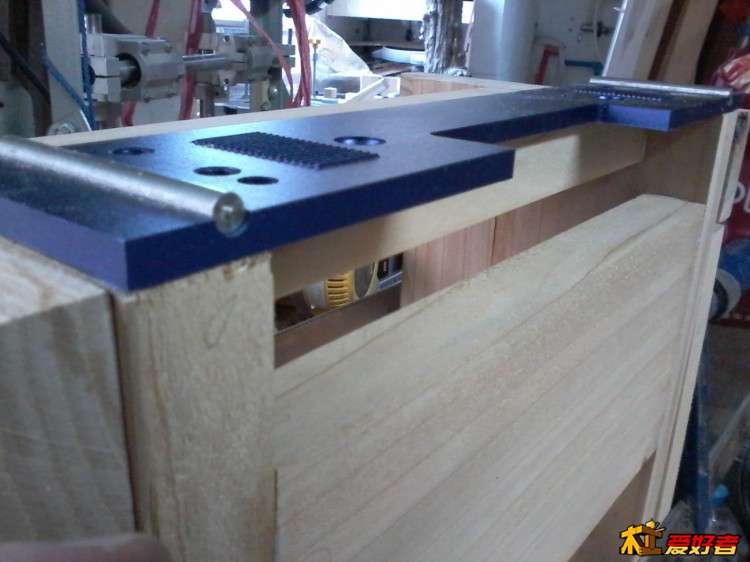

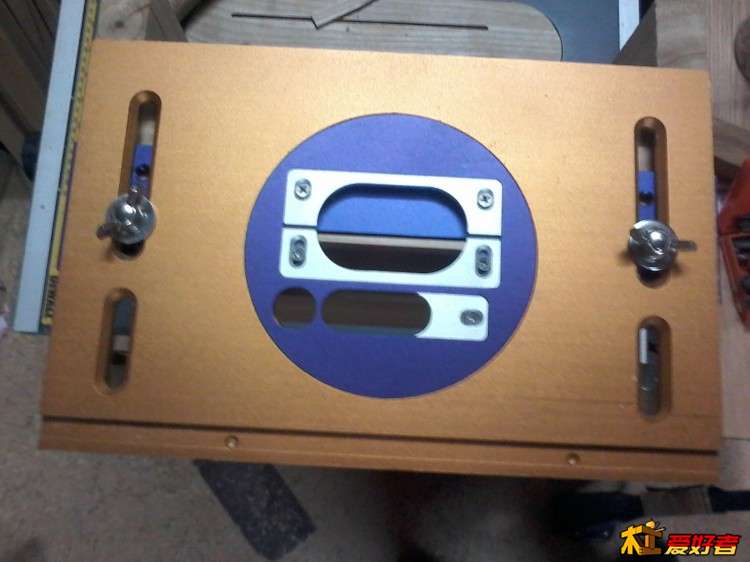

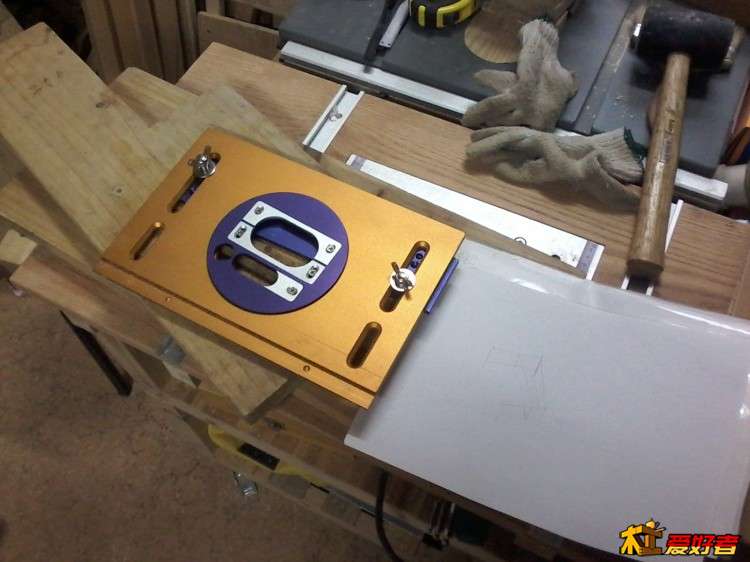

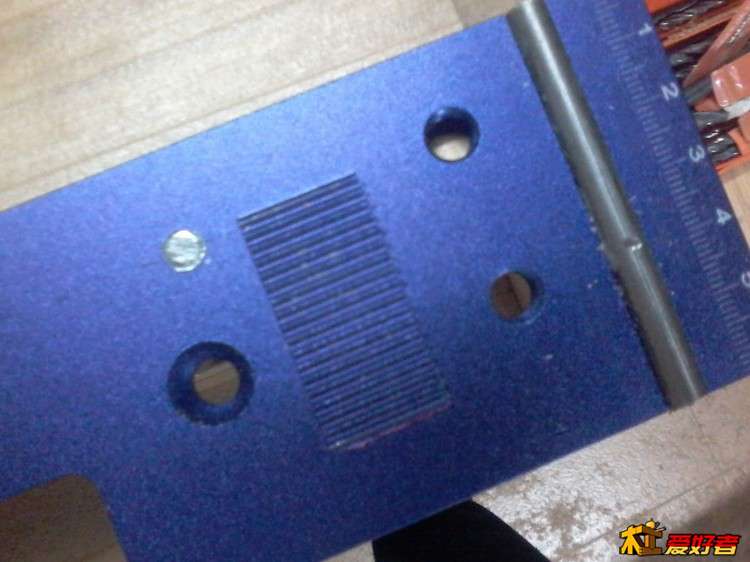

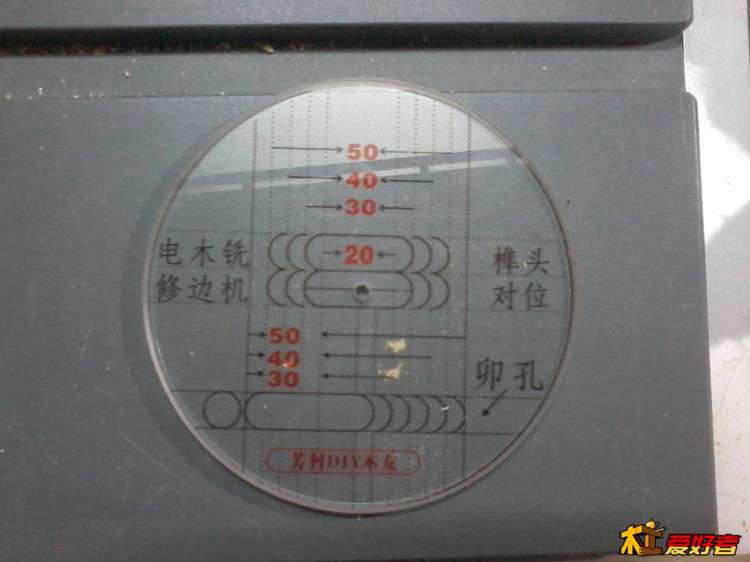

7 P& U6 A5 {4 `$ [/ L: i7 p这是一个比较有创意的辅具，蓝色的模板座一边开榫头一边开榫洞，以10mm的直刀为基准，榫洞大小=直刀的刀径，长度是由模板确定的，可以微调3-5mm左右，榫头和榫洞的模板是一套，对应不同大小的木方的，分别是30/40/50mm的榫洞榫头长度，还有个忘记了，目前这是调好的10*30mm的榫头和榫洞模具。47 n" | S5 D4 Z# S; e; B
 ( V5 ^! O0 w5 ~- L- t- d6 A

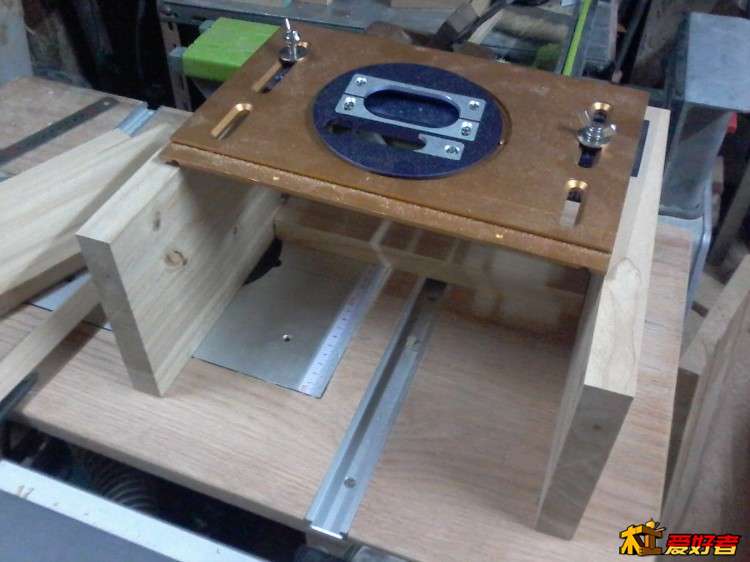

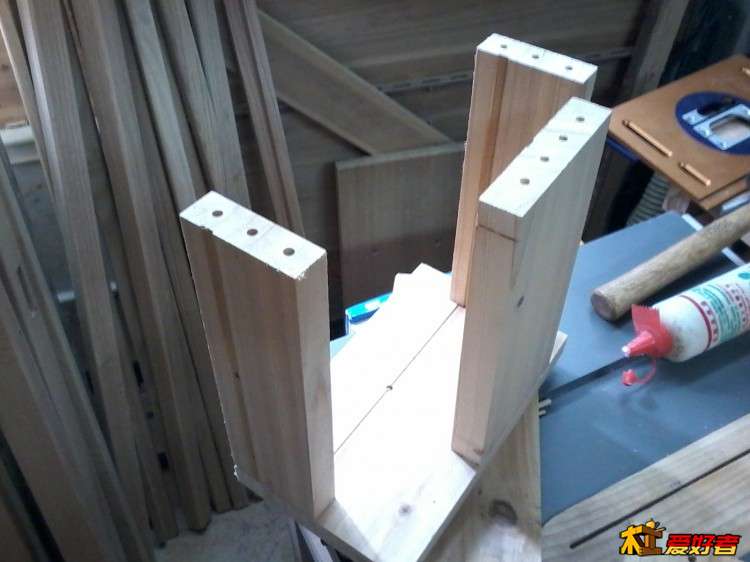

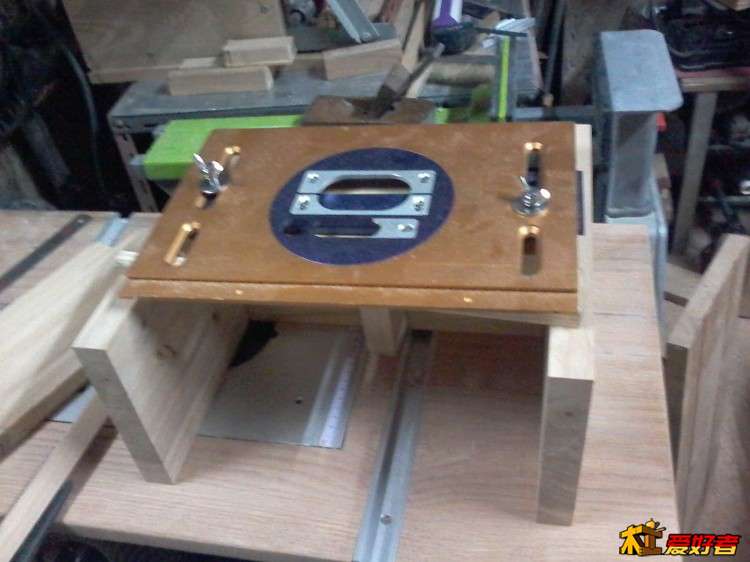

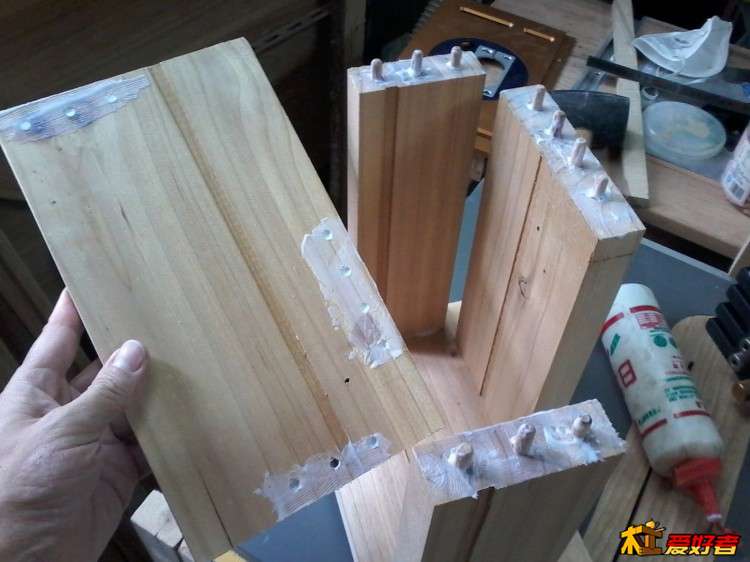

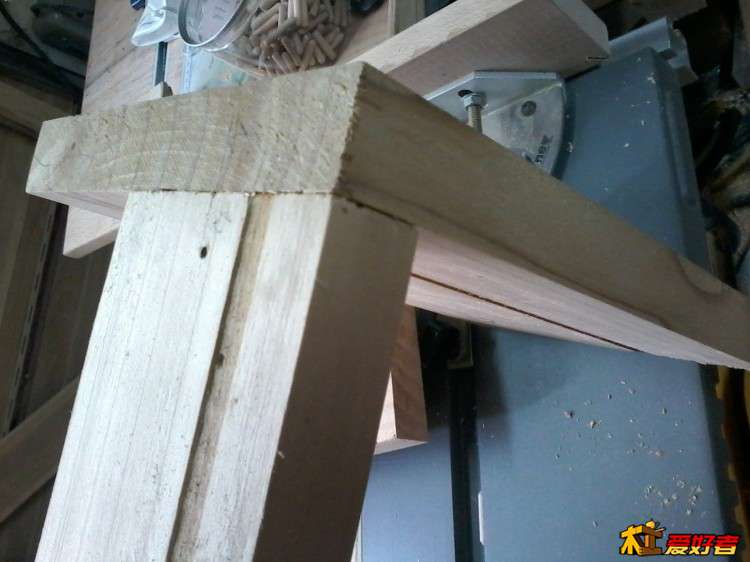

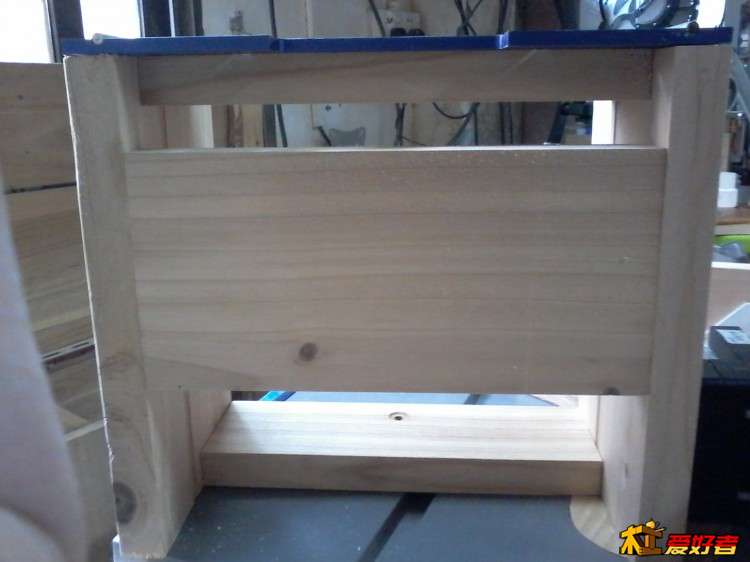

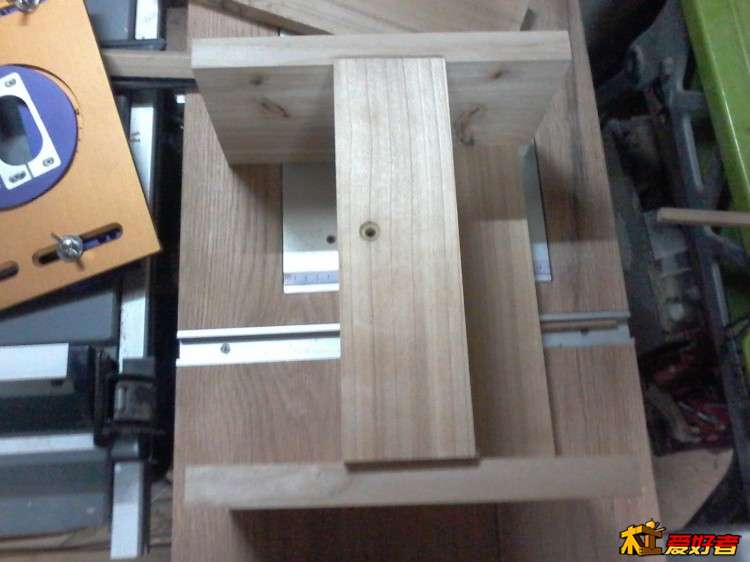

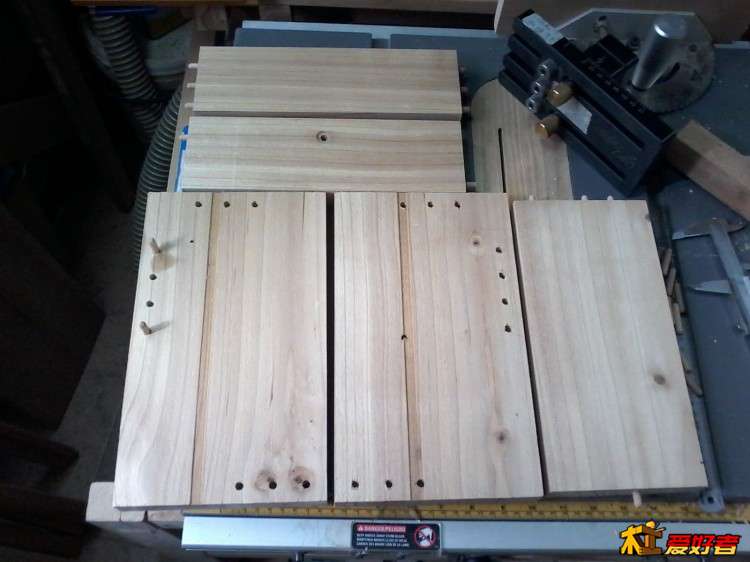

5 }( k8 C8 ^7 O" |* Q自己做的实木底座，没要芳村的原配铁座，杉木+圆木榫。
8 X, l3 j: L8 R( s; S! T
2 q8 w6 X; r0 L* ]$ O0 N
$ ~' x: v) h9 K. F$ s. L( g A, p3 b" h. T @6 U$ J$ f3 W

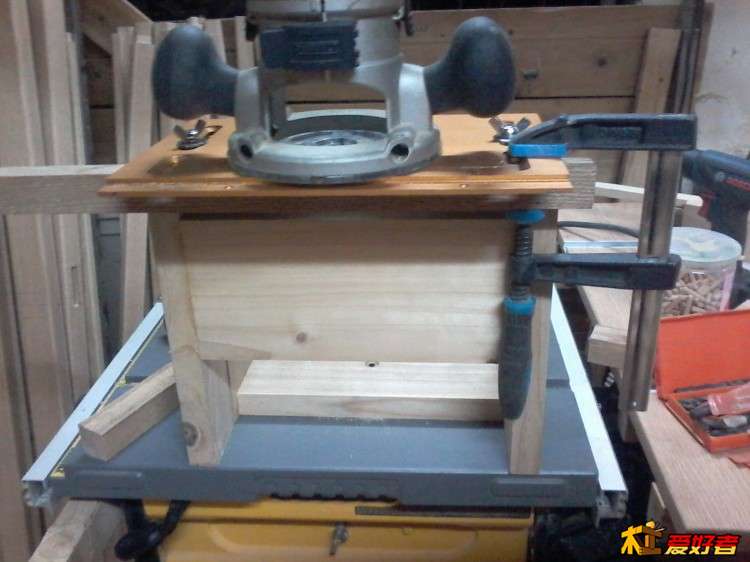

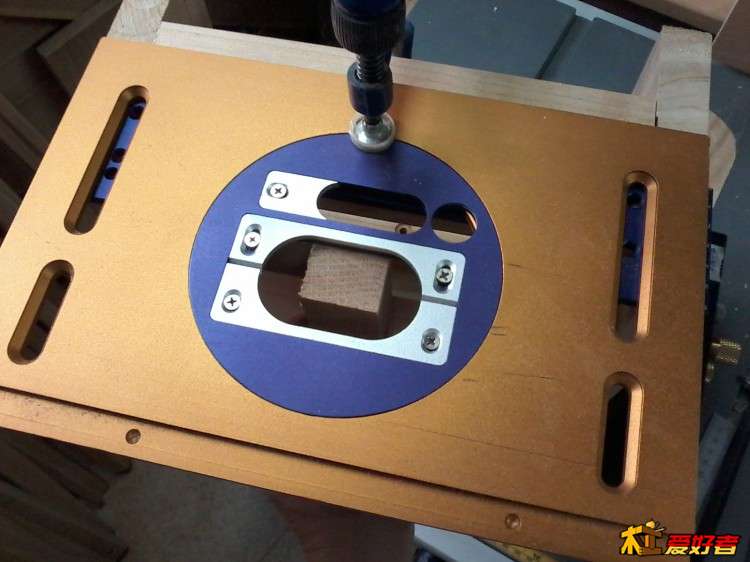

这是开榫头的情况
- U0 x6 E) t; p- ]
1 i& H9 ]& ~6 F# Z8 a
- O I3 c# o( h$ E P5 G$ ~( {4 E' X, e; A" f1 N/ v

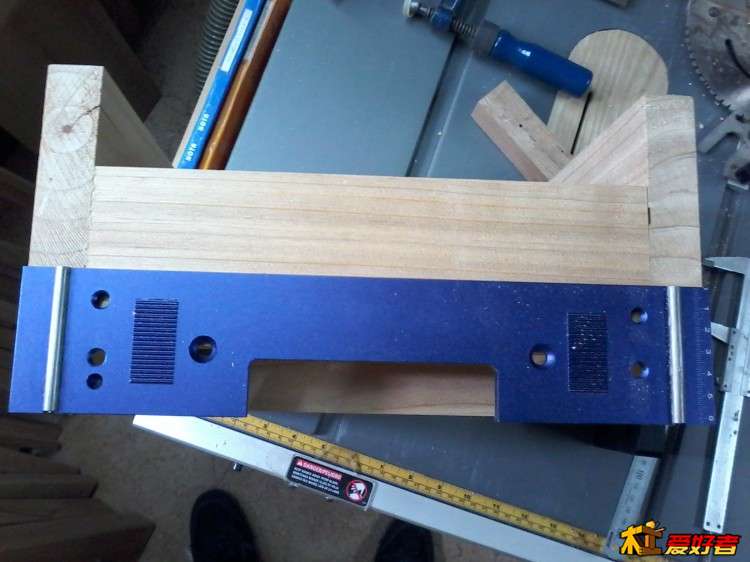

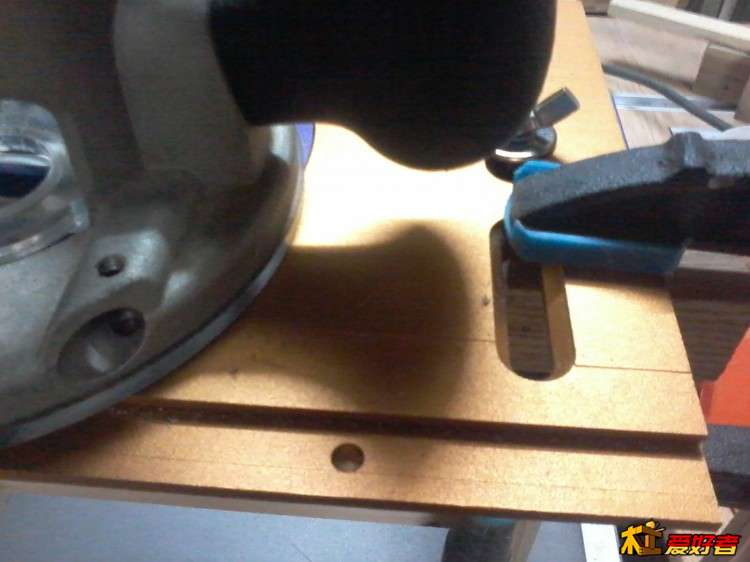

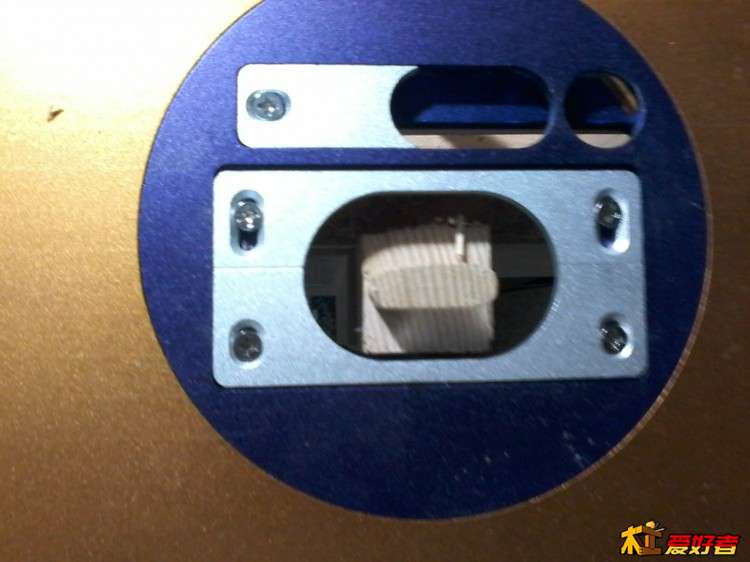

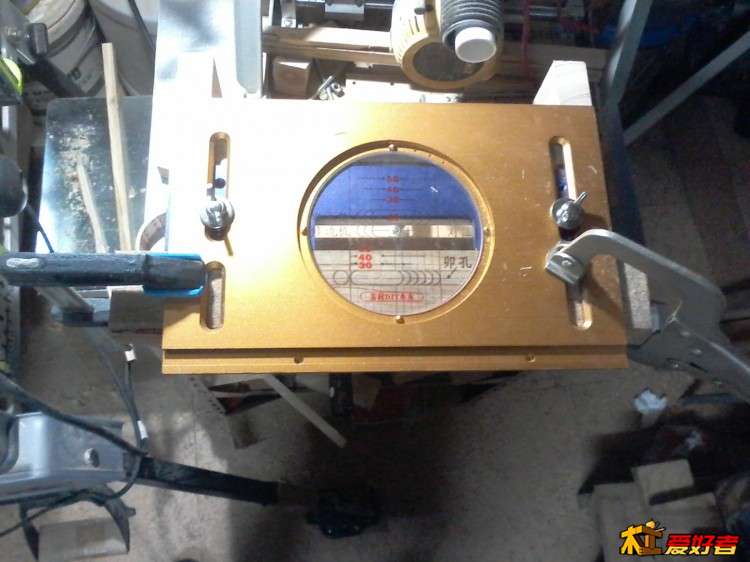

开榫洞的情况，f夹将木料和金色的模板夹紧。* E8 R; B6 C; e9 a
% i A- S8 U& {5 t- ?3 |) o

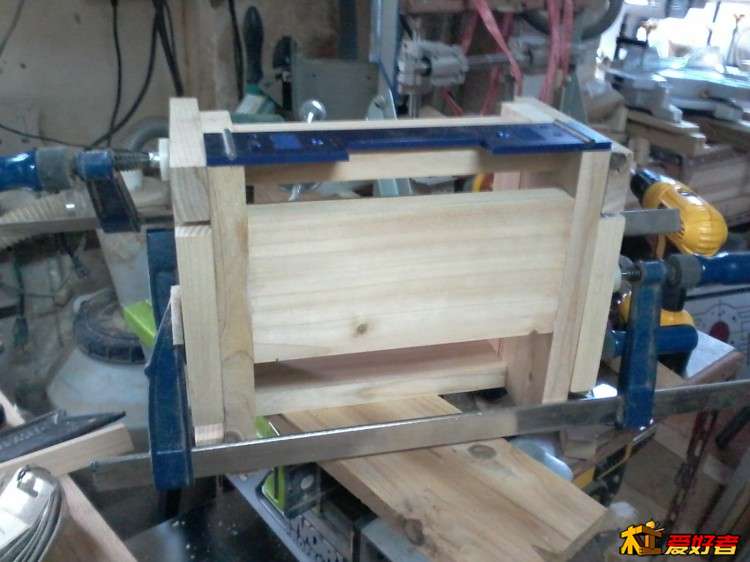

`. }( { x( x' R& Q* \自己外加了2个固定底座的螺丝，
. v! k( O+ Z; ]% k) w7 ]
& _0 }0 D$ k& S* A4 ~7 ]

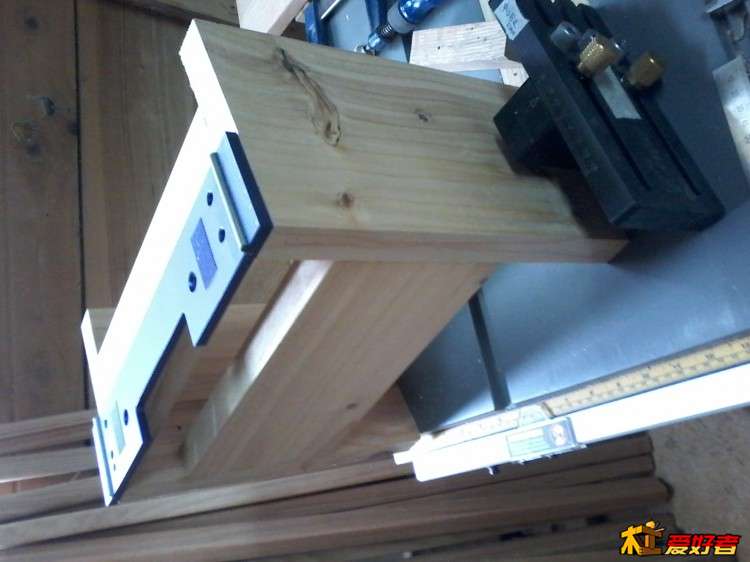

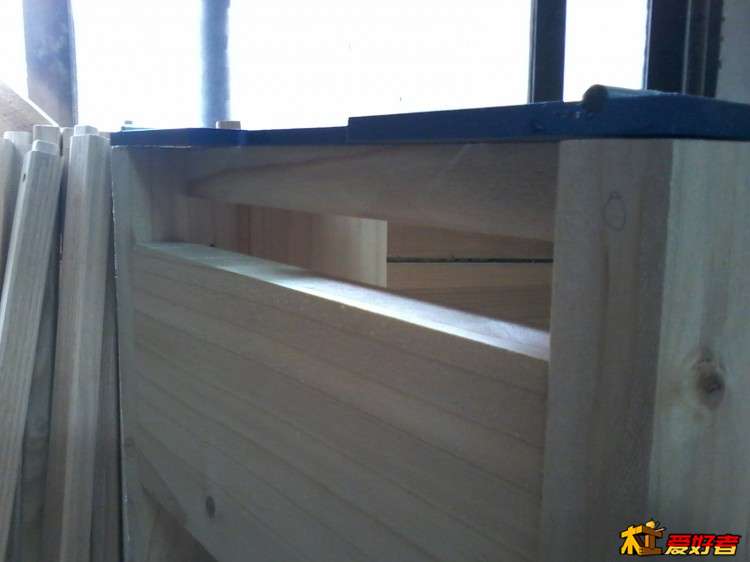

0 ~: ]8 A: _$ B3 R; K( n/ H+ r: L. _面板和侧板要垂直
4 P; ^& h, K1 g 5 c5 f+ h6 I2 E* E5 h2 C
! V$ A' X+ L5 e) y* L) b3 `

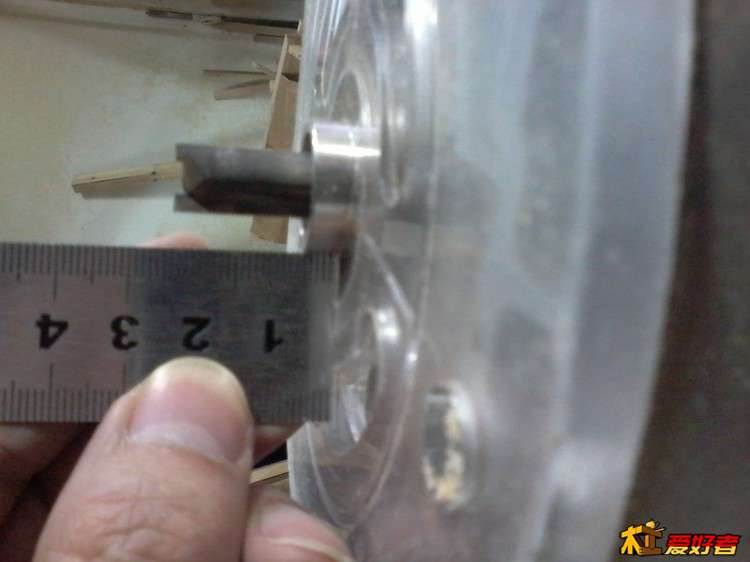

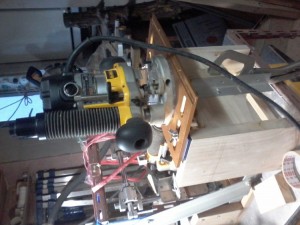

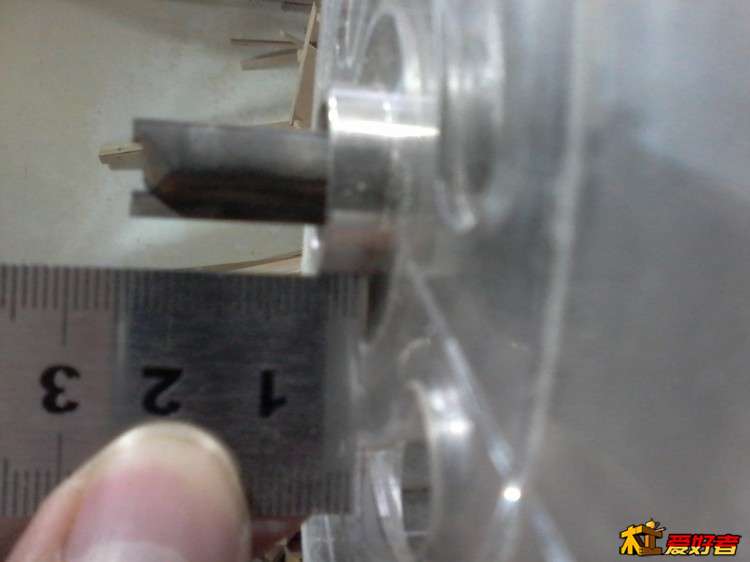

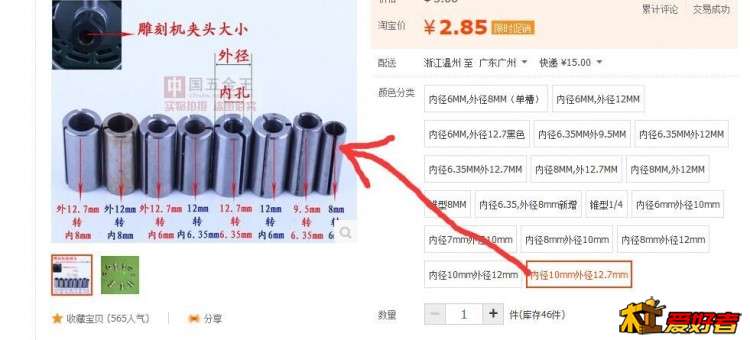

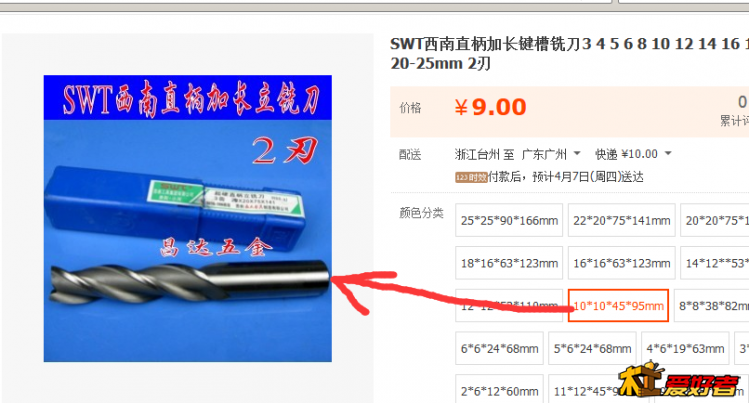

可惜10mm的直刀不太够长，需要用金工的铣刀+转换套9 ]% [( g7 i$ F2 {
  2 a" l: R( C/ Q/ _
( Z7 l2 N1 H' ]& G' p0 z0 \! S
]* F z* o+ [% L* T+ B0 ~
, p7 f# M, p# K/ ]
这个是参考的，大致看看位置。
0 N0 _+ {( S2 H" O [9 V* Y
# H S3 [1 N9 \4 y
/ z- k P# ? c1 N- I7 A& a# Y* M {9 i- x: E- b+ g0 P3 Y

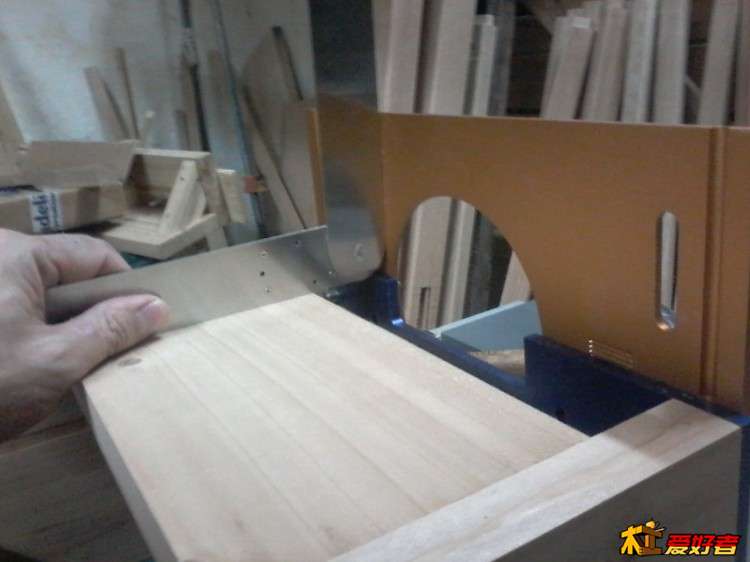

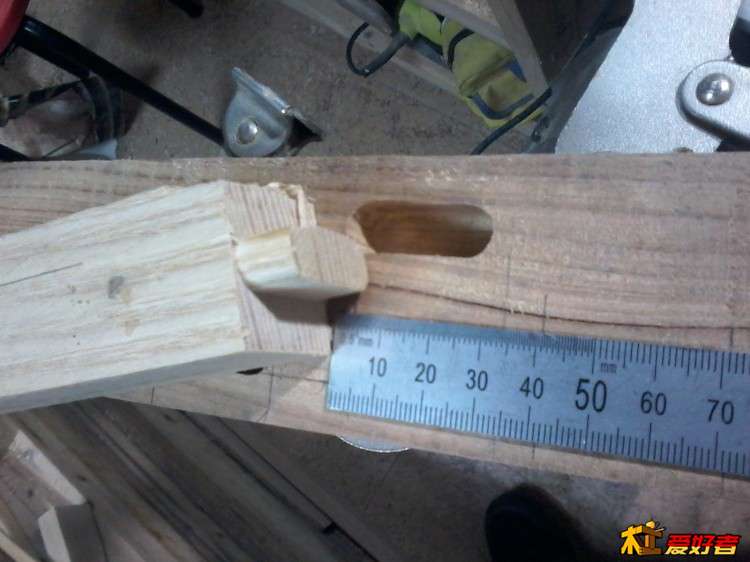

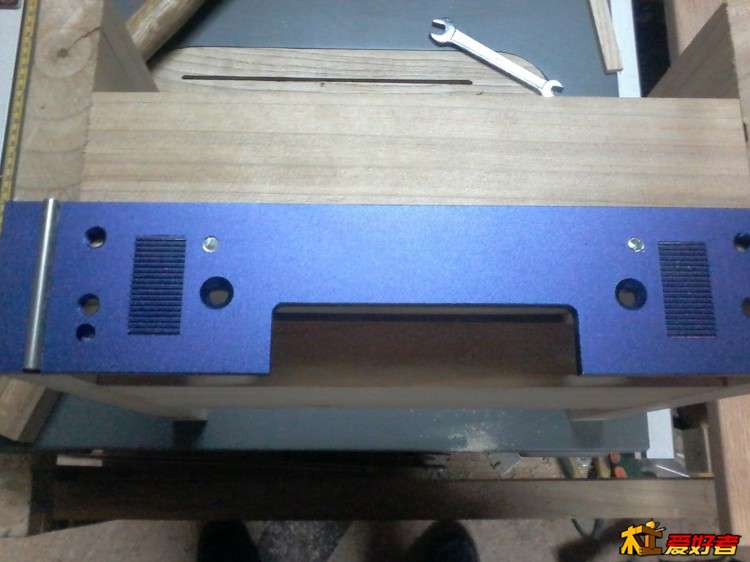

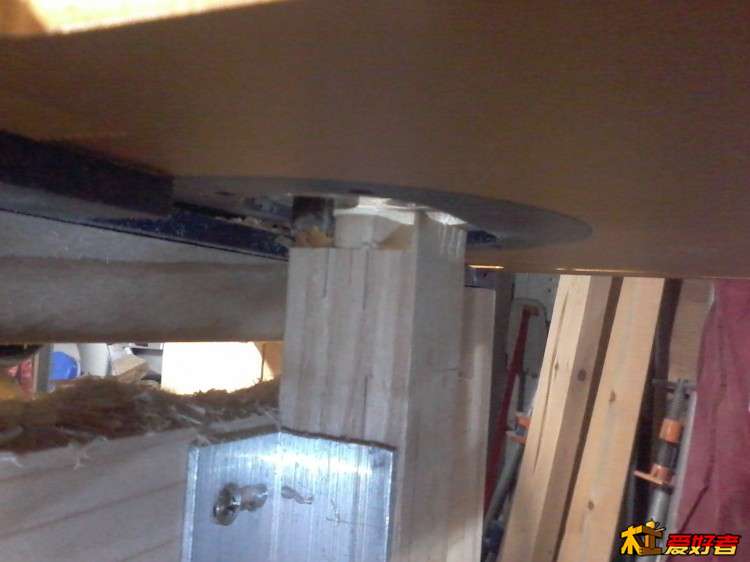

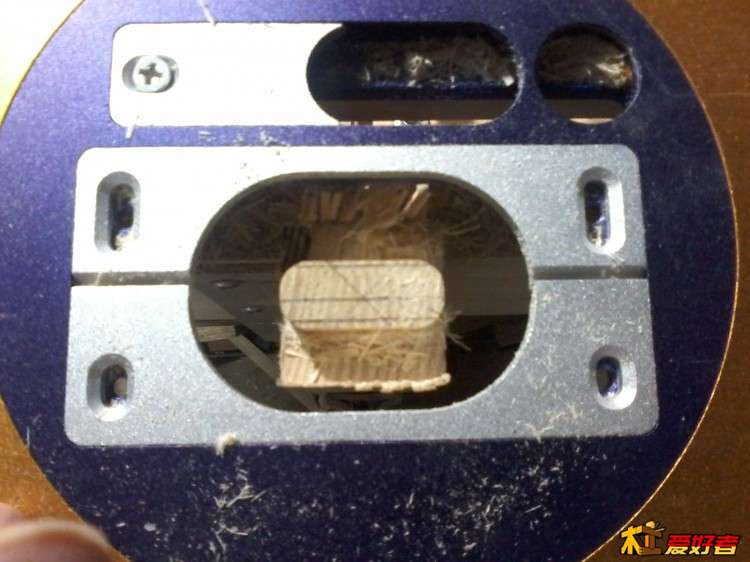

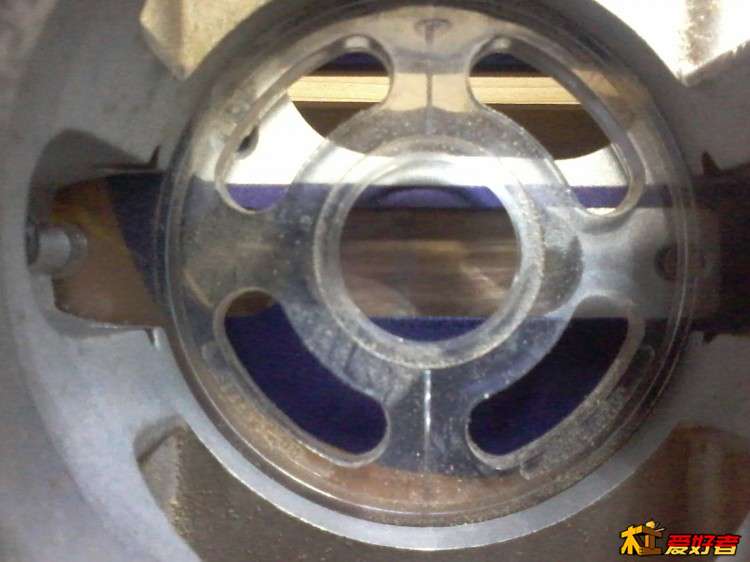

开榫头的情况，木料贴着角铝（垂直于面板的），然后轴套贴着模具下压，逆时针走一圈，榫头就好了，这里没有限位的，轴套务必贴着模板（椭圆的白色铝合金）的边沿，否则会啃到榫头。做榫洞只需将蓝色座提起，转180°，换到外面即可。这个倒是方便，经验是：先开榫洞 再榫头，因为榫头的宽度是可以微调的，榫洞是固定的，下图铣的是水曲柳。1 X, H' g2 H( i- { a8 V7 [
0 a" R3 [7 \6 ^9 m& _, f- c) [
+ J. K9 K4 v) l/ r* i& G
; V5 h0 _6 F$ @这个东西比较有新意，虽然外观没进口的漂亮，功能却差不多，价钱则完胜进口的了。5 ~2 A8 v$ u& Q" L) b
