设计中。。。。。

lhblhb007 · 发表于 2015-12-2 20:26:05

本帖最后由 lhblhb007 于 2015-12-3 17:00 编辑

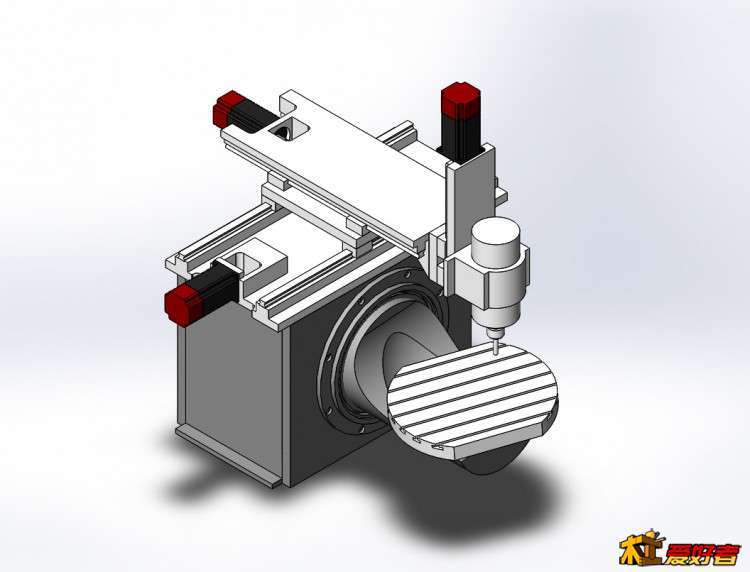

装配图

看了好多，最后还是选择这种结构。各位高手给些意见。
[url=]雕刻机-动梁-61840.part01.rar[/url]
[url=]雕刻机-动梁-61840.part02.rar[/url]
[url=][url=]雕刻机-动梁-61840.part03.rar[/url][/url]
[url=][url=][url=]雕刻机-动梁-61840.part04.rar[/url][/url][/url]
[url=][url=][url=]SolidWorks文件,初稿分享一下。还有很多没有完善。见笑了。[/url][/url][/url]

hfjx · 发表于 2015-12-2 20:35:41

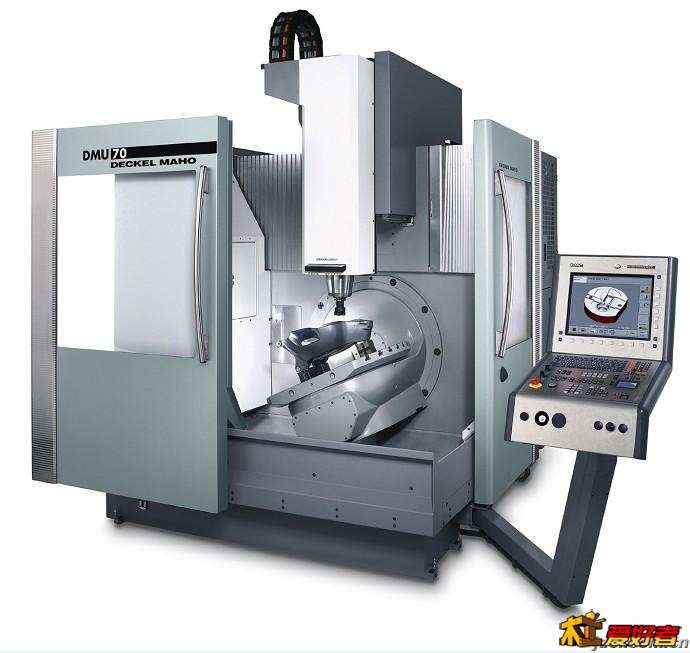

跟一款德玛吉5轴类似

LUYAOFENG · 发表于 2015-12-2 20:39:49

五轴的，这种结构一定要用铸铁燕尾槽精铲

，否则刚度不够影响精度！不知楼主是用来干什么？这很重要。

lhblhb007 · 发表于 2015-12-2 20:39:58

就是参考这个做的。

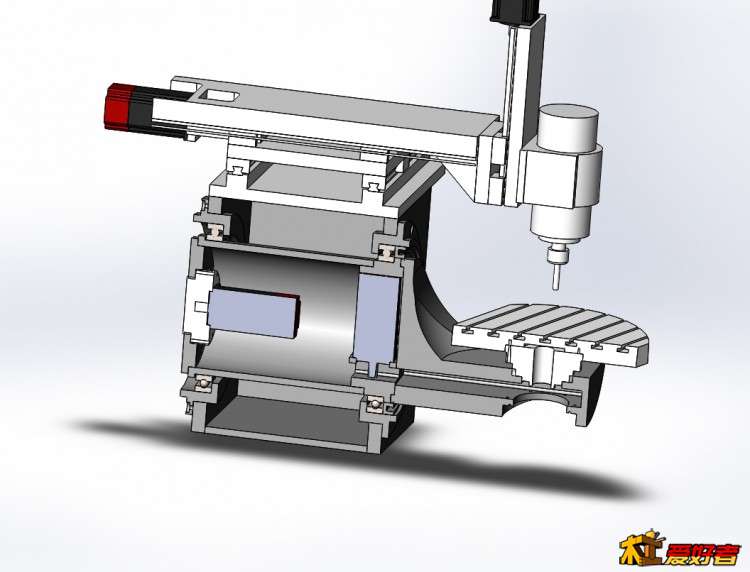

剖面

LUYAOFENG · 发表于 2015-12-2 20:46:21

在制作过程也要考虑整机的重心问题也是必要的

lhblhb007 · 发表于 2015-12-2 20:48:19

LUYAOFENG 发表于 2015-12-2 20:39
* U1 w1 C1 d; k8 V8 Z: r五轴的，这种结构一定要用铸铁燕尾槽精铲，否则刚度不够影响精度！不知楼主是用来干什么？这很重 ...

多谢支持。
现在用的是15的线轨，会做些铜件或铝件吧。工作台300mm。

xshhh · 发表于 2015-12-2 20:53:31

Y轴强度会有变化。

lhblhb007 · 发表于 2015-12-2 21:00:34

xshhh 发表于 2015-12-2 20:53. B% j H: n$ @: p) E) x$ i
Y轴强度会有变化。

Y轴应该是这种结构最薄弱的地方了。有什么改进方案？

LUYAOFENG · 发表于 2015-12-2 21:07:35

看似简单，其实各方面要求挺高的，等做好了加工个叶轮给大伙瞧瞧，期待作品中。

95321442 · 发表于 2015-12-2 21:07:58

哦呦很叼不错哦

95321442 · 发表于 2015-12-2 21:09:46

多大主轴？看前面多重屁股后面加宽加重

lhblhb007 · 发表于 2015-12-2 21:11:04

LUYAOFENG 发表于 2015-12-2 21:07
9 {' K( H& h$ J8 b+ C, }看似简单，其实各方面要求挺高的，等做好了加工个叶轮给大伙瞧瞧，期待作品中。

谢谢支持！五轴的后处理还不会弄呢，在学习中。
还需要高人指点。

LUYAOFENG · 发表于 2015-12-2 21:14:23

Y轴可参考牛头刨结构，不知可行？

woshikaka · 发表于 2015-12-2 21:29:28

持续关注，期待成品

ido · 发表于 2015-12-2 21:40:21

非正交。。厉害
