不用再为电池老化而担忧

四狗 · 发表于 2009-8-12 12:07:54

导线用模型用的 200 度硅胶线，软，耐高温，耐操。

gztv008 · 发表于 2009-8-12 12:08:37

本帖最后由 gztv008 于 2009-8-12 12:25 编辑

图中电解电容器极性接反了，通电后它会爆炸的！ ---------------------------

对对，匆忙画错了，谢谢更正

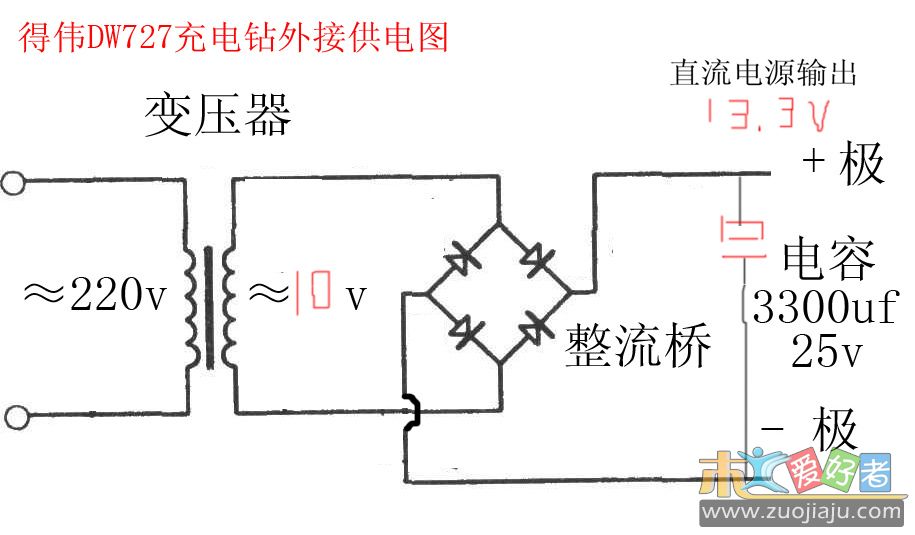

新供电图 DW727充电钻整流图.jpg

电压经过滤波后会升高三分之一，大约13.3v，电容容量越大，电压越平稳，不过电容的体积也越大，耐压值选为25v，3300uf（16v其实也可以的，16v的，相同容量，体积比25v更小），自己到电子市场选购，在此提醒，不用选那些什么hifi电容，在此使用没有区别的。

最好先选好导线的长度，确定阻值后，再选变压器的电压，不经过滤波的选12v变压器，

要滤波的，选10v

如果导线要绕地球一圈的，变压器的电压这样计算：

12v（充电批电压）+25A（充电批的电流）x 导线电阻（是2条的阻值）=整流滤波后的电压

整流滤波后的电压 x 2/3=变压器的电压

请继续更正，

陈佰强 · 发表于 2009-8-12 12:32:38

这个实在有必要做记号记着改装的时候参考用

动力无限 · 发表于 2009-8-12 15:19:07

图中电解电容器极性接反了，通电后它会爆炸的！ ---------------------------
/ n- R( w6 g- ]. \
* A4 }5 H {2 w) I" E |+ s) j$ }对对，匆忙画错了，谢谢更正 ( x3 D9 X# v8 _: V+ G6 d' v2 {
5 g) B& x4 H% B0 N$ l& f
新供电图125914! J0 I; [" q/ E8 J, C% }8 {
8 U4 Z$ f) Z( C
电压经过滤波后会升高三分之一，大约13.3v，电容容量越大，电压越平稳，不过电容 .../ c( N4 L c0 D
gztv008 发表于 2009-8-12 12:08

既然改了就改彻底一点吧，把这个也改改：

hwshws · 发表于 2009-8-12 20:00:27

我来补充下要是整流桥和变压器的电流足够的话电线没必要那么粗大家不知道见过电动车的电线没好象不粗壮吧电动车的电机功率比电钻大吧再就是电动车的电路上串了保险丝的? 电池里面的触点不是很大的就是一铜片或铁片电流没那么大

hwshws · 发表于 2009-8-12 20:02:28

误区! 直流钻电流有多少?10A?20A?

四狗 · 发表于 2009-8-12 22:34:47

我来补充下要是整流桥和变压器的电流足够的话电线没必要那么粗大家不知道见过电动车的电线没好象不粗壮吧电动车的电机功率比电钻大吧再就是电动车的电路上串了保险丝的? 电池里面的触点不是很大的就是一铜片或 ...7 Y+ K# ?# ~3 t8 j5 ^. w! M
hwshws 发表于 2009-8-12 20:00

电动车才多少A，空调的功率大，你看空调才多少A

四狗 · 发表于 2009-8-12 22:36:48

误区! 直流钻电流有多少?10A?20A?
, L8 U! |- s8 u& p1 ]) _* Ehwshws 发表于 2009-8-12 20:02

得伟 18V 电钻，空载 5-6A ，带载最高 20A ＋，堵钻估测 25A＋

角磨，圆锯等电流更大

luiwhou · 发表于 2009-8-13 00:03:30

角磨，圆锯等电流大带不动

luiwhou · 发表于 2009-8-13 00:05:23

你的变压器功率小了得伟 18V 电钻，空载 5-6A ，带载最高 20A ＋

魔云极光 · 发表于 2009-8-13 00:29:02

我说这帮唱反调的人儿，你们到底用过没用过，就站那唱反调？几个好像用过的说没问题，一群好像没用过的在那唧唧歪歪说什么电容电阻电线太细。我说你们到底谁这么用过了？用过了再出来做个测评，上个参数。没用过的纸上谈兵点到为止，说得大伙都晕晕乎乎的，显得你们博学多才了是怎么的？
抬杠是这坛的专利吗？

gztv008 · 发表于 2009-8-13 00:40:18

我来补充下要是整流桥和变压器的电流足够的话电线没必要那么粗大家不知道见过电动车的电线没好象不粗壮吧电动车的电机功率比电钻大吧再就是电动车的电路上串了保险丝的? 电池里面的触点不是很大的就是一铜片或铁片电流没那么大

其实功率、电流、电压、电阻都有关系，电压=电流x电阻，功率=电压X电流，所以家用电器是1000w的，用220v电源，电流不到5A，如果用110v的话，电流就接近10A了，所以不能用功率来判断电流和电线的粗细

gztv008 · 发表于 2009-8-13 00:48:13

你的变压器功率小了得伟 18V 电钻，空载 5-6A ，带载最高 20A ＋

---------------------

根据功率=电压平方÷电阻，电压=电流X电阻（这是初中物理），假设得伟 18V 电钻的电阻是1欧姆（估计没有这么大），那么电流就是18A，功率就是324w

有得伟电池钻的木友能否提供一下马达的阻值，------要直接量度电檫的两端，不要度电池头，因为经过了调速，不准的。

evovi · 发表于 2009-8-13 02:36:05

看我的贴，http://www.zuojiaju.com/thread-26563-1-1.html

lym5336 · 发表于 2009-8-13 03:52:44

54# hwshws
我也来啰嗦几句！！！！
   电动自己行车的电源线不粗，有两个原因，
1.电动自行车电机的供电电压远比电批的电机供电电压高的多（36V-48V）,在电机功率不变的情况下电压越高流过电机的电流也就越低。我们看看功率与电压还有电流之间的关系就一目了然    P=VxI 即功率=电压X电流
2.电动自行车电机的功率也不是很大（180-250W）按250W/48V的电机来计算，电流才5.2A,这样小的电流当然不用很粗的电源线了。在实际应用当中铜芯线的安全电流一般都选在 5A/每平方毫米  以内
如果电批的功率是250W电源是12V那电流就应该是20.8A,功率是一样的电流却翻了差不多4倍，电源线不用粗点线肯定发热甚至烧起来了。
  说的不妥的地方希望各位多指教 !!!!!
