不用再为电池老化而担忧

zhongli09 · 发表于 2009-8-11 19:59:20

你快点老实交代 ~~

合成胶 · 发表于 2009-8-11 20:08:12

大家说的很好，很能让人长学问啊

捞仔 · 发表于 2009-8-11 20:30:49

这样的帖子该封

riwsk · 发表于 2009-8-11 21:06:49

学习了，但有点吊胃口！！！

gztv008 · 发表于 2009-8-11 22:33:31

老兄，我再帮别人补充一点：低压大功率直流工具它满负荷工作时的电流非常大！几十安培的强大电流，请问你打算用多粗的铜线缆来接变压器输出到工具这段线缆？而且要多长？粗铜线缆太长，会增加工具的重量、成本和影响操控性；如果太短就有很多弊端，比如当你站在人字梯上对着天花板打钻，你就必需连变压器都一起扛上去，人字梯能落脚的地方本来就小，弄不好你连人带变压器、手钻都一起滚下来。

----------------------------------

我是把变压器，整流桥，降压电阻，装在一段10cmx10cmx10cm的铝方中，然后镶在手电钻下，就像一块电池，由于电钻在另一个地方，图片迟点上，我的变压器是50w 6v的，电流大约10A,所以不重。

lym5336 · 发表于 2009-8-11 22:33:32

31# gztv008
如果需要12V电源还有个办法，那就是利用电脑的电源盒，买个旧的也才5-10元，输出电源可提供10A/12V和20A/5V两组直流电源，能满足一般需要。（我的汽车微型电动打气泵就是用10A/12V这组电源，效果还不错。）

gztv008 · 发表于 2009-8-11 22:45:45

请问你打算用多粗的铜线缆来接变压器输出到工具这段线缆？而且要多长？

这是一个好像难以逾越的问题。下面我以得伟DEWALT DW727 12V，230w。

首先你要选用230w以上的变压器，电压12v，哪就选300w的吧，留点余量。

第二选整流桥（硅），根据：w功率=电压v x 电流A，得出300w÷12v=25A，这是选用整流桥（硅）的大小，要预留余量，选50A的整流桥（硅）吧。

以上两件可以在淘粪网上找到的。

最后连线的问题---最关键的了。

lym5336 · 发表于 2009-8-11 23:07:30

41# gztv008
lz说的有道理！功率太大就不适合改变压器供电了。按25A电流计算，电源线的切面积起码都要选6平方毫米的铜芯线，那样线的重量就是负担了。

gztv008 · 发表于 2009-8-11 23:25:17

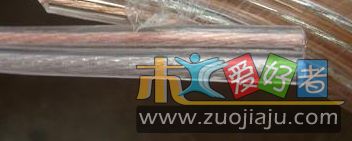

最后连线的问题---最关键的了。因为我没有DW727充电钻，不过我推算，用喇叭线作为连接线，应该没有问题，不过另一个问题出现了，导线电阻，因为电压v=i电流 x r电阻，连接导线后，电压会降低。怎么办？顶就继续说！！！

喇叭线-----不会太重吧。

lym5336 · 发表于 2009-8-12 00:24:41

43# gztv008
如果用粗点的喇叭线应该没问题了，至于导线电阻的问题只要不是接很长的线，就算有点电阻也影响不大，你就当它欠压工作嘛！（在实际使用中当电池电压从12V降到11V时，在没有仪表监测的情况下直观感觉应该不是很明显）你又不是在计量室搞精密测量，不必那么严格要求。在没有电池的情况下有这样的变压器做替代已不错了。

gztv008 · 发表于 2009-8-12 00:51:48

终结篇：

导线是非常重要的，电池批的阻值只有2-4欧姆左右，假如你的导线也是2欧姆的话（导线越长阻值也大，还要乘以2，因为是两条的线），总电阻=2欧姆（单线电阻）x2=4欧姆，哦呵就是等于工具的阻值了，那时工具只有一半的转速----头痛吧。

整流桥（硅）一定要散热，否则会变烙铁的！！！！

lym5336 · 发表于 2009-8-12 01:59:30

本帖最后由 lym5336 于 2009-8-12 03:51 编辑

45# gztv008
铜芯线电阻很小的，我刚才实际测量了一下电阻值，截面积实测3.8平方毫米的铜线，长度8.8米，电阻0.04385欧姆.每米约等于0.005欧姆。（测量电桥为QJ44双臂电桥）
10米长度就应该是0.05欧姆双线也就是0.10欧姆。如果铜线再粗点电阻还会更小.我想这点电阻不会影响太多吧！！！！

libing6189 · 发表于 2009-8-12 03:47:32

图中电解电容器极性接反了，通电后它会爆炸的！

lym5336 · 发表于 2009-8-12 03:59:54

呵呵！图中所画电容果然是极性接反了！

湘辉五金机电 · 发表于 2009-8-12 11:13:03

方法不错
