ECUT四轴控制卡不会接，谁能帮忙看看

onlyls · 发表于 2015-8-29 19:18:15

trm999 发表于 2015-8-29 19:09: R9 `3 y) o, v
这个卡我的也是24V的，可是我用的手机充电器电源，除了变频器调速有影响，其他都没问题

手机充电器不都是5V的吗?

trm999 · 发表于 2015-8-29 19:18:53

总之你有说明，按照说明一步一步来就对了，其实很简单的

trm999 · 发表于 2015-8-29 19:20:57

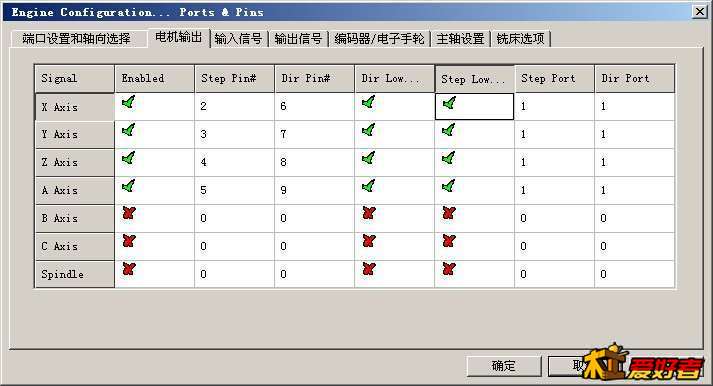

我的说明第八页和你发的图片不一样，你看看是不是那里错了

trm999 · 发表于 2015-8-29 19:22:31

我的第一行是2 3 1 1
第二行4 5

三行 6 7
四行 8 9

onlyls · 发表于 2015-8-29 19:24:04

trm999 发表于 2015-8-29 19:221 i+ |1 h+ h7 C, C
我的第一行是2 3 1 1
3 q: ]6 ^, D/ N# A第二行4 5

那个是默认的，3.042版是你那样，3.041是我这样。另外你后面的2列对号跟我的一样吗？

trm999 · 发表于 2015-8-29 19:27:00

onlyls 发表于 2015-8-29 19:24
4 ] R0 k: a6 l1 y) u那个是默认的，3.042版是你那样，3.041是我这样。另外你后面的2列对号跟我的一样吗？

那两个一个是信号倒置，一个是换方向，但是都会动的，另外端口设置和MACH3的版本没关系的，因为咱们用的USB卡，不是维宏卡

onlyls · 发表于 2015-8-29 19:29:19

trm999 发表于 2015-8-29 19:27( _# n6 E7 d9 s% |* C* R
那两个一个是信号倒置，一个是换方向，但是都会动的，另外端口设置和MACH3的版本没关系的，因为咱们用的U ...

那可能就是mach3里输出信号哪里我没设置造成的了

ZhaiJian · 发表于 2015-8-30 20:20:25

xj895 发表于 2015-8-29 16:59
$ G3 w7 G2 V6 T8 o/ d6 S6 m$ G: C. p: d我也用的是你这种卡，设置很重要，要么就不会动。还有他这个卡的对刀线和其他的不一样，我也一直没接，对刀 ...

这种卡速度快不快稳不稳定呢，以前都是用的pci

lln778899 · 发表于 2017-7-18 21:40:03

我的jj也是这种卡想装上机械原点和限位开关，不知道怎么装，有知道的吗给讲讲。原点开关是不是要接到限位开关内侧呢

宇希110 · 发表于 2018-7-11 21:04:20

这个手轮怎么接线？

宇希110 · 发表于 2018-7-29 14:34:02

onlyls 发表于 2015-8-29 19:01* |: ]2 q+ H' V4 E4 ~
插件装了

这个卡的插件可以发给我试试吗？
