关于减少丢步方式的一个疑惑，忘师傅们指点

glide5 · 发表于 2015-8-21 21:49:46

usbcnc丢了一步，问下师傅是否可以通过同步带减速减少丢步的可能性。

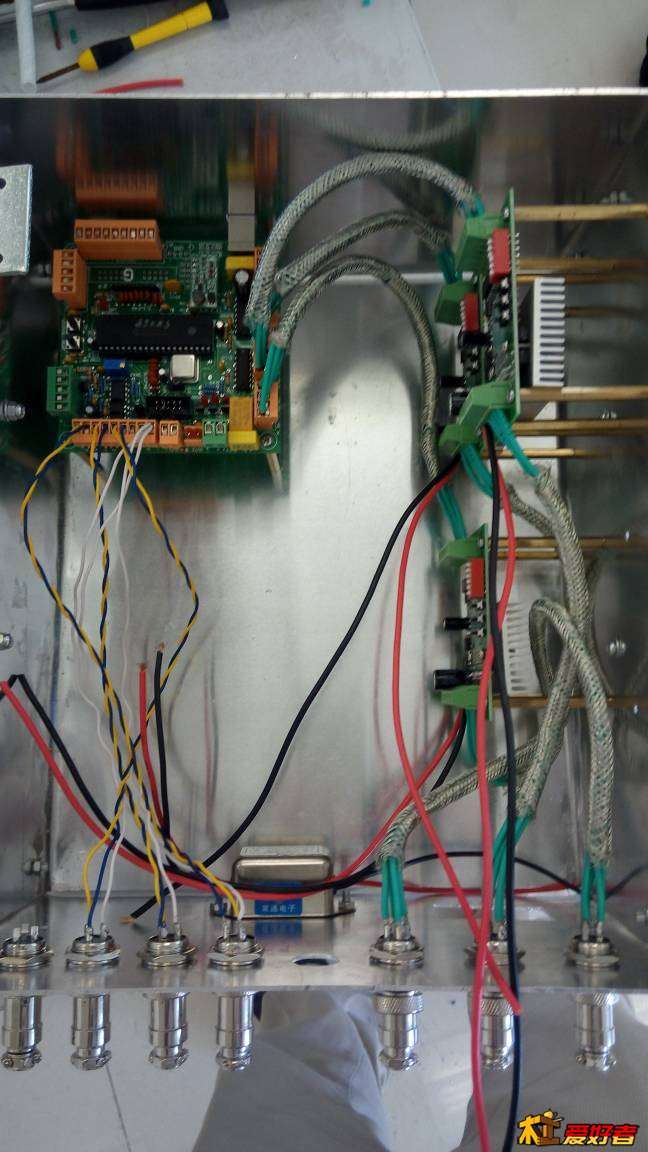

全部的控制线都是屏蔽线，箱子里面的也做了屏蔽电源带滤波器，笔记本电脑电源也有磁环，控制箱自己做的密封铝的。
关于丢步，目前认为可能是电源箱没有接地，是否有其他因素导致丢步。预算有限，不想换并口板，主要是电脑没有并口接口。
如果换脱机的有什么推荐啊，谢谢各位师傅

lsnes · 发表于 2015-8-21 21:54:45

这不丢步才怪

ldw888 · 发表于 2015-8-21 21:55:54

必须丢步换吧我就是受害者

yuxueyou · 发表于 2015-8-21 21:56:21

我认为是USB传输的速度不够才丢步的，所以建议最好不要用USB接口

glide5 · 发表于 2015-8-21 21:56:38

lsnes 发表于 2015-8-21 21:54
1 x2 Z$ B: h$ e3 c! N+ v这不丢步才怪

求师傅指导，为什么会丢步，怎么解决？

glide5 · 发表于 2015-8-21 21:57:27

那就是usb板子的问题了

nts123294018 · 发表于 2015-8-21 22:13:00

用伺服+维宏卡

glide5 · 发表于 2015-8-21 22:16:40

nts123294018 发表于 2015-8-21 22:13
3 C) W! [7 F1 n用伺服+维宏卡

伺服是好，价格高，维宏卡是不是mach3卡，新手不知道望告知，谢谢

lsnes · 发表于 2015-8-21 22:48:46

glide5 发表于 2015-8-21 21:56! S( K% J5 t. [7 F; i* s2 n4 H& _
求师傅指导，为什么会丢步，怎么解决？

假设你1.8度16细分：
整步1圈200HZ（也就是脉冲下同）
细分1圈3200hz
丝杆螺距5毫米，走1毫米需要640hz
按你的usb板子的单片机来看应该是STC那种垃圾片子，自身工作频率24MHZ，出去处理、中断、延时、分频等步骤，每轴分配到最大脉冲群速度应该在10khz左右（多了就数据混乱表现为失步）
那么问题来了10khz是什么呢？10000/3200=3.125，3.125*60=187.5RPM，187.5*5=937.5（F值）
所以你的机器最大加工速度不得大于900，超过肯定出现怪异

glide5 · 发表于 2015-8-22 06:32:03

lsnes 发表于 2015-8-21 22:48 & h) R; o% f) O$ a+ C% X
假设你1.8度16细分：( i9 D) o' K9 o3 c4 v/ u
整步1圈200HZ（也就是脉冲下同）$ w6 K8 U) t4 a* x
细分1圈3200hz

受教了，这些理论很牛。我也愿意学习，求师傅告知

whipen · 发表于 2015-8-22 09:32:56

我的维宏卡也丢步，不过不知道丢了多少步

心烧不退 · 发表于 2015-8-22 10:53:04

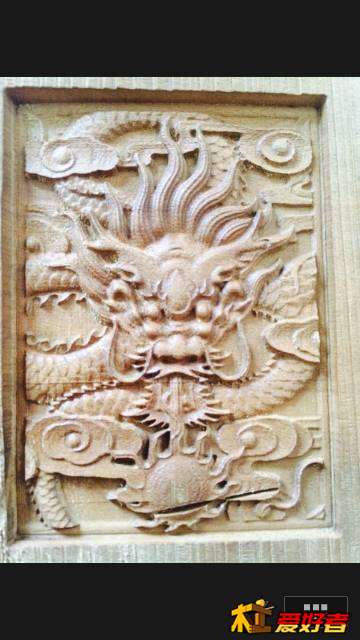

理论的我不会，想到头都痛了，我用的就是类似这种控制板，单轴25K输出，稳定性差到无朋友，换了三块还是经常出现停机现像，就是在这样恶劣的环境下做了几百块木牌子，浮雕加工速度为F1875 加速度为300，直线空跑设到F8000，加速度400，没有明显失步。(丝杠是1610，驱动是M542，好像是256细分，电机是3A的，控制软件是CNC USB Controller）

lovebsm · 发表于 2015-8-22 17:19:17

屏蔽不是简单的事，你的屏蔽不一定正确，还有，你这感觉好像也不太像电机丢步造成的，能发机器看一下吗？

trm999 · 发表于 2015-8-22 17:37:12

屏蔽不接地，那就成电容了，你这还没加变频器和伺服，要是加了估计就一塌糊涂了

glide5 · 发表于 2015-8-22 18:15:33

trm999 发表于 2015-8-22 17:37
1 i. @" C% f! h, f屏蔽不接地，那就成电容了，你这还没加变频器和伺服，要是加了估计就一塌糊涂了

这就马上接地，谢谢指导
