[其它] 电动粽角榫(9)

[复制链接]
发表于 2015-8-9 14:55:24 | 显示全部楼层 |阅读模式
本帖最后由 gztv008 于 2015-8-9 15:22 编辑
! @! F- j% _- y7 T
# h2 m. D2 L7 a! a时间很少,连续剧不连续,请大伙原谅一下
9 \5 f$ V; A4 K& ^& ?: C
1 J/ \+ r4 _% F+ F# s
这是凳面的制作过程,4块木条开榫头,台锯+辅具开的9 A9 f6 L) m% [  Z$ B
8 a! V* ]/ {9 a: U- v$ }

, c' \* q  Q2 p& q% A0 M

+ ?) P* m( C8 N3 L" K: t5 w* j P1120593.JPG P1120594.JPG P1120595.JPG
) u: s: d2 g, f+ M8 F$ s7 C- C3 c( D. H5 x6 R) c
3 d. U/ P8 h2 e

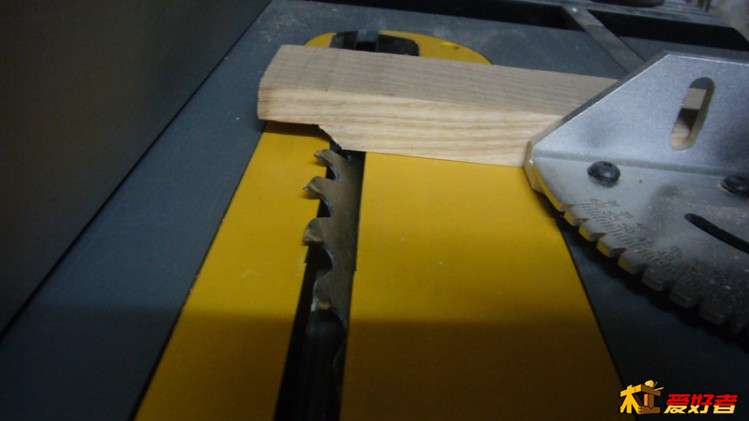

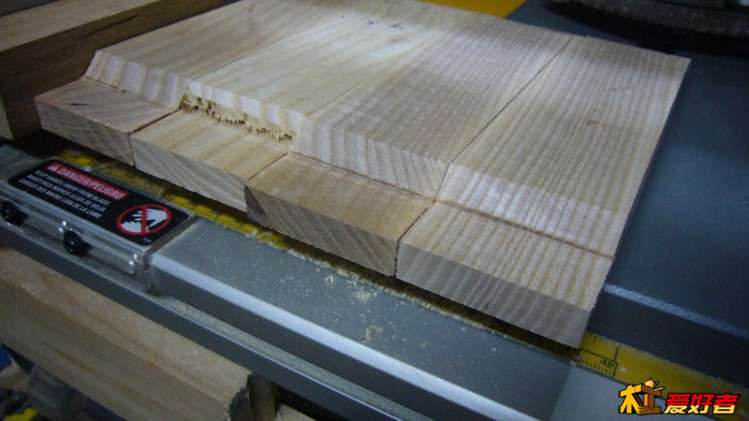

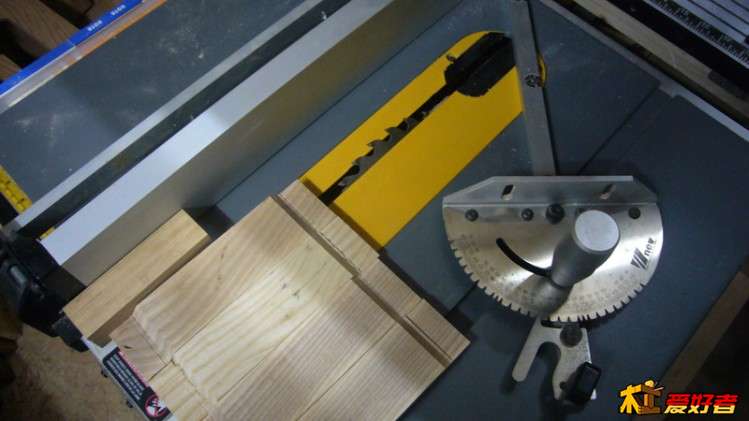

切斜边,原本打算做带弧度的,谁知雕刻机倒装台出了意外,唯有用台锯,第一次用得伟的745切斜边,看着锯片差不多刮到挡板了,心里面打鼓,还好一切还算顺利。
  U$ _/ X/ K$ K4 M- C8 [$ @0 e

8 h. _1 b9 n9 y! W# c# o" b P1120600.JPG P1120601.JPG P1120602.JPG P1120604.JPG P1120603.JPG P1120605.JPG + {; r4 Z* `; I* S! i9 U5 _
$ }4 T3 x) L7 L2 X/ N

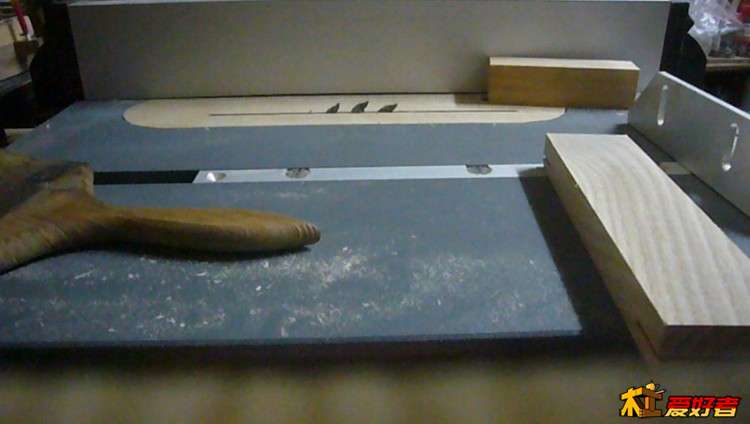

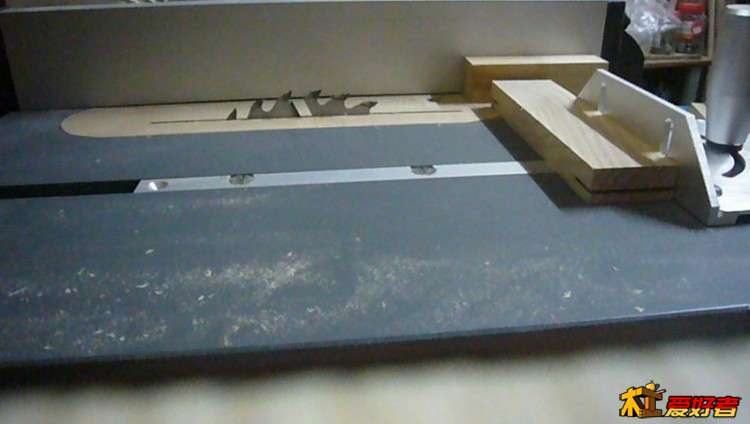

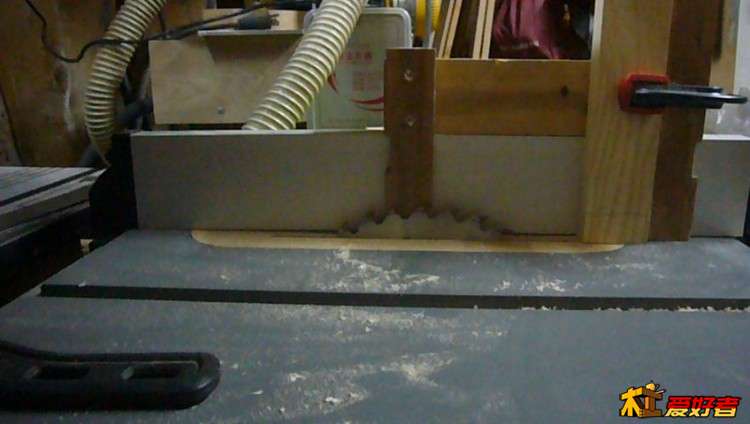

0 e# X6 h! k2 R/ \0 R贴着靠山的木方是防止锯出来的小木块顶上锯片的,操作时,将推把上的木块顶住木方,测量切割距离,这样切断后的碎木料因为锯片和靠山之间的空间大,就不会顶上靠山和锯片了
( T3 l. P! I" L4 v- l) B& M

! x) e' Y9 e0 u6 h. } P1120596.JPG P1120597.JPG 0 [" {- N, A7 }, H
9 i. p+ g) q, L, Q9 Y

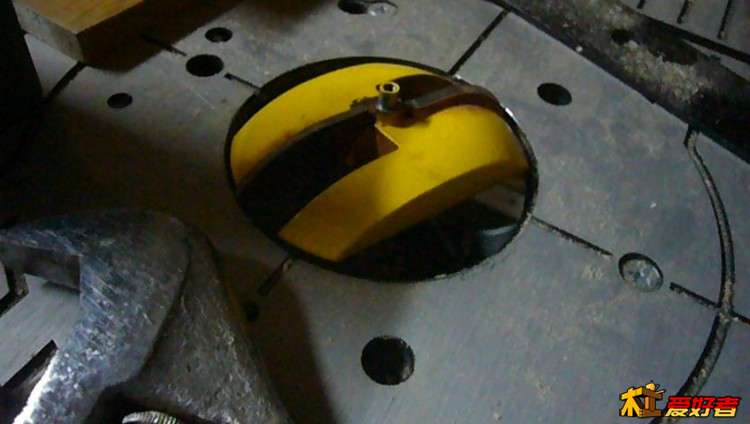

工匠的倒装台放不下这种大的弧形刀,: D# }! I0 `; c8 I7 ~
P1120599.JPG P1120598.JPG ! ]0 Z* G) N5 c

$ V9 P7 d8 R& G
- n1 o. _% o* N

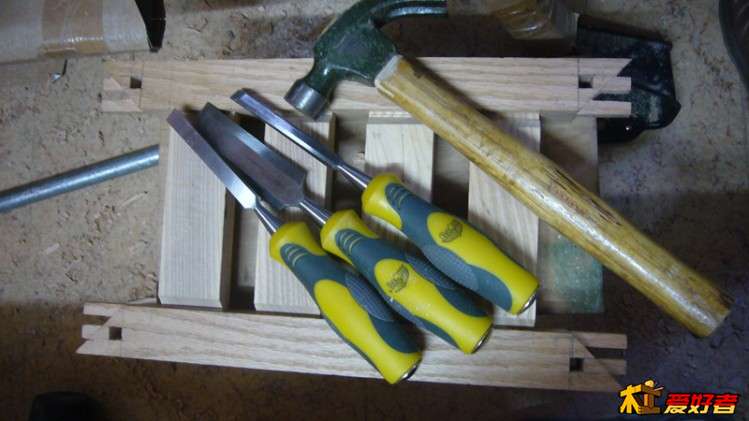

榫洞是全手动的,第一个是直接凿,发现先用台钻打孔后再凿会快些,后面7个就这样凿了2天,时间比电动的多花了几倍,而且还累人,不过手艺却改善了不少,凿是没有磨的,买来直接用,还不错。满地木屑。
1 y7 H, q( v1 Z. g9 K$ G8 A P1120660.JPG P1120665.JPG P1120661.JPG P1120662.JPG P1120663.JPG
( K$ L+ C- f* \5 w3 X) p( x+ c; i2 q: G7 ^( _+ x
# [) k$ H5 E4 H" h
, Q5 ]; F5 @8 ]6 m7 H# y$ C
" f  ^( N" X4 B

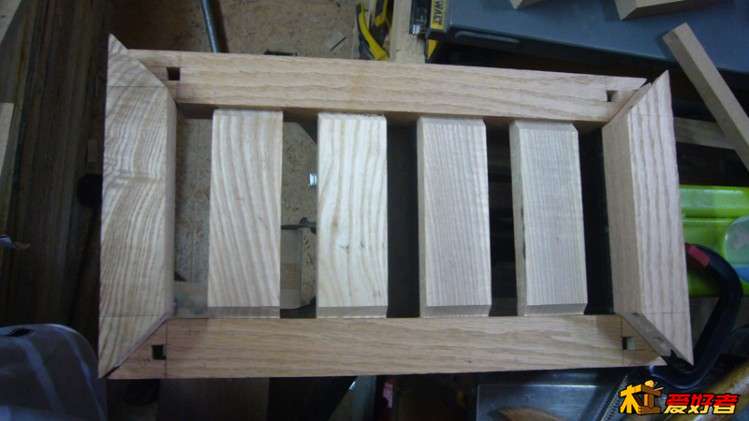

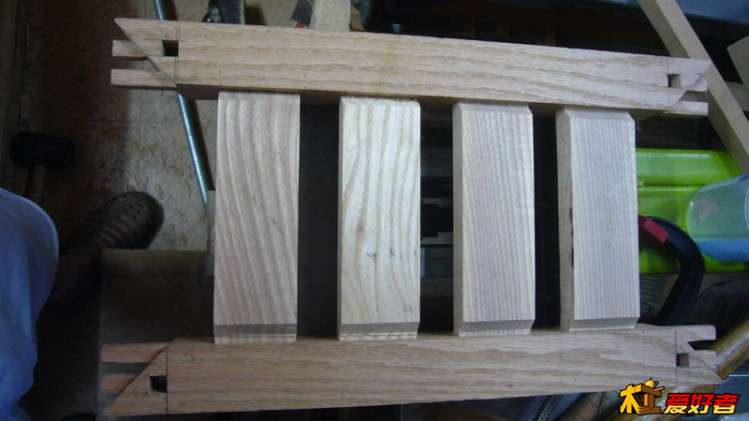

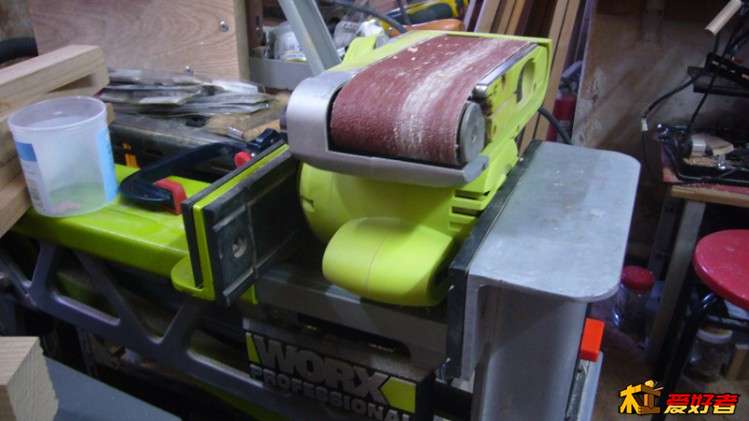

装好大约这个效果,没敢把两边的的粽角榫装上。比较紧,难拆。而且拆多了,担心损害榫头,本来打算用砂带机搞弧度,后来觉得斜角也不错,就算了,小老虎倒装砂带机,还行
$ }& m$ C- `3 A1 I! k2 N P1120664.JPG P1120666.JPG 5 j( n6 E% B3 H

7 r4 a- r2 ]( @6 _; d

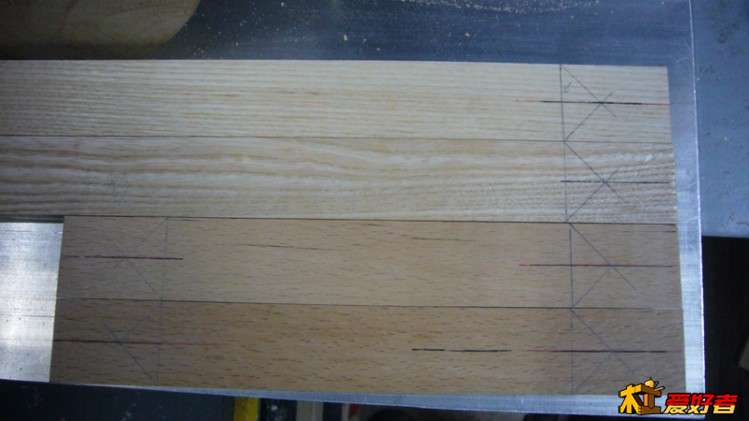

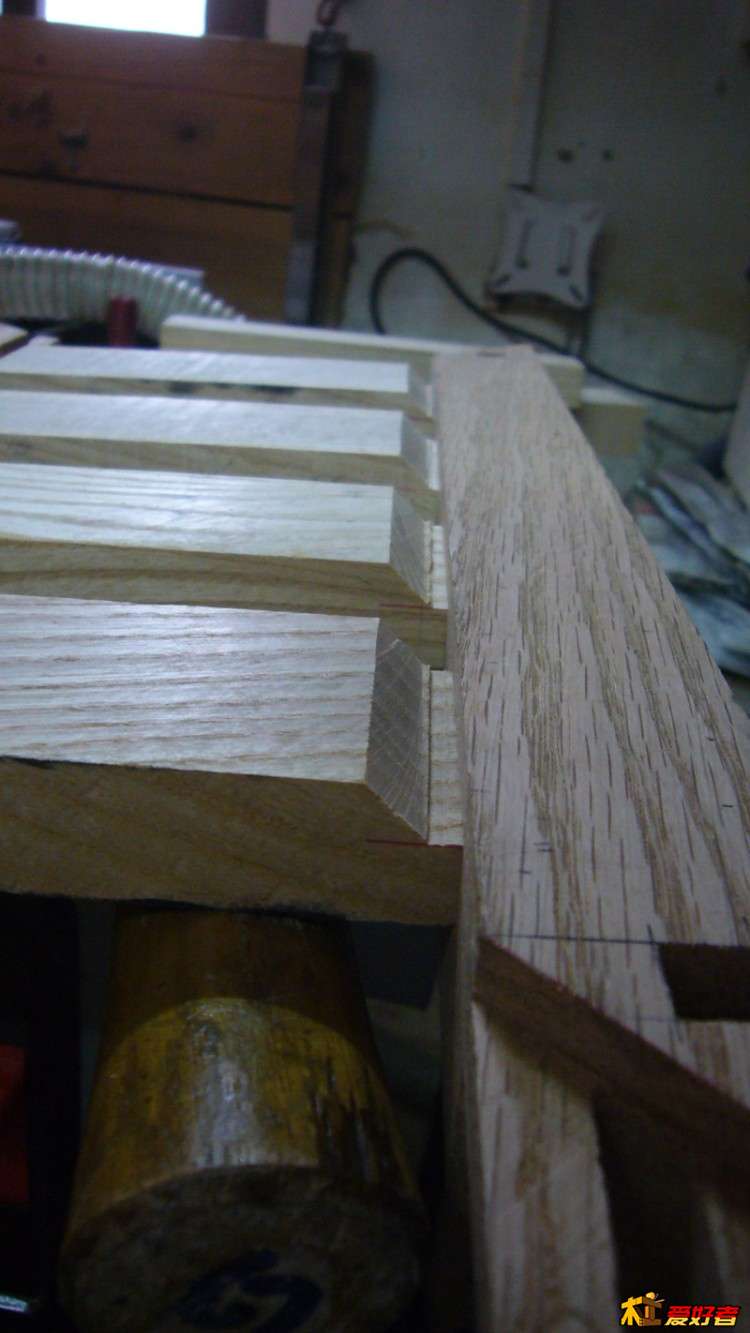

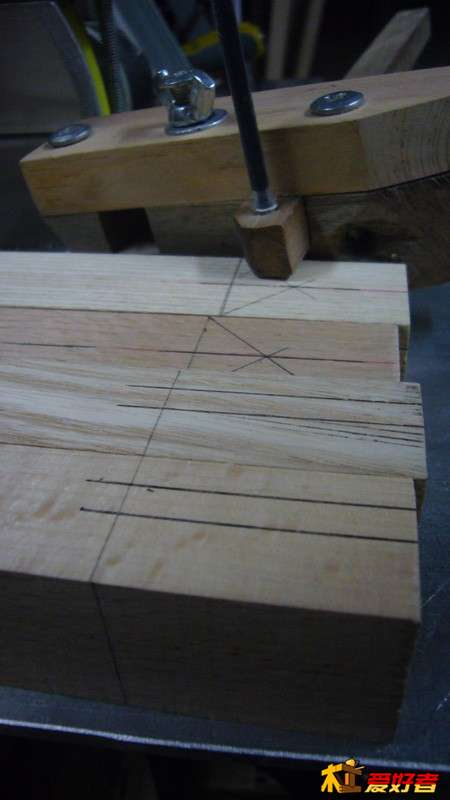

到另一个难点了,尖头榫,这个尖头榫网上有不少是错误的,正确的是带槽的才行,先划线,好的划线器会让你爱上划线这枯燥的工作的! D$ s! ], W) x
P1120668.JPG P1120669.JPG P1120670.JPG
* q/ f  J8 S/ c- S% M P1120671.JPG : i* ]- O7 ?- A6 j( f+ e

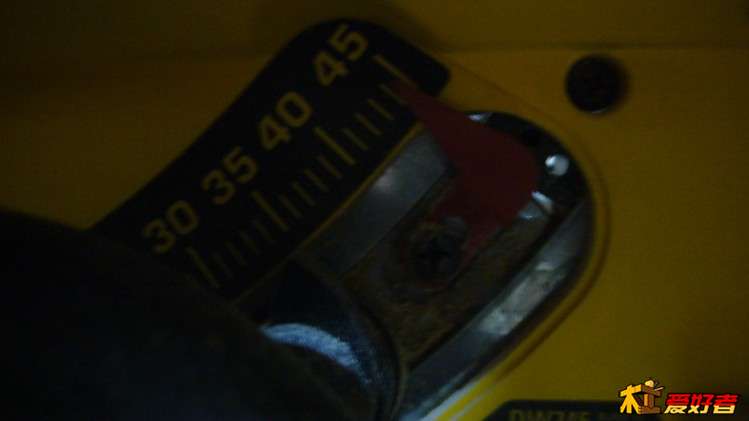

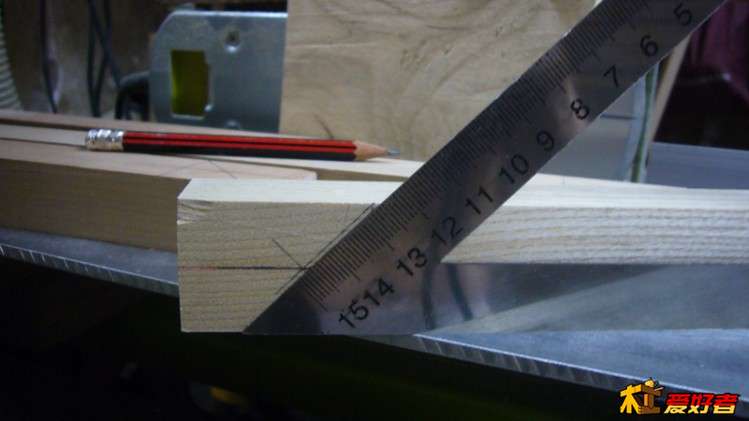

6 N0 S5 m# F+ F7 x8 n4 d3 u* Q/ c3 y画45°,师傅说的,原本还想搞60°什么的,还是觉得45°中规中矩些,
5 R% p) R( F5 {8 Z' d  ?0 N P1120667.JPG . ~) f- c8 _6 f2 r
: q+ l; J+ x2 g6 G  M' }8 |

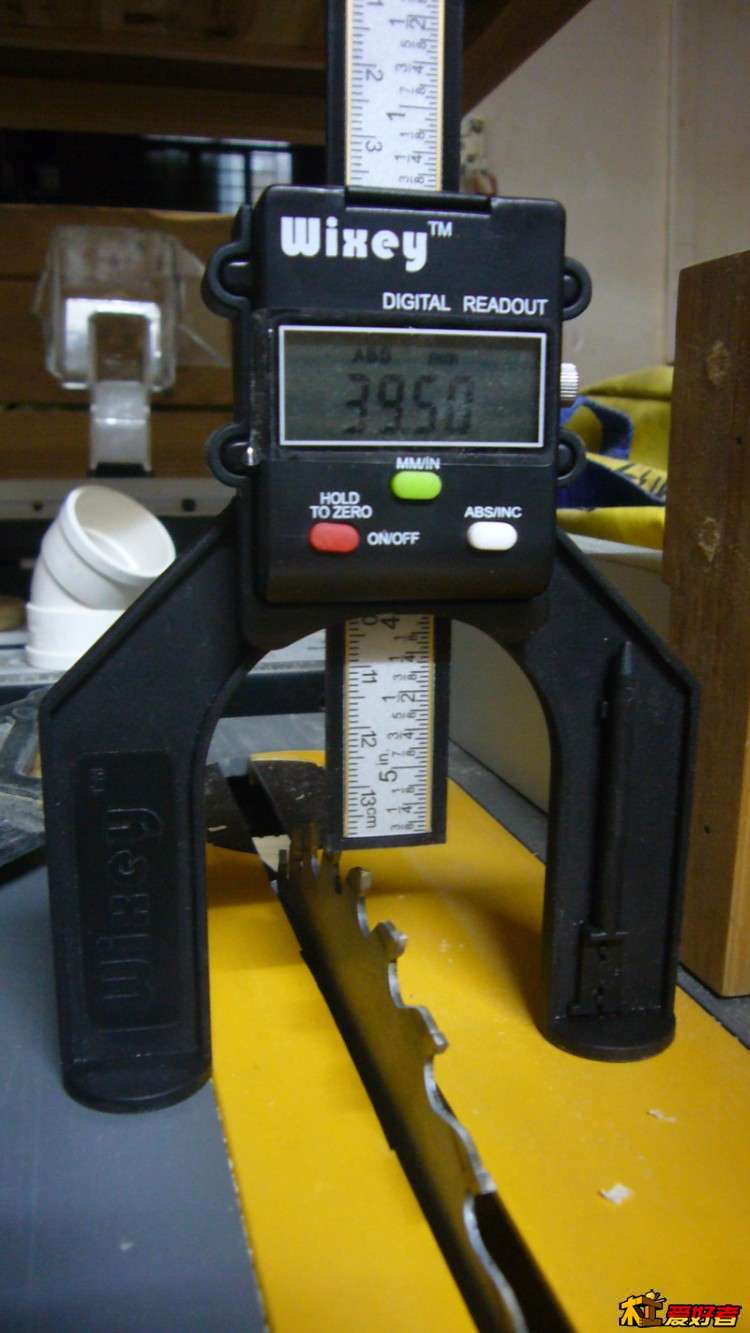

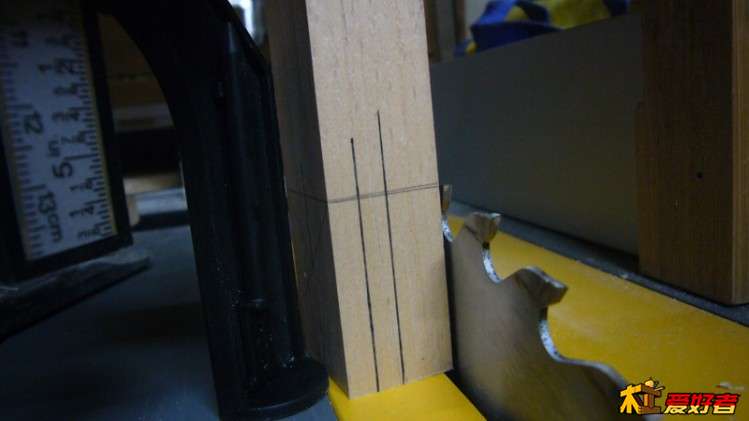

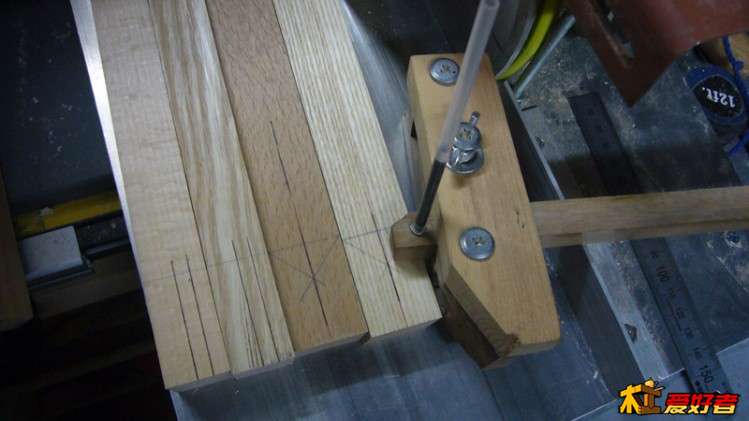

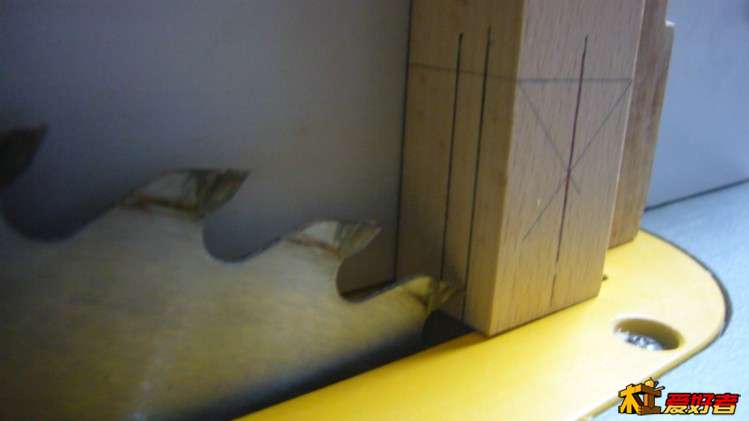

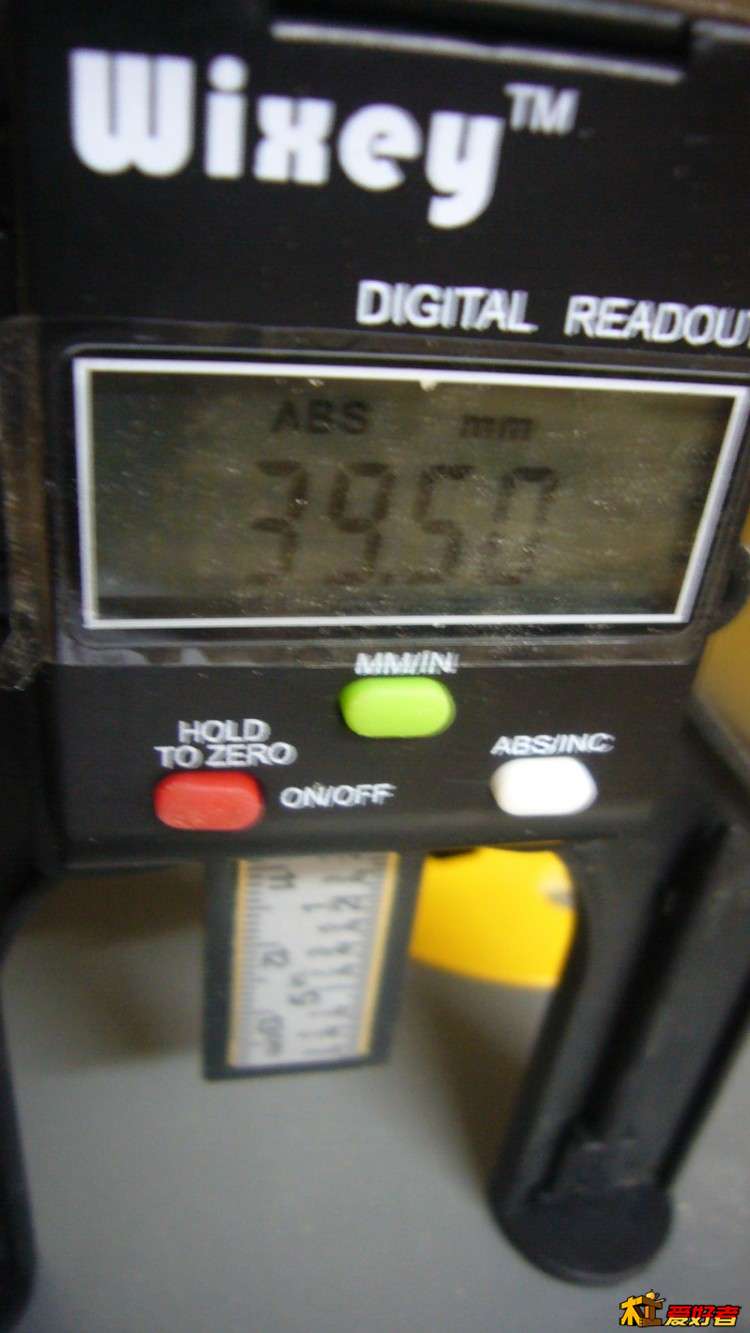

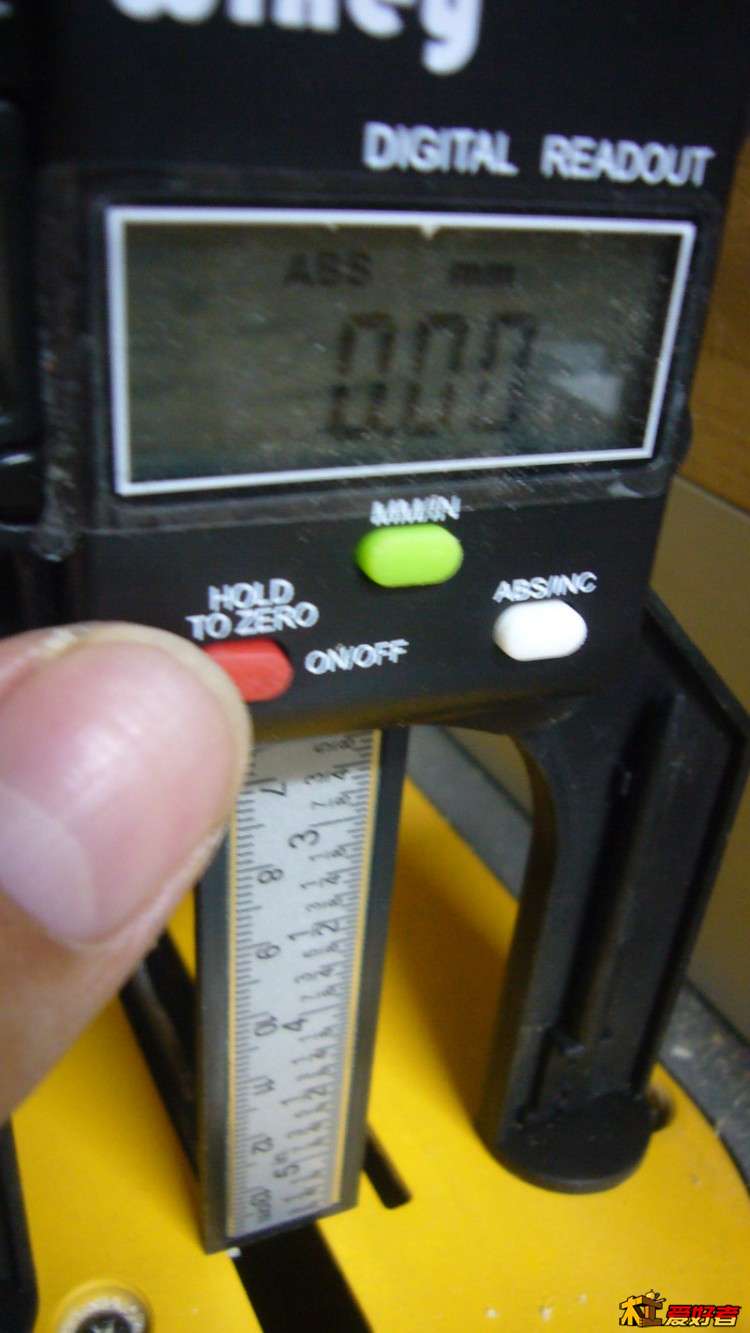

/ a8 M! X1 ?+ t开槽了,烧包一下,第一次用的量高数码尺。使用时先归零,然后调到你想要的高度,放到台锯中线上,即是主轴的上面,升起锯片,这样就好了,% L4 D1 C5 y3 i
P1120672.JPG P1120674.JPG P1120675.JPG P1120676.JPG 1 E* q$ w3 T+ e9 K7 C; ~2 J! U
8 Q6 U4 V  I2 o. t; e( L; F- ~. p
2 J$ ~* X8 P8 v, _5 A
不放心,还是用木料量一下,怕搞错。
: ~7 Y5 L* s7 Q4 K" C  j+ ^ P1120677.JPG ) L- y3 c' O1 @& V' l

; M4 r4 L8 ^, y' c; @

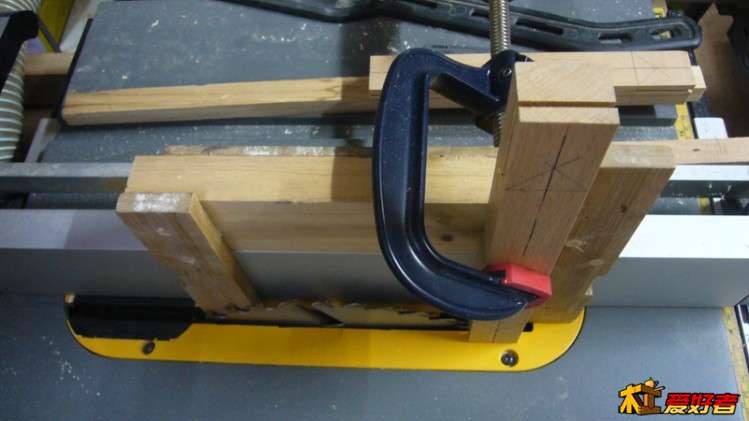

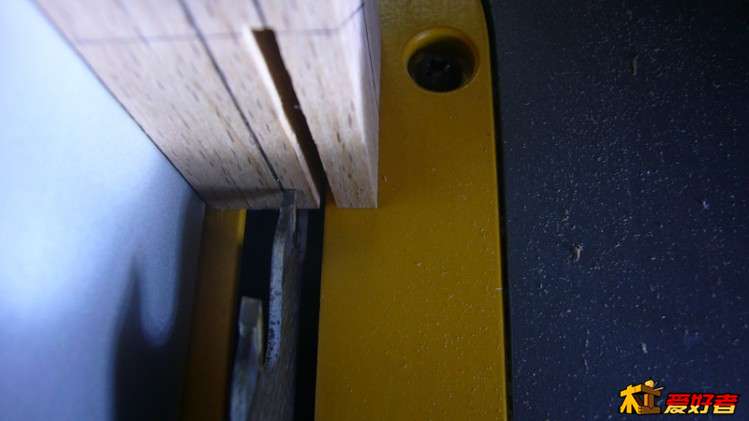

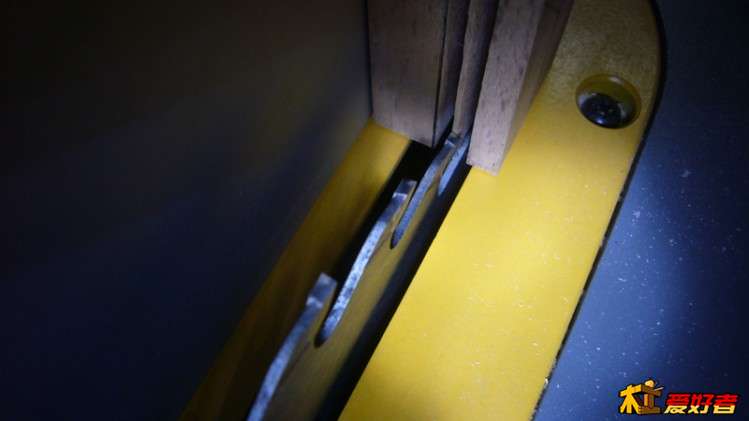

+ e) k& f, z1 L! I3 [) ]- b; z, [+ v0 t用辅具开槽,一共锯了3刀,赞一下得伟台锯的靠山,调整方便而且精确。
2 q- u- n, h* r) V7 t P1120680.JPG P1120678.JPG P1120679.JPG
, ]5 t$ h- }- ]$ X' h) K5 t; D" t5 Z6 E  N
  x" k, z7 h3 u9 M

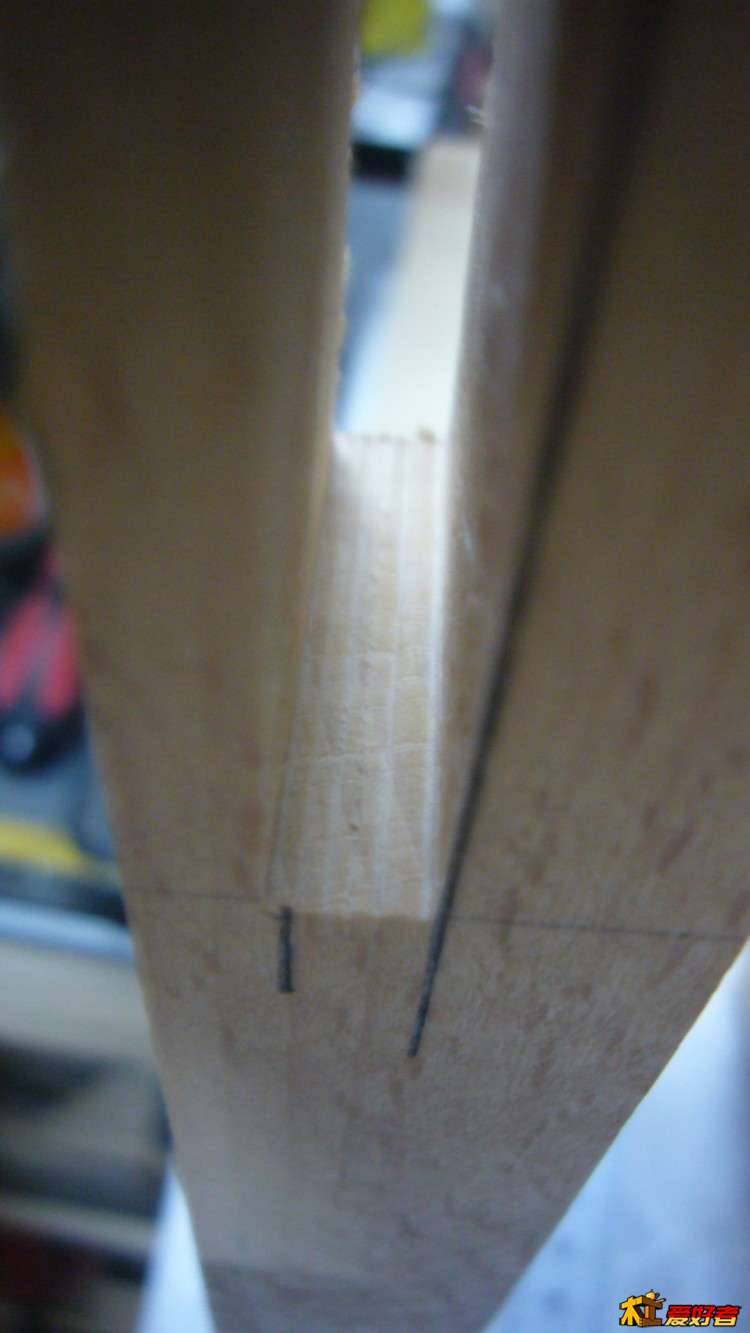

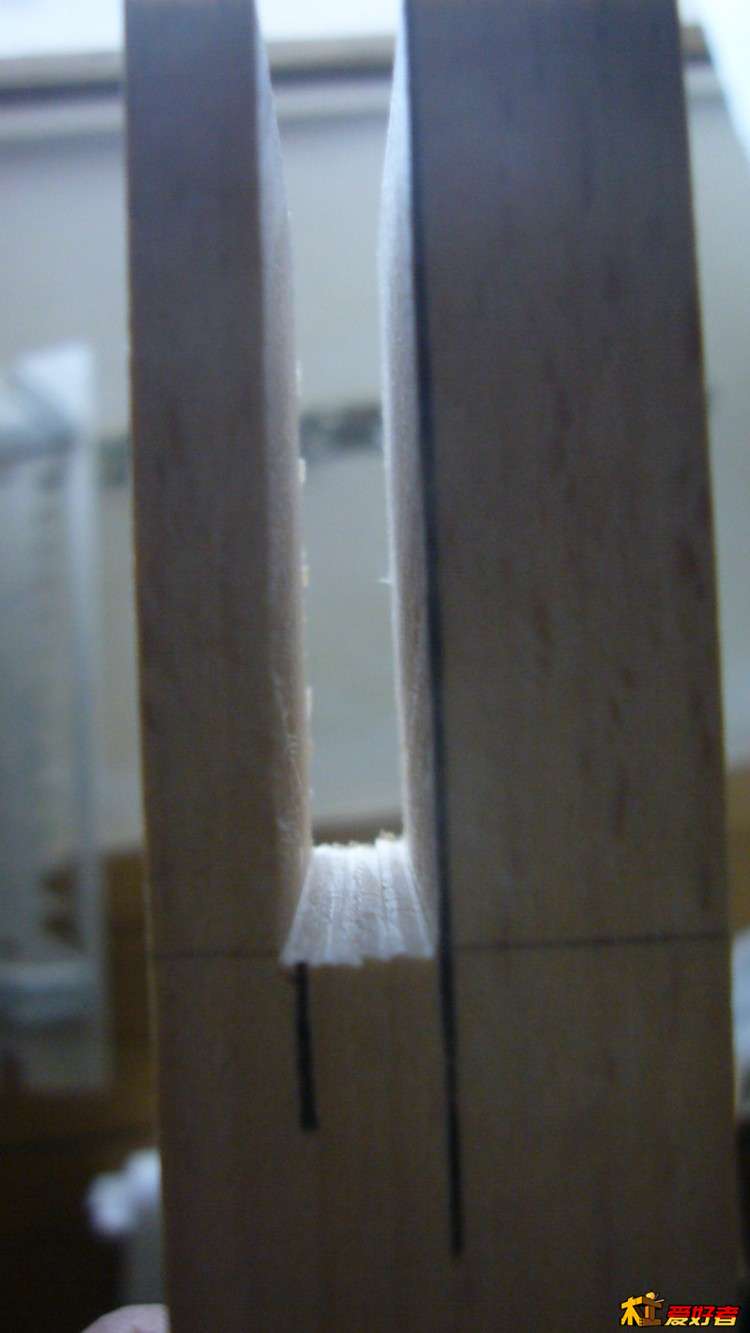

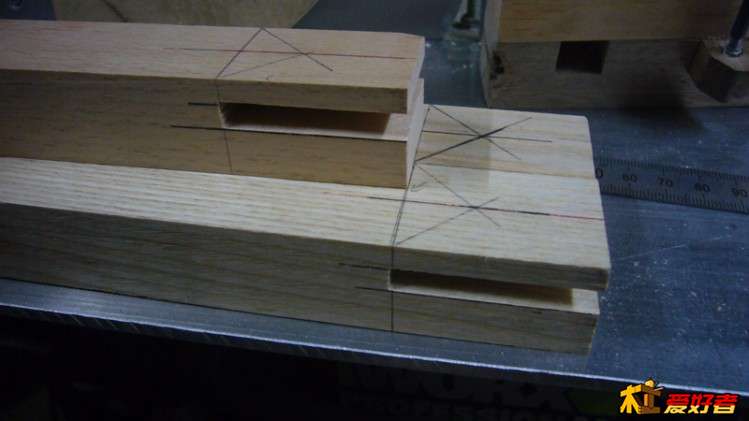

调到中间,将多余的切掉,榫槽出来了,由于计算有点失误,锯片的余量估计不足,外面的线切掉了,原先是6mm厚的尖头榫肩,现在变成5mm了,
/ W5 `0 N  |2 g) I P1120681.JPG P1120684.JPG P1120685.JPG P1120687.JPG P1120689.JPG ) j( g9 @% J5 q

2 U9 Y2 i3 |3 e* i# V3 E& A& n# j$ A
# X- W4 A& M5 ?- y1 M9 F

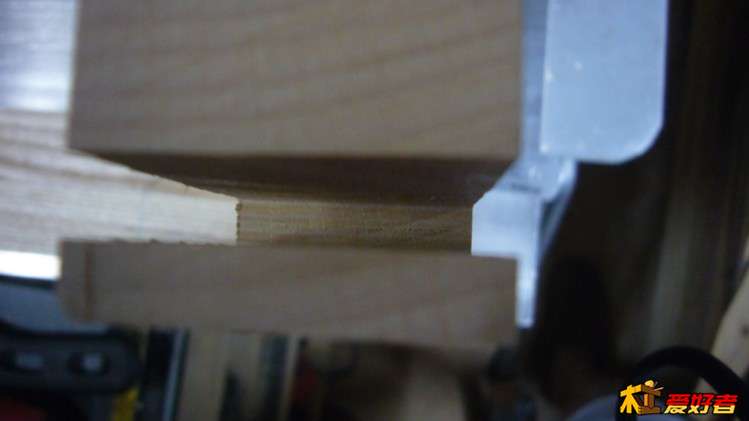

按斜线切掉多余的木料,带槽的箭头榫就出来了,下集就做尖头榫的榫洞' M& |$ r% M6 Z( W, L
/ P+ n/ q( \  {  d! Z4 f, f' H; s2 u, i* A4 i

3 N  l, @1 i! `8 f+ S
: e, m3 Q! T* J3 A
& `, b+ n& ^: d6 x: }5 U3 w

+ i5 @2 v$ ]6 ~  y5 g, e1 n! l' m7 _2 w$ X
  x' m3 p- w- D: S% s. i4 q
& a! \3 h4 j, Z7 @4 J

评分

参与人数 1刨花 +10 收起 理由
辽南盖州 + 10 各种辅具的应用才是亮点,期待下期宝剑头入.

查看全部评分

 楼主| 发表于 2015-8-9 14:57:09 | 显示全部楼层
本帖最后由 gztv008 于 2015-8-9 17:17 编辑
  _: \3 }0 \  Z; l' `; }  L. Z  M; v5 a$ z/ N

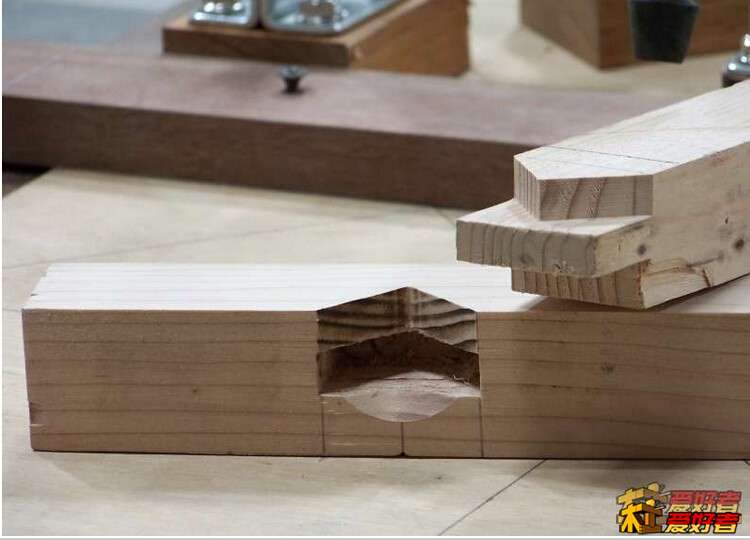

尖头榫洞也是带槽的,这也是比较麻烦的地方,要做严密非常不容易,
, ?( u' N" x  s  L
) I/ P. O4 ]; O' V' j: V

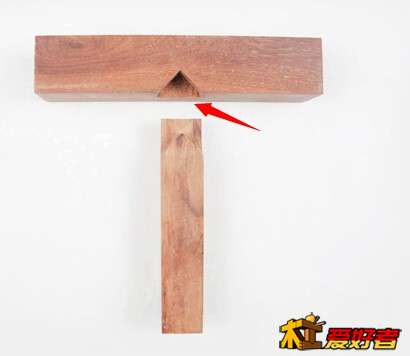

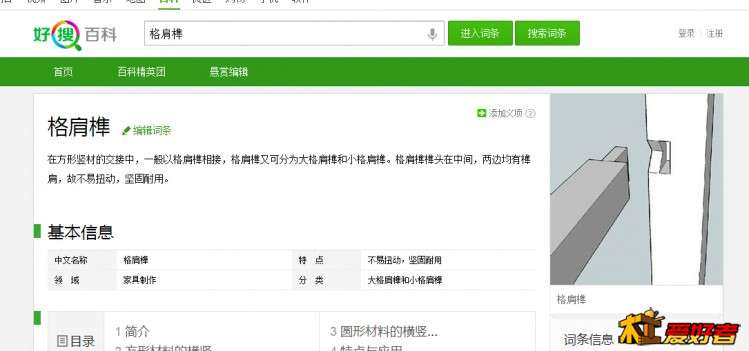

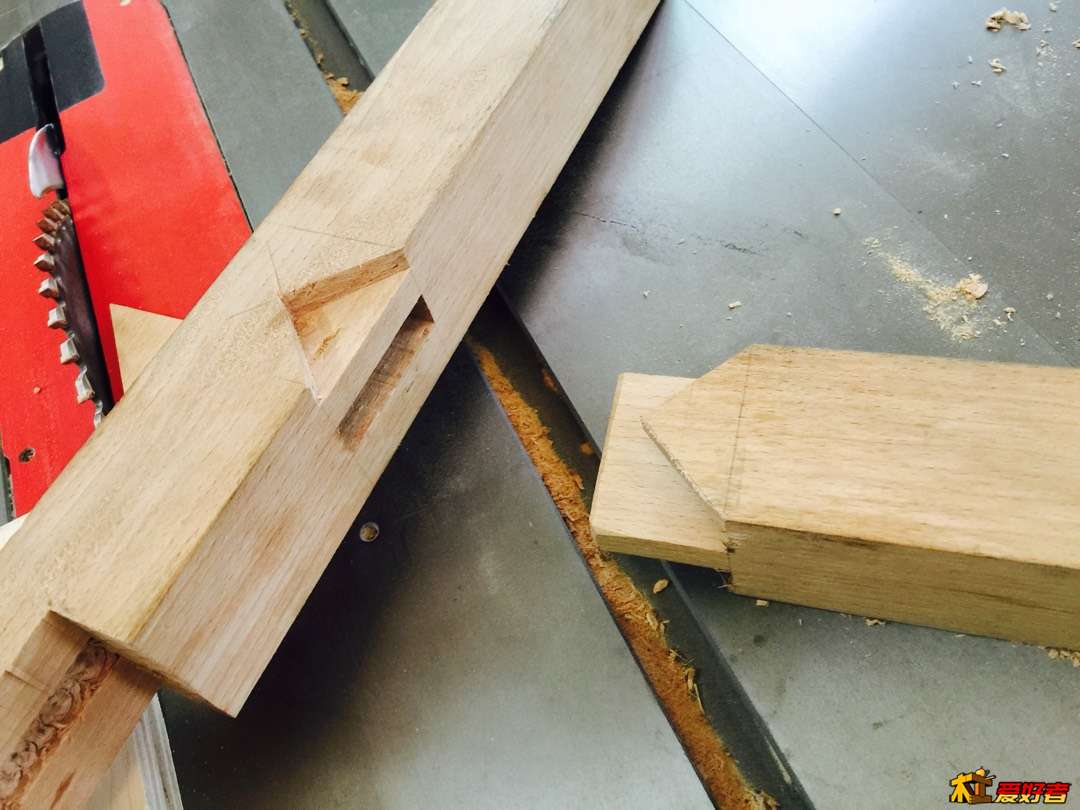

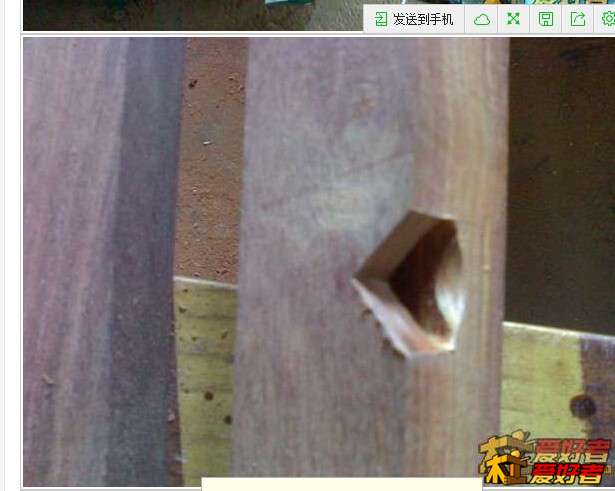

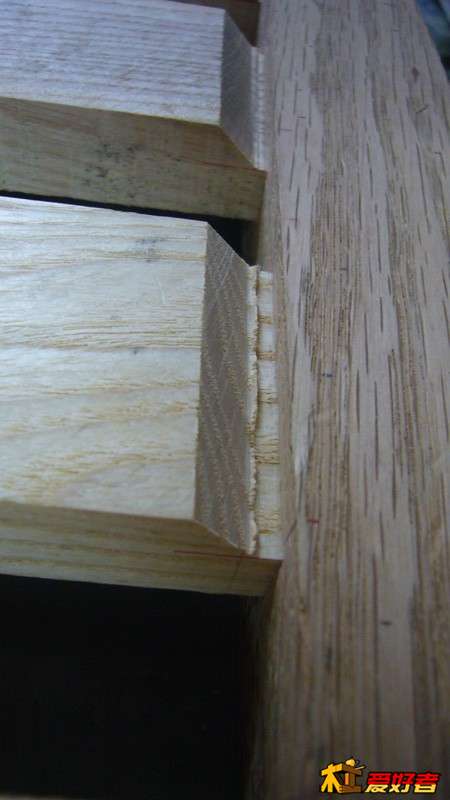

以下是错误的尖头榫(又名大格肩),没有槽的是不结实,糊弄人的,包括使用三角形铣刀出来的都是=====  m- i. A7 W* S% n: {1 v( v
QQ截图20150809165825.jpg QQ截图20150809170425.jpg QQ截图20150809170516.jpg QQ截图20150809170545.jpg QQ截图20150809170611.jpg QQ截图20150809170639.jpg
* @# L# Q% C" k* v9 q0 o3 y
  D" t7 I; u+ m3 c6 P# I
2 Z/ j; d  ^' m3 ?+ m  }/ E9 J# c
. n) R6 \, t& N; i- T, h
6 v7 j! o, j0 `3 t

评分

参与人数 1刨花 +10 金币 +1 收起 理由
一乐木娱 + 10 + 1 楼主的制作过程很详细,受益匪浅

查看全部评分

发表于 2015-8-9 15:38:44 | 显示全部楼层
牛 !
发表于 2015-8-9 17:34:11 | 显示全部楼层
别说好锯锯出来就是齐啊,这三角不太好弄了
发表于 2015-8-9 17:44:14 | 显示全部楼层
坐等av烧手动。。。管杀不管埋。。。
发表于 2015-8-9 19:56:28 | 显示全部楼层
研究的透彻啊,
头像被屏蔽
发表于 2015-8-9 20:47:58 | 显示全部楼层

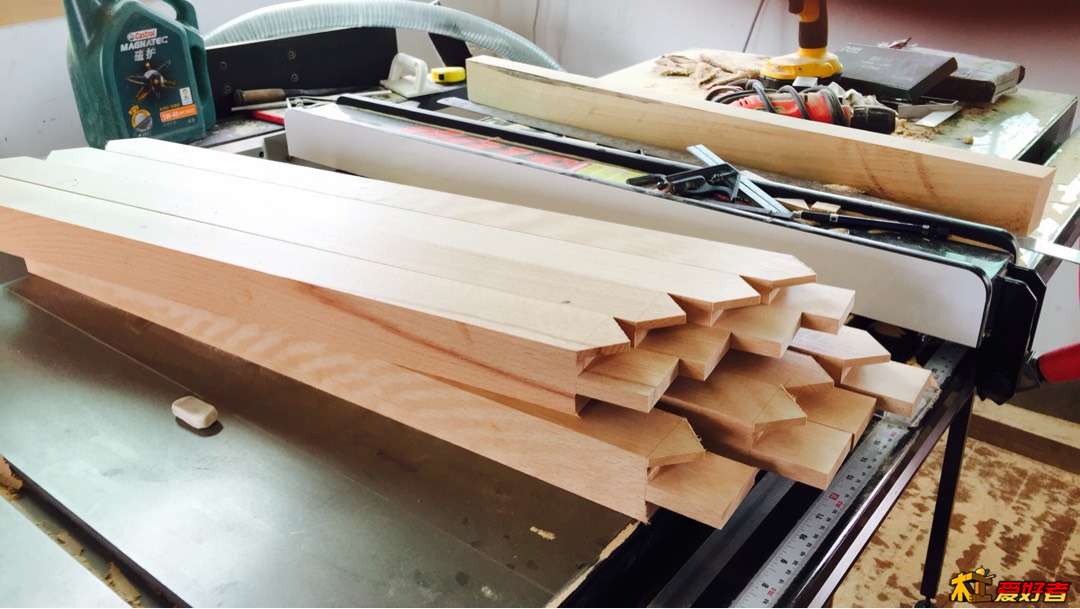

我是这样的
