求助是AC出的刀路不够

yuxueyou · 发表于 2015-3-30 16:21:43

本帖最后由 yuxueyou 于 2015-3-30 17:10 编辑

求助是AC出的刀路不够精度不够还是机器的精度不行
4*6的大小雕刻深度3.5MM

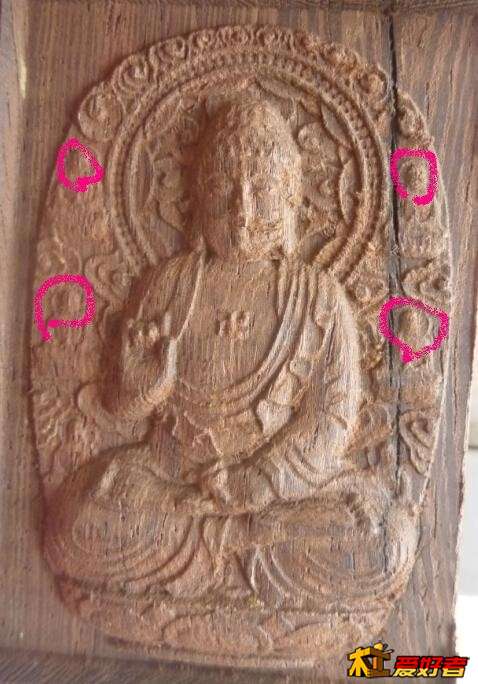

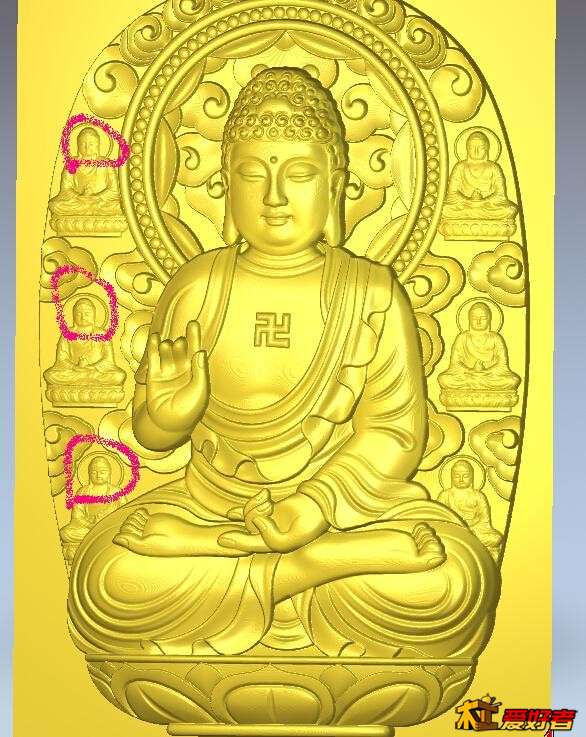

在AC看3D图后面红色圈起来的有眼睛有鼻子，但是实际雕刻出来就没有了，是机器的精度问题还是AC出的刀路问题呢
如果是刀路问题那个朋友能帮我出个刀路来雕刻试试看吧灰度图是论坛里面下的

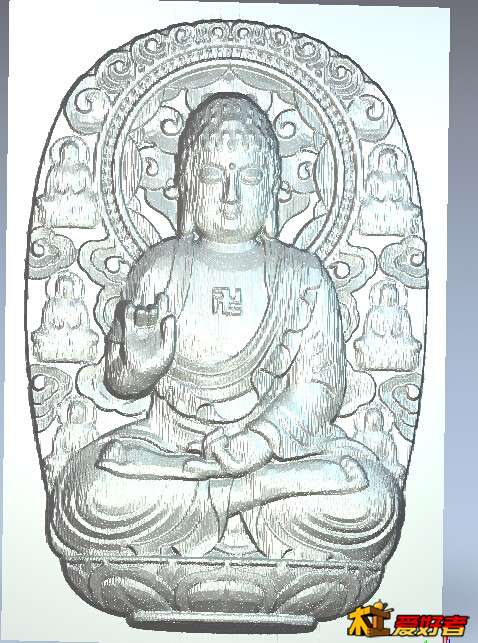

最后一张是刀路仿真图，AC出来的刀路就没有后面的些佛的眼睛鼻子唉AC出刀路就这么不好吗，还是可以有其他方法呢

lox612 · 发表于 2015-3-30 16:38:46

3D图与实际效果没关系，仿真雕刻的效果才是实际效果，如果仿真出来的没有那就是刀具精度达不到。如果仿真出来有实际没有就是机器精度达不到。

yuxueyou · 发表于 2015-3-30 16:41:47

lox612 发表于 2015-3-30 16:382 I8 S& X! R6 m: U/ j
3D图与实际效果没关系，仿真雕刻的效果才是实际效果，如果仿真出来的没有那就是刀具精度达不到。如果仿真出 ...

仿真雕刻这个用什么软件仿真

lox612 · 发表于 2015-3-30 16:47:47

ac保存刀路菜单下就有仿真选项啊。

汗血 · 发表于 2015-3-30 16:48:31

yuxueyou 发表于 2015-3-30 16:41) k: ]* \* X' q; F0 q- y
仿真雕刻这个用什么软件仿真

刀的问题吧，都雕成毛的了

yuxueyou · 发表于 2015-3-30 16:48:39

lox612 发表于 2015-3-30 16:47
% ] @3 ^. w a' Zac保存刀路菜单下就有仿真选项啊。

了解谢谢朋友~！

yuxueyou · 发表于 2015-3-30 16:55:16

汗血发表于 2015-3-30 16:48
! ~, ~( g+ Y8 `+ _8 _7 J刀的问题吧，都雕成毛的了

刀用的是20度0.1的刀啊~！

lox612 · 发表于 2015-3-30 17:19:32

这和刀有关，看仿真和实际效果吻合，说明机器硬件没问题。0.1的刀最小细节是0.1mm，还有个锥度，最终细节肯定精度达不到。如果仿真效果都不理想就不用试了。增加尺寸或者用精度更高的刀具再试试。仿真满意了再雕。

lox612 · 发表于 2015-3-30 17:23:17

yuxueyou 发表于 2015-3-30 16:55* O. X+ \' L- l1 S
刀用的是20度0.1的刀啊~！

精度和行距也有关系，多试几次不同设置，仿真看看区别。很快就搞清楚了。

yuxueyou · 发表于 2015-3-30 17:26:41

lox612 发表于 2015-3-30 17:23" {3 Z: N; A/ n# ]) z. C
精度和行距也有关系，多试几次不同设置，仿真看看区别。很快就搞清楚了。

好的朋友谢谢指点我刚刚仿真了这几天雕的东西难怪每次雕刻出来的东西和效果图差太远了

hy7401172 · 发表于 2015-3-30 19:13:10

把图发给我我给你做个刀路

rebelking · 发表于 2015-3-30 20:16:22

这个图我下了之后直接删掉了，这个是群分享的吧。

首先是灰度图就不行，弧度图也是有清楚的又不清楚的，我的一个达摩的灰度图就雕不出细节，因为那个图看着就模糊些，另外一个金蟾的灰度图，雕出来连铜钱上的一个小字都看得清。
你这个一是那个图不行，木头也差，在一个我觉得你这刀好像不快了，起毛。

yuxueyou · 发表于 2015-3-30 20:31:43

rebelking 发表于 2015-3-30 20:16
1 y+ g2 l' m5 w这个图我下了之后直接删掉了，这个是群分享的吧。8 u6 k2 w$ ]! i4 s# T3 o

# s7 c" h; P2 z首先是灰度图就不行，弧度图也是有清楚的又不清楚的， ...

木头是就鸡翅木呵呵我的主轴是300W的那个直流的所以估计力量是小了点，朋友能送张图试试机器不

rebelking · 发表于 2015-3-30 20:44:28

这个怎么送，加我Q送你那个金蟾的试试机器
