找回密码
 注册
查看: 9658|回复: 6

牛角木制品,两端开裂,求解决方案。

[复制链接]
发表于 2014-10-7 10:47:11 | 显示全部楼层 |阅读模式

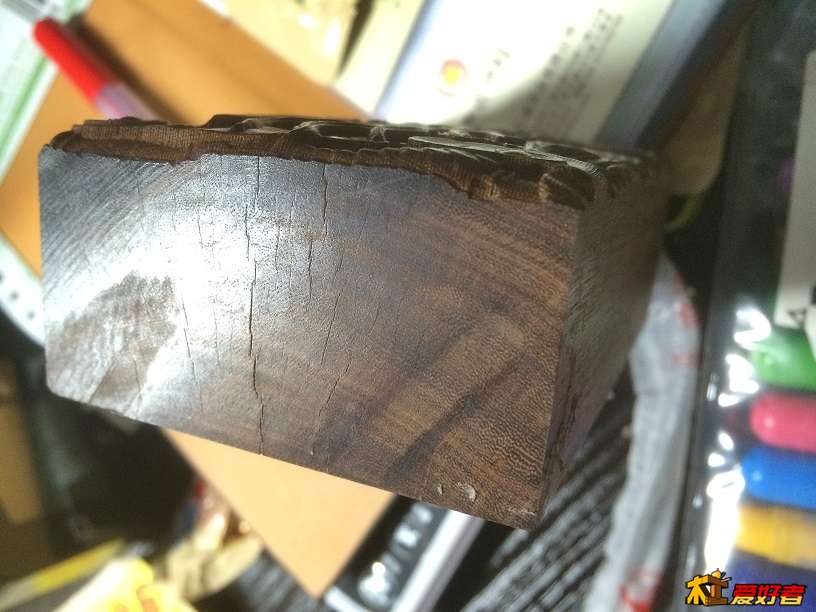

2 ~4 G- K: C2 ^: `/ y% H+ j如图所示,正面有上漆,但底面没有上漆。木材拿回来湿度大概在16,没有做烘干处理,直接上手弄。4 n# I* M: a& u- j
现在静置一个月后出现如上问题,请问有何解决方案。
发表于 2014-10-7 11:10:07 | 显示全部楼层
正好我也在做这个木料品种,您遇到的这个问题,主要就是木料不够干燥造成的,牛角木,也叫南美小叶黑檀,进入中国市场时间不长,此木极硬,密度大,在1.3左右,从时间上来说,原木砍伐后运到国内,到您手里,时间不会超过1年,这种木料在从原木开板材时,锯木厂往往需要进行淋水降温,否则会产生焦糊问题,这也客观上造成木料湿度增大,所以最好是开料之后放置一段时间再用,做小件其实只要自然阴干时间够了,也不需要烘干木材的。加工时的湿度最好是在12左右,就问题不大了。像您照片里这种端头处细裂,深度一般不会超过1公分,如果对图案影响不大,可以锯掉。另,如有条件,进行烫蜡处理效果会比较好,再就是放置的环境也需要留意。希望能够对你有所帮助
发表于 2014-10-7 14:10:55 | 显示全部楼层
学习了...
发表于 2014-10-7 14:25:35 | 显示全部楼层

$ p1 [0 f$ a) q) \; L/ U0 E学习了...
发表于 2014-10-7 14:46:31 | 显示全部楼层
传灯头陀 发表于 2014-10-7 11:10
1 f  W$ u$ N: H) C正好我也在做这个木料品种,您遇到的这个问题,主要就是木料不够干燥造成的,牛角木,也叫南美小叶黑檀,进 ...
0 K1 k9 y2 P8 p0 O) g0 ]. k
头陀兄向您买的牛角木镇尺料也有小裂了
发表于 2014-10-7 18:21:01 | 显示全部楼层
502。502。
发表于 2014-10-7 22:42:07 | 显示全部楼层
螺蛳仙僧 发表于 2014-10-7 14:46 ; b) a) R) K, O3 o* a0 y. p) p
头陀兄向您买的牛角木镇尺料也有小裂了

4 ]. U  V  ]. Y5 b2 ?您好,加工镇尺后请做烫蜡处理,如果暂时没有加工,请密封放在阴凉无风处存放,这样一般不会出现裂的。已经有裂的部位,锯切就可以了,这样的细裂,深度不大的。
您需要登录后才可以回帖 登录 | 注册

本版积分规则


快速回复 返回顶部 返回列表
