求大神们帮忙转下格式 谢谢了

意久巴巴

小弟是初学雕刻机 好多地方都不太懂 想打什么学习了
7 T- b2 c. o+ U5 {% ~我用的cad2004 artcam用的2008版本 转为什么格式 我的都打不开 不知是何原因啊，，现在给大神们源文件 希望帮忙转下啊  由于是新手 也没什么像样子的灰度图 以后要是得到 我会免费给大家分享的 有点急希望大神们帮忙啊  也不知道下载要不要刨花 如果需要 请大神留下邮箱 我传个你   我的邮箱是 yjbb518@qq.com
# w" D$ }0 ?% |' q( N

狗狗吉祥

没法搞呀。
小哥也用2004。
方法1
6 K3 ]4 l2 F( G6 i# Q6 T文件-输出-wmf.文件
缺点：不能保存尺寸信息，也就是你输入到AC后尺寸变化了。而且曲线变成直线插补，需要将曲线用圆弧拟合或曲线拟合才行，当然如果你不拟合也可以用，就是不光滑而以。
$ N  e# _% Q3 k& {3 ?' h1 _4 U  b方法2
! @/ A. M0 a. w3 N1 e* I先把CAD文件输入CDR或AI之类的软件再导出AI文件，再输入AC中，比较淡定的可以用，麻烦点，曲线和尺寸信息在，MS圆变成不可编辑了。

意久巴巴

狗狗吉祥 发表于 2014-7-22 01:17
# _2 p: l% w1 i没法搞呀。
; `" ]& Z& s$ U) O小哥也用2004。
, B9 V0 M( m& g. Y, q; J: S方法1

/ n$ X' j0 x8 F% S3 g9 l还真不能搞啊 别的版本的cad能不能搞得啊？

意久巴巴

意久巴巴 发表于 2014-7-22 09:02
还真不能搞啊 别的版本的cad能不能搞得啊？

。。。。。目前也只能导入AI 在导入到artcam里面了 不是捉急么 看看有没有更好的办法呢 感谢你的回答哈

baker

) g  @9 k9 q5 u2 D: y! \ cad.rar (8.42 KB, 下载次数: 1)

2014-7-22 16:13 上传

点击文件名下载附件

- Y8 [1 ^8 ~. C& [

& }: _: a  o1 V* ~; {

Mark岳

cad里面另存为r14版本的cad文件 artcam里面就可以打开了

狗狗吉祥

弄清楚了，AC输入CAD文件不能识别中文路径。

意久巴巴

狗狗吉祥 发表于 2014-7-22 17:49
弄清楚了，AC输入CAD文件不能识别中文路径。

恩 刚才试了试 就是这么个理儿。。。。
3 o- Q& F- R/ D- p2 {( Qartcam里倒入cad文件不支持中文字符的，，，难道是artcam软件的bug？？ 不管怎样 总算是解决了这个问题嘛，，谢谢你的回复，，再也不必导入AI修改格式了
6 q# ?) u( ^, K- \/ S- V. P

意久巴巴

baker 发表于 2014-7-22 16:14

( ]. W  F! n7 w; R5 f" U感谢 问题解决了 artcam不识别中文字符的cad文件路径

光头滑板军

狗狗吉祥 发表于 2014-7-22 17:49
* Y% K% Z* k, a8 B弄清楚了，AC输入CAD文件不能识别中文路径。

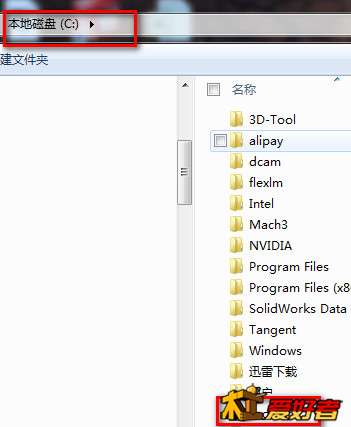

8 [0 i+ h9 r; p; x/ E5 Z0 W这才是正解，除了C盘等盘符可以是中文，其余的路径和文件名都不可是中文，一点都不可。我就是因为这个，重装了系统。
