新手，新买了步进电机驱动板，MACH3，步进电机，看不懂说明书，求助

frkl008

步进电机

4 K- F- S% `7 O! j, ]

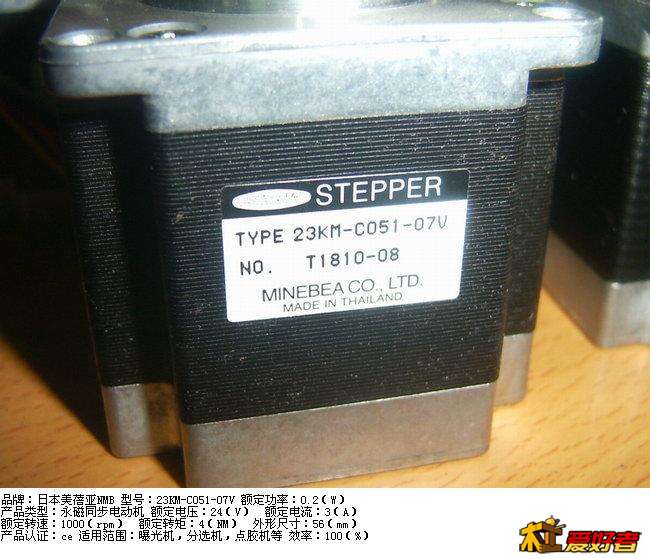

品牌：日本美蓓亚NMB	型号：23KM-C051-07V	额定功率：0.2（W）
产品类型：永磁同步电动机	额定电压：24（V）	额定电流：3（A）
额定转速：1000（rpm）	额定转矩：4（NM）	外形尺寸：56（mm）
产品认证：ce	适用范围：曝光机，分选机，点胶机等	效率：100（%）

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

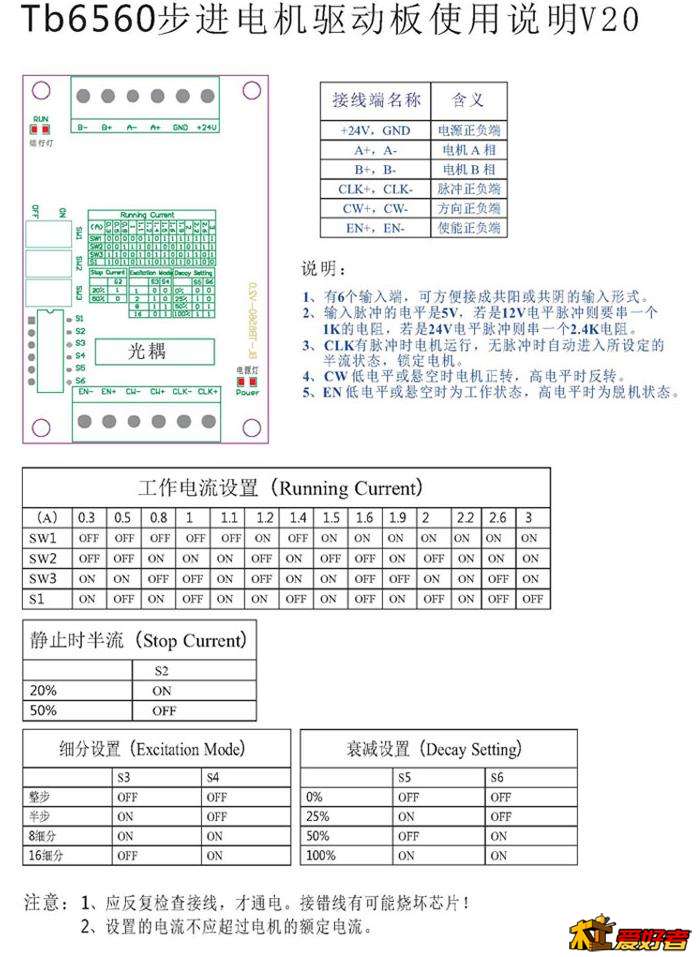

Tb6560步进电机驱动板

# V+ o9 y" r0 c/ T  O: a: Y
9 K/ A# x7 z0 w
0 W, `: O4 ]( F6 K2 I~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
MACH3驱动板

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
- |$ ^) T- s2 S3 `. V

徐雷

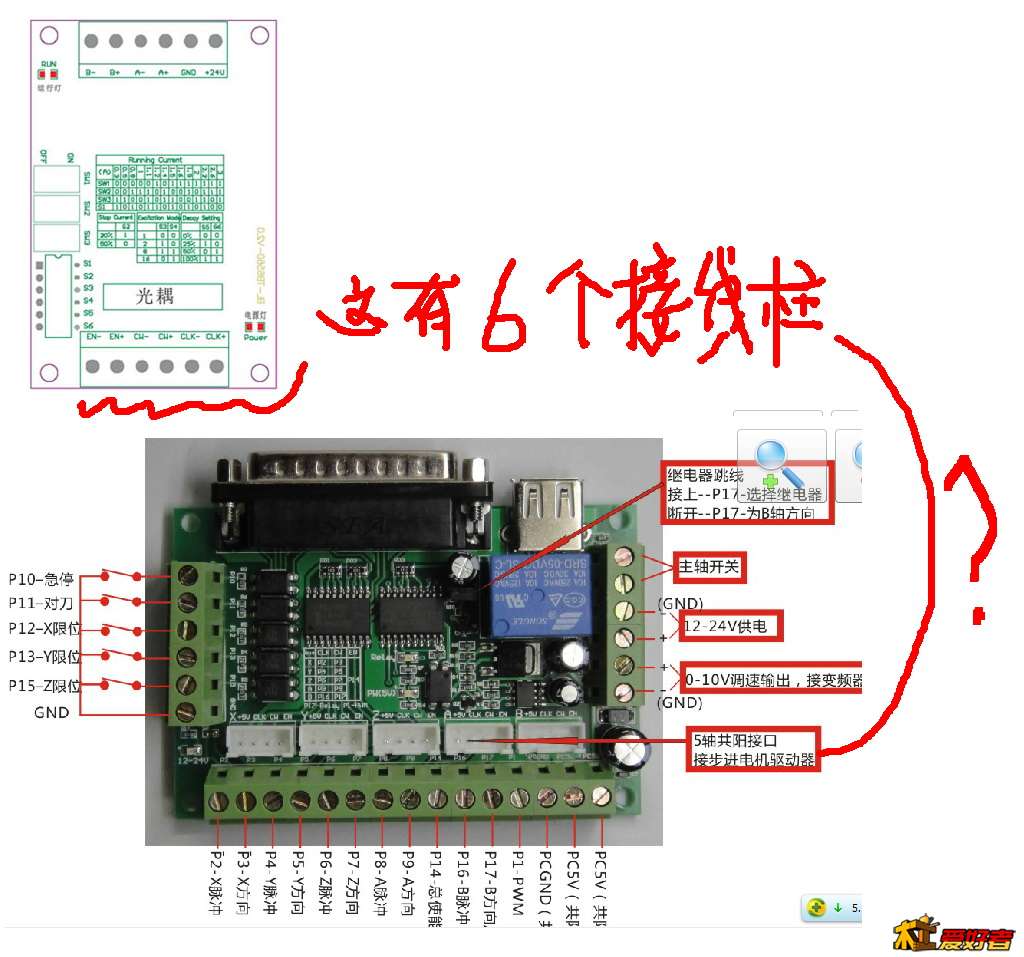

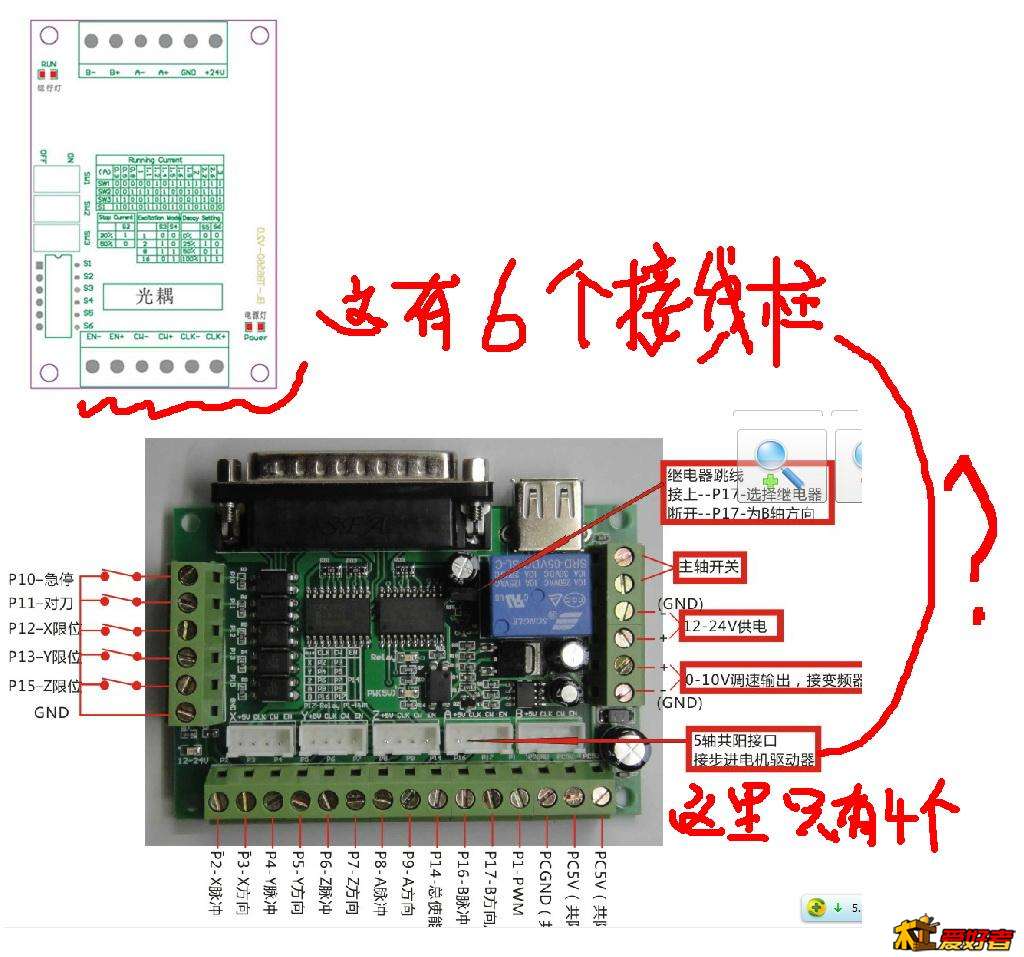

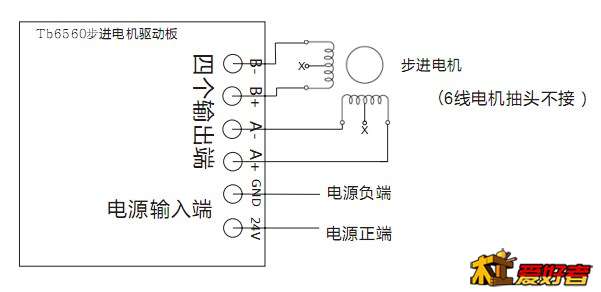

驱动板要接在接口板最下边那排接线住上，电机要找出两相4跟线，然后是24V电源，正好6跟线接在驱动板AABB上

阿哥

高端，上档次，菜鸟说看不懂！

hynzmj

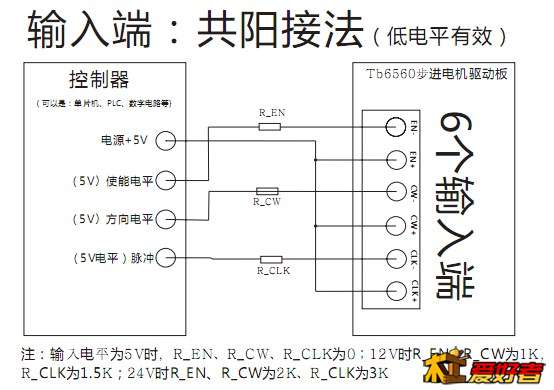

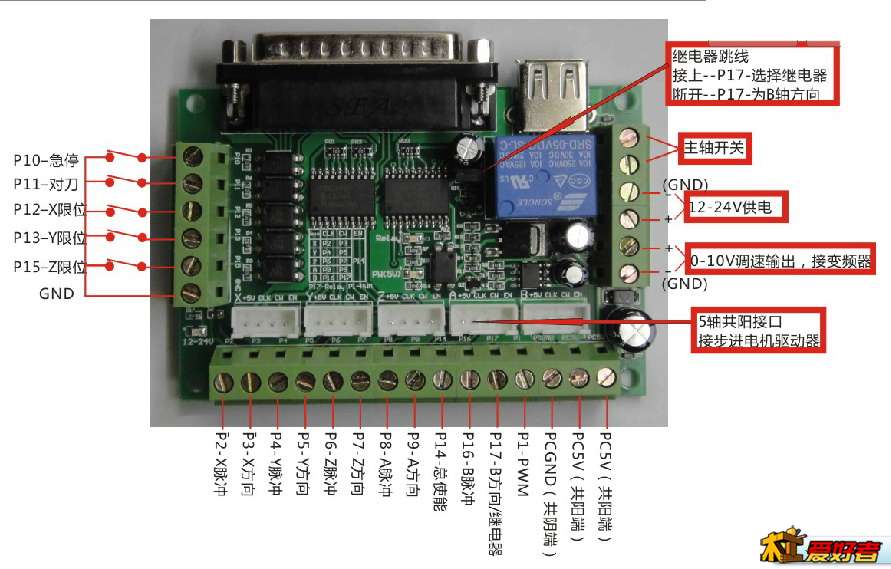

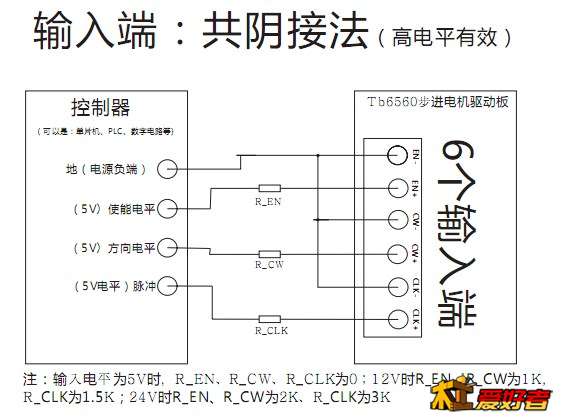

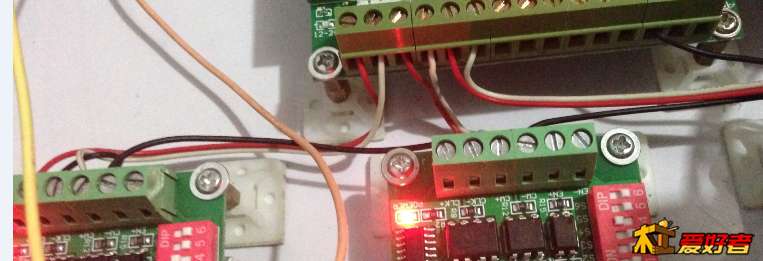

楼主问的是接口板和驱动板的连接吧？，6对4 是这样的，连接分高低电平，也就是共阳还是共阴，一般共阳的接法多见，具体是这样：接口板的四根线是：某轴（x，y，或z）脉冲，方向，使能（或总使能）分别接驱动器的相应端口（脉冲—，方向—，使能—）而还有三个接头一般是脉冲+，方向+，使能+，这三个接在一起然后接到接口板的+5v接口上，基本是这样，不懂再探讨

飞来鹤精雕

进来学习经验

dayanzei

学习完还是不懂，直接飘过。

weimao

hynzmj 发表于 2014-6-14 17:02
) L( O9 D; x0 u" I! }$ {) w# g7 ?楼主问的是接口板和驱动板的连接吧？，6对4 是这样的，连接分高低电平，也就是共阳还是共阴，一般共阳的接法 ...

嗯，地板上这个不错
) D7 h( D) T# ?9 H4 d* s; c

费希尔

你的步进驱动器呢？图上控制器（驱动板）的不能接步进马达的。

数码家园

这板看起来比我的复杂多了

frkl008

" ^/ M/ q2 l6 L$ H+ R* Z9 k- A谢谢各位坛友。

qjy_jack

接口板和驱动板分开的是不是驱动能力要强点？？但个人觉得如果功率不是很大的话，没必要搞这种分体的。我也看中一块，四驱一体的，简单，但也是不确定。多看看。。

47okey

qjy_jack 发表于 2014-6-19 06:52
; w5 x" d: M4 V& d; x9 k( P! T接口板和驱动板分开的是不是驱动能力要强点？？但个人觉得如果功率不是很大的话，没必要搞这种分体的。我也 ...

驱动能力一样，独立驱动出故障时检修方便。另外，元件排列的关系，可能各轴之间干扰小点。

hjysc

( n+ t, P2 z/ U6 i& c' }3 S

yjyygtgu

使能不要接，接使能电机很容易高温

36598766

yjyygtgu 发表于 2014-6-19 23:04
7 f4 f2 R& S5 v使能不要接，接使能电机很容易高温

5 `2 f9 o$ G& B您好！请教，也就是说只接cw+   cw-    DIR+   DIR-  四根线 ，把并口板的四根和电机驱动板的上述四线相接，不用管使能，对吗？请解答，谢谢！
