光说不练是欺骗-自己画的雕刻机龙门图。

qjy_jack

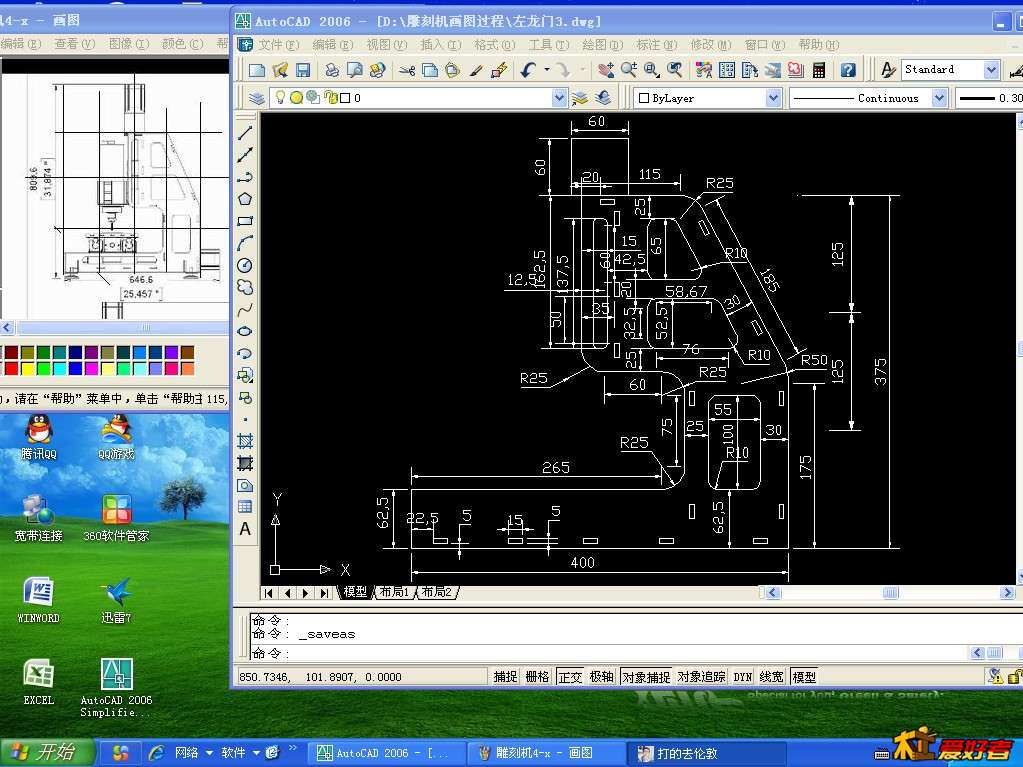

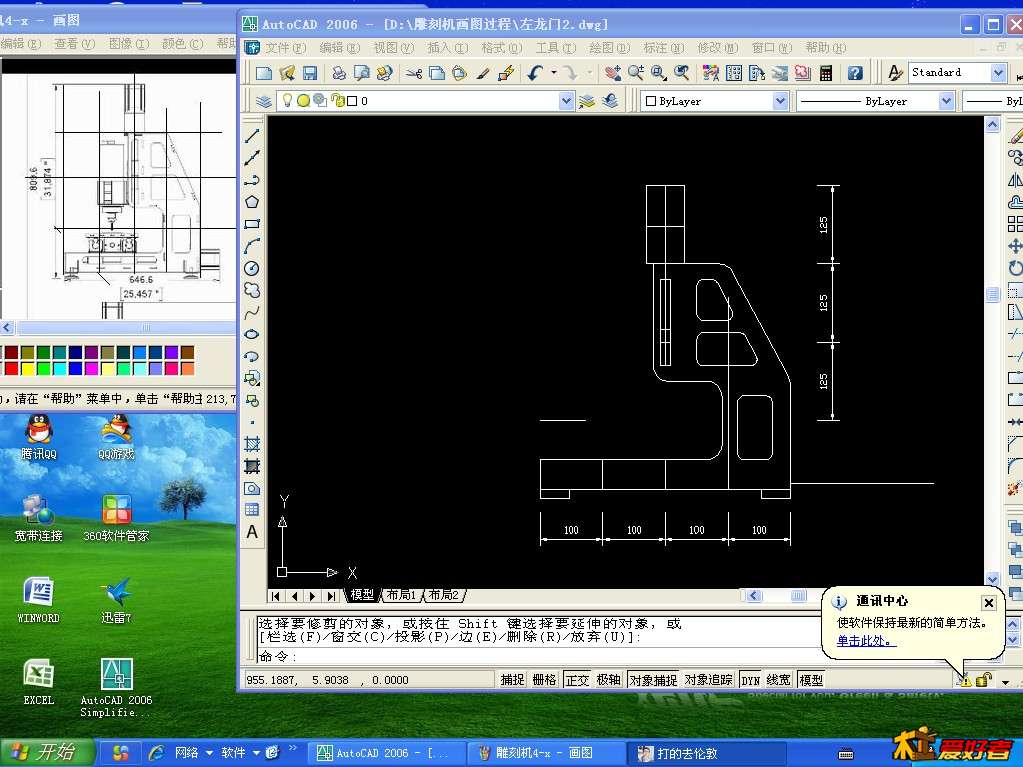

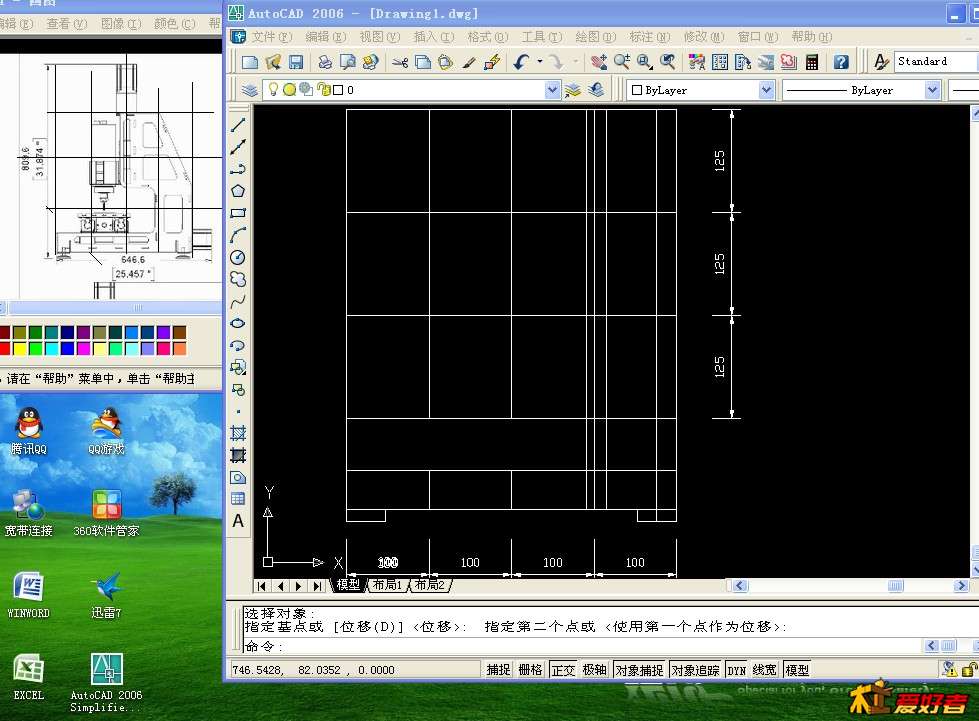

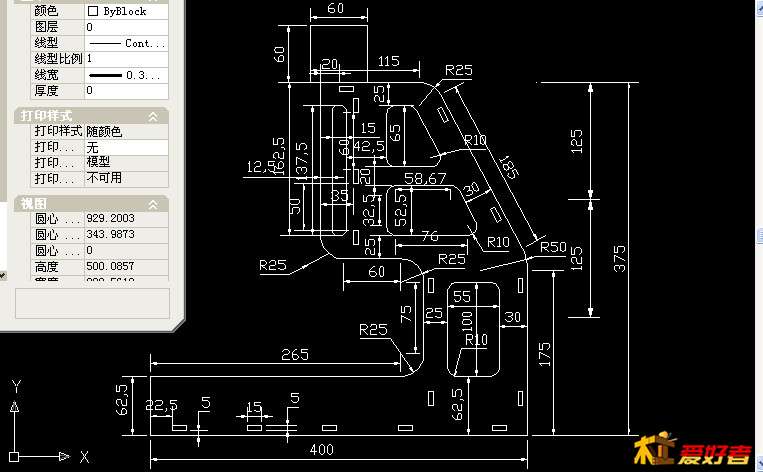

慢慢来，好多尺寸要对着图片猜，大小、宽窄、呵呵 。我猜、我猜、我猜猜猜。。。哈哈。。。大致这样了。有些还需要调整，过程很重要，图上功夫多花点。加工起来就很快了，只是，不知道加工的要的是什么后缀的文件。我这是CAD画的，请搞加工的朋友指点一下，要什么文件才能出。还有我的十字滑台啊。。。有朋友愿意提供不？？便宜点的16的光轴就行，大点也没用，都是雕小东西。
希望坛友大力支持。。。呵呵 。。。。一起攒机器

wjmuo

立柱的行程都很小你开这么多空强度会变小

北冬树

jpg直接转cad软件一大堆，改个比例就ok，话说这个都不用转，网上直接有做好的加工图纸。而且是free

北冬树

另外还是先看看工程制图，现在的标注。。。。。。
https://grabcad.com/library/mini-cnc
自己下吧

asxcde3

2楼说的对，立柱开的孔，不能加强刚性。加工的时候不但费工，将来非常容易集尘。16光轴细了，就是雕木头，瞬间震动也很大。20带座光轴很好，呵呵。新手见解。顶楼主

asxcde3

哥们，做的是不是太小了点？当真台面只能放个压板夹个小牌子啊？http://item.taobao.com/item.htm? ... &id=16834643044         借鉴一下

qjy_jack

asxcde3 发表于 2014-6-11 15:01
$ h$ B7 B! B+ _2 g3 c: a4 l" c& |* ?哥们，做的是不是太小了点？当真台面只能放个压板夹个小牌子啊？http://item.taobao.com/item.htm?spm=a230 ...

感谢对我的关注。
我这个行程初步在200*200*120，要大一些，其实主要是追求造型去了。呵呵 。。其实功能都一样！8500一台，一般中毒不深的不会买呢，呵呵 。。我这个初步预算只有一半（不过已经花5000买了一台雕刻机来做这台的模），呵呵 。。看看会不会更省点。说不定高了去也不一定，看个人的追求目标（精度、材料）。想做个样出来大家一起改，搞个大家都用得起的漂亮雕刻机，放家里也好看。哈哈。。。。
谢谢指点。。大家一起来攒。积极关注！
3 {% e( a+ O1 z! u, G2 |

飞来鹤精雕

机子要《笨重》体型要美观够分量不然加工东西的时候机子会产生地震的

qjy_jack

飞来鹤精雕 发表于 2014-6-11 17:30
. r0 d2 a! w4 ^- s& p机子要《笨重》体型要美观够分量不然加工东西的时候机子会产生地震的

没用过雕刻机，确实没体会呢，呵呵 。。。看坛友提供的图片，好像图片上的材料个人感觉也不厚，想用5MM钢板，应该可以了吧？？
% B; L, u, S  ?. b

shiantian

qjy_jack 发表于 2014-6-11 23:59
没用过雕刻机，确实没体会呢，呵呵 。。。看坛友提供的图片，好像图片上的材料个人感觉也不厚，想用5MM钢 ...

5毫米钢板不开洞强度都不够，再说你这机器是按数控铣的结构做的，需要的强度更高，另外钢板上开洞价格很高。

qjy_jack

shiantian 发表于 2014-6-12 00:14
5毫米钢板不开洞强度都不够，再说你这机器是按数控铣的结构做的，需要的强度更高，另外钢板上开洞价格很高 ...

! C( k% p" A1 d" E: n' \2 v/ k) k这么小个机器，呵呵 。。。我不准备用它干什么大活，也没指望它能干什么铣金属之类的。目的是把设计图纸搞得符合咱中国家庭配置的尺寸，要的是外形，呵呵 。好看，我准备把它造成一台电木机，呵呵 。能雕什么？？

, W  i/ ~) a$ p
% H% l4 c2 _3 S3 B/ ~& o

shiantian

qjy_jack 发表于 2014-6-12 00:17
6 z- Y' N0 J- g. G/ W* \这么小个机器，呵呵 。。。我不准备用它干什么大活，也没指望它能干什么铣金属之类的。目的是把设计图纸搞 ...

要好看不如用10毫米铝板，表面处理，很漂亮。5毫米钢板变形太大，震动也太大。

天大地大
