很多人问边咋处理的,简单说下AC的轮廓切割,大湿别笑

   火.. [复制链接]
发表于 2014-5-5 15:08:56 | 显示全部楼层 |阅读模式
前提是台夹什么的加紧工具慎用啊,不规则料 热胶枪或者压板固定的都可以弄,切出边来干净漂亮,简单处理即可。# \' P* H$ J% e/ {1 z7 _
来张生肖图

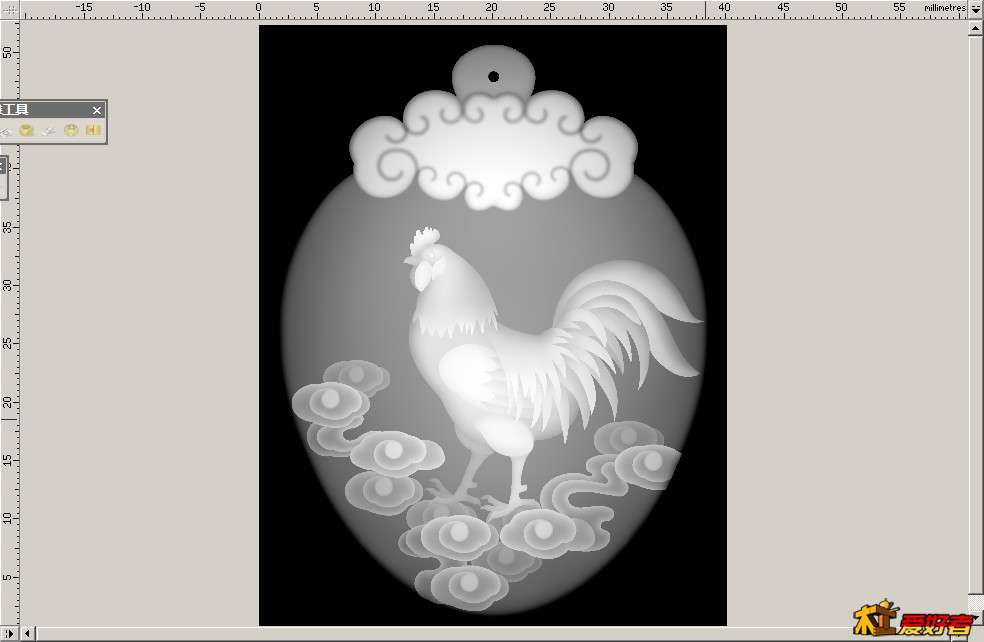

; e; S5 y5 z" @! M# d; {0 y打开一个鸡的生肖图; u* @8 I+ X# w& I
4 m( f% Q) ^8 _& ^选择位图到矢量工具3 p' u: J0 b3 t3 E% y$ W

" y9 V/ f  v/ i; y 2.jpg & q* h/ y" a+ _- C& r/ M+ D+ j1 E

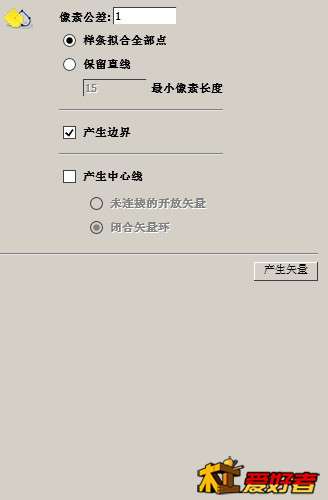

点击产生矢量
3 d! L& a' m9 i$ ? 3.jpg * c' d3 V1 c" \4 j

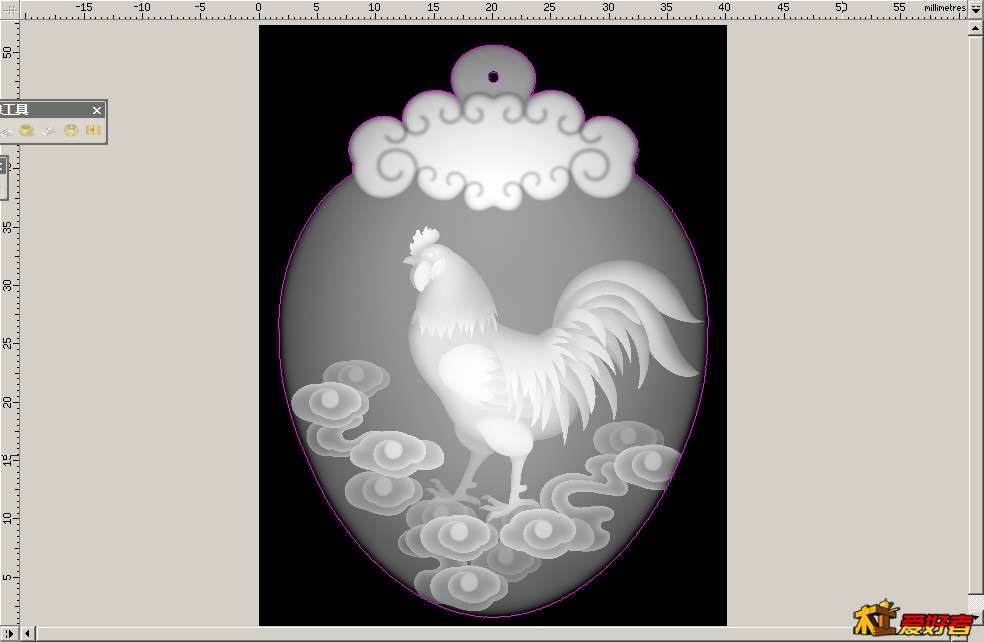

只保留刻件的轮廓线,别的都删掉- |7 i9 h0 e2 ?3 ^' i& O# J
4.jpg ' L/ U" R' i+ L

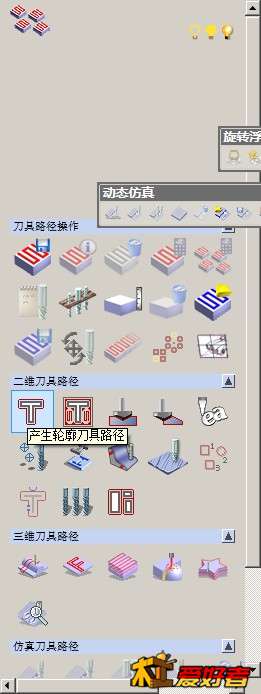

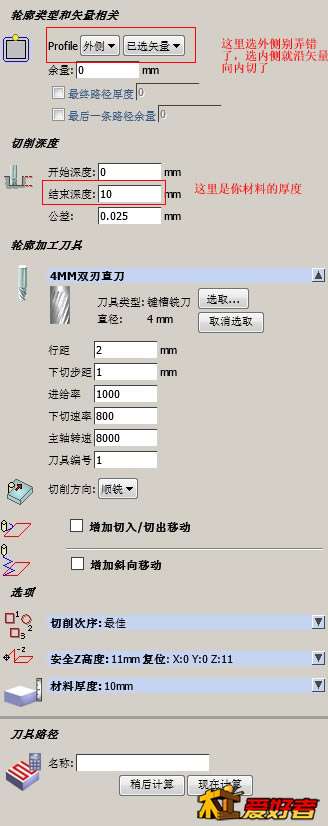

选择轮廓加工
/ o/ G; `4 S, @: S9 L, ]0 o8 s5 [* X 5.jpg ! Y; d) v, q8 E3 Q- R
3 P  E' m! w: k/ D) ]4 l+ p8 @# j3 z5 h4 |+ |

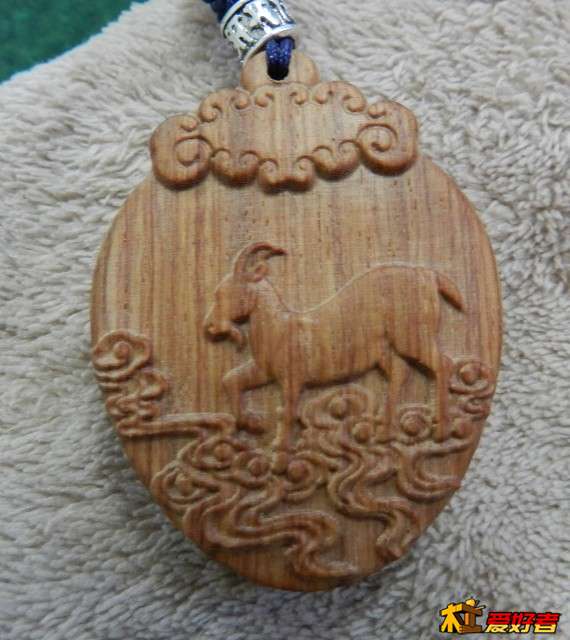

下面是切好的) C1 w/ B5 w& E! A; ?
7.jpg * i% \+ {: s0 M; D. R2 \
真尼玛神奇,鸡咋变成羊了?

评分

参与人数 1刨花 +8 收起 理由
newnew007 + 8

查看全部评分

发表于 2014-5-5 15:13:00 | 显示全部楼层
穿越了。。。
发表于 2014-5-5 15:50:06 | 显示全部楼层
本帖最后由 xzz123 于 2014-5-5 15:57 编辑 8 Z$ q0 ^9 K6 @* h

, x+ _6 ^6 f8 k3 I学习ARTCAM外加脑筋急转弯帖!
发表于 2014-5-5 17:17:54 | 显示全部楼层
制图很神奇 雕刻需谨慎
发表于 2014-5-5 17:50:30 | 显示全部楼层
好办法~1 Z- f, a3 R7 z1 ?/ d) g; X. {
甭管所谓大湿,有本事他会自己来发帖,哈哈
发表于 2014-5-5 19:00:02 | 显示全部楼层
咋回事  第一张是图片  还是 实物 人笨没看懂
发表于 2014-5-5 21:58:53 | 显示全部楼层
谢谢,我正在琢磨怎么弄,就学习到了
/ S' h  c6 u6 v: u+ t8 W
发表于 2014-5-6 12:17:32 | 显示全部楼层
学习点新知识,多多发点雕刻前的操作步伐
发表于 2014-5-6 17:32:12 | 显示全部楼层
  不错不错
发表于 2014-5-7 18:29:30 | 显示全部楼层
搞科技啊,搞软件。
发表于 2014-5-13 15:08:55 | 显示全部楼层
搞去韩国整容了呗,手术费多少米?
发表于 2014-5-15 12:42:13 | 显示全部楼层
我看是马{:1_273:}
发表于 2014-5-20 21:47:29 | 显示全部楼层
学习到了 :vv{:1_196:}
发表于 2014-6-11 00:29:40 | 显示全部楼层
学习了,谢谢
发表于 2014-7-7 08:27:39 | 显示全部楼层
最后那图片,可能是因为雕速比较慢,开始雕的时候是鸡年,到了羊年才出成品……
