自制高集成度车床小升级——重改电机、做推板式小台锯

[复制链接]
发表于 2013-12-28 11:41:26 | 显示全部楼层 |阅读模式
本帖最后由 草祭 于 2013-12-28 11:47 编辑 ; K+ k' q" c% V' @. f

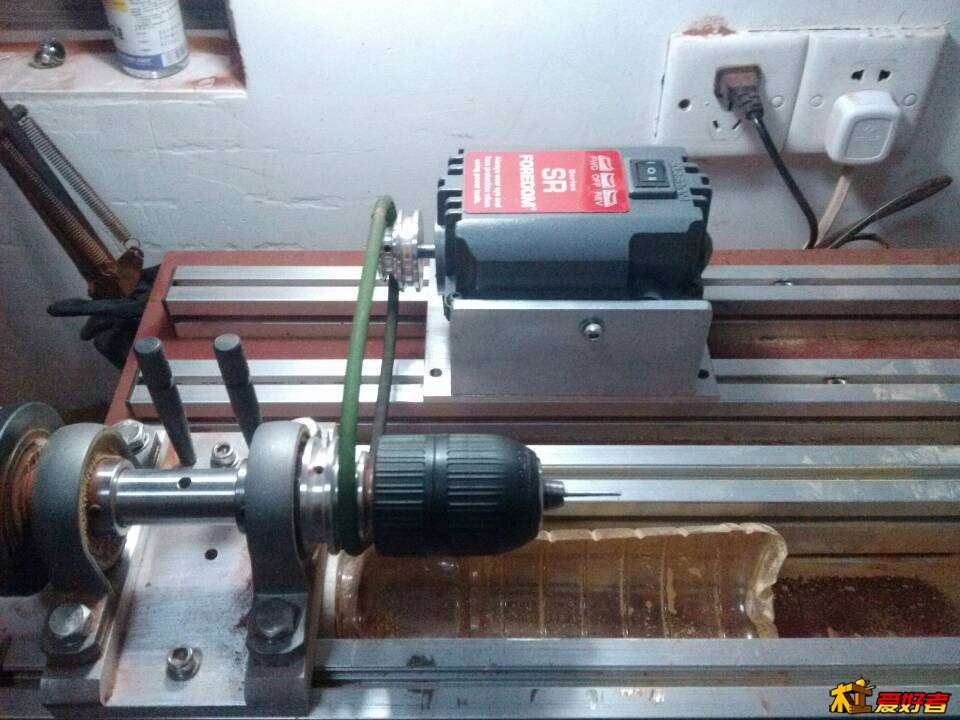

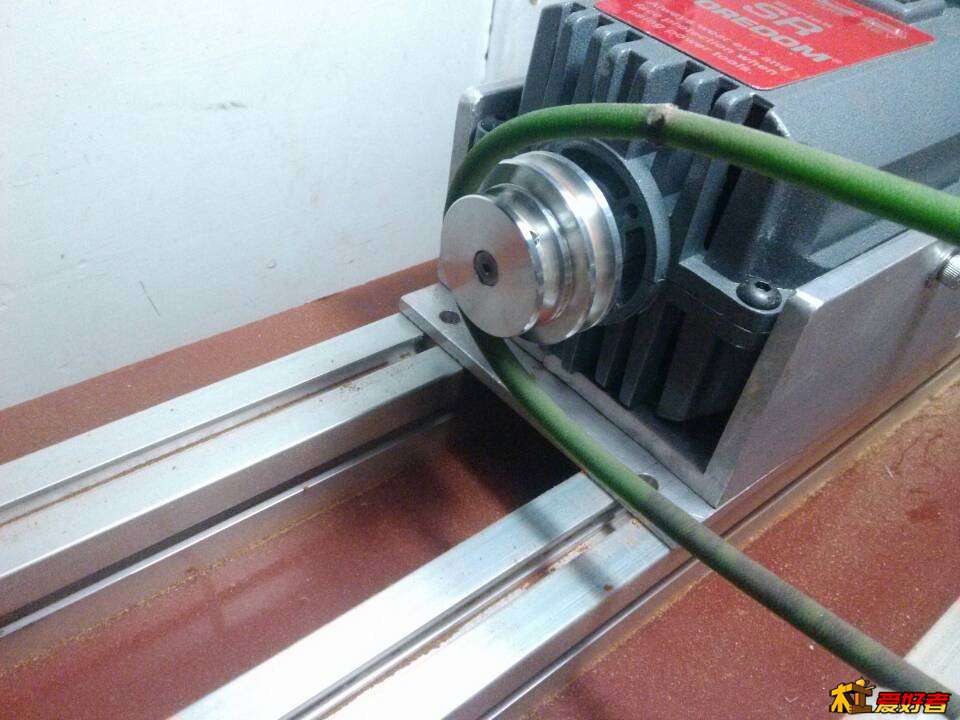

6 `' q# ^" ^4 _+ C之前的台磨电机做珠子是无法完全解放双手,很是不方便,于是听取辛德勒大师的意见,用吊磨电机改成电机。改造方案自己构思了一下,利用原有的螺丝孔等,选用60*60*6*120的角铝切成60*45*6*120的角铝,再加一块105*160*5的铝板做为电机架。6 k9 w& S# u+ |) ^! n# y7 ~5 E9 [
由于做珠子开的都是小方料,之前的小台锯感觉很不安全,于是想到用推板式(应该是这么叫吧?)。

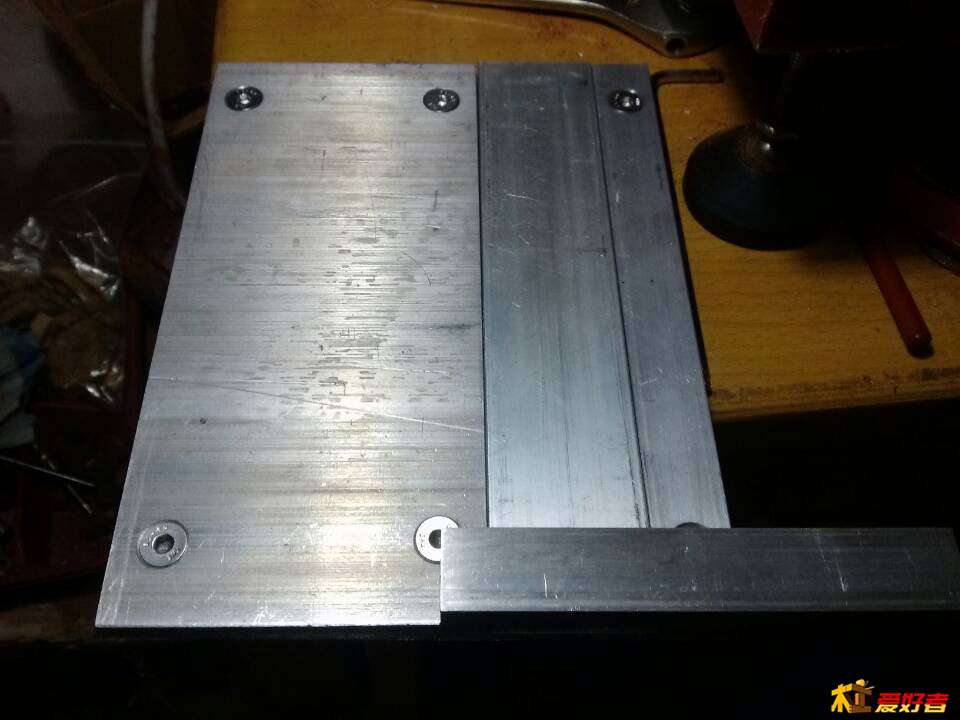

+ u8 k0 M. M& }8 k* p: `: X用一整块150*200*5的铝板做基底,用90*150*5一块,40*150*5一块,20*150*5一块,做成推板结构。# ]- i  G  O; p, _& }$ H4 p
没有拍过程,因为超工~别人订的珠子还没交货呢~再加上这不是什么很难的东西,基本就是打孔,攻丝,打沉孔,再结装,就成了。打孔时两层铝板夹在一起打孔再攻丝,开锯槽也是一样,两层全并好了再找槽就行了。
& D- X# U9 |5 C: ~# _2 b7 H2 W# Q最昨试用效果很好,效率高,方便,也安全很多。5 J8 {+ a8 E# @5 W/ `! q% |- d
/ p9 j) N, c/ X' J$ a9 M" z5 a5 C# f$ ]6 H5 J
: _! o% A# U4 B: Q; s

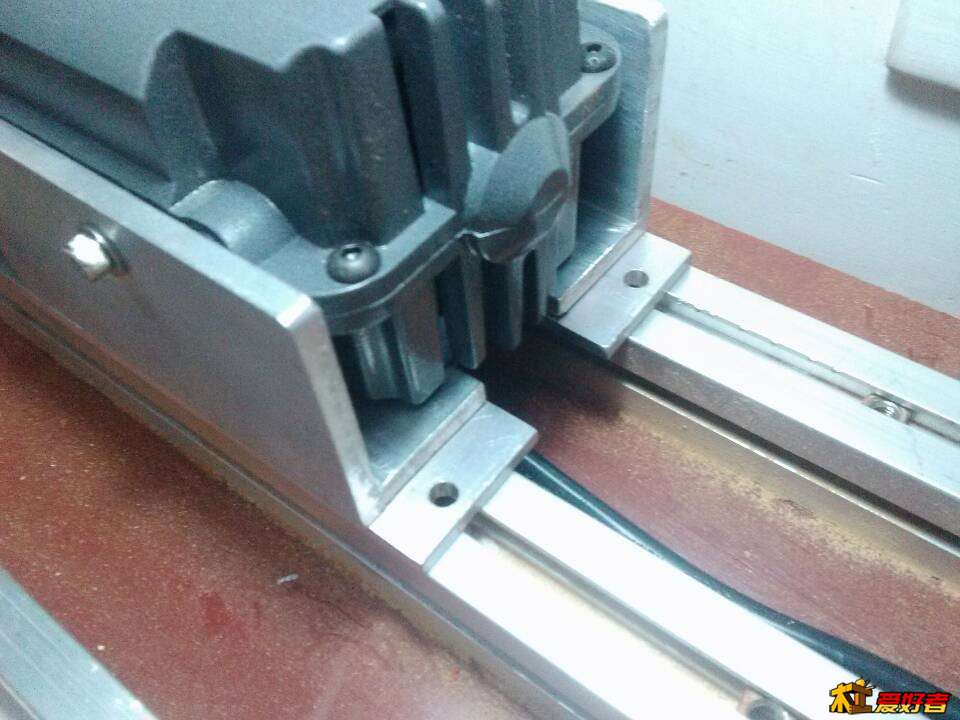

( g. R: H- R. T; Q3 Y: H' K! H& F; x 电机3.jpg 5 j) h: ]1 \: A8 R6 z, c1 |
' h1 g0 F3 g) k# T4 Q+ J

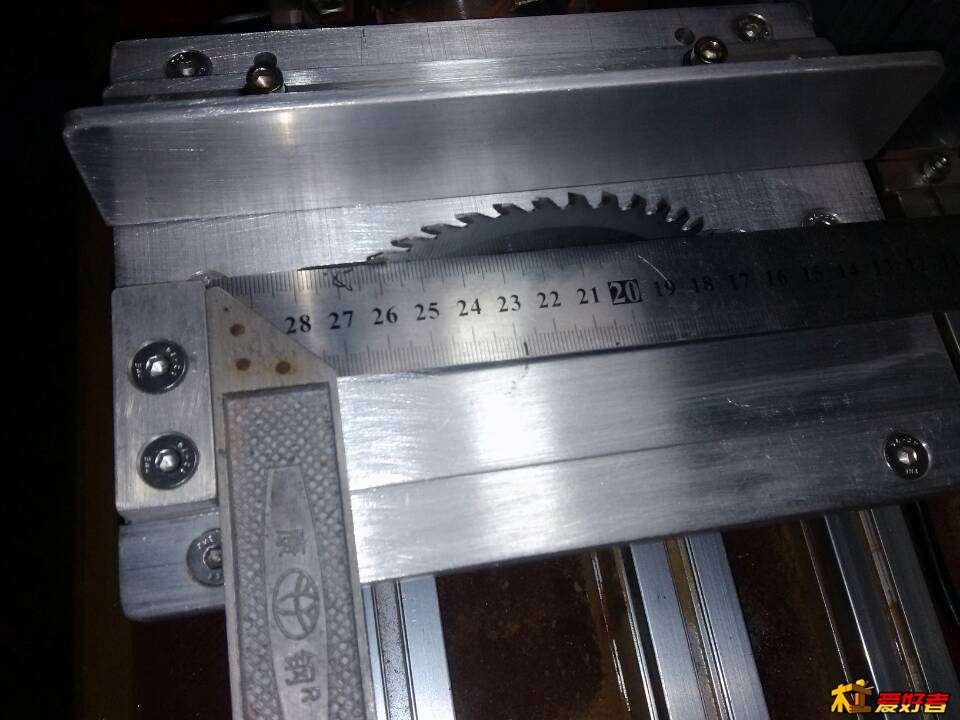

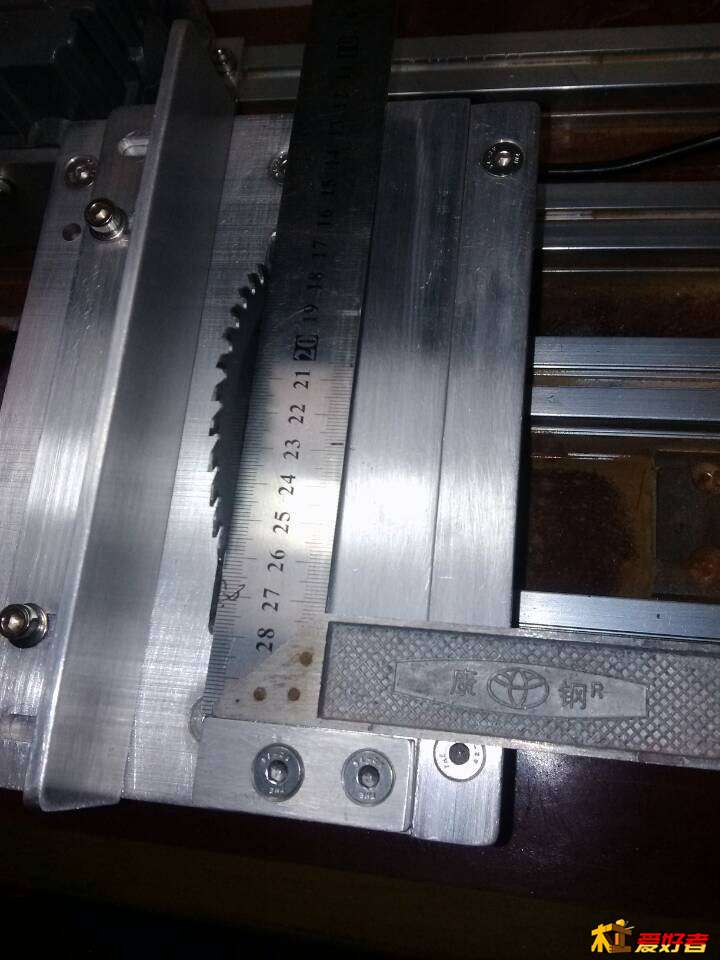

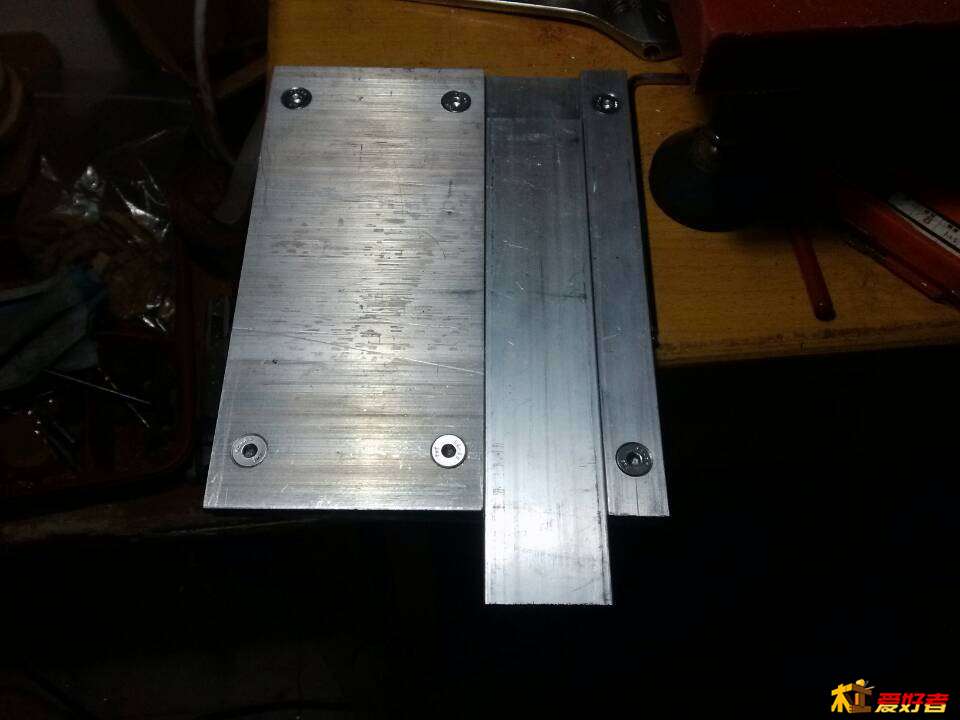

这算过程图不?( C7 O0 g. g7 W5 h' i
台锯面板改装1-1.jpg 5 [( E6 _$ O. ~. S+ I9 t1 g  y

. `) B; K0 A" M4 |. n7 b  m6 ] 台锯面板改装1-2.jpg
( H" O' G7 S5 O8 V2 [! V3 |' E; y( X# s

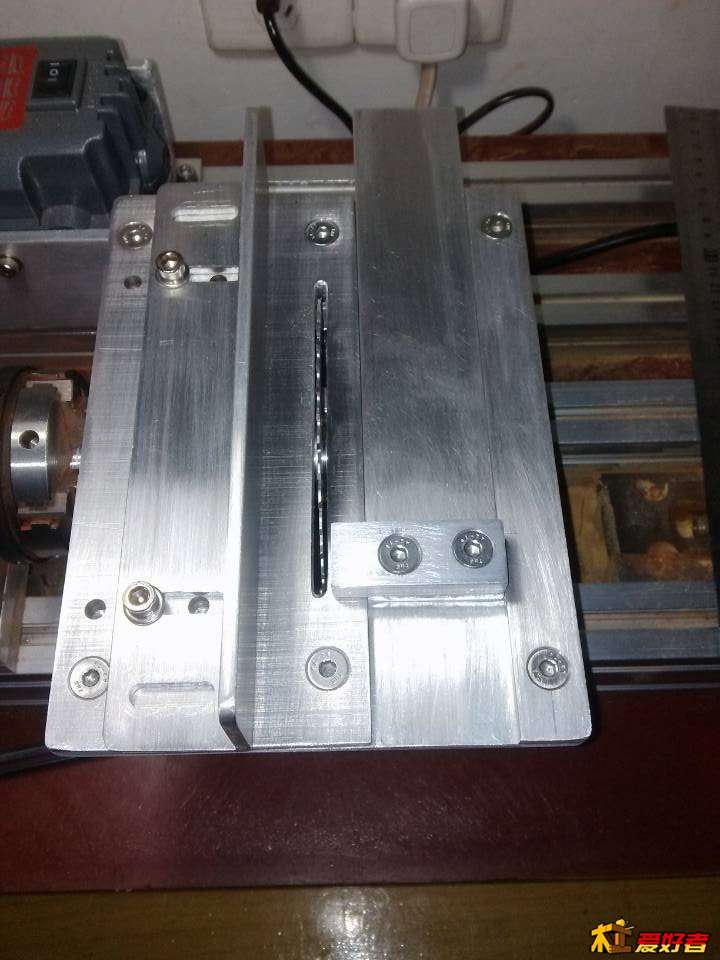

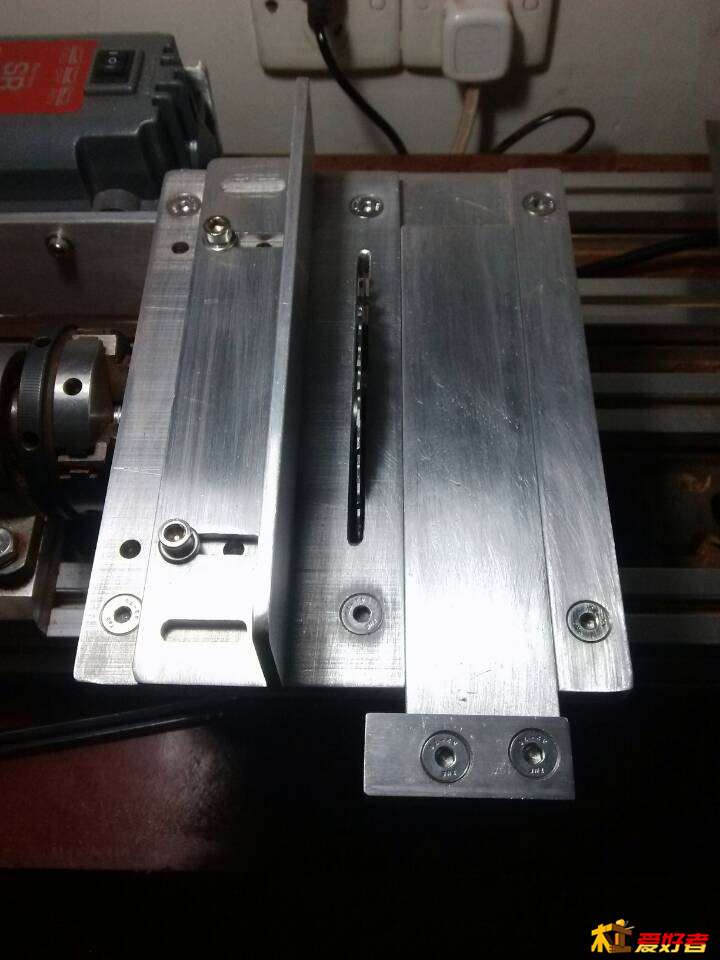

完成0 `% [& m, R' B- ], s

; F8 i9 Y2 D) }' v1 U- J) R- s# {' N 台锯面板改装1.jpg $ W3 ?' G6 |% o& u% {5 w
! R/ u- ?  D. x; _. a
) u3 Q' v& c3 @9 @4 Y- p* a( D" N) C- X" i0 H4 k
. b3 `1 `( E' W- J" ?
, l. s! Z+ v1 l- v
台锯面板改装4.jpg ) ~' e4 W4 p8 s' s; U+ s& D

2 V2 [$ `! ?# |* o% }6 u, s5 B3 d7 k9 I. {

评分

参与人数 6刨花 +48 收起 理由
寻找幸福的猪 + 8 好创意
lhf123 + 8 值得学习
steelsun + 8 好创意 做的不错 有形有意 有理有据
脱胎换毂 + 8 做的真不错,学习了。
mange0012t + 8 这个帖子不错,加分支持。
一叶轻 + 8 这个帖子不错,加分支持。

查看全部评分

发表于 2013-12-28 12:36:05 | 显示全部楼层
支持...{:5_299:}
发表于 2013-12-28 12:37:20 | 显示全部楼层
很好看。
发表于 2013-12-28 13:34:19 | 显示全部楼层
楼主,你的吊磨机功率多大?噪声大吗?什么个牌子的?
发表于 2013-12-28 14:54:22 | 显示全部楼层
再做个类似台钻的结构吧
发表于 2013-12-28 15:03:01 | 显示全部楼层
就是钻头垂直向下的 便于打孔
发表于 2013-12-28 15:32:51 | 显示全部楼层
。。。。
发表于 2013-12-28 18:24:03 | 显示全部楼层
不错的作品。
发表于 2013-12-28 18:48:26 | 显示全部楼层
支持折腾,我的小床也马上要完工了,铝块来回推磨损很快,还不如用木板做滑条,一点小建议
发表于 2013-12-28 18:55:58 | 显示全部楼层
感谢分享1 D9 k' O: F; e* n

3 L" U% N% s1 j# }皮带是怎么做的?好像看到一个粘接点
发表于 2013-12-28 19:29:08 | 显示全部楼层
电机功率多少的??价格和连接有吗?>?
发表于 2013-12-28 20:01:50 | 显示全部楼层
我关心的也是功率和转数
发表于 2013-12-29 20:13:11 | 显示全部楼层
做的真精致。{:5_315:}
发表于 2013-12-29 21:09:10 | 显示全部楼层
漂亮,DIY达人。。。。
发表于 2014-2-11 20:33:32 | 显示全部楼层
也给我发个电机的链接,谢谢
