一个简易低成本划线器的诞生

  [复制链接]
发表于 2012-5-20 12:52:35 | 显示全部楼层 |阅读模式
  想折腾会儿老木头,忽然发现,俺,竟然没有一个划线器!找几块边角料,顺手用手边的杂货件儿做一个,以备下一步划线留用!3 d3 h* L0 J6 z' n6 ]
: F2 g; |- R! R
) v5 x+ Z% `& o: ]% M' @! ]" }8 ]8 ^1 m
; e0 \% \( R3 p" y+ p7 R; K

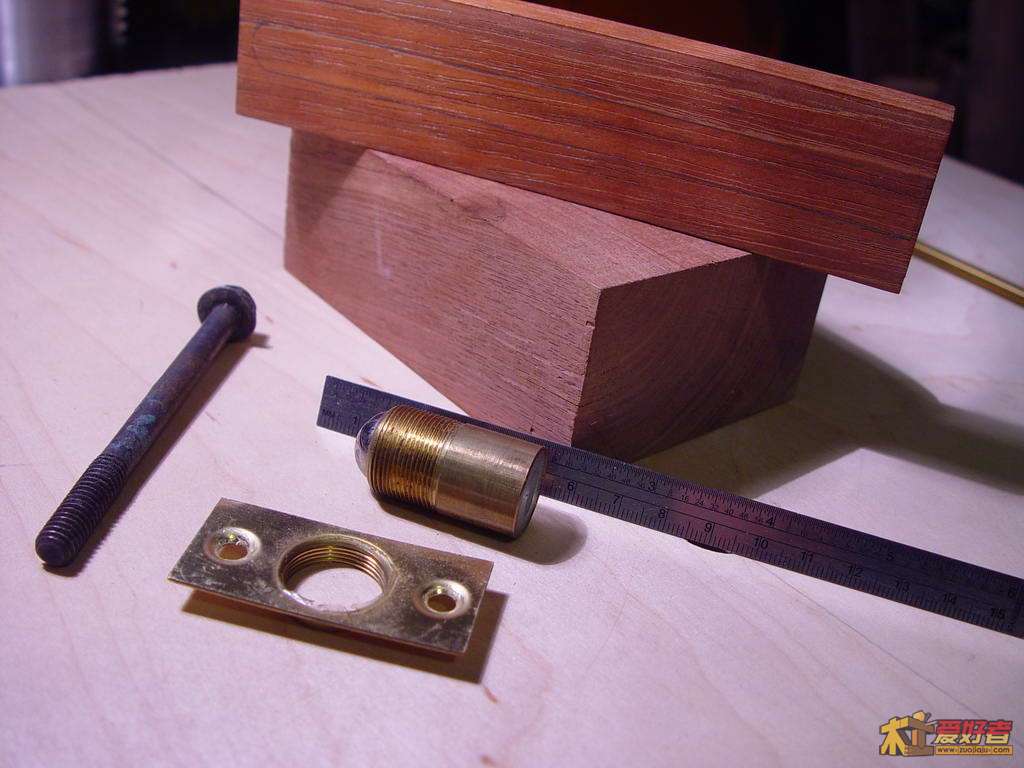

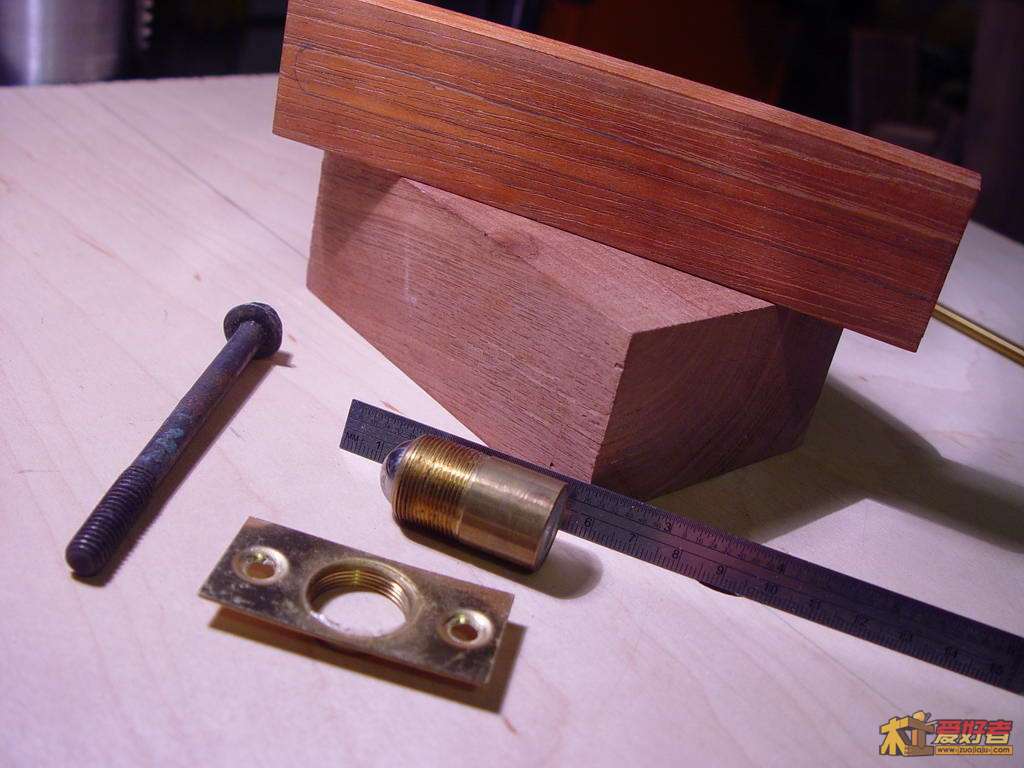

一块胡桃木基座,一条血木为划线杆,9 z9 u; O0 o* Y, E; D/ z$ M/ O
DSC02806.JPG ; U7 T6 l% O: W. t0 B
DSC02807.JPG ( @4 T5 A7 x" y8 O( B: G; F

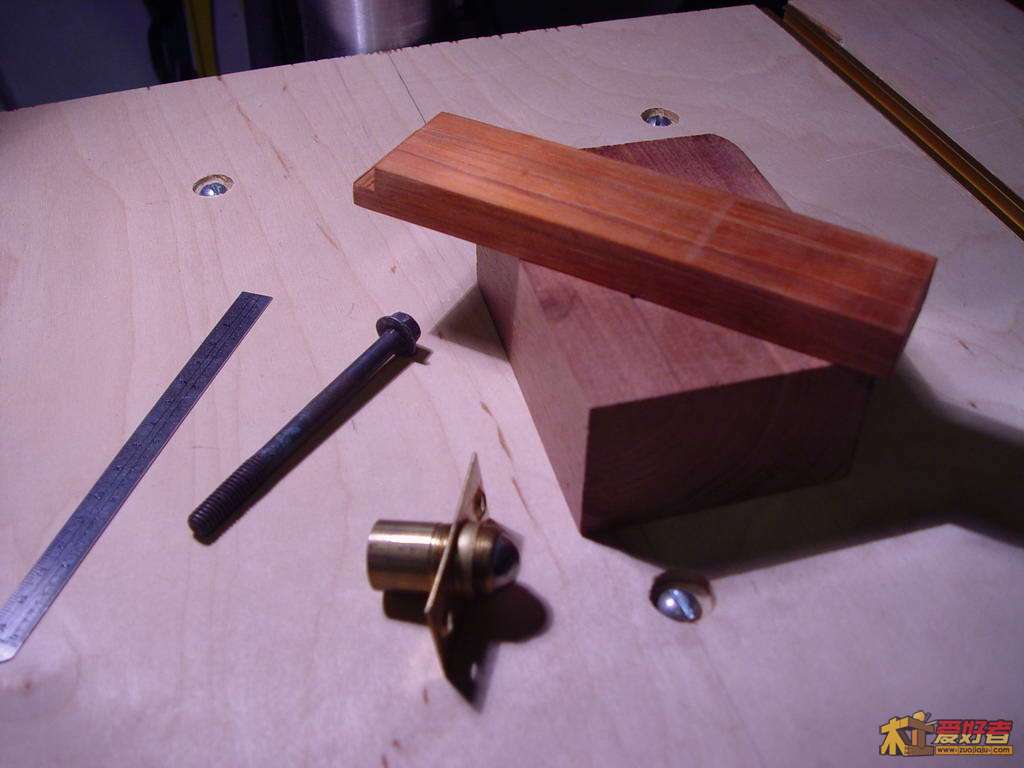

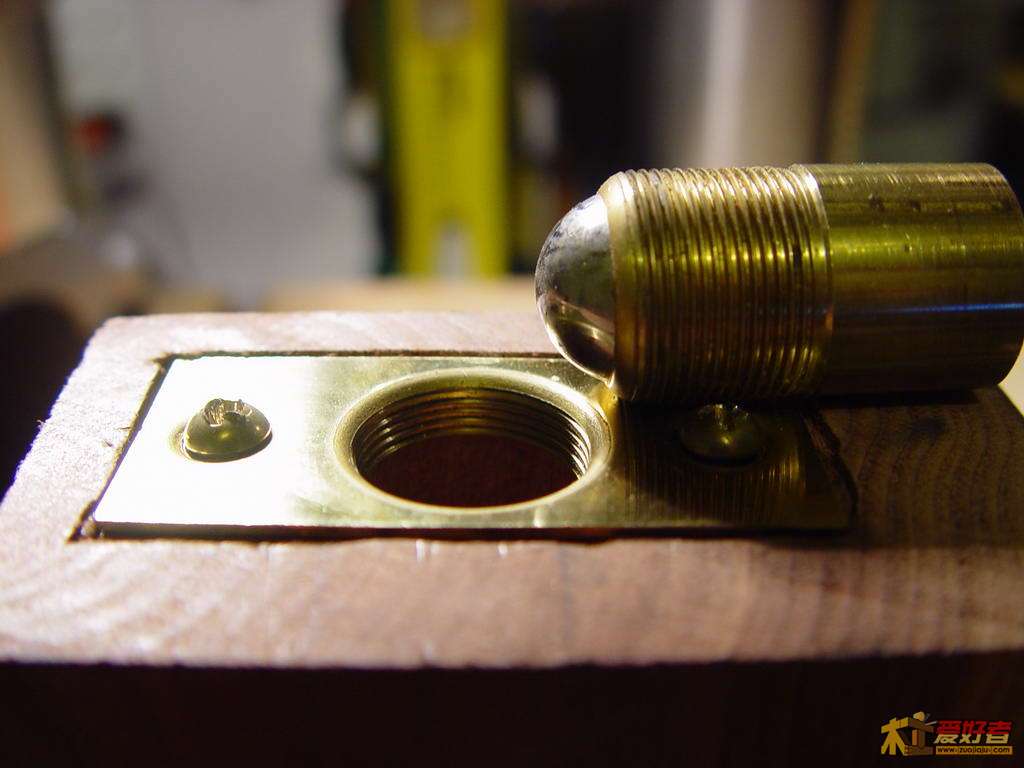

一个螺栓,锯断留用,一个弹球式的门关。# n& Z' ]' c, n$ D. v3 K

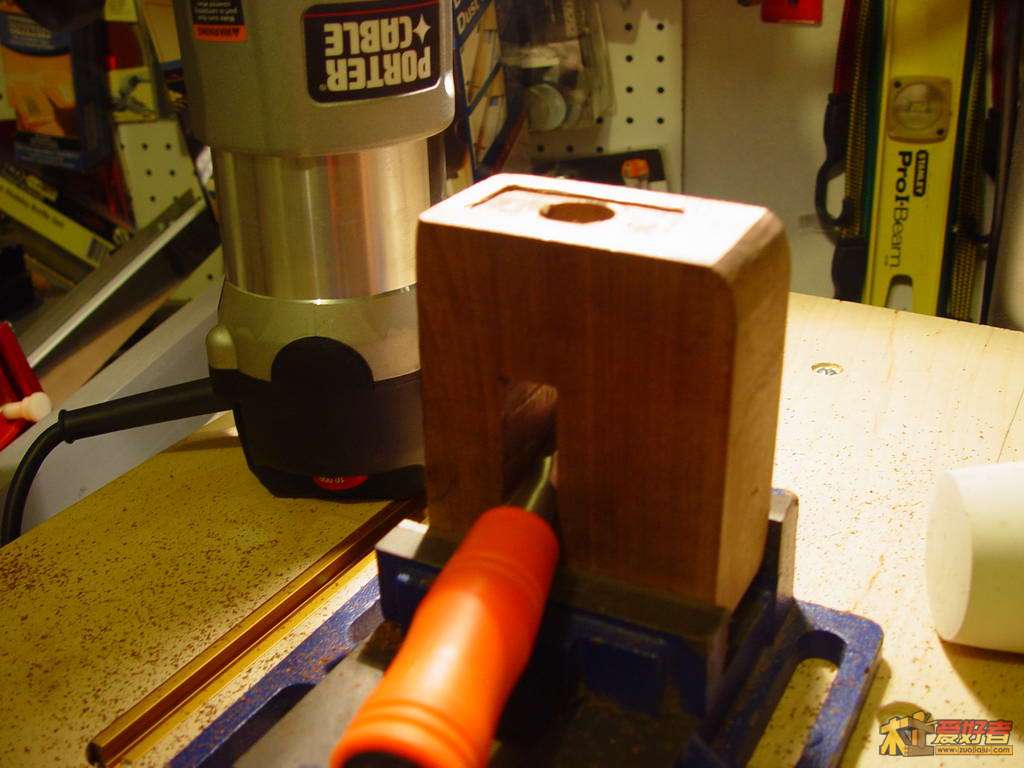

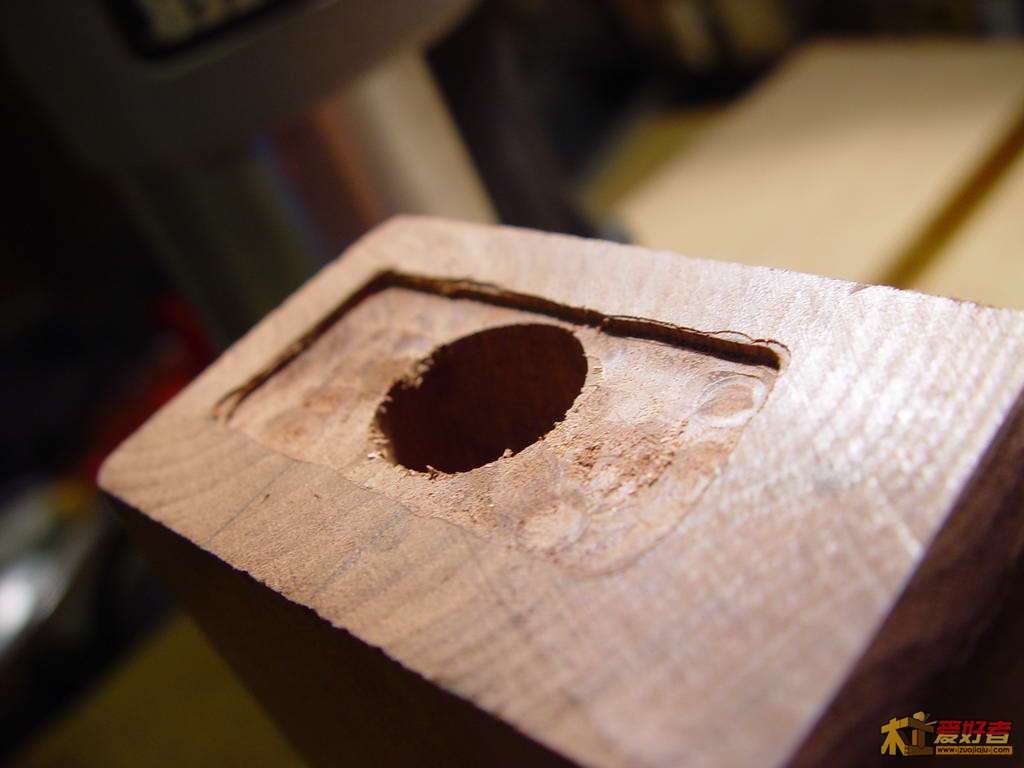

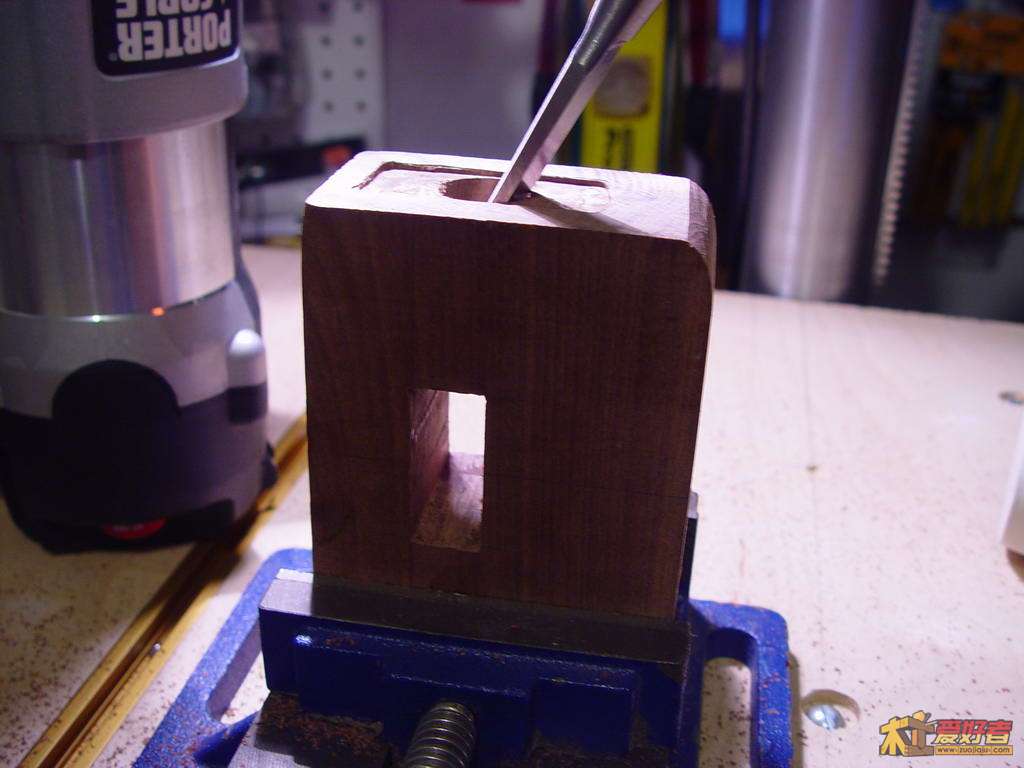

, Y3 c' \' Z1 ^/ _7 {, K2 E' D上机开方孔。用雕刻机铣出安装的位置,并用台钻打孔。
" D: x6 c' p2 l# v0 T DSC02810.JPG 5 w. Z8 b) M1 j5 F
! J0 `" j. M9 c4 _* K8 x DSC02813.JPG - M3 b  V. P6 u8 x

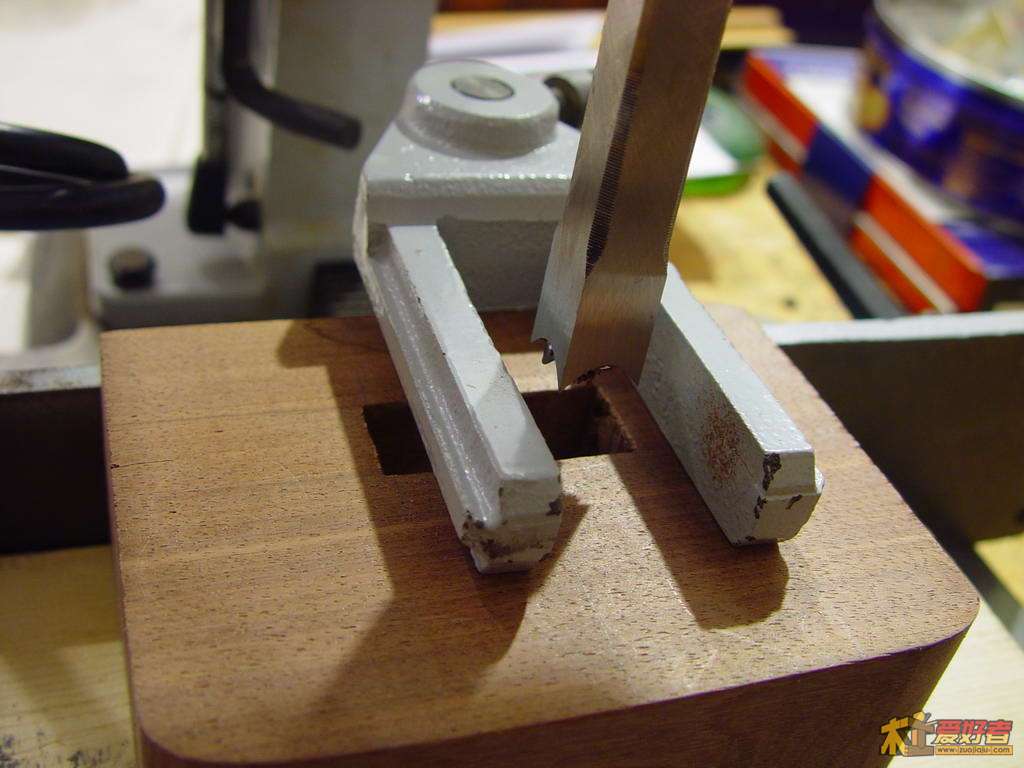

用刻刀稍微修理,(俺是功夫差些,边不是很齐). t" ~% X3 S5 Q! ]1 k; F$ g

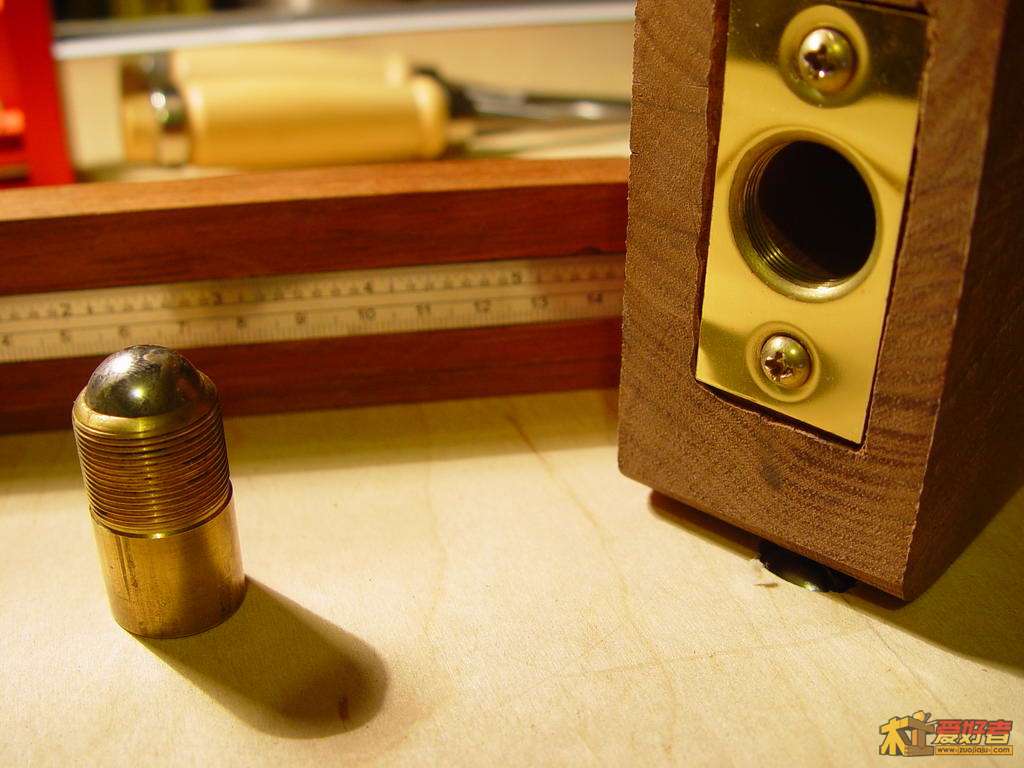

$ p7 D5 B# C. x. S6 d4 S( O- h, g呵呵,安装上去看看,凑乎吧!
; t7 h( T4 }0 K# h4 d! j$ q3 p DSC02818.JPG + P, Z! s* O3 a  y& L  V8 y$ G

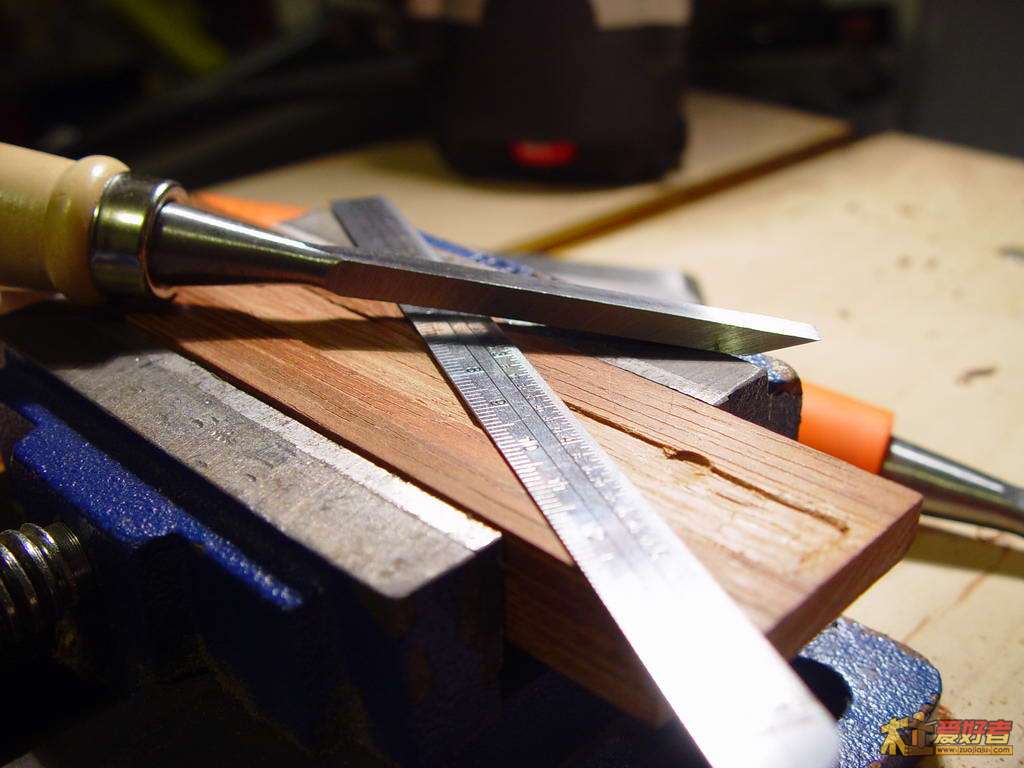

再用刻刀刻画出镶嵌钢尺的嵌印。用棒胶粘贴。
+ U4 K9 P( G* o4 K5 C; \ DSC02820.JPG 5 u- q$ Q: z. ]/ c- T; m/ o# Y* A
DSC02822.JPG 5 o! \# s  j: Y! W6 X0 _

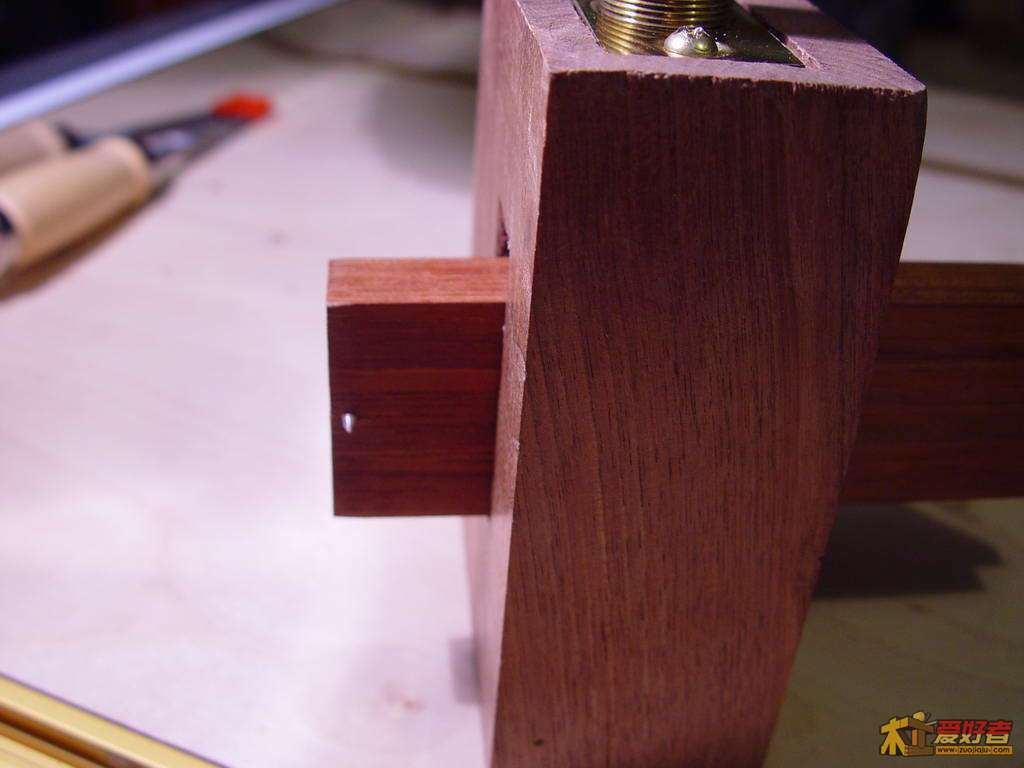

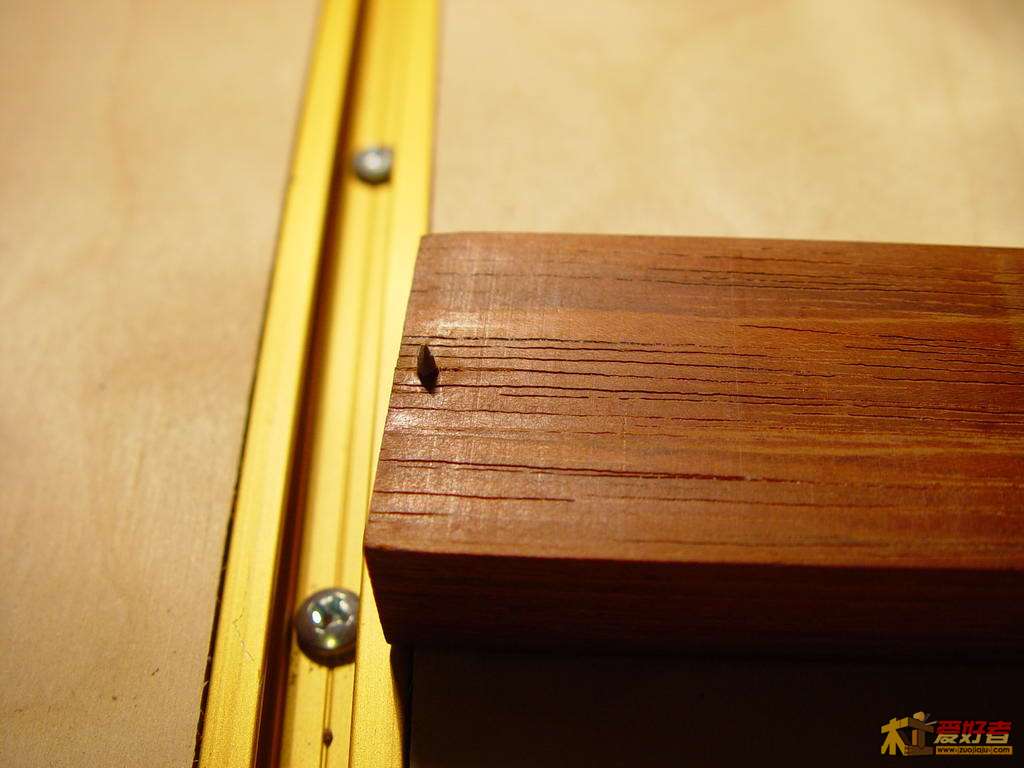

铁钉预先打孔钉入,用钳子掐断在外的多余部分,将划线点和标尺校正。
' c  b: l: C- ]- }3 `( ?$ o& [' d DSC02825.JPG
9 V! T6 d! U  a$ K/ X0 m DSC02826.JPG 2 i5 m# R/ i# H$ n
& A! f) Q- B" ?2 h DSC02828.JPG 8 H" Z3 y: o6 {9 {0 L$ F
( M/ C& L5 x8 C: i5 ]* l* o DSC02830.JPG
6 ?" Q1 ~- M2 s  _

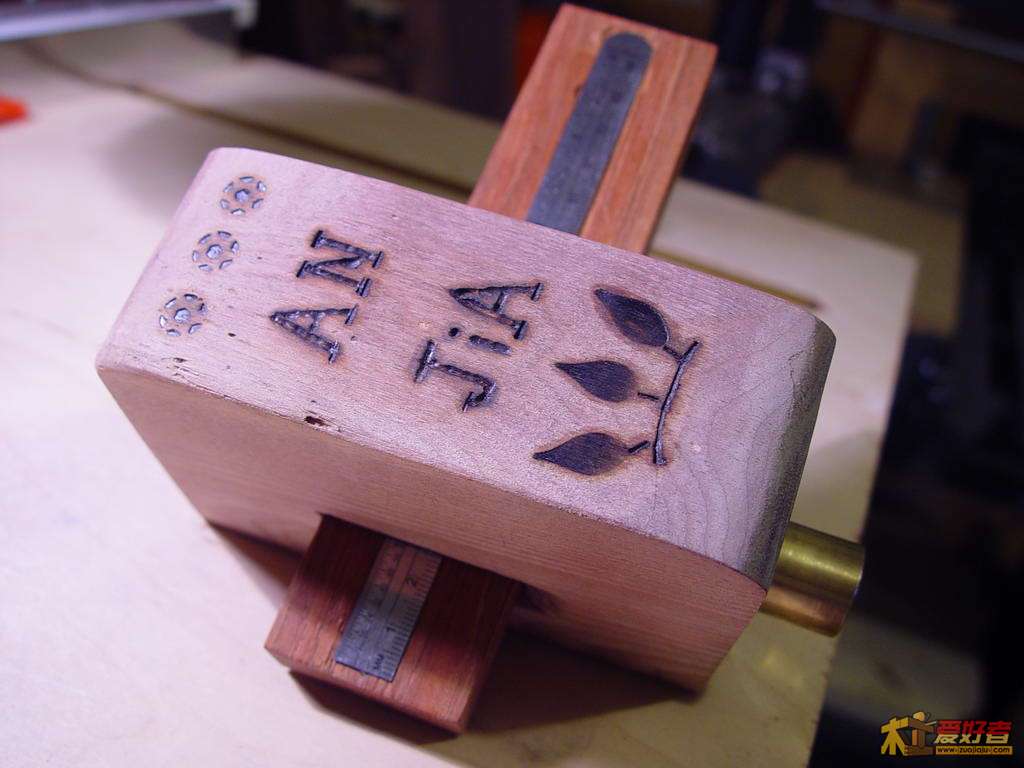

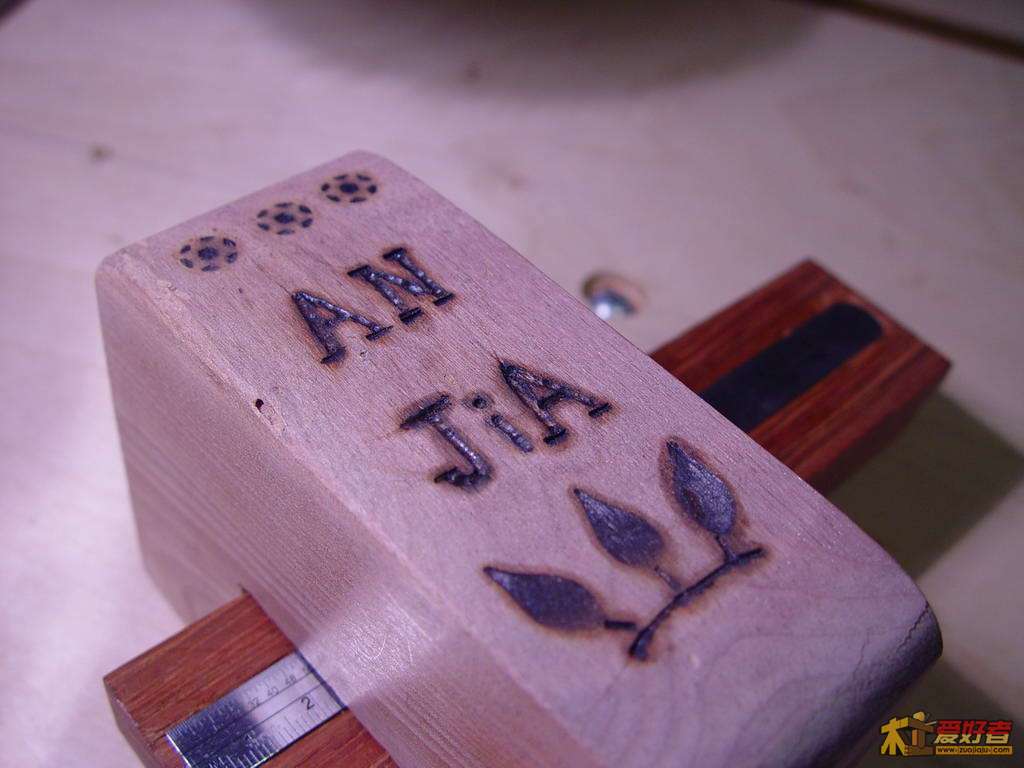

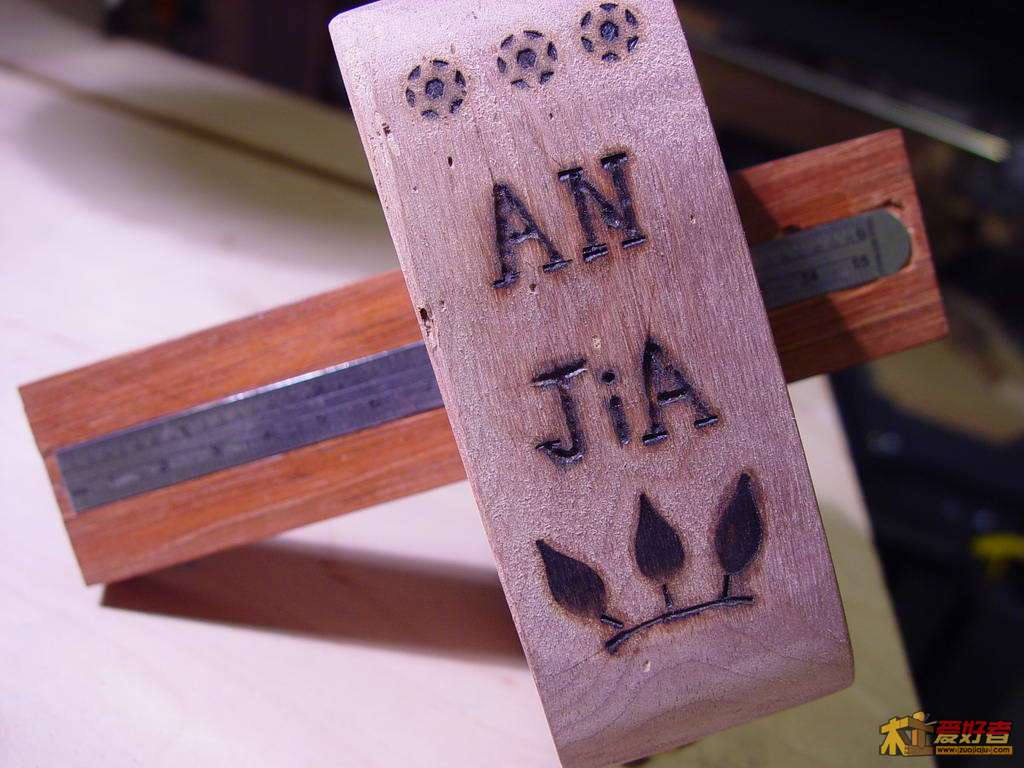

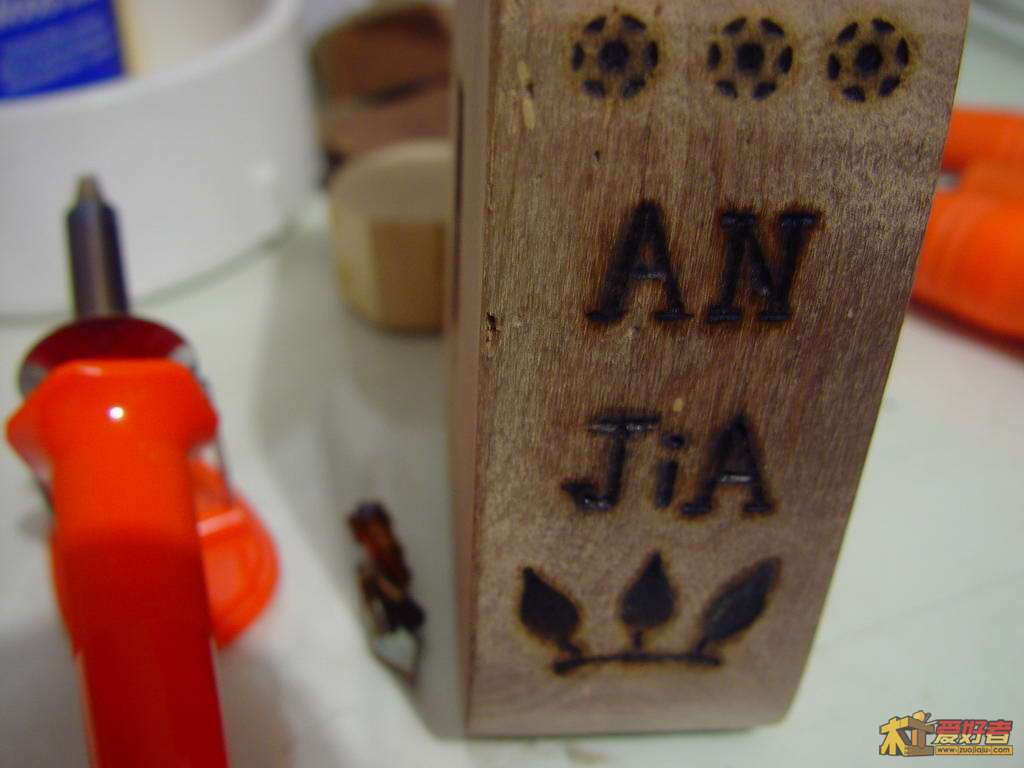

* m' V- H# O7 H& Y  P% |% q忽然记得,有木工烙画用的烙铁,顺手拿来一试。(AN-JIA --安家)  \3 f: X2 N/ Q" r

评分

参与人数 1刨花 +8 收起 理由
haick + 8

查看全部评分

发表于 2012-5-20 13:01:45 | 显示全部楼层
做得 挺可爱的
发表于 2012-5-20 13:10:46 | 显示全部楼层
做的漂亮,木工烙画用的烙铁要是方便的话请您上个图。国内有卖的吗?谢谢!
发表于 2012-5-20 13:11:08 | 显示全部楼层
你这个An Jia,老美读起来可能是安鸡,还不如改为Angel
发表于 2012-5-20 13:31:24 | 显示全部楼层
寻找幸福的猪 发表于 2012-5-19 23:10 ! G: I5 E) h6 u' c  J4 M
做的漂亮,木工烙画用的烙铁要是方便的话请您上个图。国内有卖的吗?谢谢!
; |; e" `$ G3 C3 \
帮安公子贴个图给你看看:$ b$ t' N% h7 T4 _, J) u: ~7 h8 E
这个不贵,大概40美元左右,注意各种烙头
6 n& y# o/ w; y3 R% Y5 c
- e6 `0 X0 j. ]
& w5 W! J! q1 \+ a7 Z! j, Z这个是专业的,A要150美元,B要180美元,可以自动设置各种参数
* C4 M6 M- w6 @8 p# x) T$ ]' e* g9 ?1 H0 z2 E9 T
发表于 2012-5-20 13:47:13 | 显示全部楼层
woodsensor 发表于 2012-5-20 13:31 ( C5 b& k9 q$ t' \* U
帮安公子贴个图给你看看:
# Z: ]8 N: B8 \这个不贵,大概40美元左右,注意各种烙头

- o# L2 t  m2 j: l& a1 @: R; a谢谢您,看来国内是没有卖的!变压器也是110V?
发表于 2012-5-20 14:37:21 | 显示全部楼层
不错的说,还有商标呢
发表于 2012-5-20 14:37:23 | 显示全部楼层
讲究~~~安公子威武。。。
发表于 2012-5-20 14:44:37 | 显示全部楼层
不错,红胡桃就是有点软,要好好打磨。贫道抽空也学着做一个!
发表于 2012-5-20 16:10:32 | 显示全部楼层
很漂亮啊
发表于 2012-5-20 17:10:07 | 显示全部楼层
这个不错,简单实用,安版的要顶
发表于 2012-5-20 18:28:26 | 显示全部楼层
AN-JIA,我还以为是安吉尔呢:lol
发表于 2012-5-23 13:52:53 | 显示全部楼层
简单实用~
发表于 2012-5-26 11:47:41 | 显示全部楼层
这个划线器好!是欧式的。用更硬的木头做耐用,胖子杂货店里这种样式的划线器用黑檀木做的要80多块。
发表于 2012-5-26 11:50:00 | 显示全部楼层
欧式的划线器。那些铜件是哪里搞来的呢?
