菜鸟实战富贵凳(50楼完工了)

 火... [复制链接]
发表于 2012-5-6 00:19:21 | 显示全部楼层 |阅读模式
本帖最后由 上班的猪 于 2012-5-14 21:49 编辑
$ f6 Q5 z- H8 f! |$ n. s  S; ~4 x7 T6 Z. s4 K. y1 I
我只知道这个凳子就叫富贵凳,第一眼看到它就超级喜欢,但实在买不起啊,有便宜两百块左右的的,但那个做工和用料感觉实在太差了,所以一直想作一个.: Z/ F7 ^% |3 |3 b2 t; p
但做为一个菜鸟,从去年四月才开始玩木头,做这个东西实在是太难了.所以一直把这个念头存了一年,直到现在才敢做.% a7 H& L% W& a7 P
传说以前弟子要出师,就是要做一个类似这样的东西吧,但我没有老师,一切都只得自己摸索理解,上网看图,到实体店去摸,去量人家的成品,挨多少白眼都后悔.
" W- v1 D. U  t. R4 t东西还没完工,还在努力制作中,先发点过程上来,这几天应该可以大体完成了.' S+ N# _' @+ S( R0 Z! {2 X

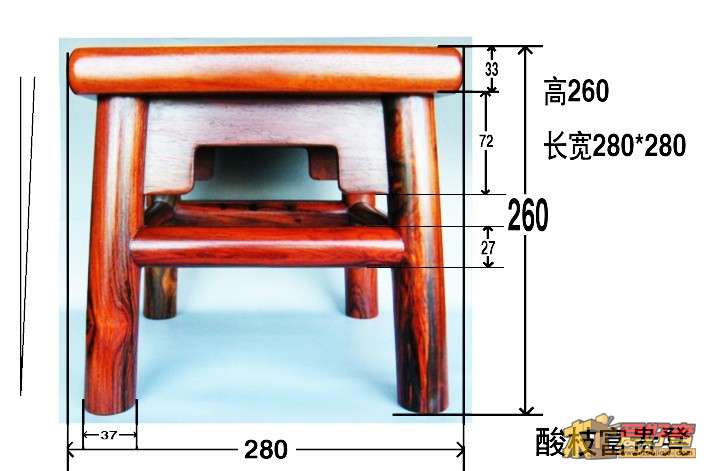

2 A! Z; g# U. @/ d( t这是尺寸图,实测腿的角度有3.2度左右,下横帐离地面10cm.我自己有几张手工的图,画得很烂,就不晒了." N( }# E) F" g) k' ^- R5 d# P

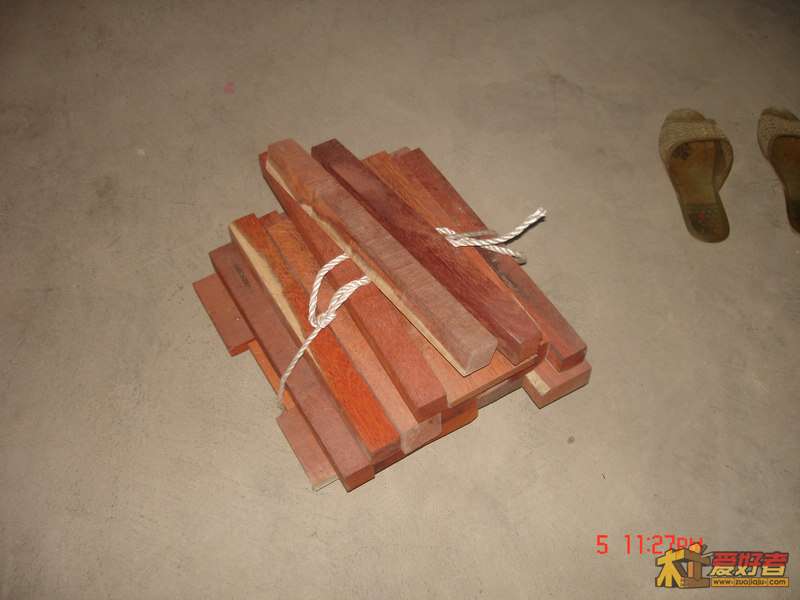

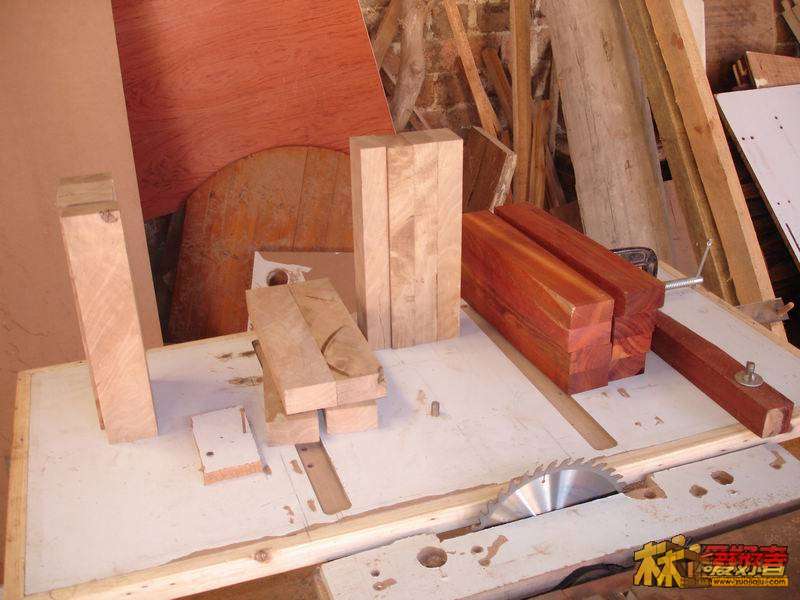

8 D! J* C5 g9 @0 K! I9 H, G先备料,这堆是跟朋友友情价买的套料,一口气买了十套.先拿两套来练手.
. _$ M9 e0 m0 V" B% O 3.JPG & A+ ~4 X4 f& R7 ]( S

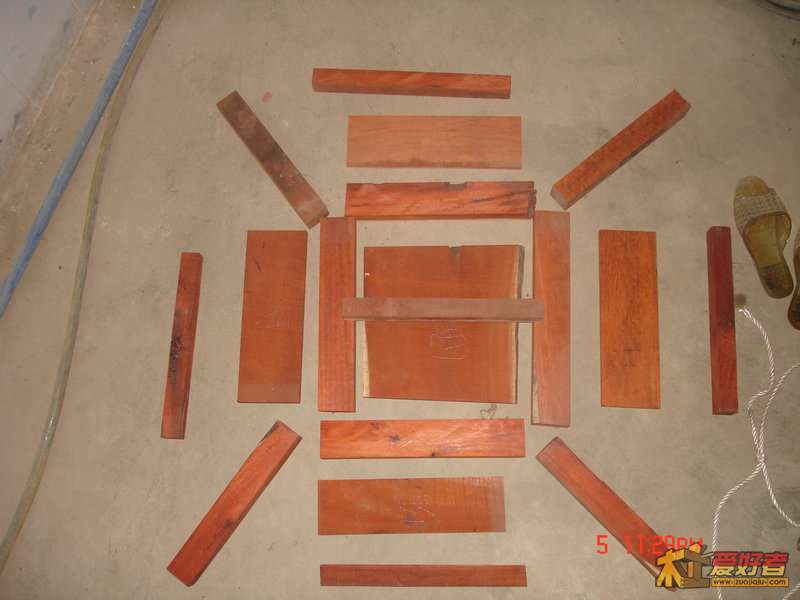

打开,所以的料件就是这个样的
7 P, a8 D/ ~7 i5 S1 m 3.5.jpg

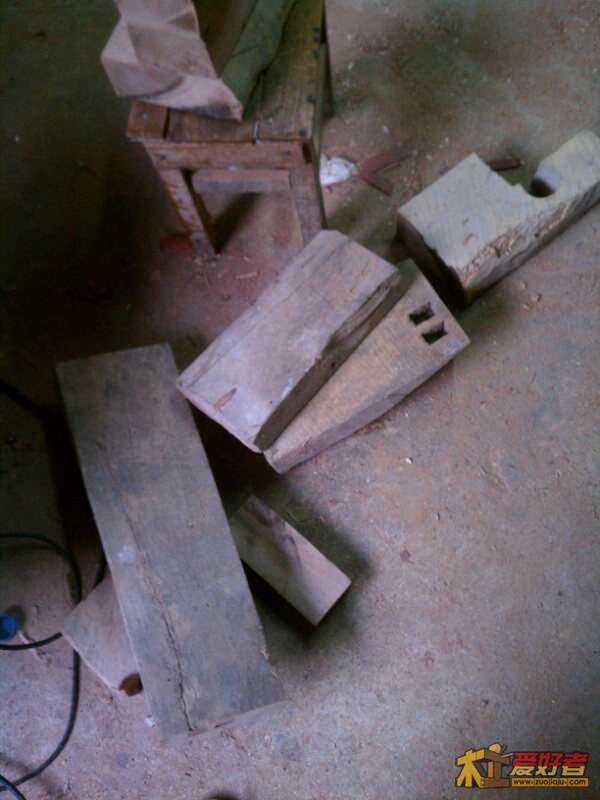

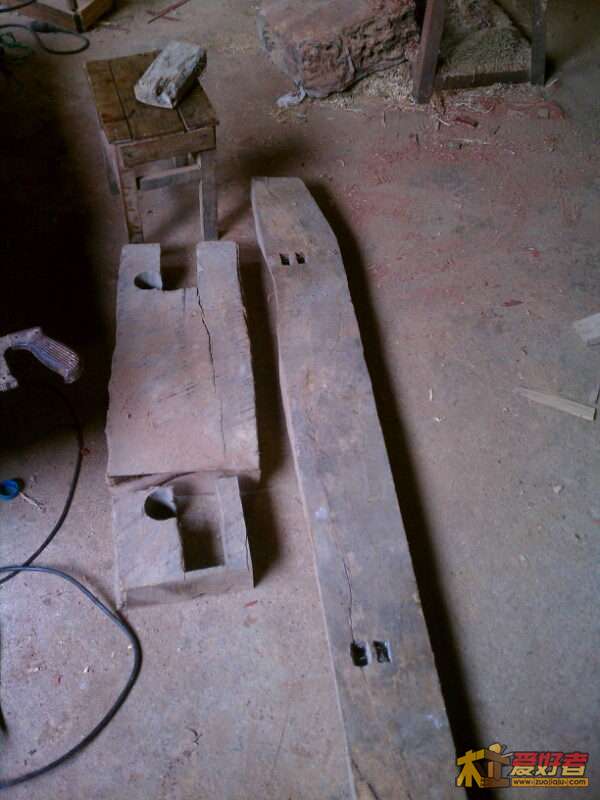

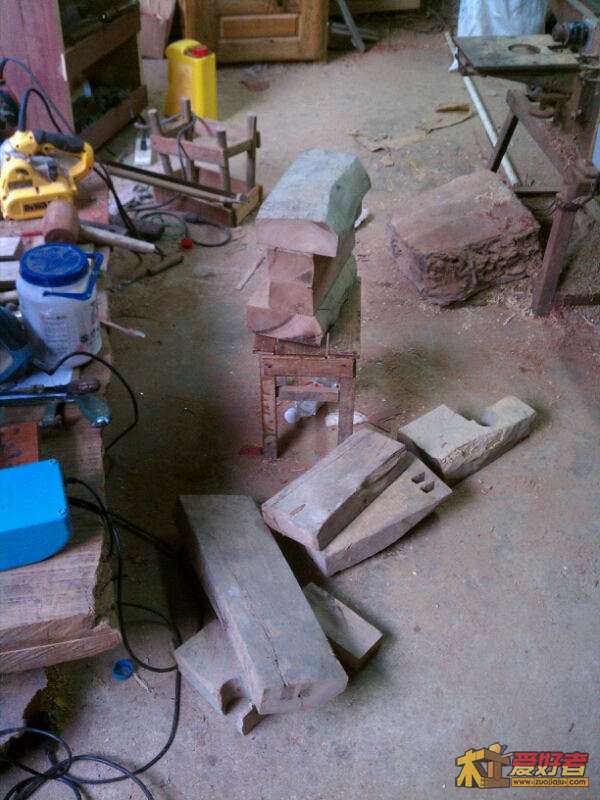

1 g: K( i, G) \. ?同时自己还准备了点料子,这个是上百年的老房子拆下来的上下门槛,老家里留下来的楠木料.厚七点几公分,十足好料) G# ?3 j" s! c7 _  y
4.jpg & g  H" i1 c, h# k# P
计算好就分解) ~1 C% O: V! Q, \; A
7 Z5 V1 P9 i' }6 V 6.jpg 7 @' q6 w# y" C: y9 A
这块,要切成三块板做凳子面用* Z! B$ y6 i7 m9 Q
3 k& b( e6 W+ A- `2 C/ q没有带锯,只有台锯加手工,那个累啊,浪费的料也不少,9 e6 s; Z7 D: c" z
2 [+ \& M0 Z; Q" W+ x, k刨平,看着顺眼多了$ T6 L) f  f" O' r5 Z" J
  M. C/ v1 ]  Z: i2 X开面方.
3 `4 v, a7 I) {; g, @ 10.jpg

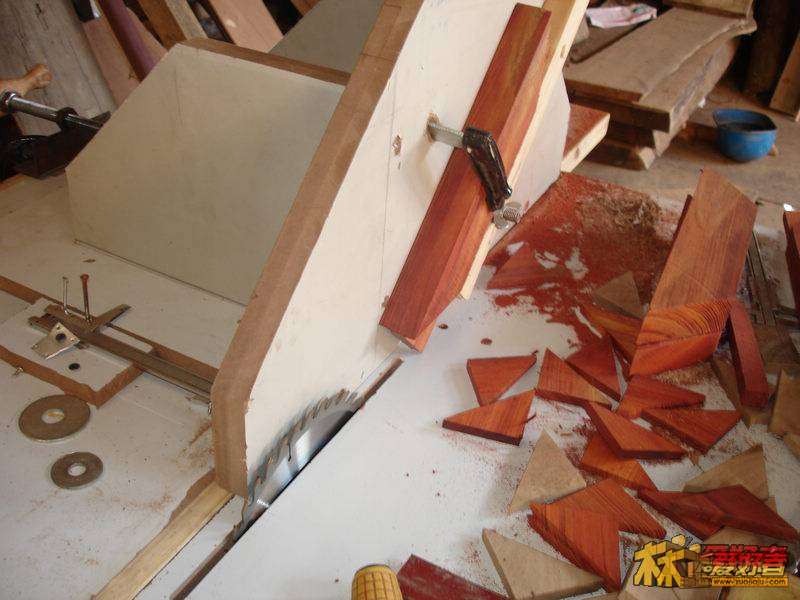

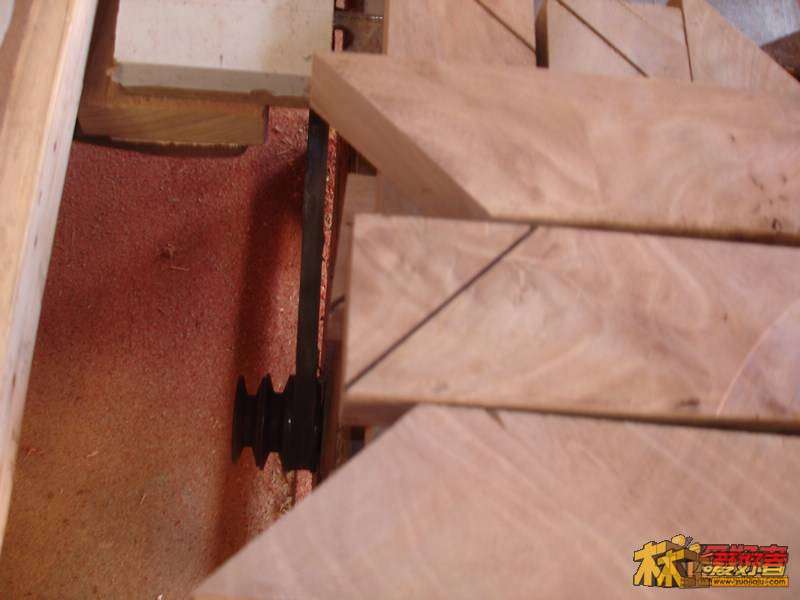

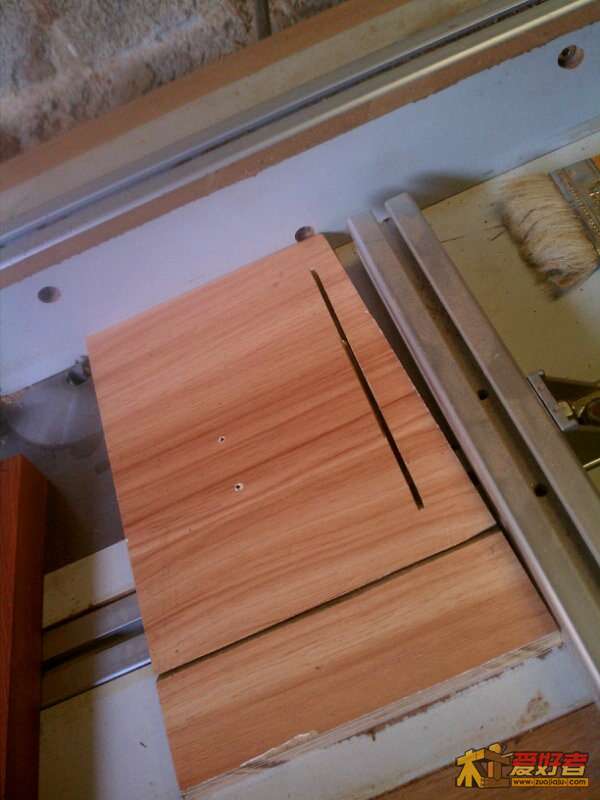

' s& B* w! n3 x( x' q1 p6 S切角度( \  G, p& T* U4 c  h
11.jpg 12.jpg 13.jpg 14.jpg ) T. c; q! ~  w: p8 ]# k% A

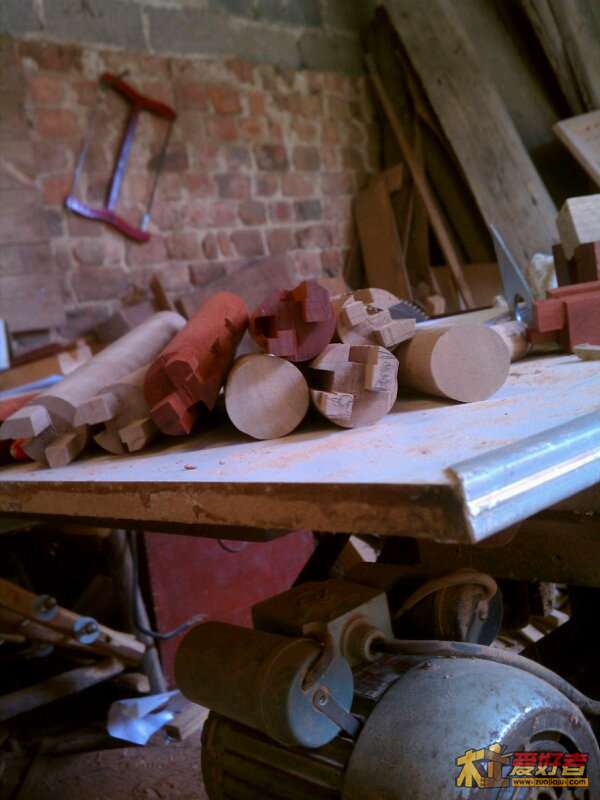

一地的边角料.! Y4 t# ^  c- Q' X
15.jpg + s7 ~! W8 ?+ v/ f7 H: r
好看吧# x1 H$ N1 Q! ]/ u8 B- E
16.jpg * ^8 {- o: U1 _* i5 y

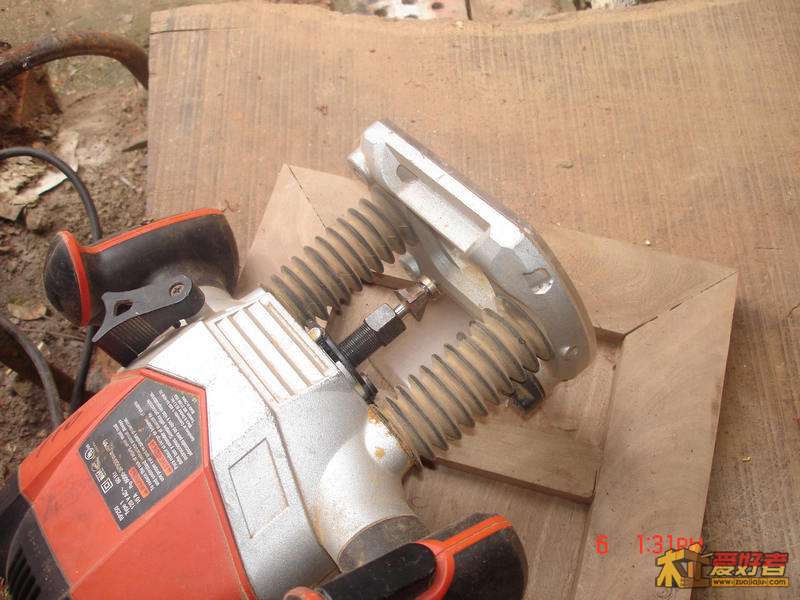

这个是手持雕刻机开榫眼.上面的板内框尺寸固定住,前后左右都精确限位+ P7 b' V  S+ ^
17.jpg 9 \- f( C- p+ M& v: v5 c
然后雕刻机在上面前后推着走,慢慢下压,就可以打出标准的眼了: I8 m8 a+ p7 u
6 ^. N( Z2 P, M. O4 g- M 18.jpg * t- o8 q  R, v9 g- s

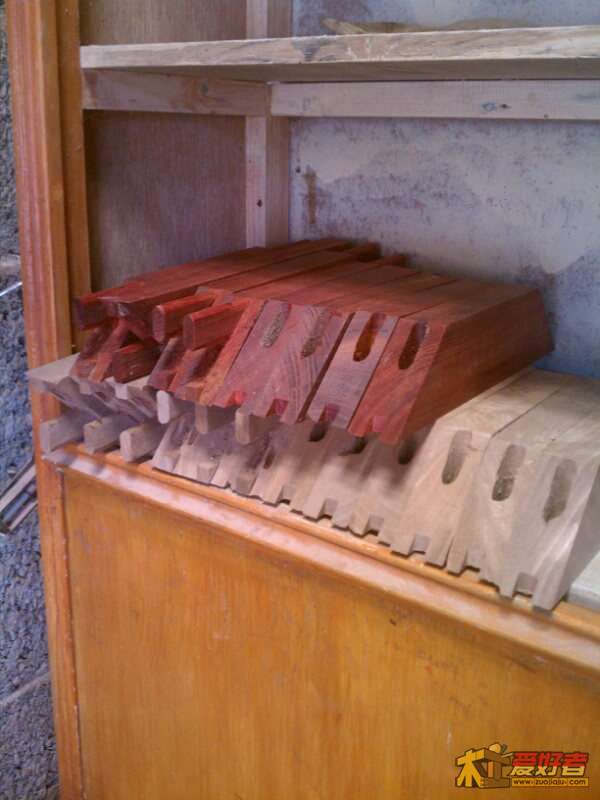

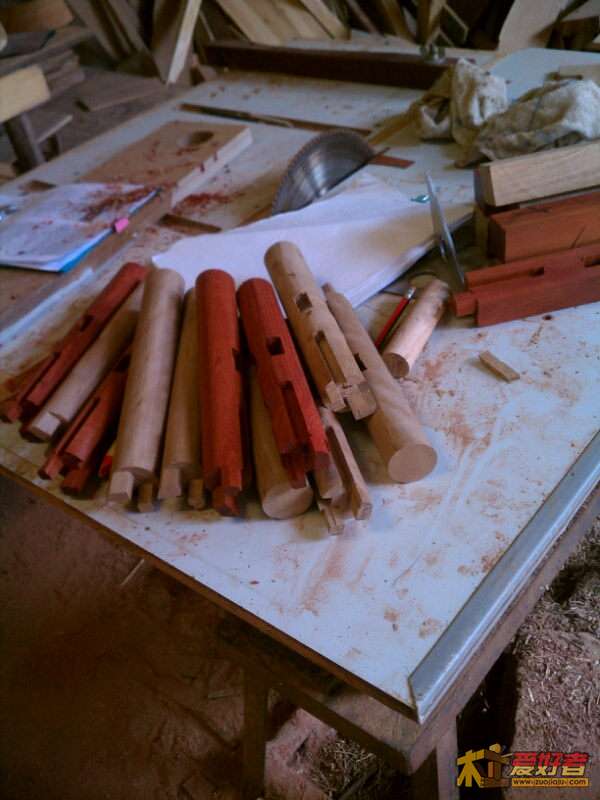

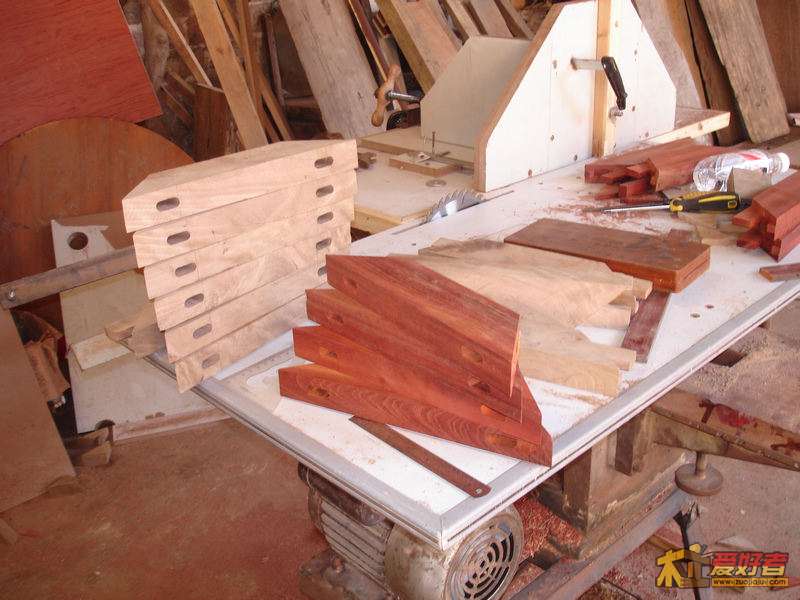

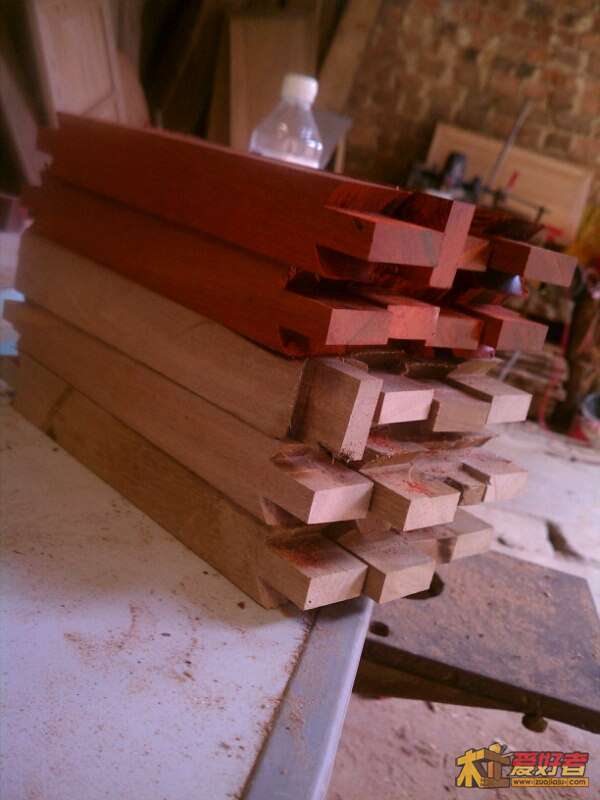

集体照1 G8 U0 l1 x" T9 u  _. y5 p
20.jpg . i9 ]6 e* m9 E, i$ G
榫头修圆,其实这一步是错的,不应该用圆榫,做的时候不知道,做完了给群里好多人指出来了,0 R2 `& o& a4 \, R; ]; v- b, A
不过我没好凿子,手功也不到家,估计真给我修成方孔也搞不太好.
) z" r2 W; l( c3 N; }5 [8 B 21.jpg + m2 O3 F: |/ Y

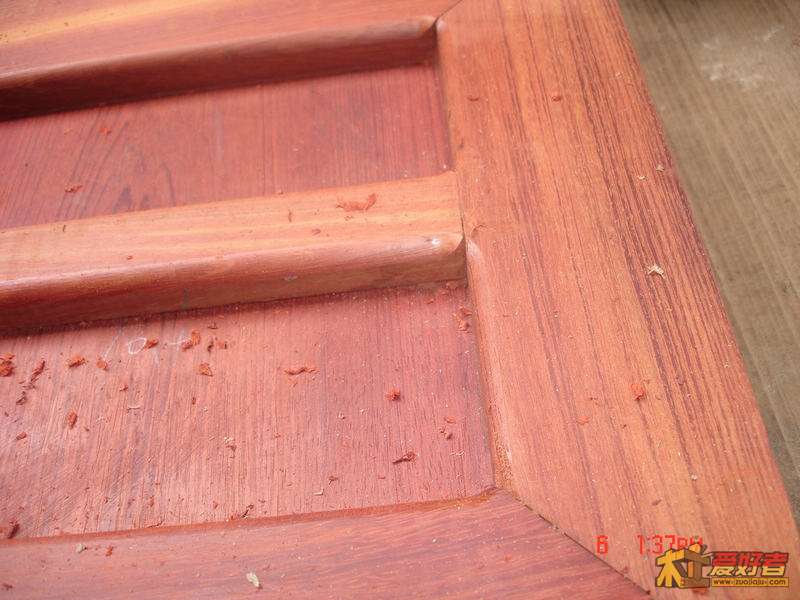

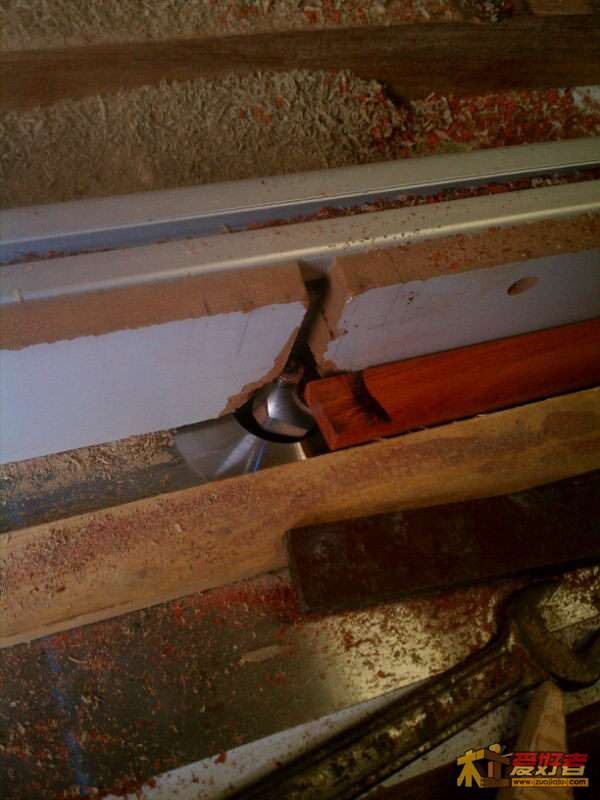

试组装.做面板时忘记照了,反正大家应该都懂吧,雕刻机T型刀开槽就OK了
; s' y2 e2 X; F' U* q. H 22.jpg 5 L: g) _1 R8 q
因为没有压刨,所以面板厚度有点误差,所以装配时要慢慢一点一点的修磨榫头直到面框合适.0 K, t* z- e# Q, W

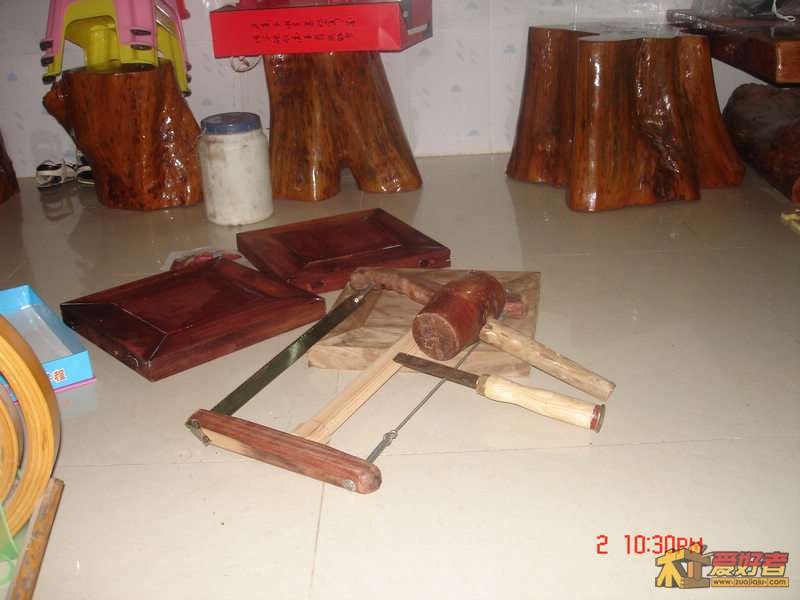

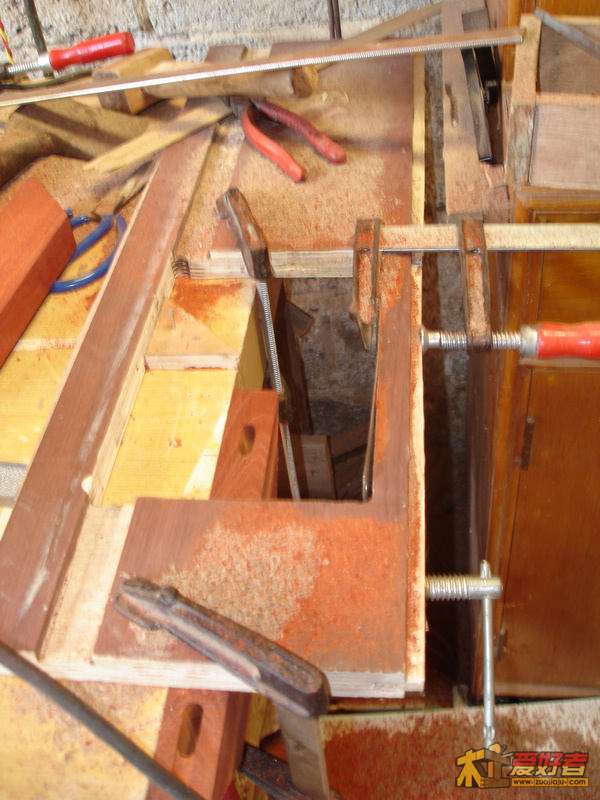

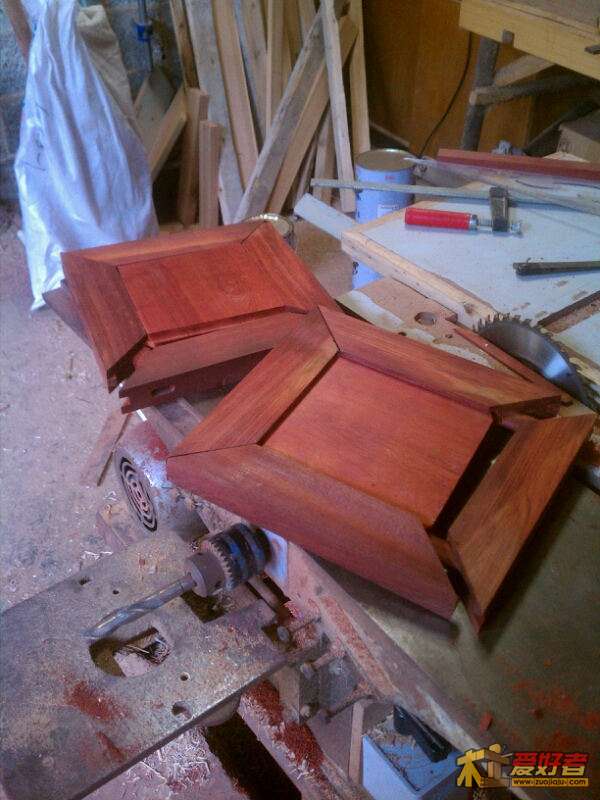

% p! |8 J  b- D  ?- N! a  N组装.自己做的三大手动工具也要来合个影
( z6 F* k- @0 p9 |' E9 ?1 X* T  W, u 24.JPG
; R0 k6 }& H5 O) K1 a面板基本做好了,后期还要把板面修平,打磨,修圆角.明天接着再搞了.0 x& F; Z, t% l( x
其实以上这些东西不是一天内就搞掂的,我可没这么神,做了好久,差不多有四五个休息日吧,平时要上班,都是抽时间来做的.- n6 f: X& d5 a- C' D: t& o
今晚先发这么多,要知后事如何,请听下回分解,
 楼主| 发表于 2012-5-6 00:19:59 | 显示全部楼层
本帖最后由 上班的猪 于 2012-5-6 20:55 编辑
! u, F+ ]+ G% J8 D+ ~& @$ i1 N' s& r# {+ g  I" K. h$ q
  k2 P) V1 Q' Z; a 26.jpg

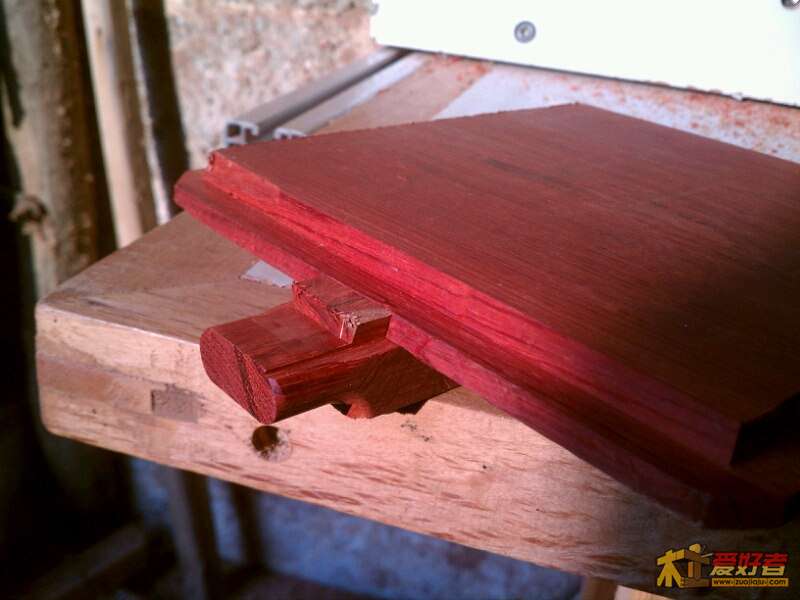

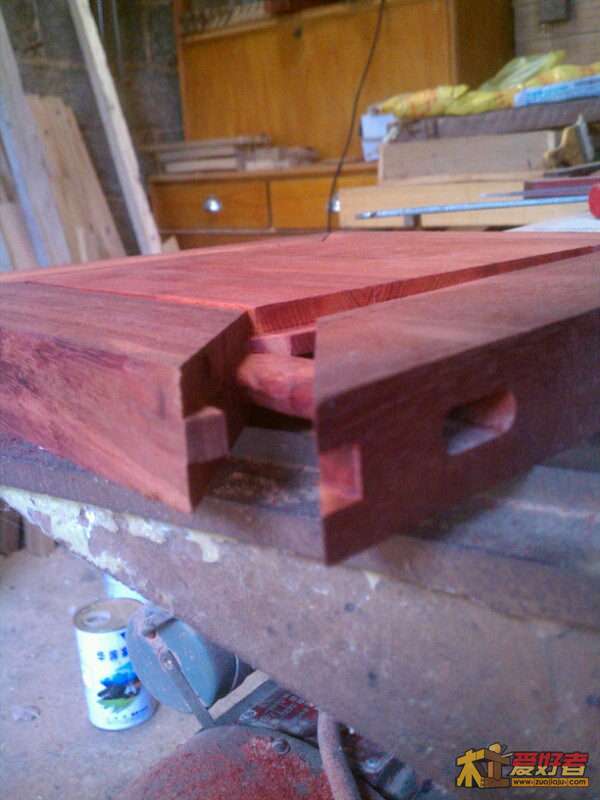

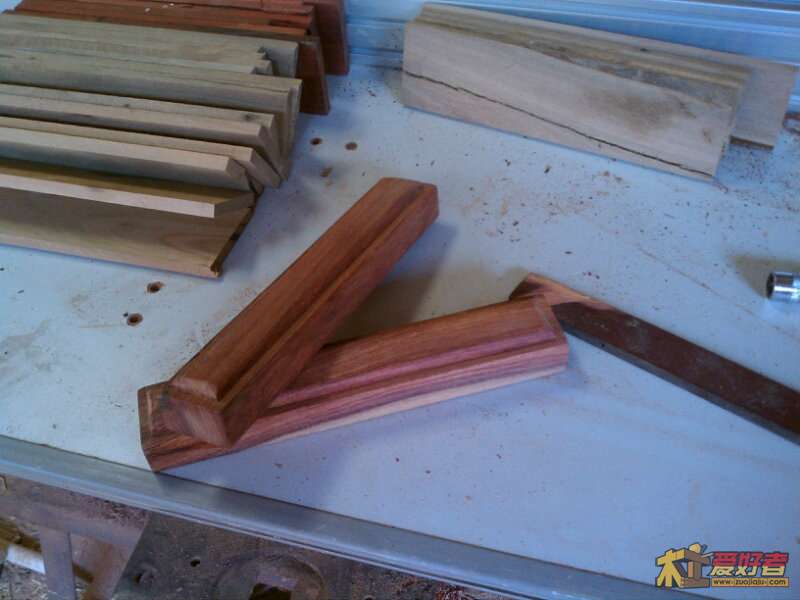

5 I  u2 a% V9 ]1 [补两张燕尾加穿担的图.1 i$ t! w3 u2 Y
面板基本搞完了就开始搞横帐了.话说回头,那个面板拼四十五度角我是什么拼都搞不好,修了好久才勉强配合得上,有块板有个边有2mm的缝,都是累积误差害的.因为没压刨,四块面板加工时厚度有点差,四边还不垂直,直接影响到开榫开眼的精度.
+ I( M( r8 b, ]( f5 \' J4 I 31 (2).jpg 7 x+ S' n! J1 j+ M3 M& O

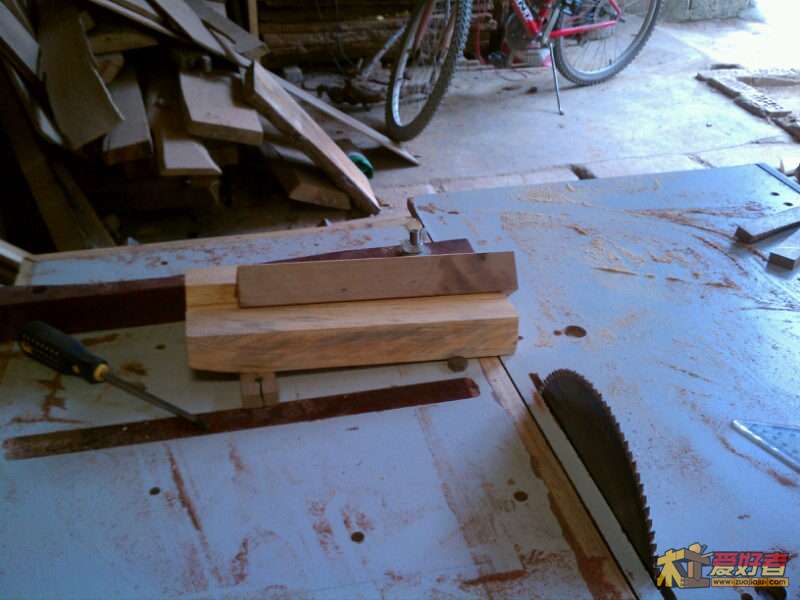

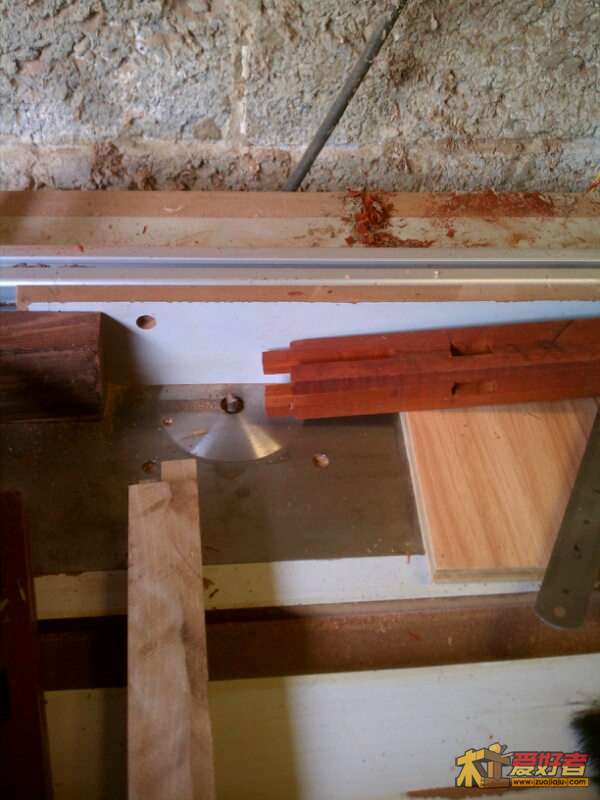

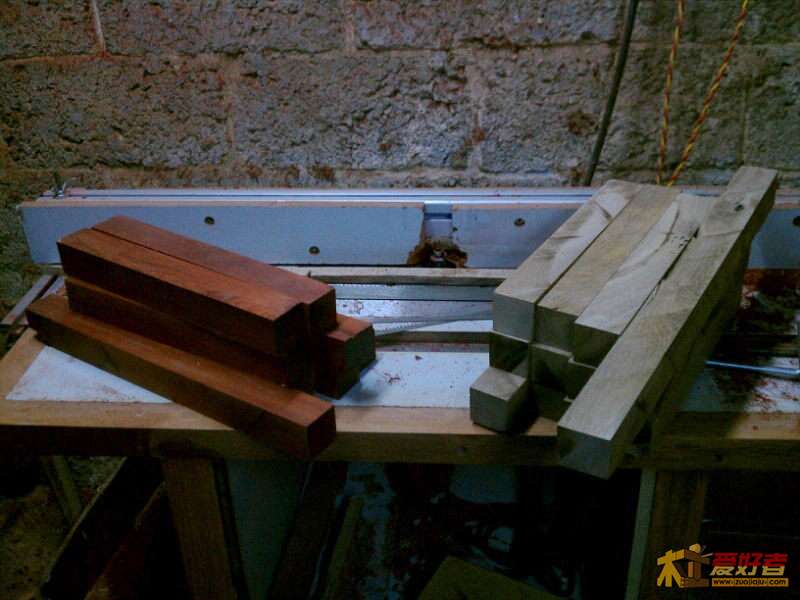

横帐的料,没有压刨就先用台刨搞出一个直角,然后用台锯加靠山锯出另外的两个边,勉强可以做出正方形的料,尺寸是28*28mm
& k: ?+ \* L, G 33.jpg

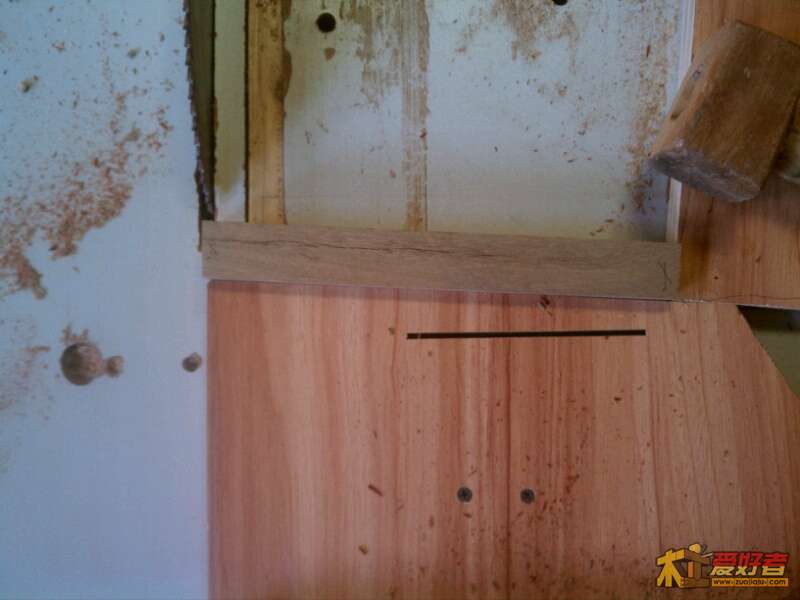

7 N8 S2 l* M9 t+ c' a9 G8 j$ x. m切边,定长短,横帐的长度可以用三角形公式算出来.做了一块有角度的模板,使横帐上下两个边的长度能跟腿吻合.
; |! I( r7 ~* z1 i这个模板的用处很大,牙板也用它.
( ]- o0 U. D2 Q. O  G  m$ V 34.jpg
0 W: J! j- F9 `; T6 F) G4 u 35.jpg

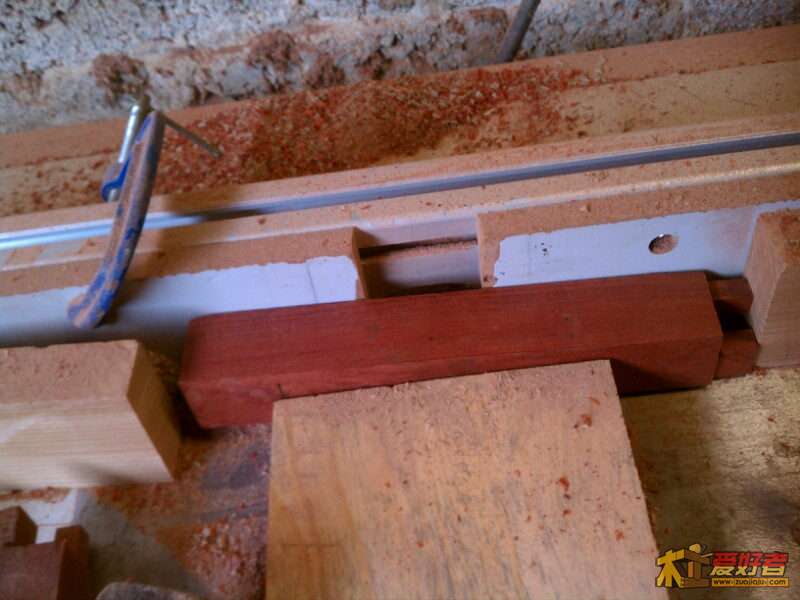

2 p+ P4 X% D) Q  `. x& A定好长度后上雕刻机台开榫头,这里也用到刚才的模板,上下各过一刀.我喜欢用1/2英寸的直刀开榫眼,所以榫头的大小是12mm,
" [1 G9 s4 L' M8 H- W8 m1 l 36.jpg 0 g1 z% D" A  r& r- r5 x# B
37.jpg 2 }3 I4 n8 U7 U4 M) o& a
切好的直榫要比实际要插进去的短几mm,留下打圆的量
. h$ Y7 K$ E+ k2 W, g 38.jpg

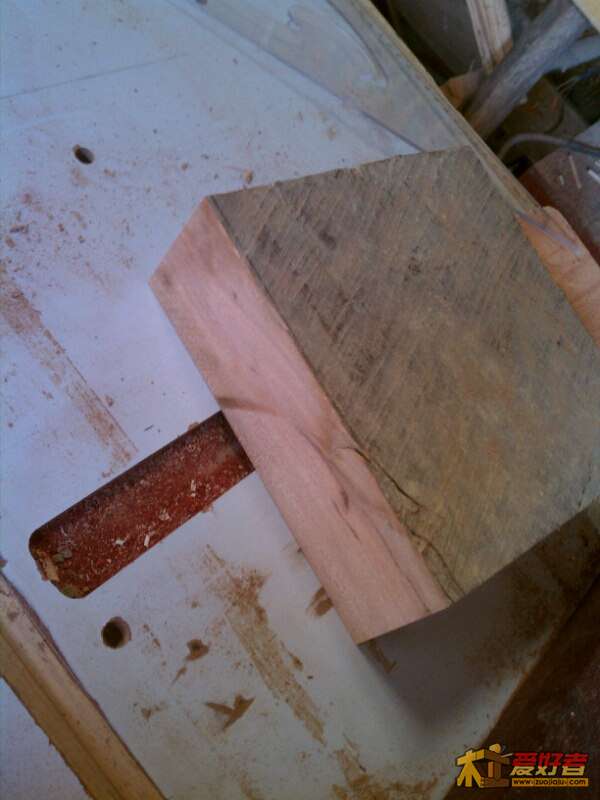

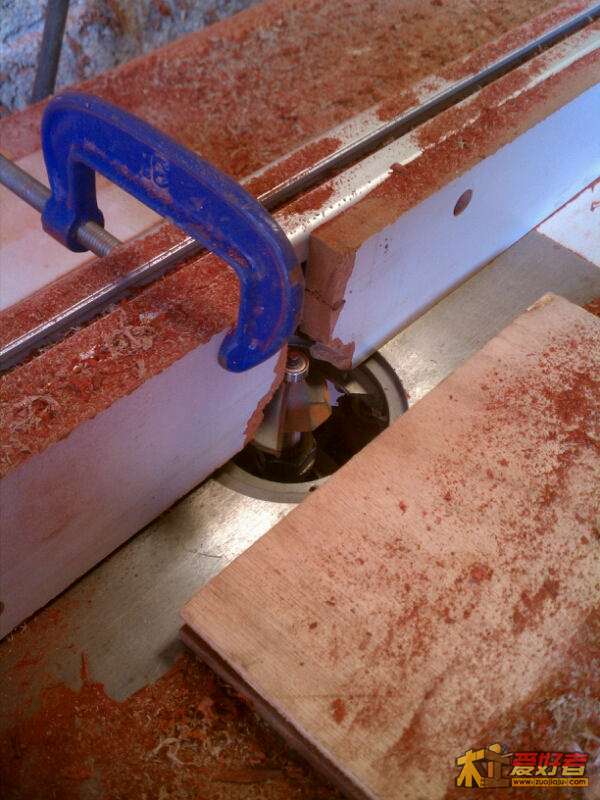

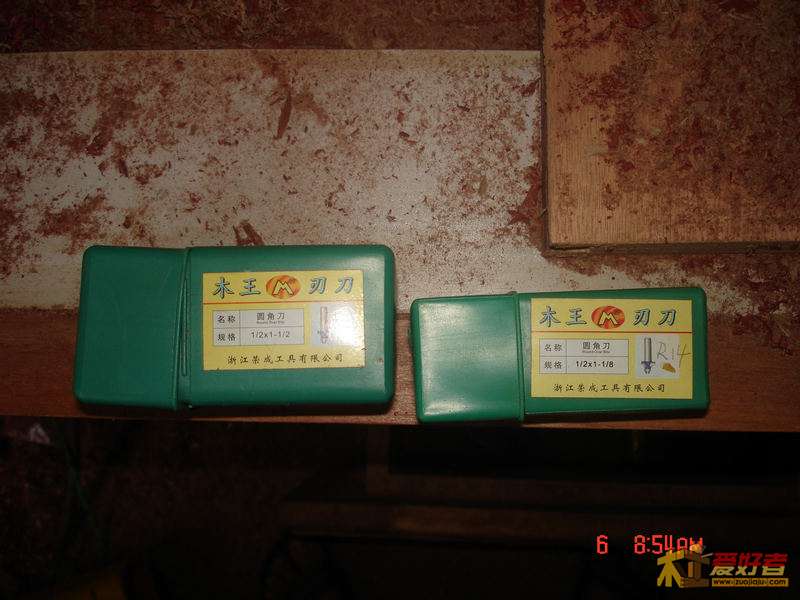

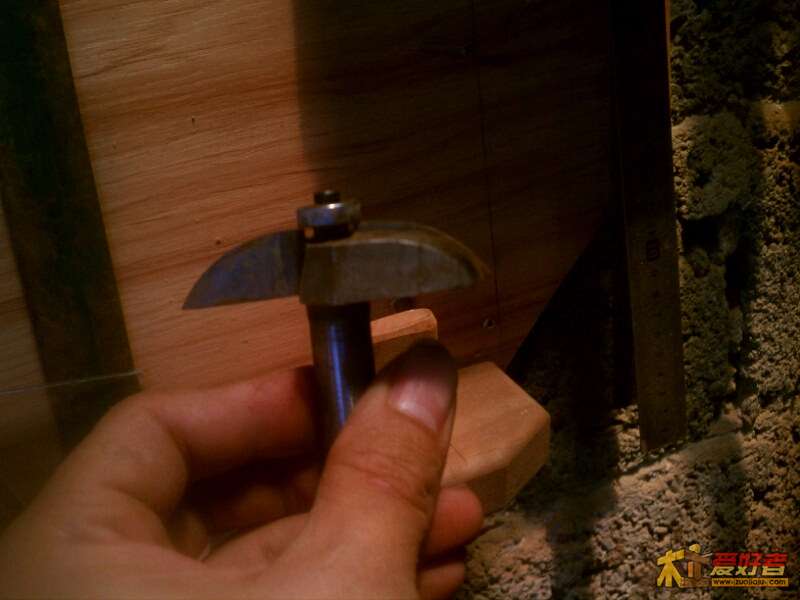

4 I7 ]# ^% `; S; A用这把刀打出圆角
1 R2 x+ F- A% ^. q8 z% O0 e  d 39.jpg / [* S' Z$ K' x. [! n1 I
% N3 x1 _; N3 N; q/ m# n* W这个弧度不够标准,五金王那的说明是R=22.2,但实际使用出来的圆应该比18还小,下回要买把更大的,或自己磨一把才行.5 a5 C( Z+ Z( q: o/ ^) L
0 X$ X& f6 T4 `8 v( q8 d, ?  bR=14的圆角刀修圆
" \, Q4 g' x" X, J2 g6 Z 42.jpg
9 I$ ^3 I0 G+ H, m 43.jpg & y* _8 d2 M) k6 Y1 X) u

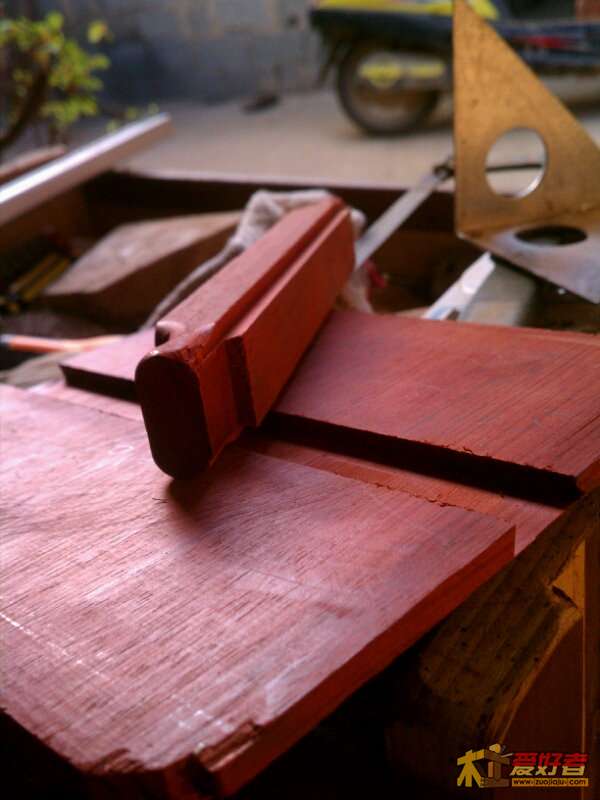

成品.! W: m& `+ q' e) |6 d
6 ?8 V0 ?( N1 F开牙板,牙板的厚度是10mm左右,牙板上边是195的长度,高是70mm,插进深度是9mm.9 X) J% {! Z3 t% C+ H
45.jpg 1 d8 R+ x, J; X7 S# ]( u- e' `" s

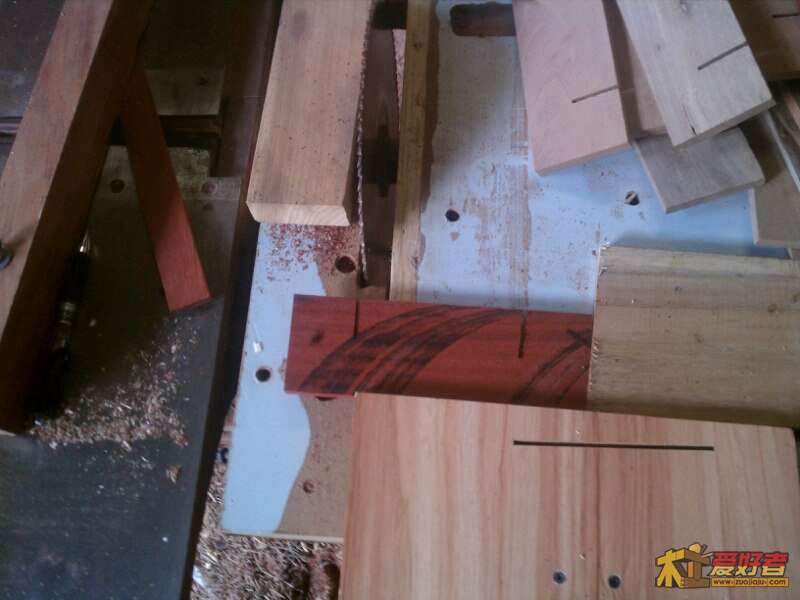

同样是用模板切出两条有角度的边.
4 F; H# v8 A1 H: R& L/ N; U

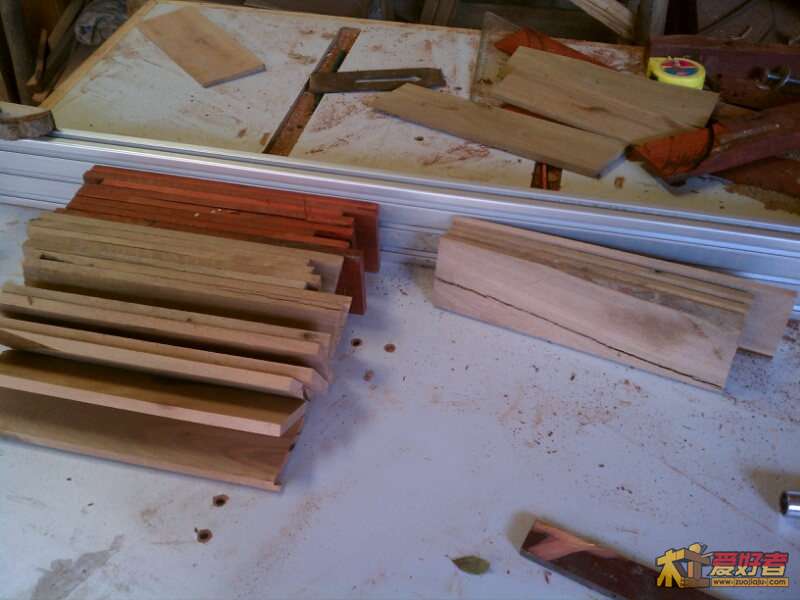

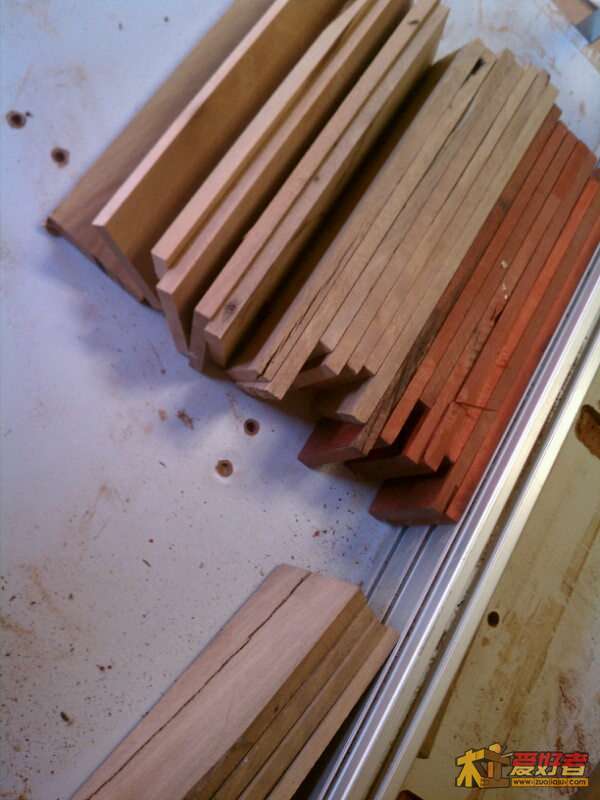

- @3 R3 x4 P* C) A 45.5.jpg 切出两条牙,限位器定好,效率很高,几分钟就搞完20几块板.6 ~& r! q% i. i
- [! P5 g  L+ N9 h
45.6.jpg 调整台刨靠山,垫块小木块,使靠山跟台面的角度是93.2度8 @' J9 k- m. X" U0 j2 o

: u3 M& U8 W# q& d& H2 ? 46.jpg 47.jpg 刨顶边,使牙板到装配时可以跟面板完全接触. l6 U7 A) i0 T/ G% g' a! f+ x/ R

. G; J7 a! c# o& E1 s 31.jpg 9 L. r7 {: Q, w6 L2 g3 ^
顺手帮朋友搞了两个镇尺子,不过做完我后悔了,几个兄弟看到了每人都要问我要一对.........8 r# K6 q* T" O. Y2 a
3 ^" F6 L5 ~' s" {1 i2 v

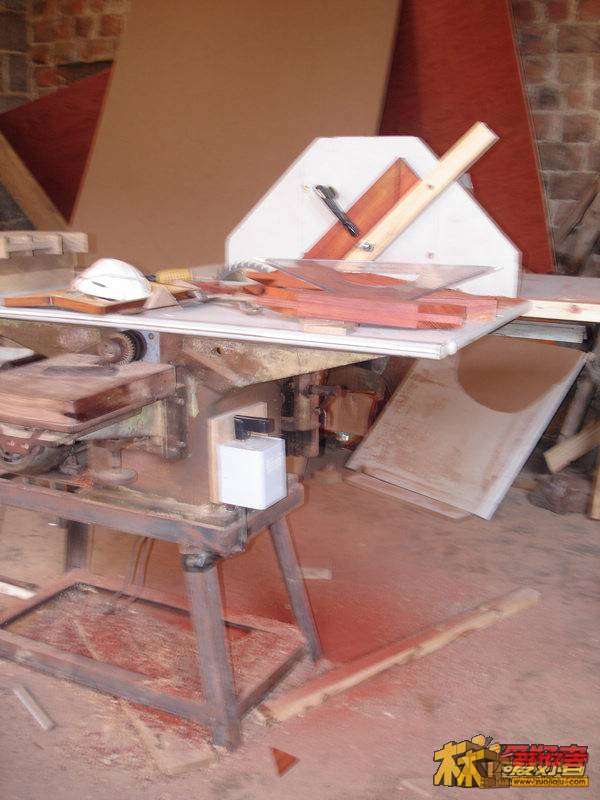

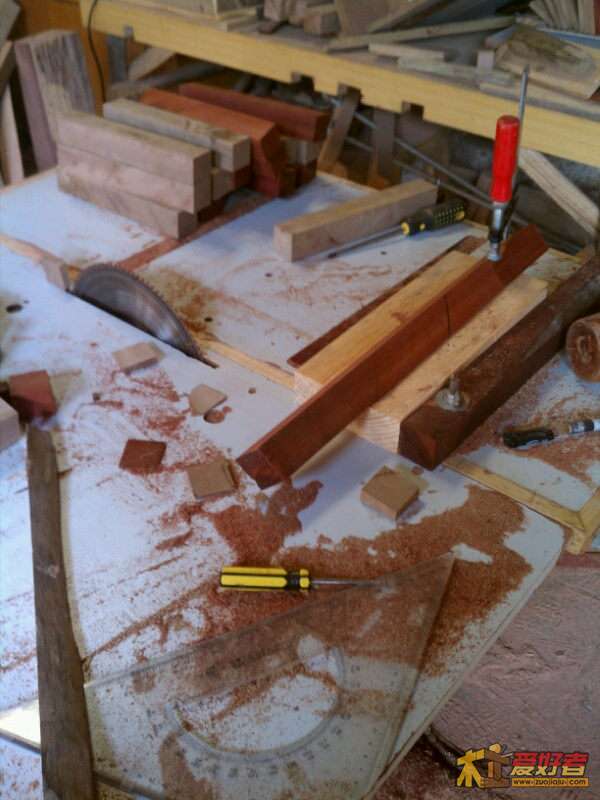

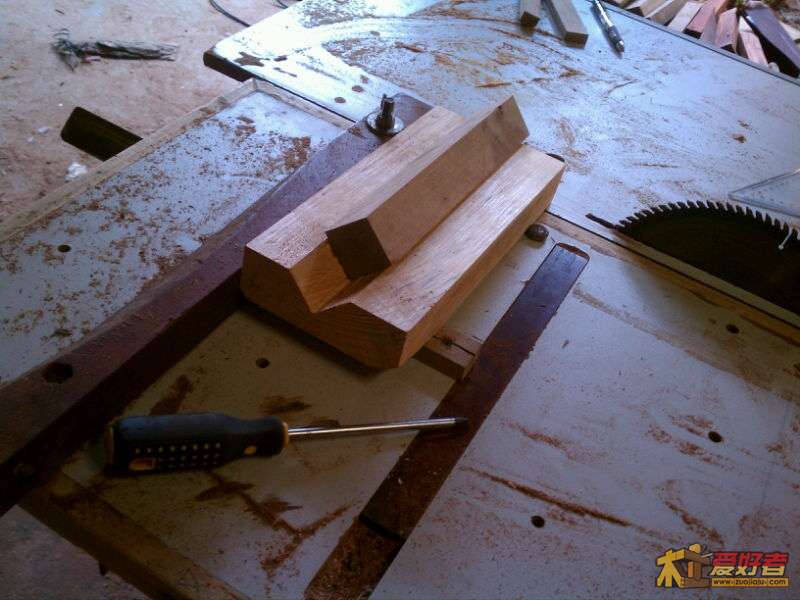

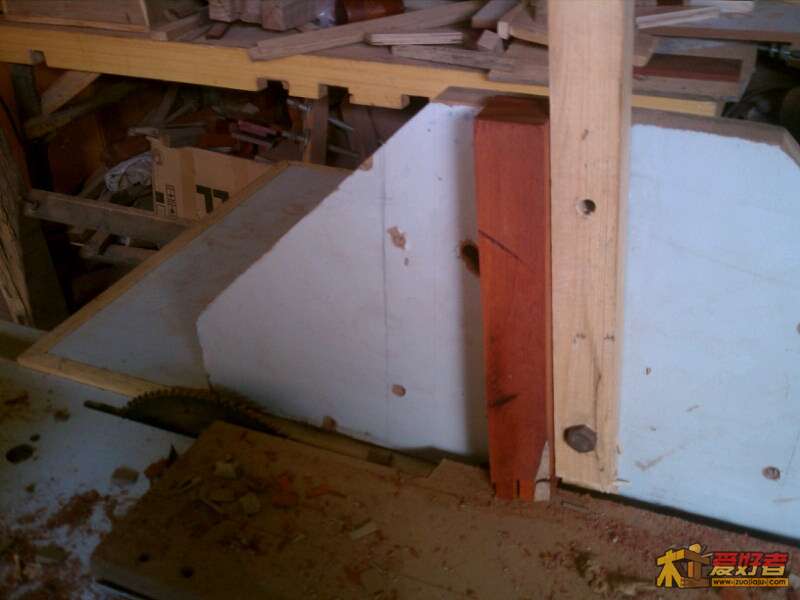

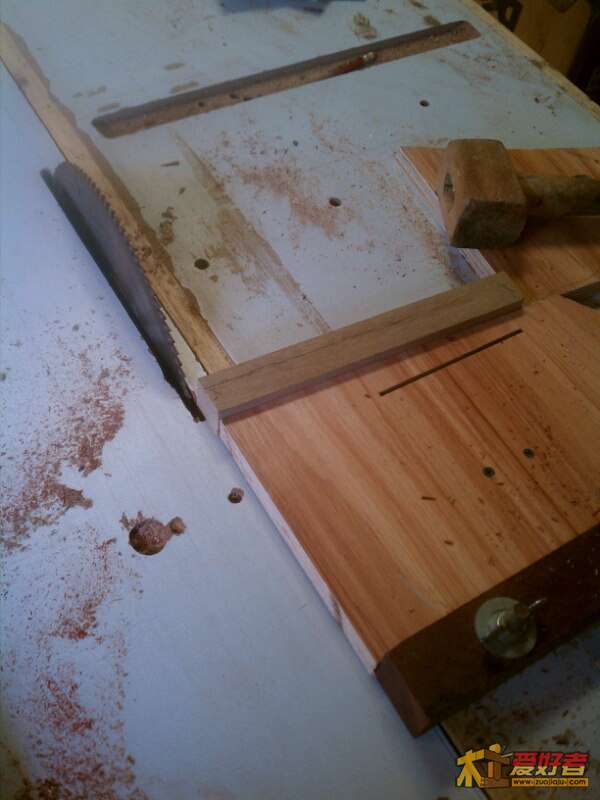

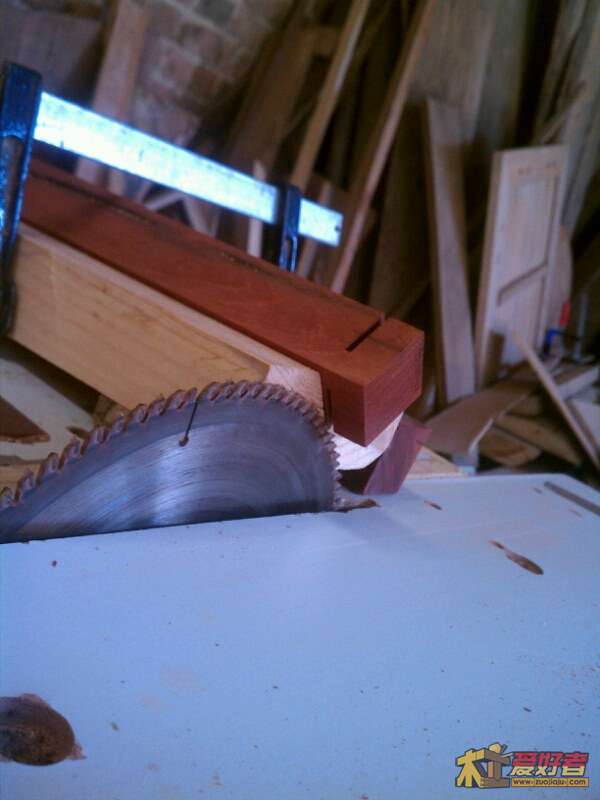

下面开始做腿,要把凳子做成四腿八叉,腿的角度很关键,这个角度对角复斜的,所以要搞这么一个台子来切出斜面来.
% V  n0 W4 J: A0 z) W/ I3 t 48.jpg & C0 S) ]9 T# E: S
49.jpg # X" a& ]- J$ x
4 w' \- G# \4 e1 ]* `( ?& x 51.jpg ) D2 V. x+ p' w9 S$ _" \
卡住限位,实现批量处理这个限位在切腿的另一刀时也是用复斜的面,免得切错,,用电动工具的好处就是不用画线........我说这话时挨好多人BS
/ F: C! V, E* P( x3 j1 H$ N* t 52.jpg
' A8 a2 O' G4 T" W" p0 g( ] 53.jpg $ O) ~$ I3 N6 h

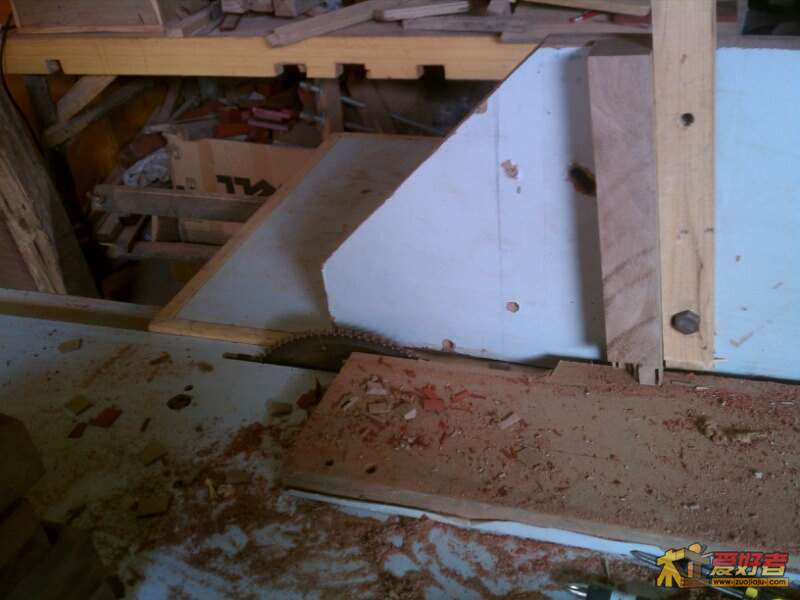

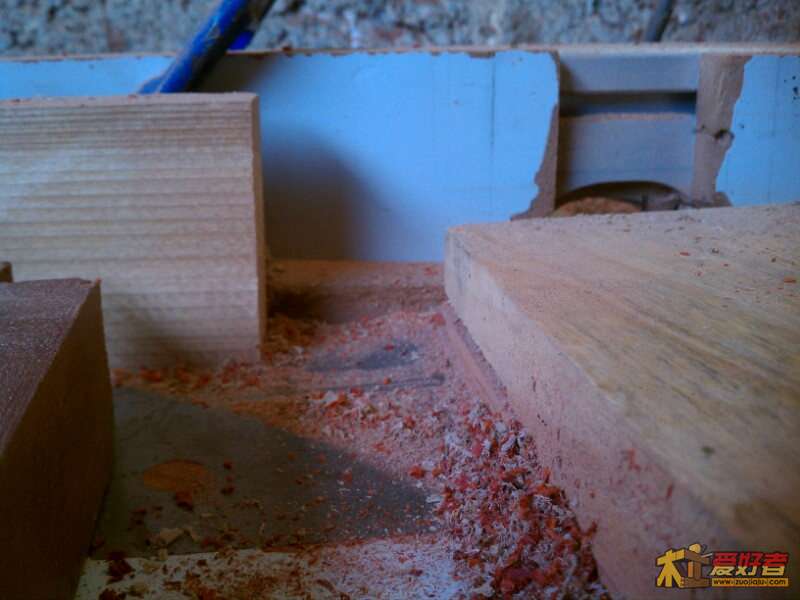

把锯子定好高度,切出上面的榫头的两个面,有这两个面,后面用手工切时就好找角度了.
4 O' N6 ?3 S" A' y 54.jpg ; F) p# D) n7 ], b  k

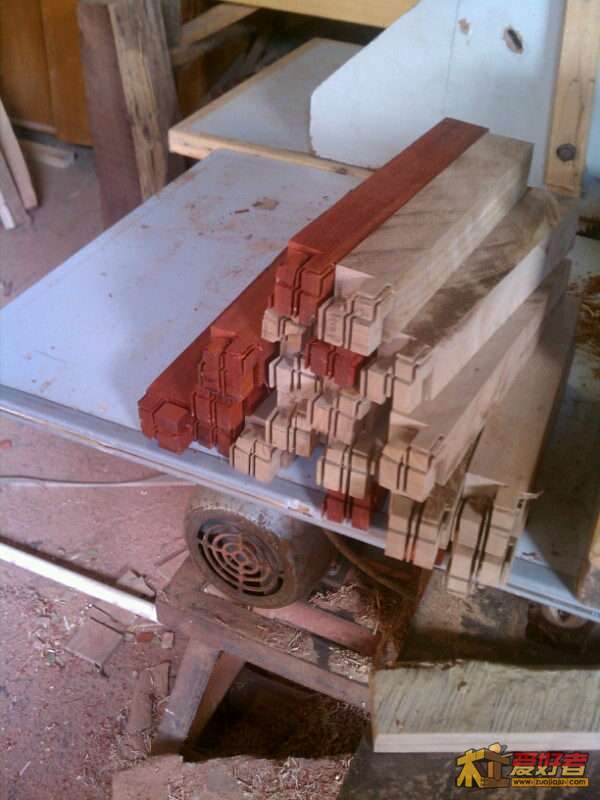

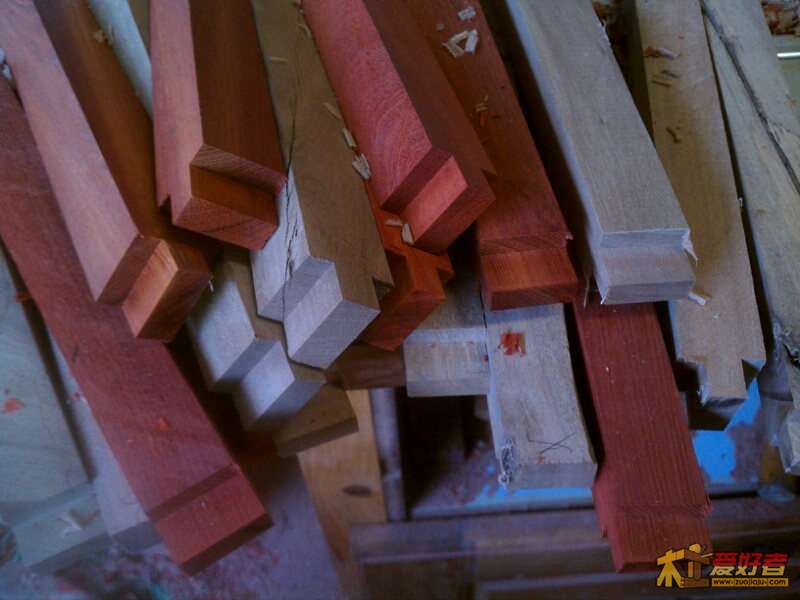

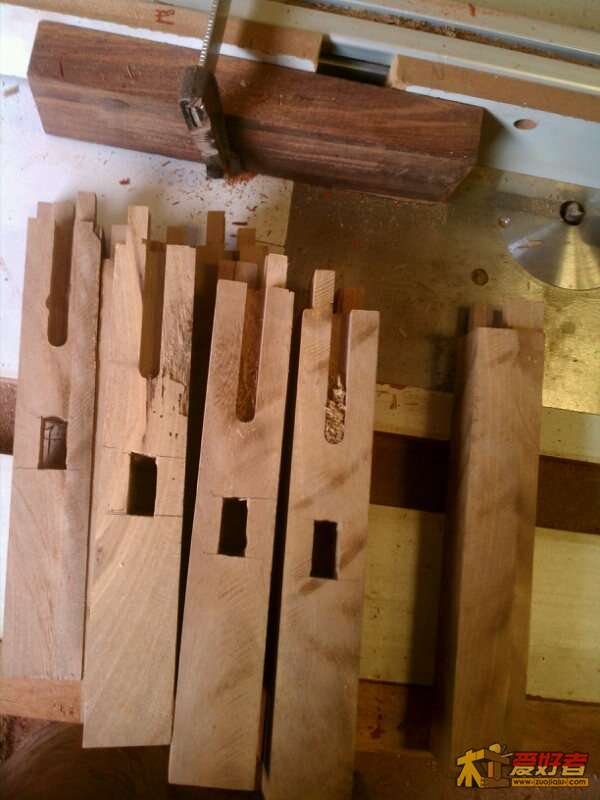

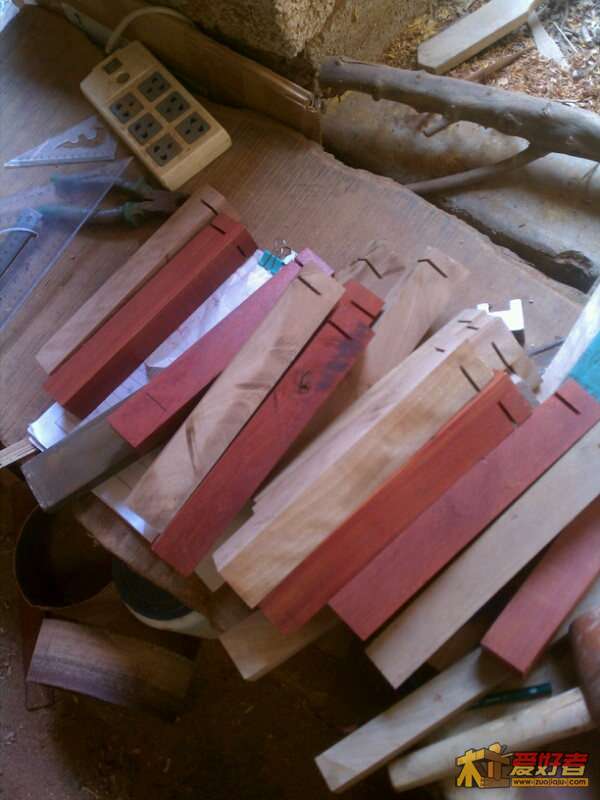

; T2 ]: U4 @; l打井字,开榫.
. |) w0 G4 O& ]8 \" H9 R6 R 56.jpg
. U% x1 F) T' W' S% ~7 _. ^# j 57.jpg
- U% X8 F' o# V这里很杯具的切错了两刀,直接导致两个榫是一大一小的,遗害无穷啊,直接导致面板开榫孔时复杂好多.. Y, e& O) W6 \  g
58.jpg   \* o- |! J) |" x1 E* @: G
59.jpg * ~4 w1 f6 p; r

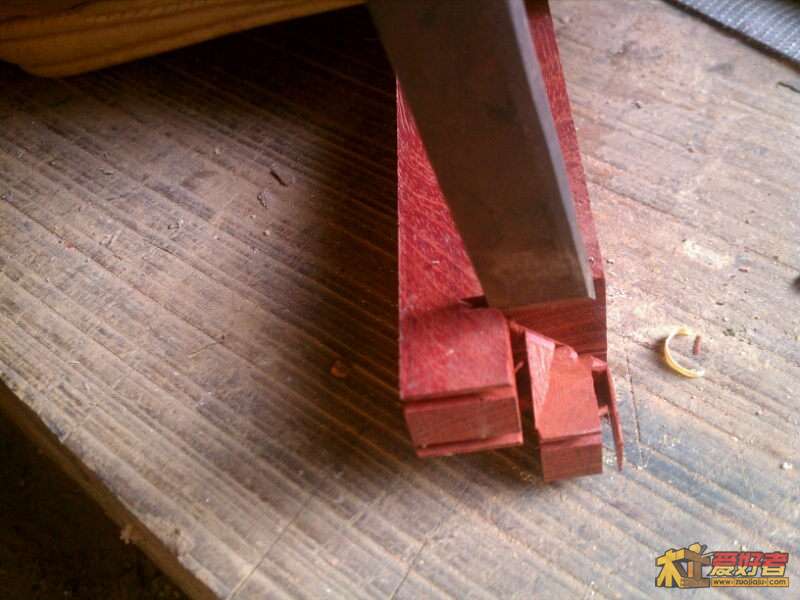

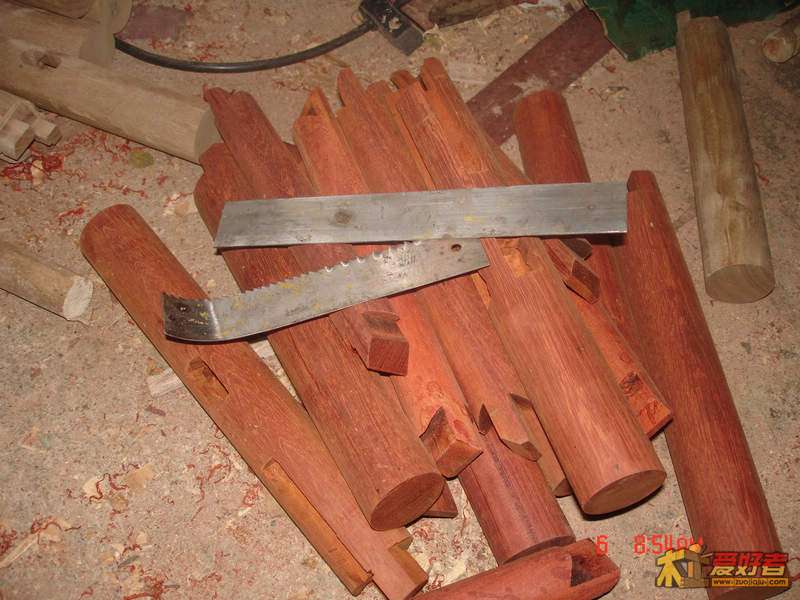

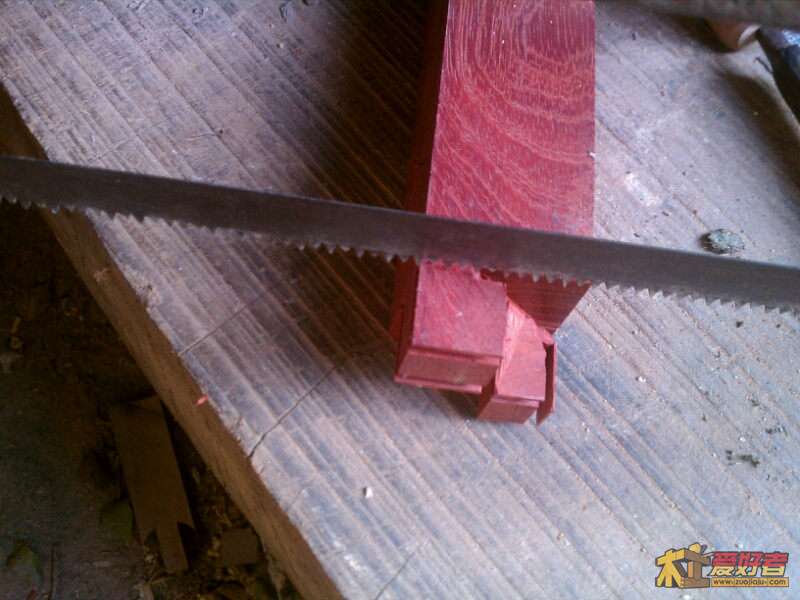

这一步没法用机器了,
0 S% T0 ?" z" O- V! @$ F! d5 K0 \' E 60.jpg 5 I  V6 U% h$ ?
61.jpg 3 }8 j: Z( g2 X& ]; Q

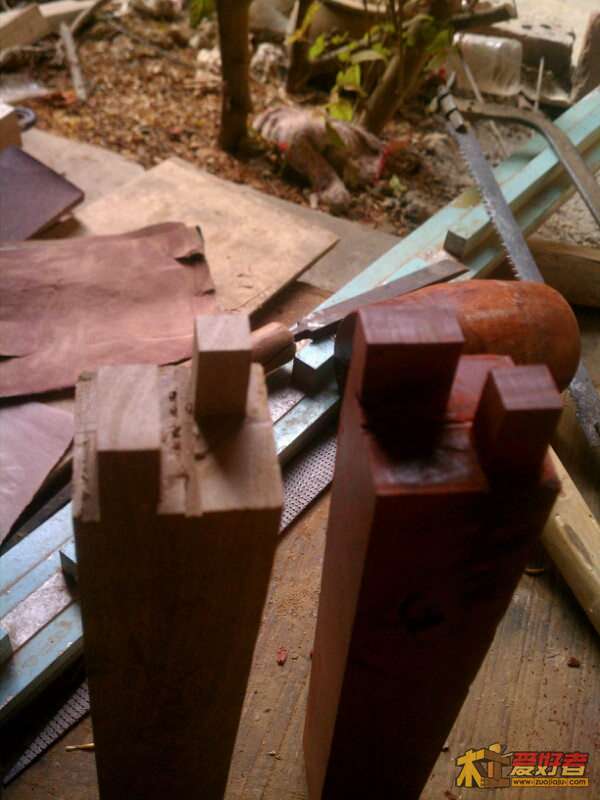

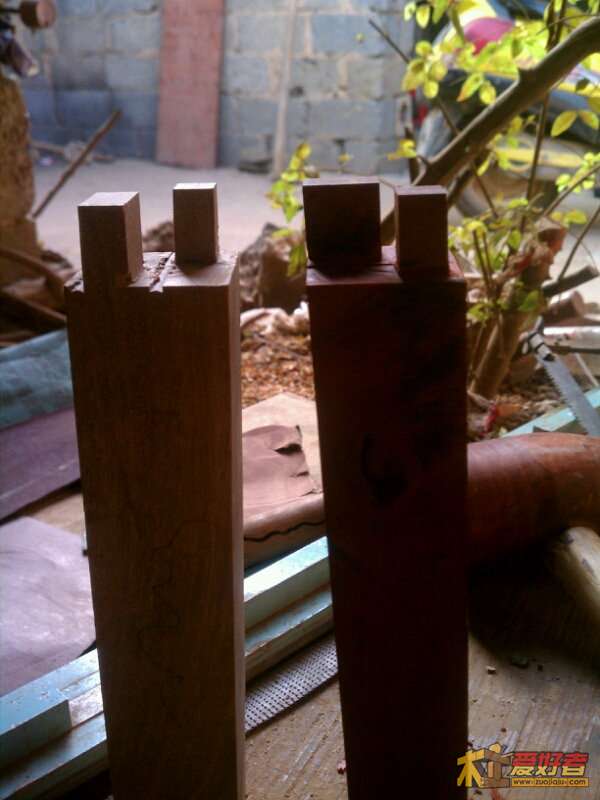

一大一小,哈,因为有电锯切的两个角,所以出来的榫底面角度是很准的.) o( x# L2 |  x; u+ Q
, |" v' e) o% T) w; e) c0 b准备开腿上的榫眼,
3 l6 Y& f. f# R 63.jpg

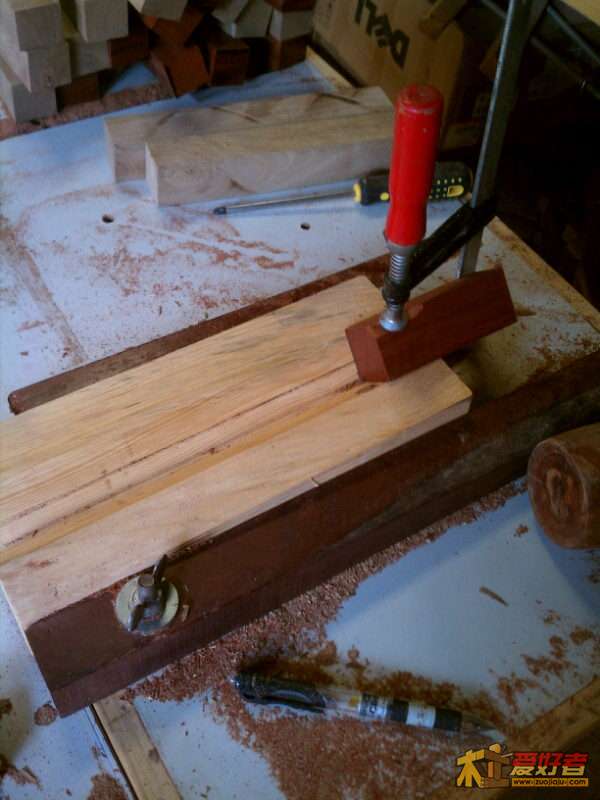

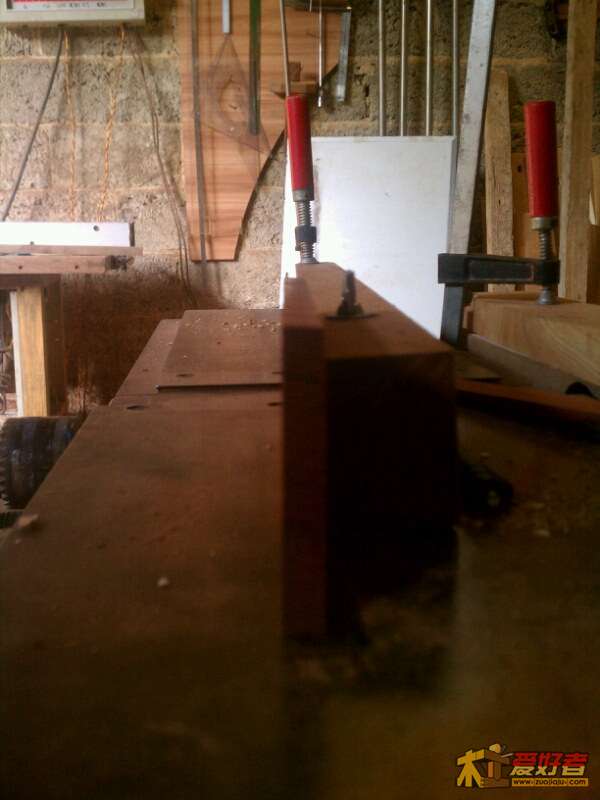

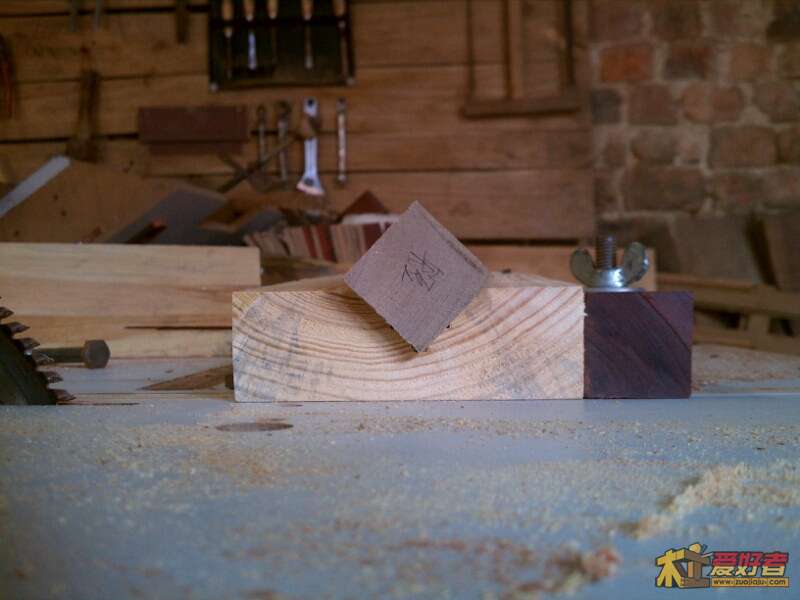

0 _; W0 |2 M7 w& O靠山前垫有一块小三角木片,角度还是那个角度., P8 e# c8 m7 g: R2 p
) M8 n" h3 S9 w 65.jpg

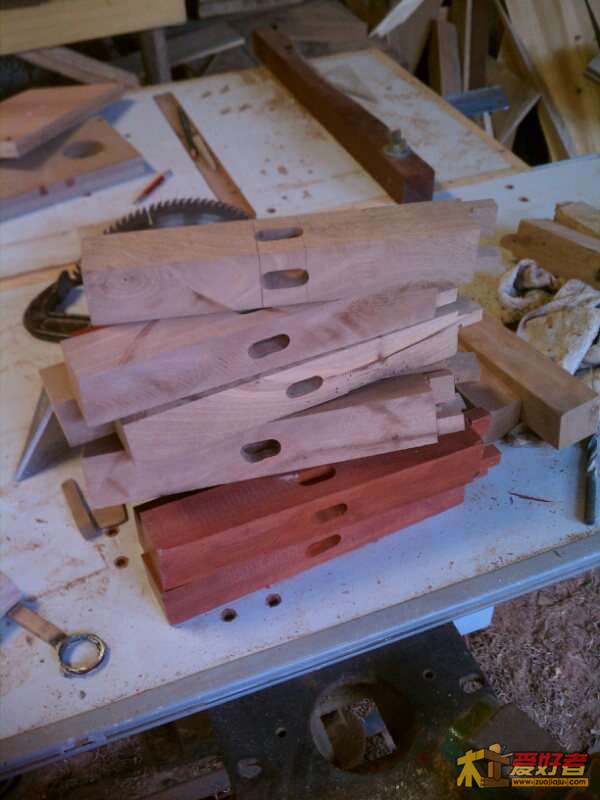

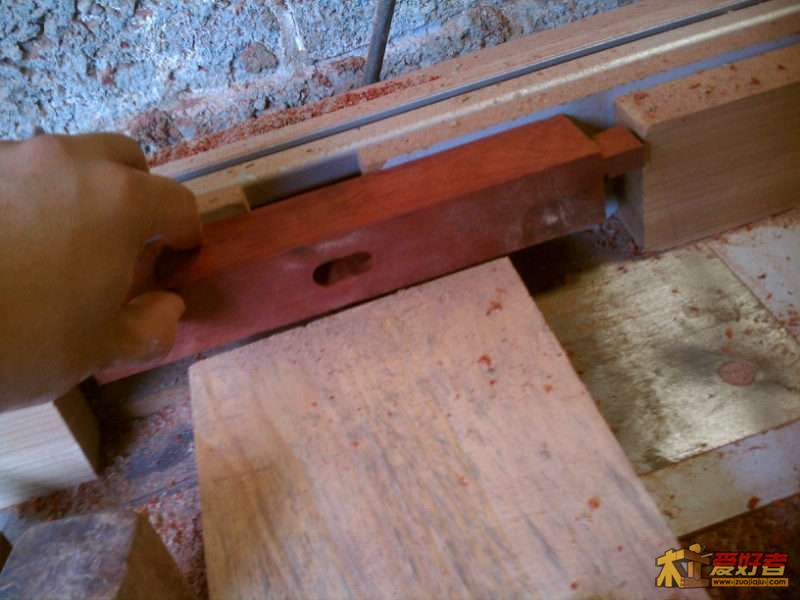

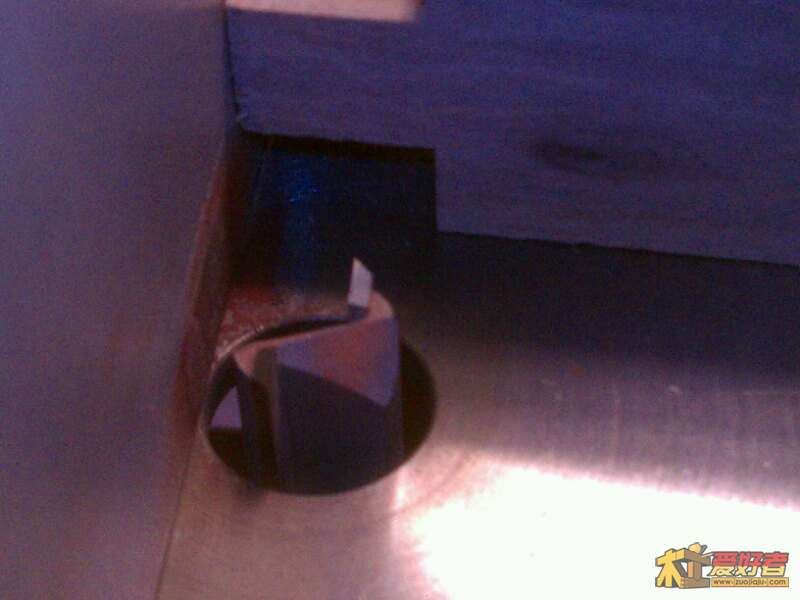

( y0 C) q& _8 D1 `直刀开榫,左右有限位,因为是有角度的,所以只能一边一边的开,开完一边,调好限位才能开第二个眼.0 m$ d" o' O; Z% T+ ~* G; i& F
66.jpg ' i, p5 R  K3 O6 s9 W' e8 X
68.jpg " m; E" c4 k5 M5 l- H7 ]
手工修成方孔,其实这步多余了,不是搞成大进小出,没必要搞成方的,就算是搞大进小出,也不应该是方的,横帐修圆时连出来的榫也有点圆,装配后会有个小黑角没有肉./ d6 M3 Y) A( O( F; D) C5 @1 \
67.jpg ; u; a; u0 a7 m
2 i8 b* p4 B8 N; u  n直刀开槽,下回用T形刀会更爽点,上R19的圆角刀,打圆
. ~- a. Q: Q5 p! i5 _ 70.jpg
* }( a$ O/ M& `1 M) G3 ~# d+ J 71.jpg

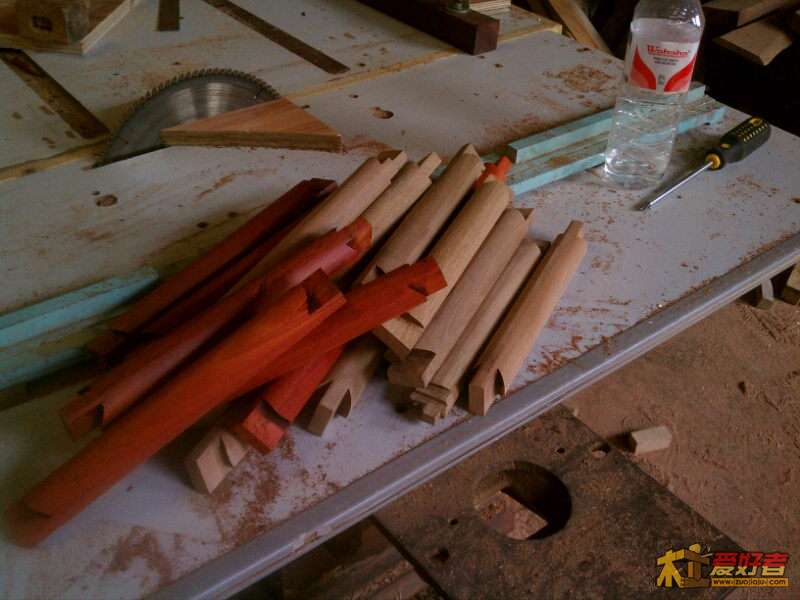

! ], w. @2 T- `1 M  ]% R到此算是大形基本完工了.
8 e- Z( S1 f9 Q) r  Z 72.jpg

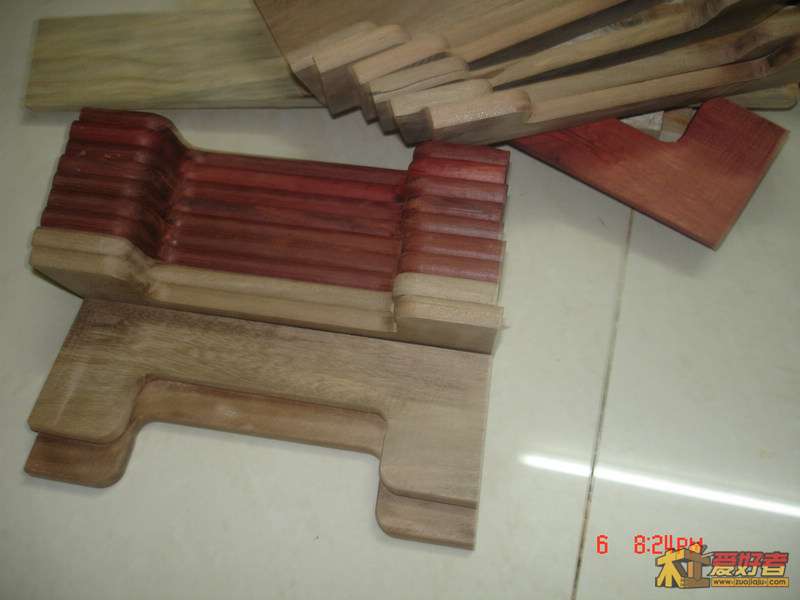

; C1 G2 N2 ]4 _2 r8 V2 e补一张牙板的完成图.做牙板很好做,可以把几十块板用夹子固定好一想修磨,下面的圆角就是一起过圆角刀的.: [; I$ `* Y& T$ |  x
牙板的边本想打个线条的,一下子没合适的刀子,就不打了.我看了好多外面卖的,也不打,好像是大的凳子椅子才有那个边.; L  b7 G/ z8 v8 F, S# m
73.jpg 9 \( o& A2 |% L
大部圆形的大功臣' k* f9 G. f9 ~3 P. M
7 P( L1 N+ M8 M* b& L, ^6 w  O这张图代表了两个工作日,无尽的刮磨啊,圆角刀出来的要慢慢修刮才能得到满意的圆形,然后打磨到600号砂纸以上,磨得我都想哭了.手指甲都磨没了.
' `+ s, f1 ^4 [- b: V( l* Y: f 75.jpg % A* M4 V: ?& ~" j' X7 S: r0 K& U
这个最轻松,但如果不小心会吃掉一大块肉.:)- Q5 k1 d4 {& _& i: l
76.jpg 8 r& Q9 ^4 ]. y
面板背面还要打圆3 Q6 n1 D9 [, \7 P% g& e
# c5 p# Q& u; k' i4 A+ h 80.jpg

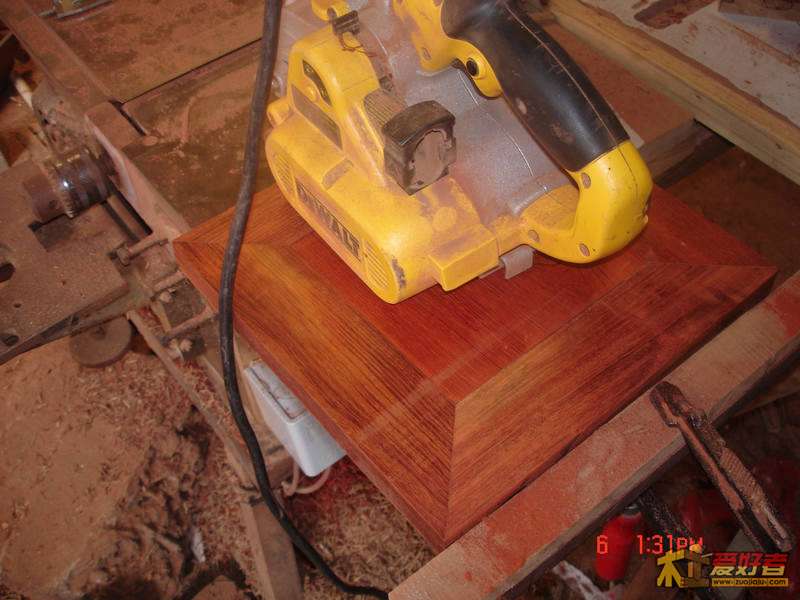

6 |4 \$ s/ C$ m; o$ B1 N5 h  }边角也要打圓,这些都是很轻松的活,又不用脑,要全是这样的工,就太爽了7 J  B- s8 H2 c
78.jpg + y  Q2 M8 s$ ]3 a3 k. ~  Q8 _! ^

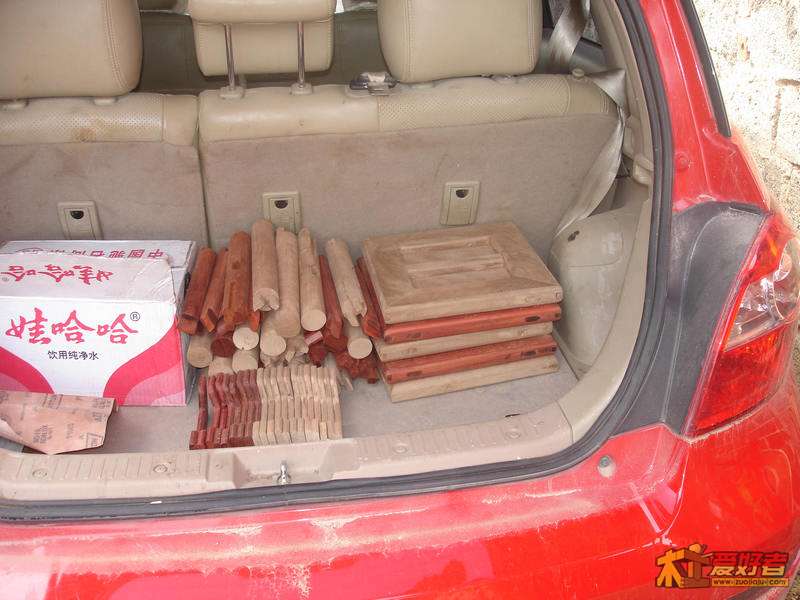

电动的东西搞完了,装车回家慢慢装配.工房虽然不太远,但能少跑两公里,省下的时间和路费可以买把刀了.) y$ M; A7 P" E, F/ l
这回是真的没图了,要等过几天有没有空,装好了再发了.
- C, g9 Q4 M4 D- V  z. t/ s/ \这几天最大的心得是刮刮刮,以前从来没用过,都是用砂纸,现在才知道刮板的好处,顺,不会刮错,错了你也不知道,不花钱(某个大大说过,买砂纸也可以买穷你.)
