    小件锥曲面砂磨成型与辅助工作台

        近日欲做一个小玩具，一个小件需要锥曲面砂磨成型，现有的砂盘机难以完成。为此，制作一个辅助工作台，成功制作出锥曲面。
       1、辅助工作台特点：一是可与原工作台模块化组合；二是可倾斜0-40度。

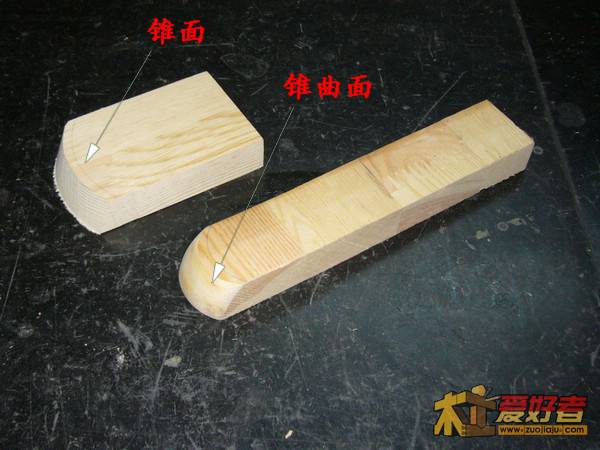

       2、锥曲面砂磨成型方法
       锥面砂磨：比较简单，按需要的锥面角调整辅助工作台倾斜角，然后按曲线砂磨即可。
! G0 D' }/ s8 k1 T       锥曲面砂磨：根据锥度，分若干个锥角分步磨出若干个锥面，然后用手砂辅助完成。

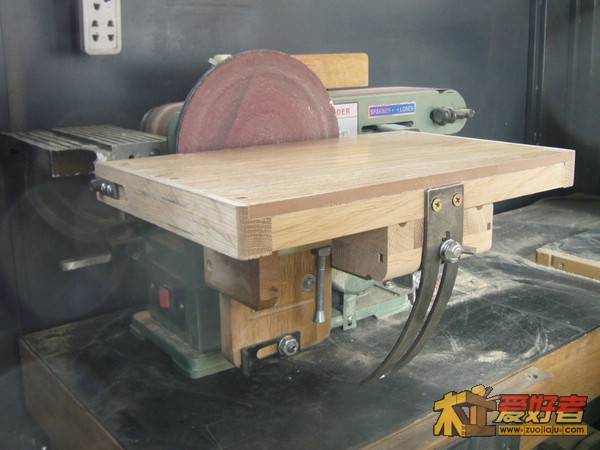

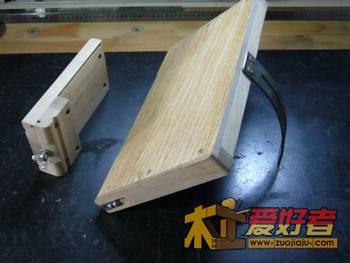

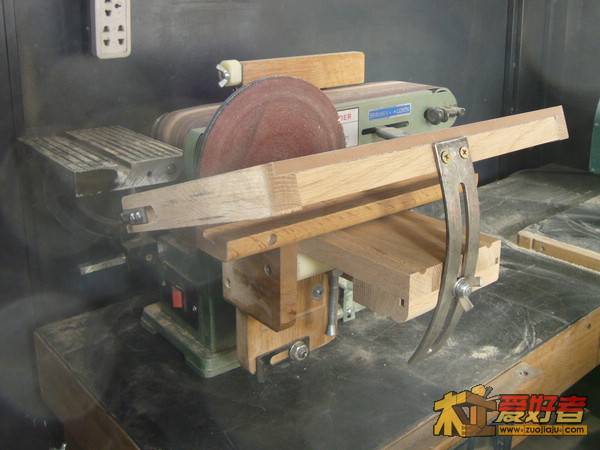

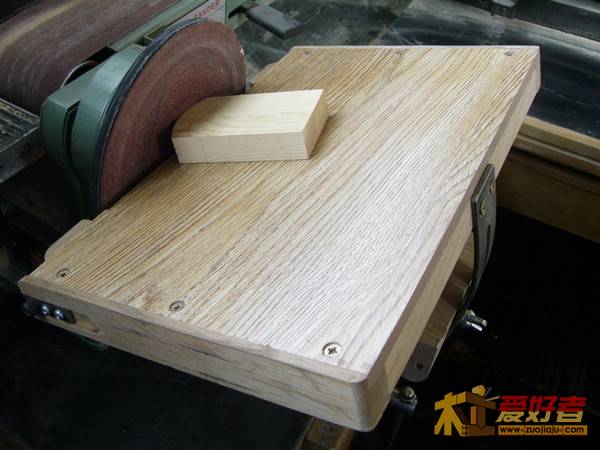

一、锥曲面砂磨成型与辅助工作台效果图



' q& e3 D& c3 }  O) C) G

9 N% L0 m. K1 {& }! i; y8 V, Z

2 w' H% t, L$ K- D

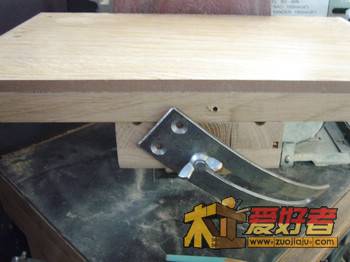

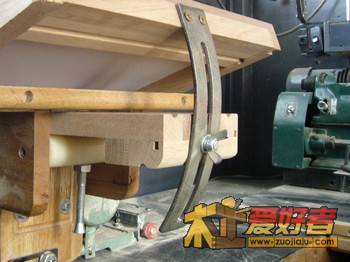

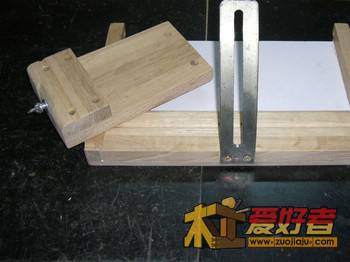

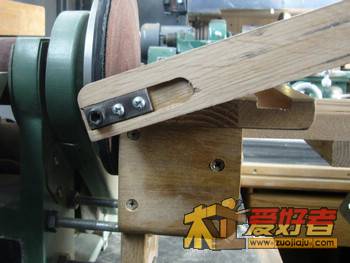

二、辅助工作台局部结构


/ w, w  F! O* g3 X' h( x: D

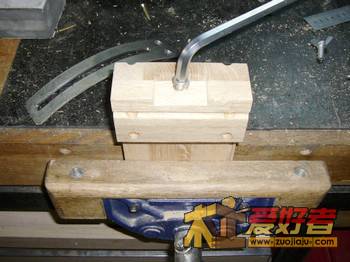

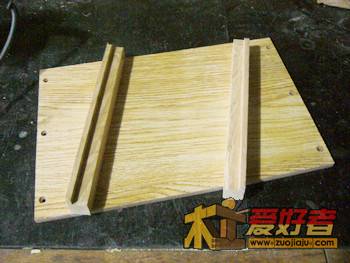

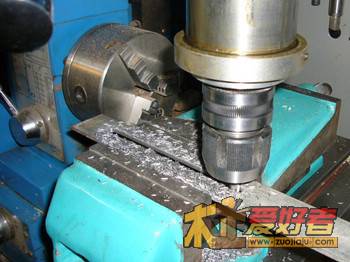

( {3 R$ w2 v6 S; g" ]+ |7 E4 q三、辅助工作台制作过程图
