鲁班锁 and 鲁班球

 火.. [复制链接]
发表于 2011-10-29 19:59:36 | 显示全部楼层 |阅读模式
本帖最后由 krush008 于 2011-10-31 19:07 编辑 5 D$ ~' D+ N0 b

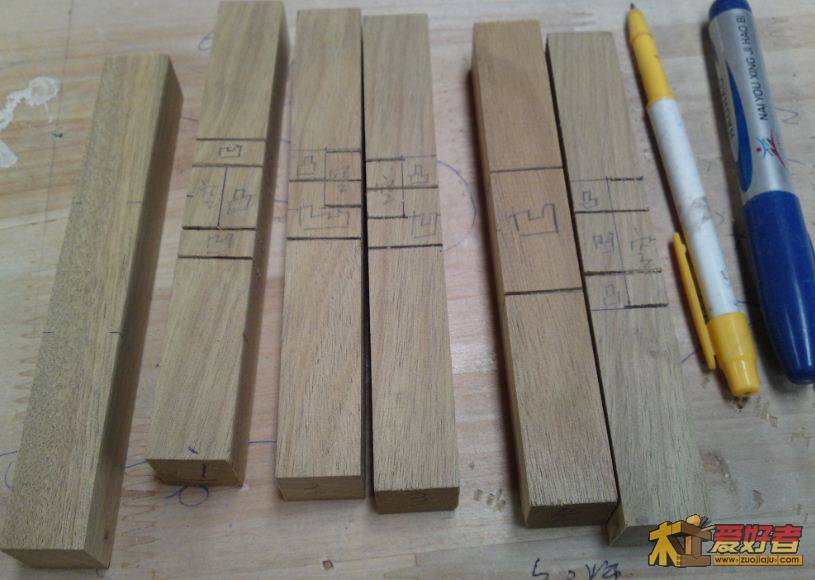

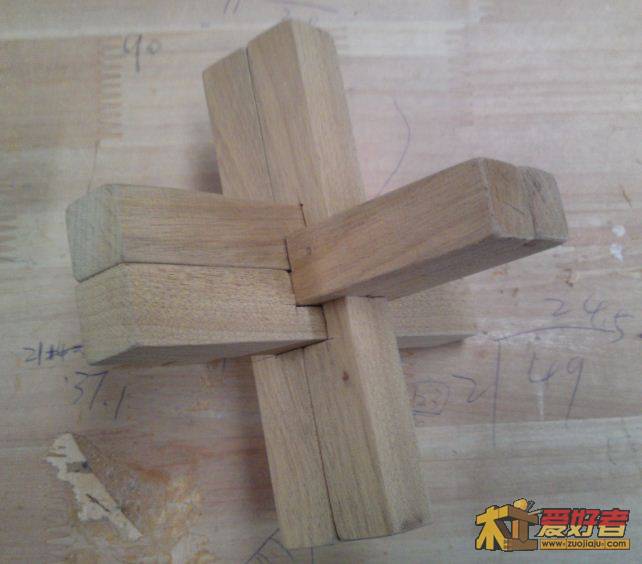

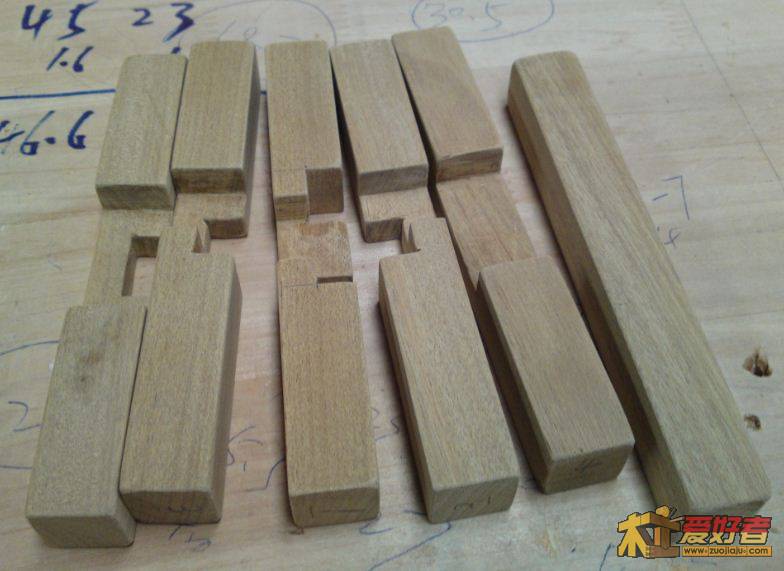

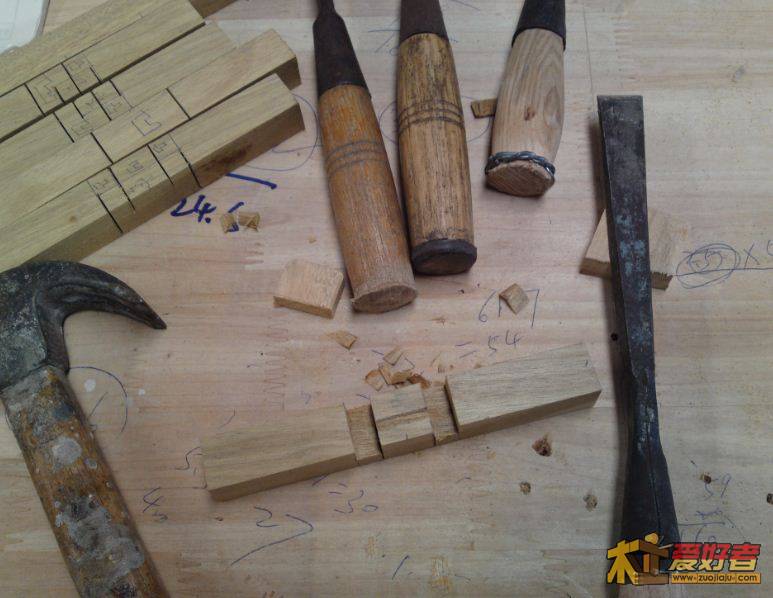

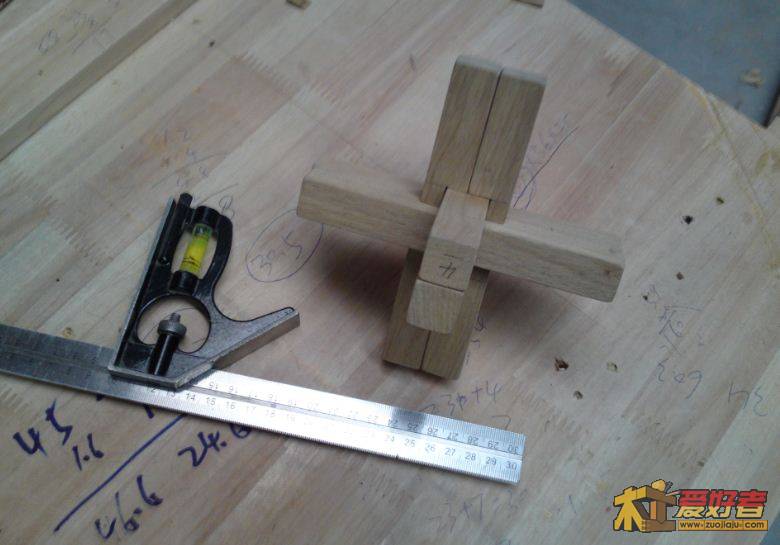

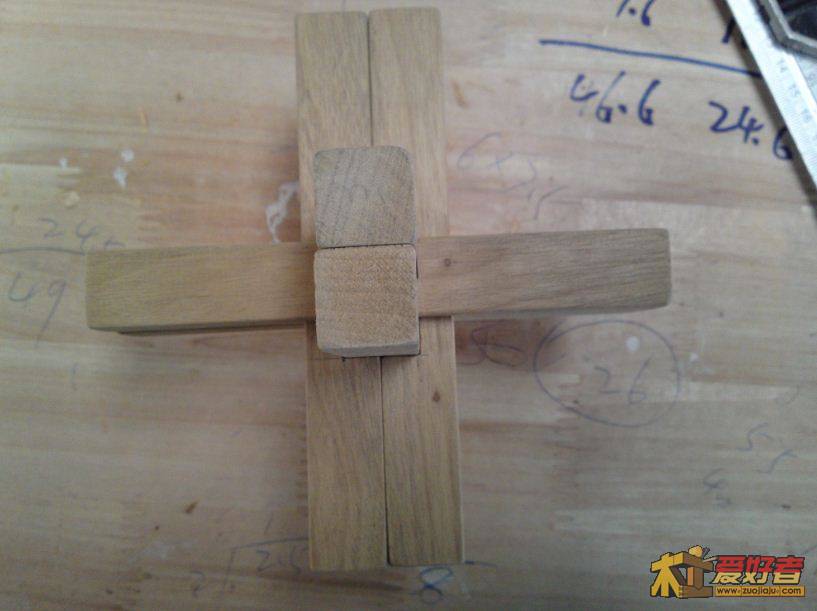

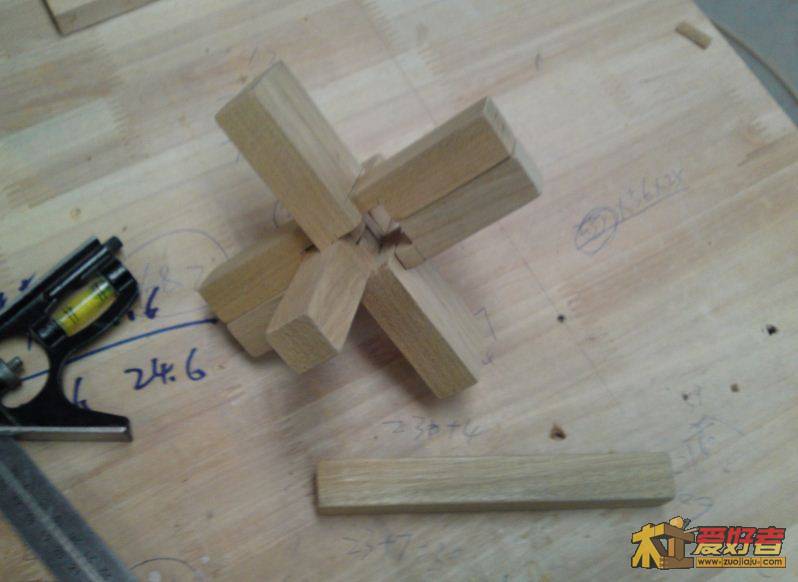

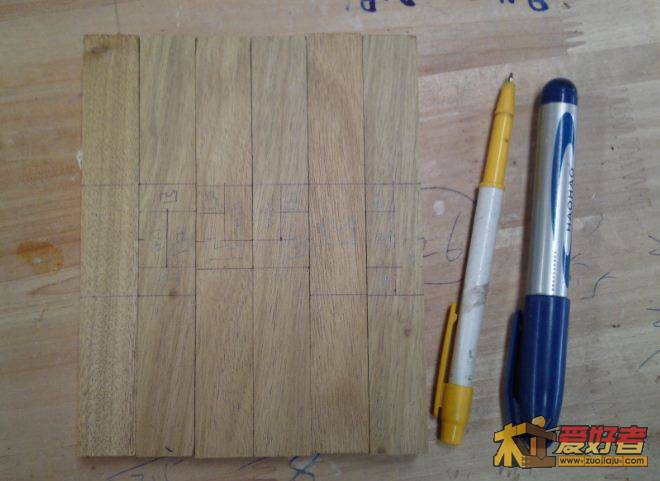

% p+ U% O1 j( c2 A2 z今天停电,没事,想起了鲁班锁,做一个。 难度还不小,且不说制作过程,就做完之后,组合在一起都折腾了足足20多分钟。 后来其他师傅也来玩,有些几分钟就组合好了,有些到现在估计躺在床上还在想,哈哈
$ G+ }  c" U* |+ B
9 @3 }1 f* A8 l: O感叹中国的传统榫卯魅力无穷啊。 我想不知道是古时候哪个人想出了这么个玩意儿,佩服啊,,,,,,,. w  m0 ^7 U: n: b
8 T( o$ r" A7 O+ M! q; _
1.JPG 2.JPG 9 H: ^9 B# ^4 H3 {( S/ u
! m# {+ v* c6 A) B7 e! Q4 Z0 S
3.JPG . u# r; D/ m  Z9 _* _7 O) M, l
" g5 d' P! M  d
/ g$ w( I$ k- _( f! A1 w) V  a# I
5.JPG 6.JPG - P7 x7 _' t) x
2 Z* {, M( {) y# L

( j- \: b- q3 }) ^, Z6 J 6-1.JPG
. ^0 K3 F2 ?: S) ~( [2 D1 f9 s+ i. O+ Q
' T9 ^+ x( [7 q0 J3 A* s* o+ D# d- @, B( [% J0 f. K' L4 l
% v* x2 s) |7 V) F
- U: g, x7 }# `' H
6 ^2 r5 W0 x& u5 U
 鲁班锁,也叫“八卦锁”,或称“孔明锁”,是中国古代传统的土木建筑固定结合器,民间还有“别闷棍”“六子联方”“莫奈何”“难人木”等叫法。不用钉子和绳子,完全靠自身结构的连接支撑,就像一张纸对折一下就能够立得起来,展现了一种看似简单,却凝结着不平凡的智慧。近年来,鲁班锁作为一种老少皆宜的益智类玩具,逐渐又受到人们的重视。   锁的种类各式各样,千其百怪。其中以最常见的六根(第一代、第二代或A类,B类)和九根的鲁班锁(第三代或C类)最为著名。其中,六根的鲁班锁又按照  6 o$ @" X1 E7 X& W0 O
地区、设计理念的不同,在构造上也不同。按照榫形,目前把六根鲁班锁主要分为两大类:A类和B类。当然,六根鲁班锁的榫形是远远不局限于这两种的。九根鲁班锁,挑选其中的若干根,可以完成“六合榫”、“七星结”、“八达扣”、“鲁班锁”。九种榫形要同时满足不同数量实现四种咬合结构,实为不易之事。

评分

参与人数 1刨花 +8 收起 理由
纵酒寻欢 + 8 可惜没有过程,小支持一下

查看全部评分

发表于 2011-10-29 20:09:15 | 显示全部楼层
不小心给入了。。。
发表于 2011-10-29 20:09:24 | 显示全部楼层
做得很不错。有时间山寨一个玩儿玩。5 e) r2 c: }8 j; P  p
最好再做一个九只的发上来欣赏欣赏。
发表于 2011-10-29 20:09:29 | 显示全部楼层
求一份制作图纸!hahayahoo1@qq.com 谢谢
 楼主| 发表于 2011-10-29 20:14:22 | 显示全部楼层
这个木头当我发现的时候,是在一堆边角料发现的,看到还不错。 有些人说是当地(成都)树种——臭楠。 我百度了一下,没有臭楠。 莫非是水楠?
发表于 2011-10-29 21:19:43 | 显示全部楼层
做得很不错。
发表于 2011-10-29 21:25:39 | 显示全部楼层
又留个记号呵呵
发表于 2011-10-29 22:26:57 | 显示全部楼层
这是什么木头?
发表于 2011-10-30 15:12:46 | 显示全部楼层
常说常新的话题,顶顶顶顶。。。
 楼主| 发表于 2011-10-30 20:14:59 | 显示全部楼层
本帖最后由 krush008 于 2011-10-30 20:20 编辑 4 w- X, I, y5 d) W

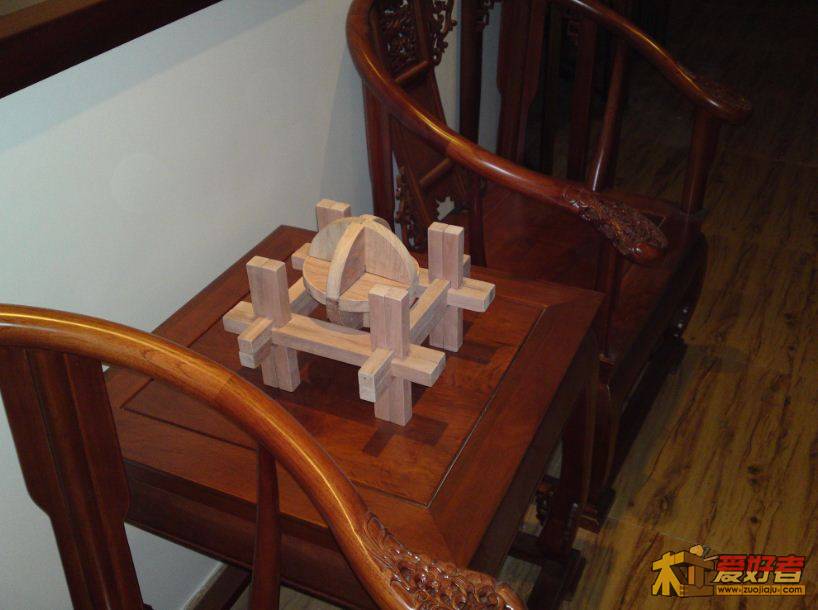

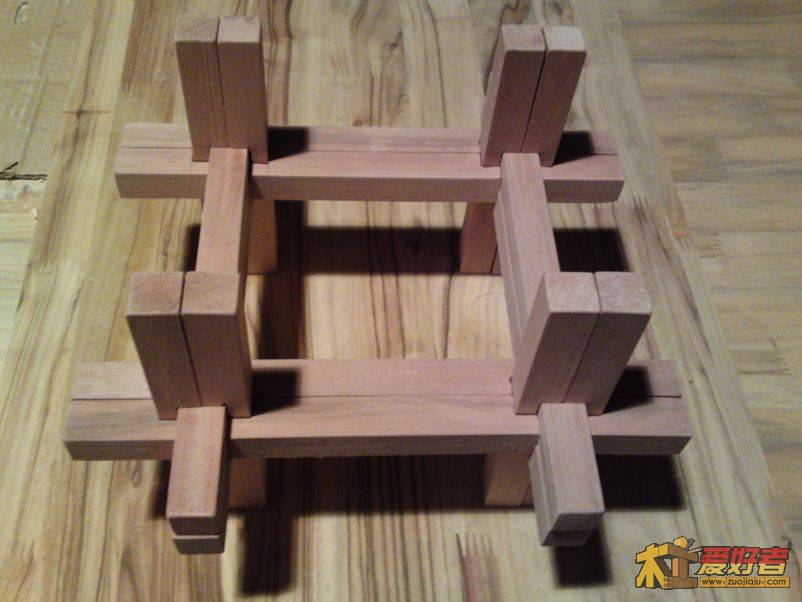

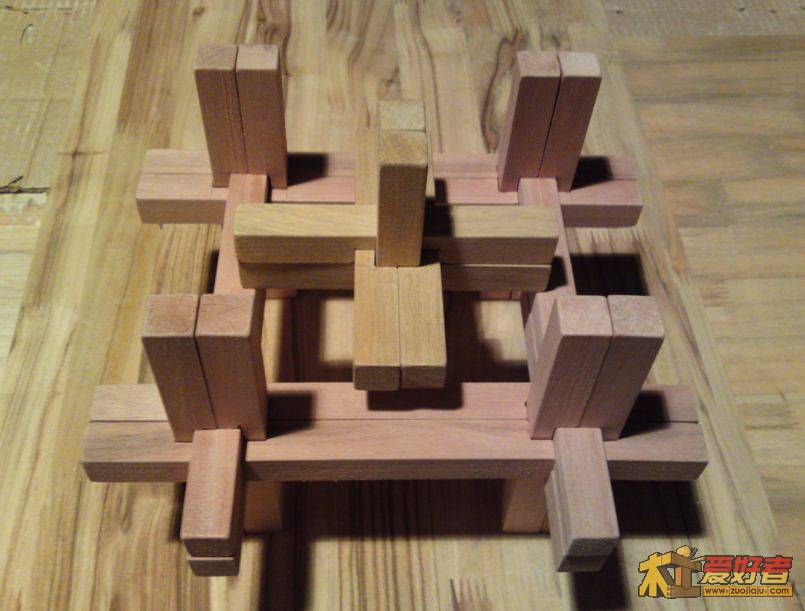

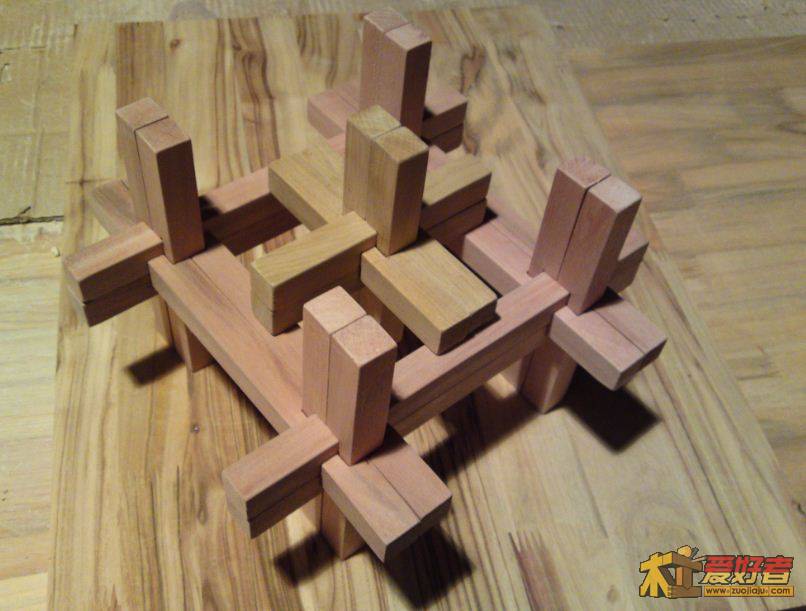

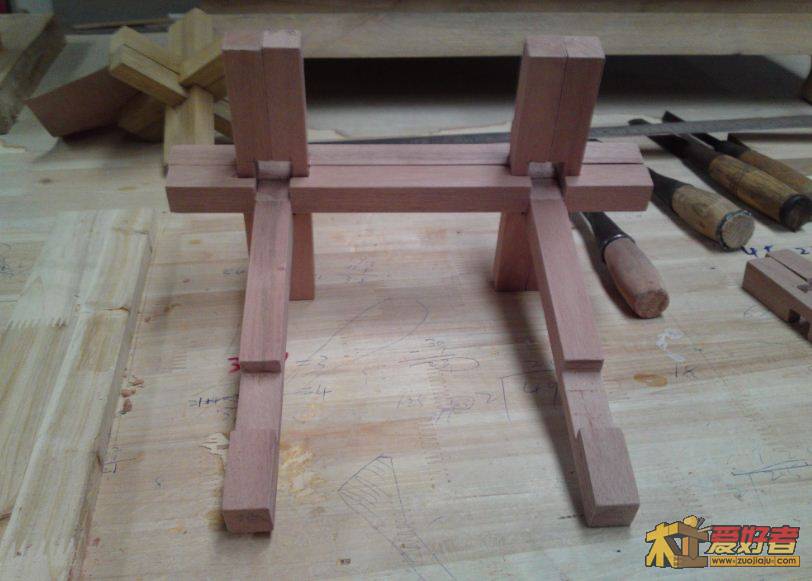

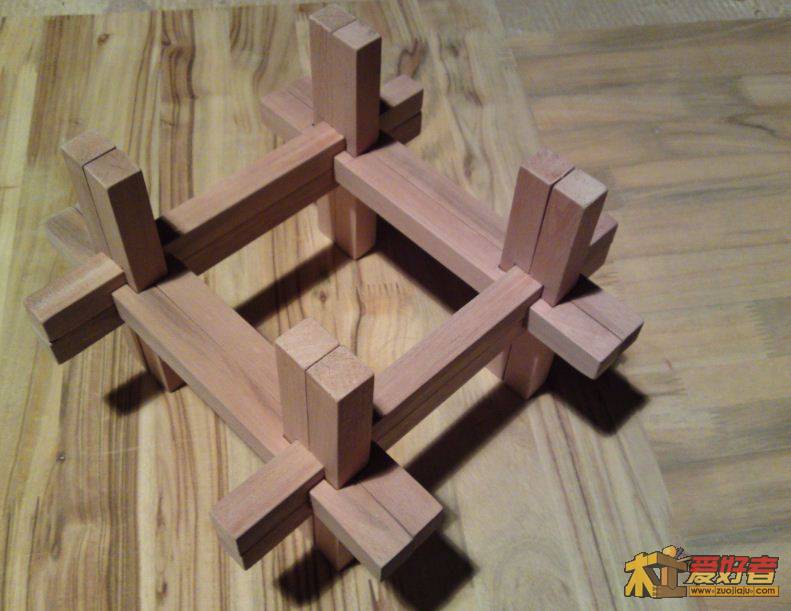

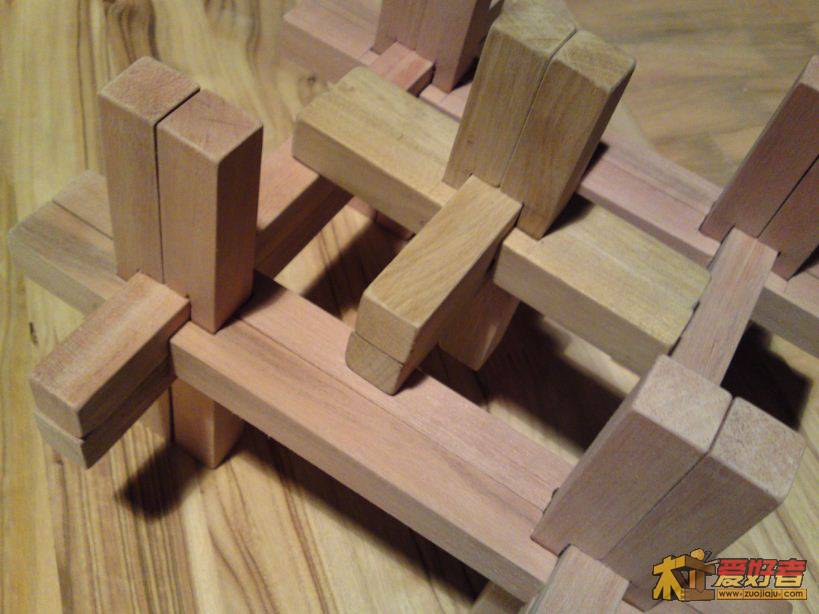

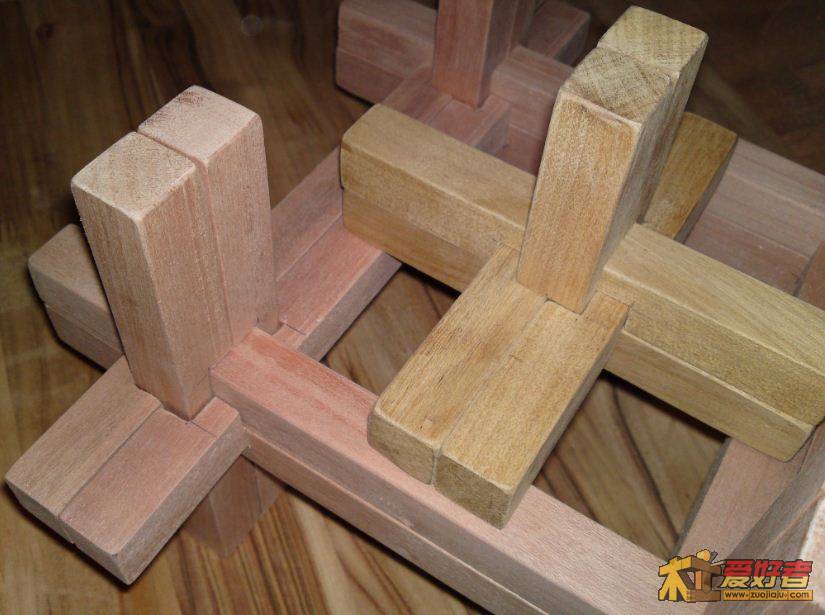

# K. d% ~# p& `: Z( y- ~9 {这个做装饰,我认为你凑合   。 本来想做个鲁班球的。 如果用露半球的话,这个东西就完美了,天圆地方。尺寸等数字经过认真决定。横的28cm(二十八星宿),中间是12*12的方孔,体现了12生肖、12个月等等,立柱18cm,代表18罗汉。出头4cm,代表4季。 4+4 =8 ,东西南北都要发。6 w5 D( n/ c+ j2 k
6 E$ n4 n& ^1 e( `4 f' N) k
采用木料天然染色。 红桦——淡淡的红色;香楠——幽幽的金黄色,还有淡淡幽香哦~~  哦也) b6 u/ n* B/ ^% e

* z& l+ I+ ~3 q4 ?+ X
" z. E- n8 r: g& i# v. i8 F3 z/ b8 K" @5 W" y$ j
1.JPG 2.JPG
- W. h$ K1 \7 }, D5 o: T5 n
, \# H# n$ ], M. h( H 3.JPG 0 o4 N0 G7 [$ P" X

8 Z6 _& f4 F# W% w0 P/ @% } 5.JPG + s. q7 F: f3 Q7 q

, m8 f1 @2 k$ R* \8 p 7.JPG
: B4 ~( g  ^0 B+ G2 p  \- M3 ~$ s2 q* `
8.JPG . i( U, p% b8 X# t  Y! s+ @- s# g

) Y4 w5 s- [5 R+ ~ 10.JPG
3 W' A: z" l: _9 n
. ?! G  H9 H( w0 P; G 11.JPG
" I/ P* f2 v2 n/ Y4 O1 z7 e# r$ t2 G- H* z8 F
发表于 2011-10-30 20:32:56 | 显示全部楼层
做的很漂亮。
6 p' M3 {1 B* O9 S, A7 \我做的缝隙好大。
 楼主| 发表于 2011-10-31 19:05:54 | 显示全部楼层

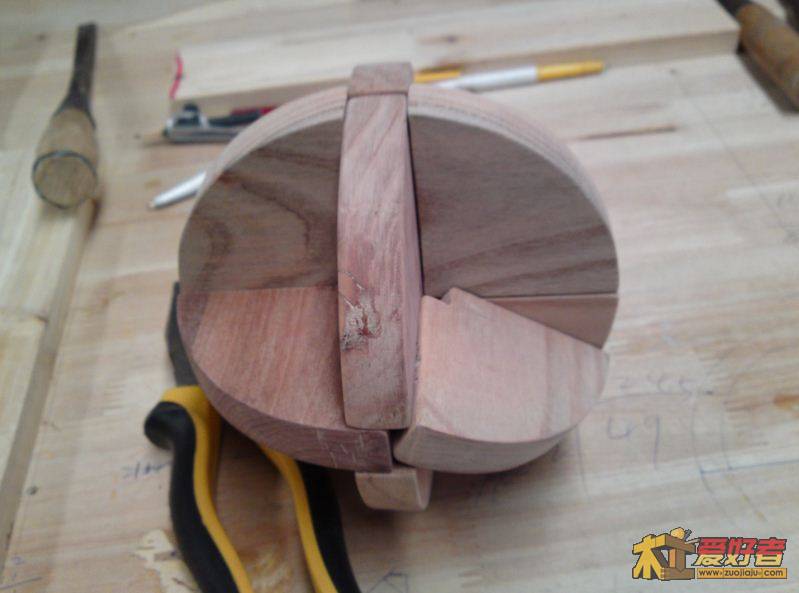

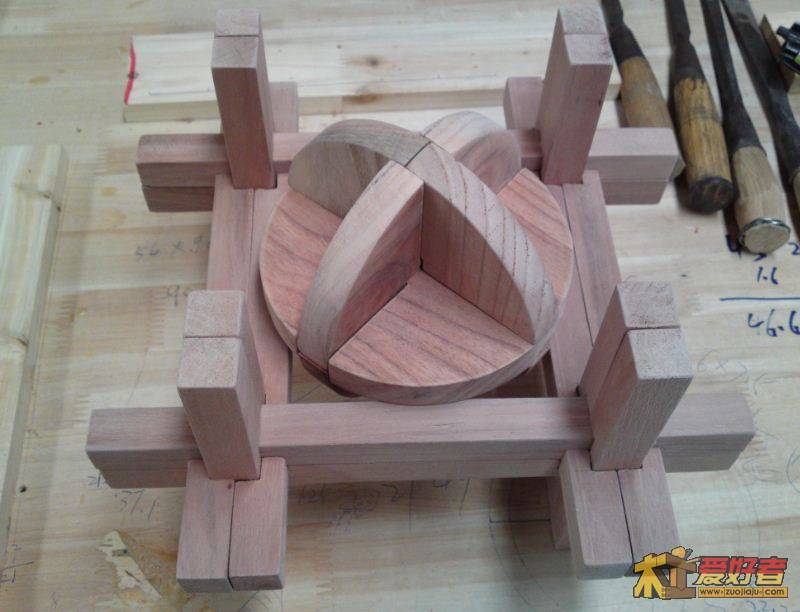

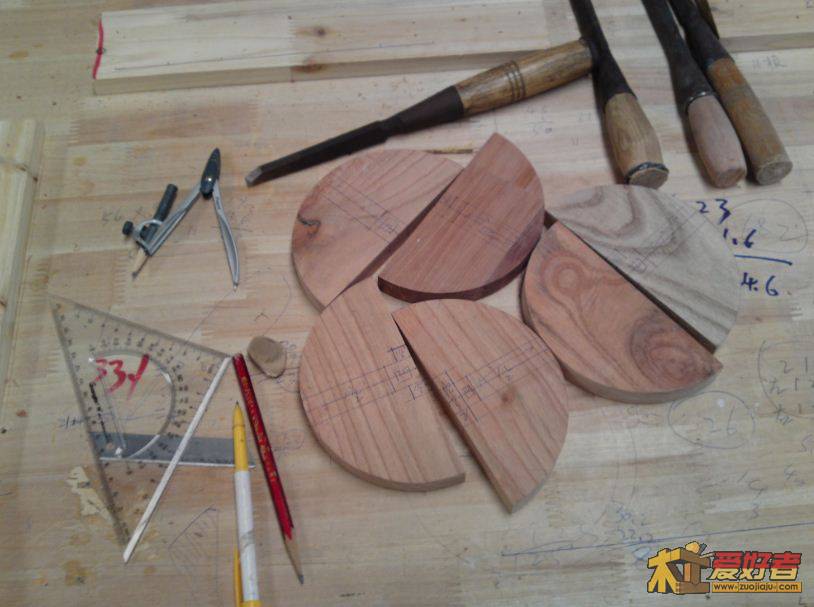

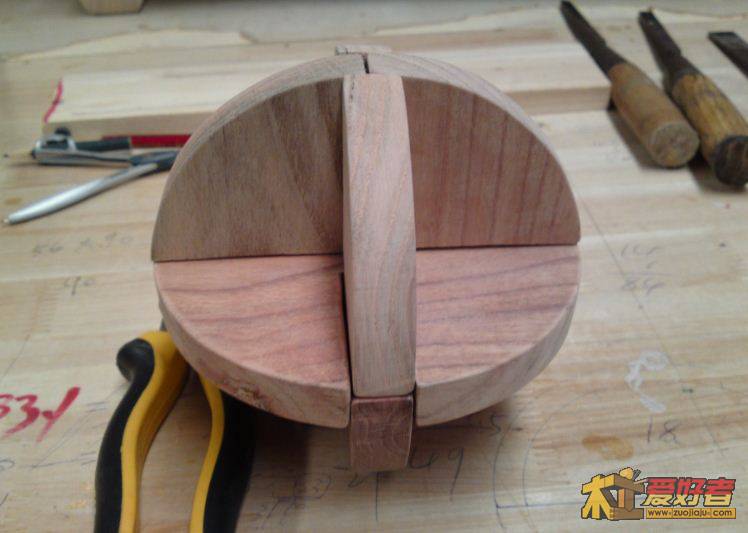

今天做个鲁班球。 我靠,这种机关古人都能够想到,,,,,  我认为是目前碰到的最精妙的结构!
+ [; D" K6 e2 ~5 R3 t( s! N, |# r2 `. {/ g( \7 h3 z: D8 L
  ]( V4 [& F2 M' ] 2.JPG
5 j, v! q2 _" P5 M
7 f+ M9 |, Y% Q6 ~3 d1 Y$ A 3.JPG
0 I0 D$ E1 q8 m- A) S- c2 c3 Y' ~( Y* C0 }) A
6 H# d" [1 e6 i$ U; d" W3 d6 j) R8 ~5 m) z# y4 Y
5.JPG & L5 E5 {" _7 }
- q6 S: }; A+ O- j+ O% K
$ A! E9 V8 K3 v" A3 b* K2 y
发表于 2011-11-6 16:05:55 | 显示全部楼层
确是好手艺
发表于 2011-11-19 12:06:57 | 显示全部楼层
长见识 长知识 长精神 学习木友提供的详细质料 尤其是木头上的凸凹注释 真的很感谢
发表于 2011-11-19 20:46:27 | 显示全部楼层
长见识 长知识
