顺从天意 · 发表于 2021-4-4 14:15:16

应该用龙门，稳定性强

haiout · 发表于 2021-4-4 15:01:26

这个滑台的导轨似乎不错，是不是滚柱的？

湖湖 · 发表于 2021-4-4 16:46:17

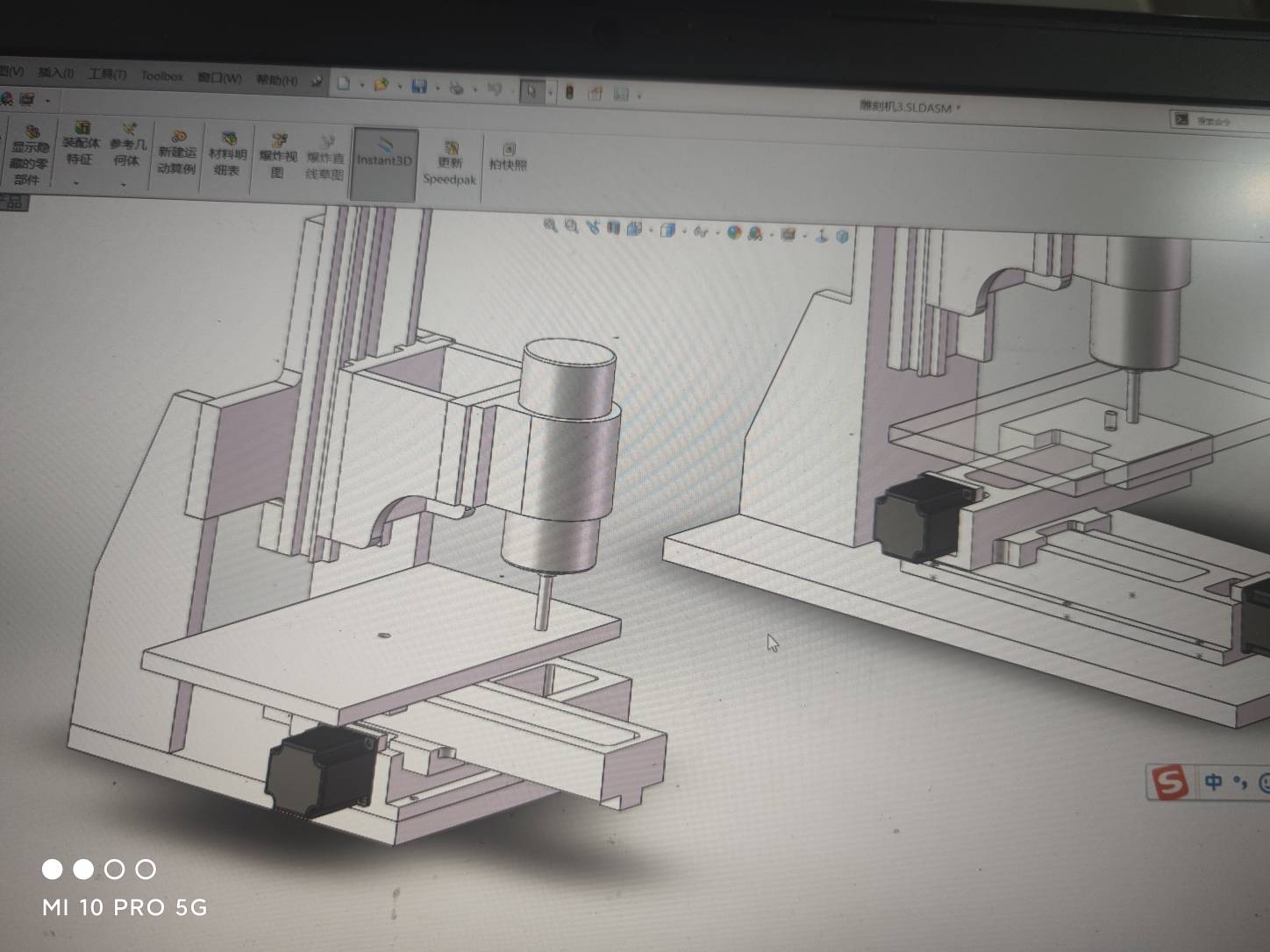

你这设计问题很大哦。 Y 轴为什么要偏置那很不合理。如果你光雕刻也就算了。要铣金属别这样

小白猫猫 · 发表于 2021-4-7 12:44:43

顺从天意发表于 2021-04-04 14:159 i/ w6 d* ~2 ?* D9 s2 z2 l
应该用龙门，稳定性强

龙门这个不行哈，做出来也是立柱样子的，论坛有个前辈也用这个滑台做过一个是龙门样子的，其实是双立柱！图我也画过！

小白猫猫 · 发表于 2021-4-7 13:01:00

湖湖发表于 2021-04-04 16:46
+ |, @, p0 x8 L你这设计问题很大哦。 Y 轴为什么要偏置那很不合理。如果你光雕刻  也就算了  。要铣金属别这样

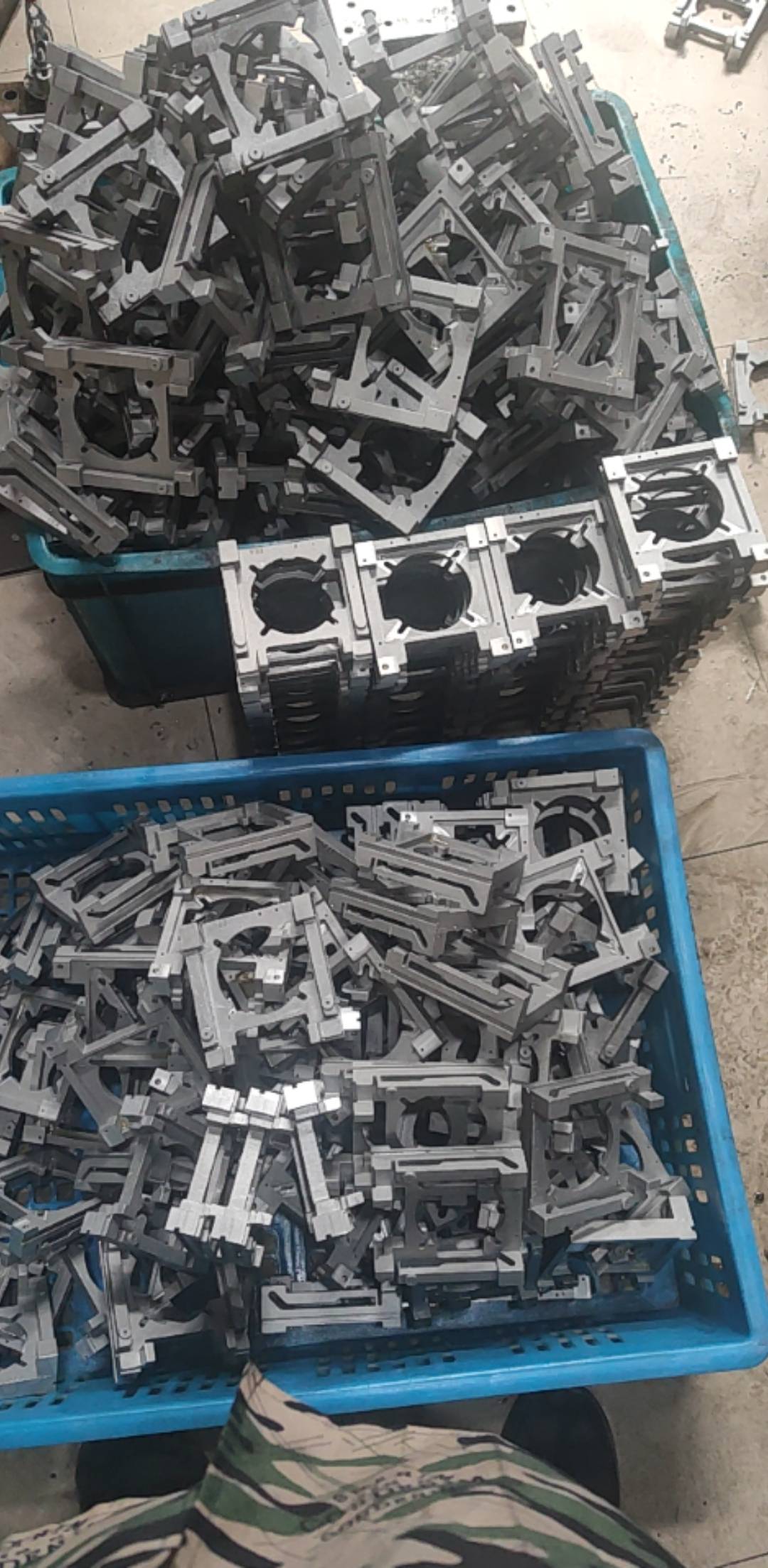

这也是没办法的办法了，还没做呢，最近有点忙，拆散了扔那边没时间搞！方案还得改，可能这个滑台会淘汰，直接用钢板搭，1.5kw伺服无动力，三轴日鼎0.75kw,X行程必须要60，想着可以接点小活回回血，目前买了一套日鼎的伺服看了下，老板买4套和买一套一样价，所以先买一套回来量下尺寸！丝杠线轨计划是用丽水牌的，25线轨2010杠，整体0.1左右精度，我不造飞机也不造火箭0.001也没用，今年机加挺忙，活比较多，材料买回来也没时间上机！

小白猫猫 · 发表于 2021-4-7 13:10:39

haiout 发表于 2021-04-04 15:01
# d8 P0 W/ ?& Y3 b1 h这个滑台的导轨似乎不错，是不是滚柱的？

是什么DV导轨，应该是滚珠的，就是这个结构有点问题！

小白猫猫 · 发表于 2021-4-14 19:24:17

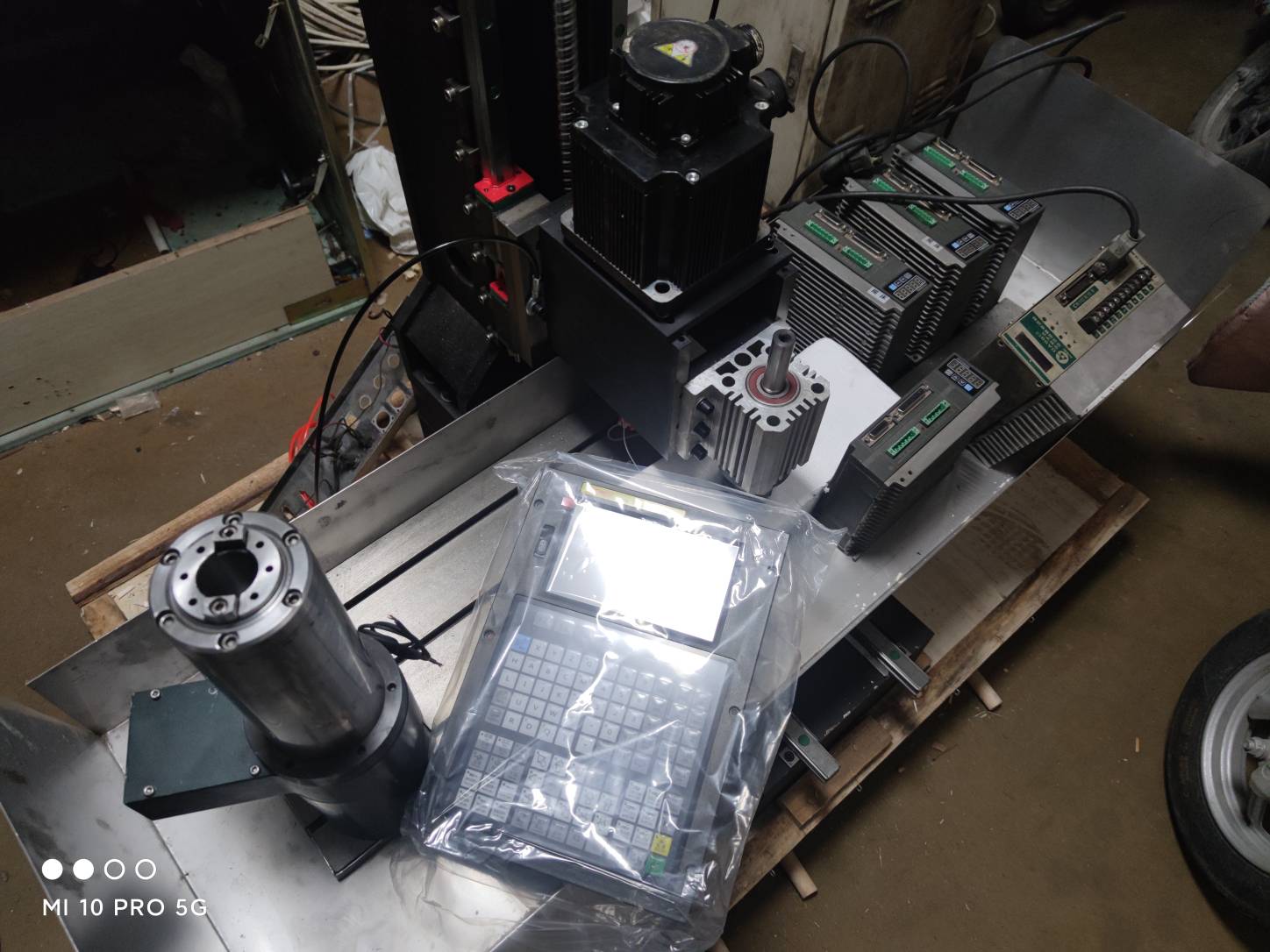

搞事情！

清风sy · 发表于 2021-4-14 22:03:26

小白猫猫发表于 2021-04-14 19:24
, ~1 }: c, R D搞事情！

这立柱上铸铁的？看着带劲，来点细节图呗
