买了20元的MACH3接口板和原来CW250驱动不会接 继续求教大神们

nini21800

超级迷糊 发表于 2019-7-13 15:46
% ?* d; C# J1 E  B, w只接一个轴可以运行吗？我怕全接了万一烧了先接一个试试

) w9 p2 O% o* \+ [完全可以，只要电压不超不会有事的。也就是CP+等5V电压，输入12V也是可以的。记得软件设置里面要开启相应的端口才可以控制。

zts

这卡不错,稳定可靠

湖湖

这破卡 图上写的很明白了阿  还要教撒??  你要打算玩CNC 这些必须要自己看明白的. 这已经是最简单的卡了

超级迷糊

zts 发表于 2019-7-13 23:11
1 E9 s; X: a$ ?# c2 X) I; ?这卡不错,稳定可靠

你用过吗？怎么供电  只用USB共电还是USB和外接线同时供电？

超级迷糊

nini21800 发表于 2019-7-13 22:01
7 R& m0 t0 b+ v完全可以，只要电压不超不会有事的。也就是CP+等5V电压，输入12V也是可以的。记得软件设置里面要开启相应 ...

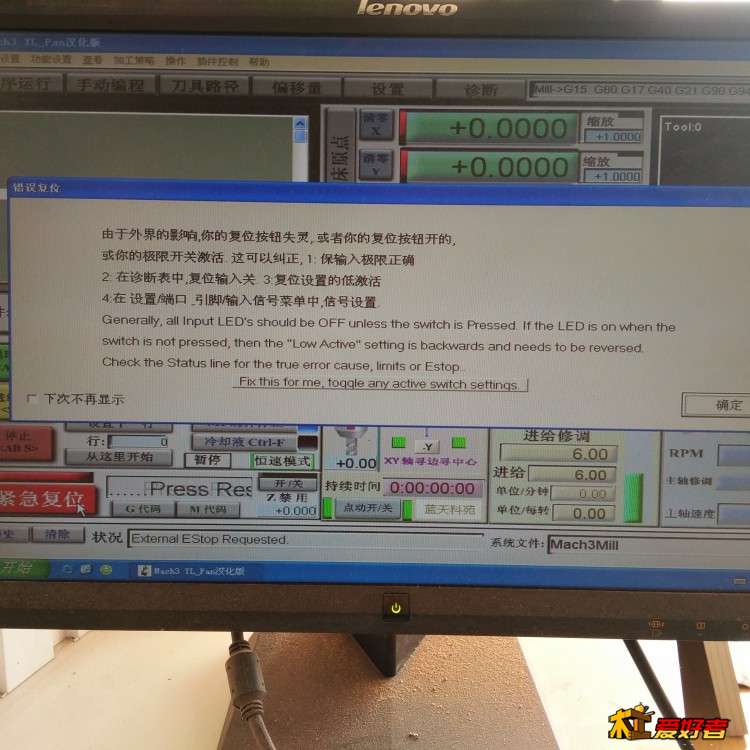

( x( f, g+ [# t6 W' G" T& q请问一下这种情况怎么处理

超级迷糊

nini21800 发表于 2019-7-12 21:44
+ J8 b& S2 Q) t/ V/ |CW-接CW,   CP-接CLK,    CW+,CP+一起接控制板+5V。（各轴对应接入即可）

- s6 G+ @. q- D) x. x控制板上的NE对应驱动器上的什么接口？
  n1 W8 u3 d2 a) r& P

8090

你这驱动器是固定细分的，太老了，另外买吧。

超级迷糊

8090 发表于 2019-7-14 10:55
' D# w! X; }( L/ x/ w% k你这驱动器是固定细分的，太老了，另外买吧。

是对   但是自己玩  能节省就节省吧  毕竟不是做商业用。
7 K) s5 n. c/ D% E0 L2 Q# k) |; b

8090

超级迷糊 发表于 2019-7-14 09:32
' [7 I8 K& ^* v9 ^) X" P( {你用过吗？怎么供电  只用USB共电还是USB和外接线同时供电？

# T# L# S& R8 L0 R  x  k; }图上不是标得很明确吗，右边那个12-24V供电就是电源输入，USB口作为辅助供电也必须要插上的。
4 e' s" L  _5 D+ }$ S  O" N

8090

超级迷糊 发表于 2019-7-14 10:58
! B3 V0 j; x& g5 ?$ l  o是对   但是自己玩  能节省就节省吧  毕竟不是做商业用。

驱动器还是DC60V的电源，你还得单独配一个合适的电源，固定细分只有两档也没有标明，软件里脉冲当量只有后期试了，驱动器上的CP-接控制卡的脉冲、CW-接方向，CP+、CW+用跳线连起来接控制卡上的共阳接口（PC5V共阳端）。

  W( P+ K! g  j+ u, Z4 m& l+ Z( Z

nini21800

超级迷糊 发表于 2019-7-14 10:17
0 o& a2 Q. y; W7 ^控制板上的NE对应驱动器上的什么接口？

EN端口不用接，EN - 也可以接控制止上的EN，EN + 接控制卡上的 +5V。
如安装有急停开关，看看开关正常不，把急停设置为低电平有效。
& o$ t  r2 y' N- r: u$ T+ K

超级迷糊

nini21800 发表于 2019-7-14 13:31
; m, a7 Y% ?4 ^8 z$ D( uEN端口不用接，EN - 也可以接控制止上的EN，EN + 接控制卡上的 +5V。
* w/ _! ]( M$ p如安装有急停开关，看看开关正常不 ...

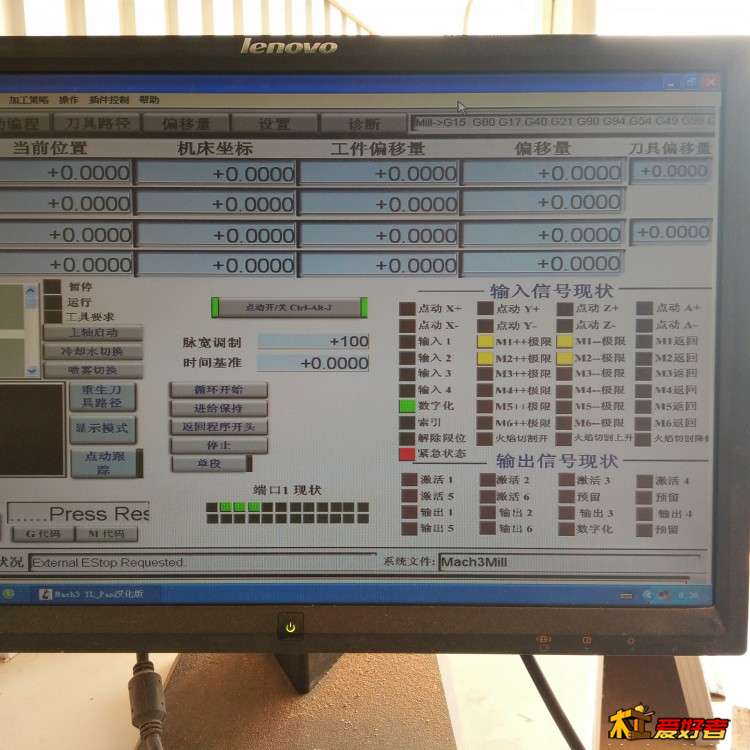

- S, }: m7 F# ]( Z, t这种情况怎么消除 尤其是   数字化   和  端口1现状   中的绿色报警怎么设置消除
/ i; O4 z. Y& Q# H. r

nini21800

检查限位开关，急停开关。

心佛即佛

超级迷糊 发表于 2019-07-14 10:58
是对   但是自己玩  能节省就节省吧  毕竟不是做商业用。

越是自己玩儿越得用好一些的。加微信发地址，把我替下来的那个卡送你，xfjf1111

心佛即佛

nini21800 发表于 2019-07-14 18:00
+ N! J7 g4 U' z  @检查限位开关，急停开关。

限位开关应该没有启动，可能是设置的不正确。
