今天把限位弄好了，这台立柱算是彻底的完工，总算没有烂尾。

惯导

dragontiger 发表于 2018-7-24 22:54
我也买了一台啊，当做辅助工具挺不错的。

: |! }) G0 n1 }( p/ @& N1 U是的，主要是小巧，不占地，功能还挺全的。。。
  c% ]+ d3 x2 C; x" i  u+ N

无知菜鸟

的确不懂雕刻机，但看起来很高端！

往事随风去吧

惯导 发表于 2018-7-24 22:14
回随风大师，在这个位置，本图上是用一个尼龙绳，现在的已经换为钢丝，您的那个配重方法很好，隐 ...

* R% k1 F) y8 a) y* C" E: O* i* B2 |什么大湿哦
! b" t5 B  d6 f$ K2 V' r
当初也想过用弹簧，但是有个问题，可能你忽略了，浮雕雕刻，Z轴会频繁小距离上下快速（低速基本上是没有共振产生的）移动，是有共振产生的（包括那种链条式后面坠物配重），但是金属加工就不成在这个问题了，金属零件加工，Z轴不可能频繁上下运动的。这种共振（没有弹簧反而没有的），打个比方，就像汽车的减震器失效的效果------当然这是讲理论了，没有配重，不是一样钢钢的么。最好下面加一根小的弹簧或者橡胶带反方向拉着，那样共振会抑制很多的，对机器精度的保持性，肯定有利没弊的嘛。
  m4 O5 l0 v3 N3 z6 @

╰●-●╯

点进来学习，请问你的立柱机原点怎么安装的呢？到现在我都还没找到最佳安装位置，总觉得横放竖放都不好安装
/ F7 @0 d) V- {3 H+ e4 G7 Q

惯导

往事随风去吧 发表于 2018-7-24 22:59
& F9 m6 K7 [, T0 l5 |) P* K什么大湿哦
7 x2 l: g! ?& }" u8 C1 B( c
当初也想过用弹簧，但是有个问题，可能你忽略了，浮雕雕刻，Z轴会频繁小距离上 ...

您说的太对了，确实是经验的总结，一般人还真不知道，我也在想办法抑制共振。

惯导

╰●-●╯ 发表于 2018-7-24 23:02
点进来学习，请问你的立柱机原点怎么安装的呢？到现在我都还没找到最佳安装位置，总觉得横放竖放都不好安装 ...

       我的一共用了六个限位感应器，都是垂直于地面安装的，固定在滑块上的是动片，传感器固定在底座和机架上，每个轴有两个极限点，其中一个作为原点。可以实现机器自动寻找机械零位。。。。

╰●-●╯

惯导 发表于 2018-7-24 23:12
我的一共用了六个限位感应器，都是垂直于地面安装的，固定在滑块上的是动片，传感器固定在底座和 ...

- j5 w2 I' I7 B# n6 C% k方不方便拍照学习下？

xgxgxgxn

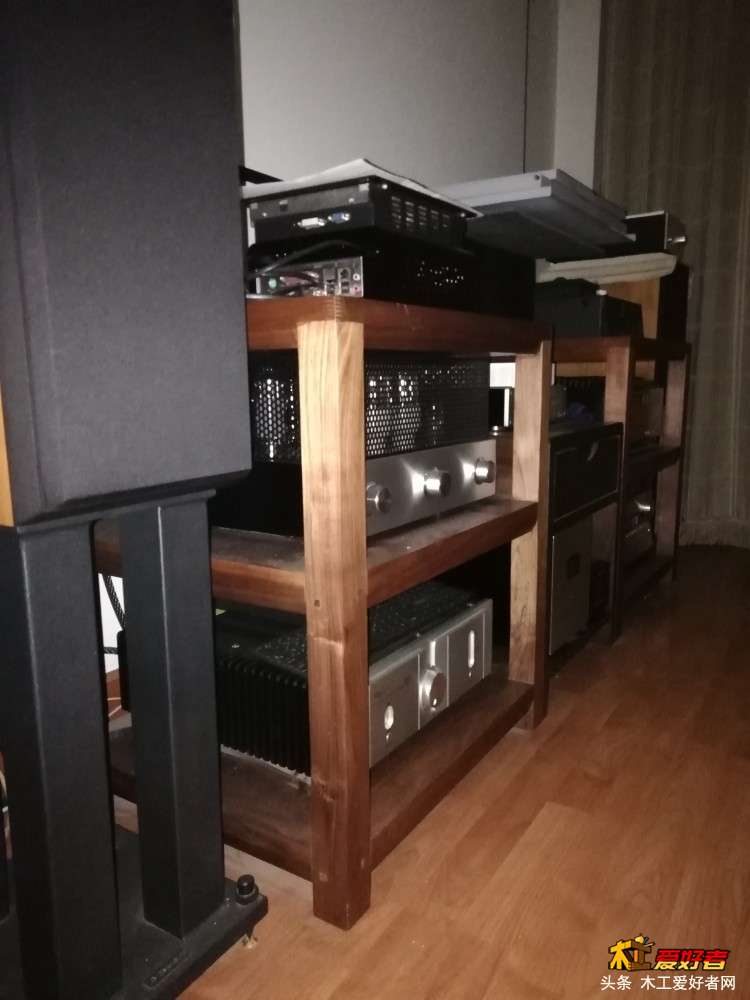

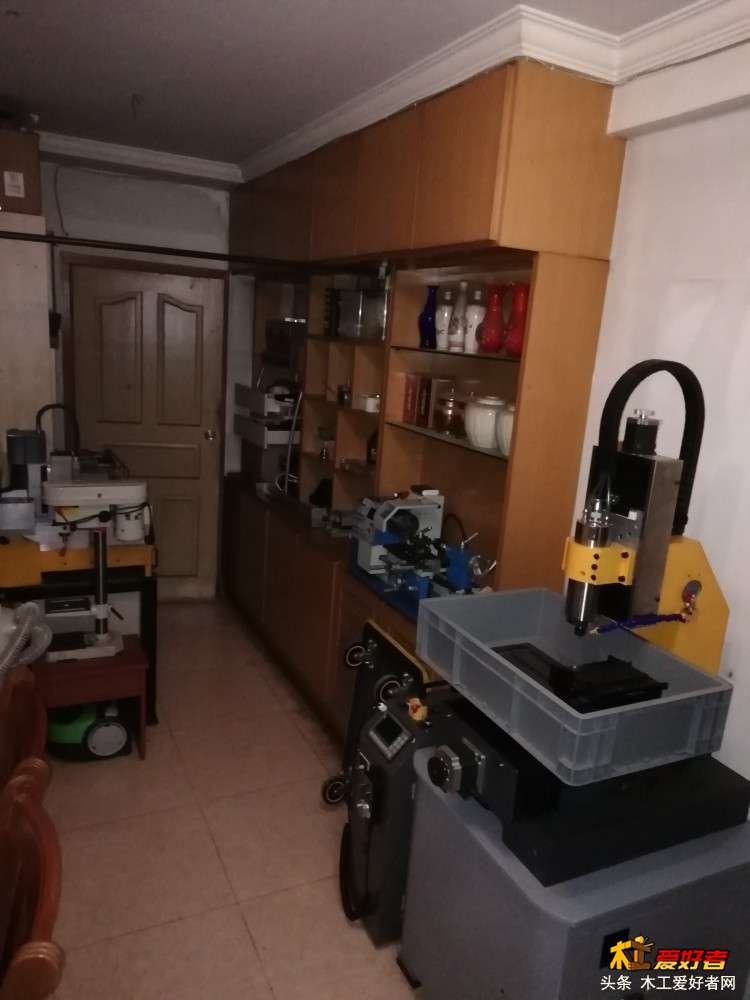

与楼主出奇的相像  立柱 动龙门  小车床 喜欢音响、
4 a; B5 [) u4 w0 B0 ~* c
/ I$ g7 l" c$ x' H8 H% n


3 s* @7 R5 W: ?, f$ l0 [0 b' i

* g, x9 X$ ]9 V" y" x# ^
5 |$ G2 W. A. _) p
' _! ]4 N9 O0 e7 c

lsnes

柒彩3D科技 发表于 2018-7-24 22:48
; B; J$ J6 T6 s+ \5 f机器旁黄色的罐子是什么呀？

手动洗车器，现在应该是当冷却液的罐子用
6 D' [( ]3 A6 r: D2 I2 S7 O6 M- t

lilove123

又见一个玩胆的 居然没见有示波器 信号发生器 毫伏表 失真仪  多组电源 这些东西

惯导

lsnes 发表于 2018-7-25 01:40
手动洗车器，现在应该是当冷却液的罐子用

+ ~" E2 r/ d0 K% d/ j& m# `正解！老兄你应该是清北毕业的大学生，就是聪明！
" j% t$ G: K0 D# h! A/ E' a. n

惯导

╰●-●╯ 发表于 2018-7-24 23:15
方不方便拍照学习下？

. o  u" T- o5 |0 w. \. }好的，有时间给你拍个丑照看看！
: V% }# d6 r8 \

keithpupu

恭喜 造机成功~  像我们这种不是专业造机的确实就是会比较慢，有空了有一点做一点，不停改进，我机器也是还在慢慢的改动中，只要机器正常跑起来了，就可以开心的玩耍啦~ 祝早日出作品~

dhi

控制器就这样挂着不怕进灰？雕木头灰很大的

惯导

lilove123 发表于 2018-7-25 02:56
又见一个玩胆的 居然没见有示波器 信号发生器 毫伏表 失真仪  多组电源 这些东西

来了，居然叫你小小鄙视了一下下。都有，只不过没有拍而已。。。。那样会偏离主题思想。
