楼主: pwh

做个床头主轴多图

[复制链接]
pwh
 楼主| 发表于 2015-12-20 19:39:35 | 显示全部楼层
forum.jpg . P( o. \- s7 f

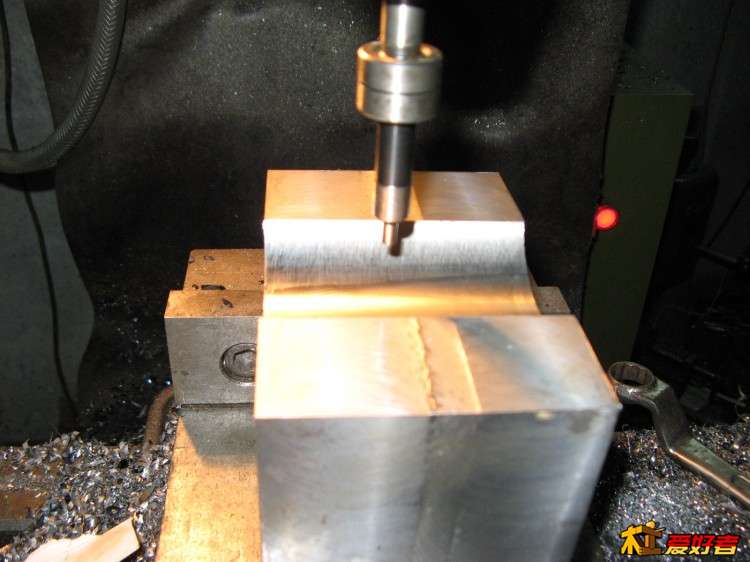

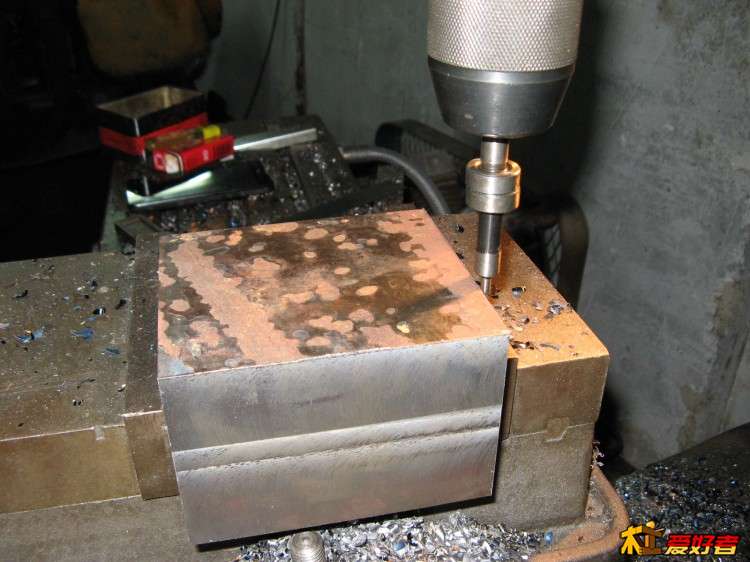

分中

分中

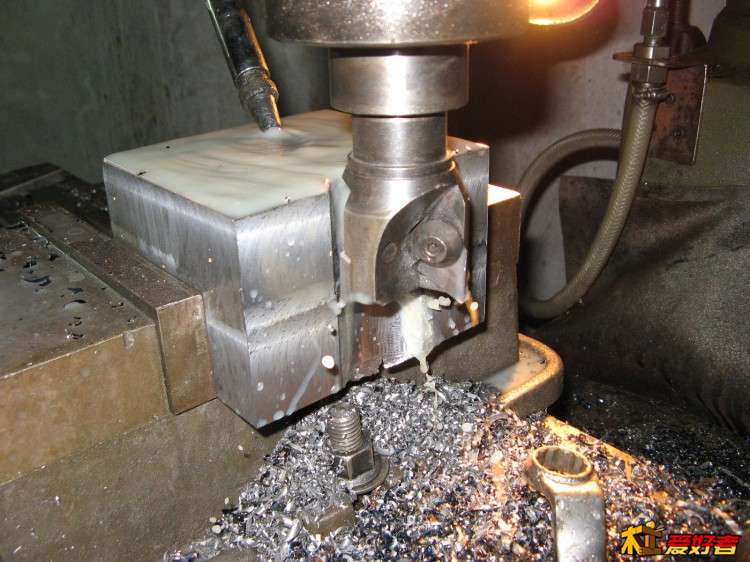

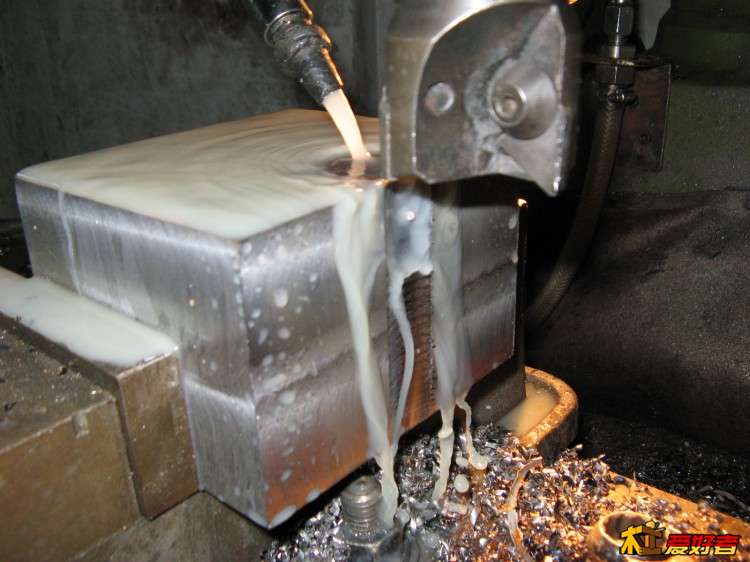

铣半圆槽

铣半圆槽
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 19:41:27 | 显示全部楼层
店里还有事要忙今天先做到这里明天继续
回复 支持 反对

使用道具 举报

诚信立足
发表于 2015-12-20 20:52:43 来自手机 | 显示全部楼层
床头箱也整体？
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 22:08:47 | 显示全部楼层
底座整块铁
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:18:42 | 显示全部楼层
今天有客户要加工东西只做了一点，继续上图
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:21:58 | 显示全部楼层
. c& k( D8 ]6 k/ ~3 `; t/ q

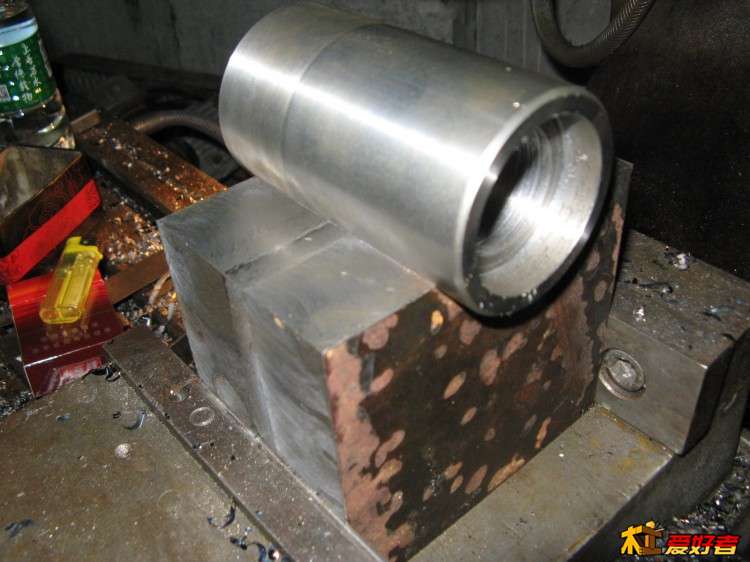

狗血，刀盘不够大装大不下轴套

狗血，刀盘不够大装大不下轴套

万般不情原也只能用乌龟先生了

万般不情原也只能用乌龟先生了

终于可以了

终于可以了
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:23:32 | 显示全部楼层
forum.jpg $ n$ |) O/ N/ W2 c

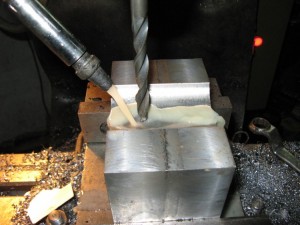

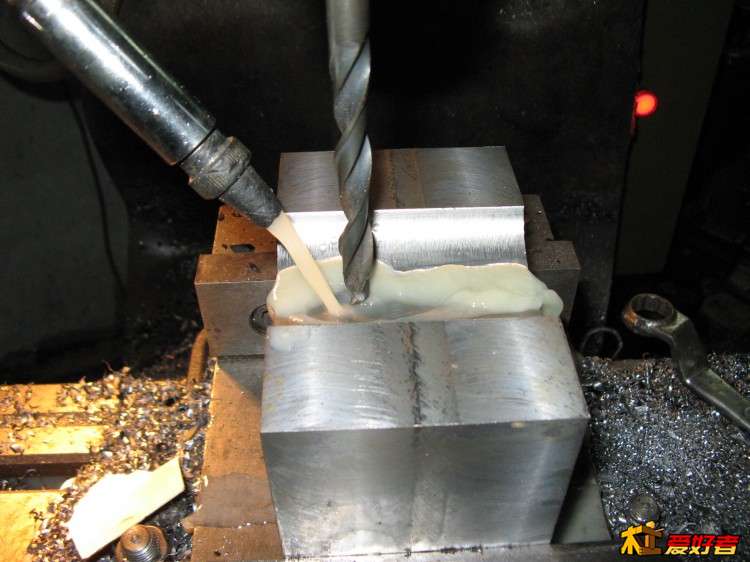

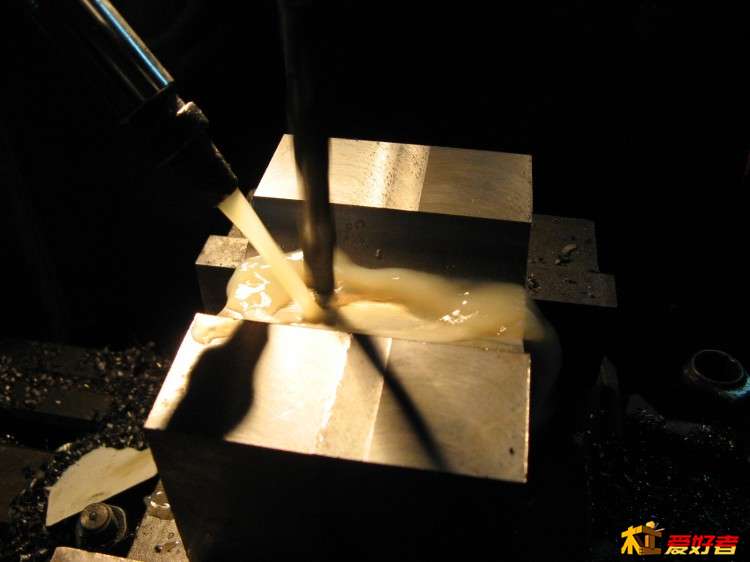

钻通10mm

钻通10mm
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:24:59 | 显示全部楼层
forum.jpg & l% s1 J6 B- H2 ?. @; e) w

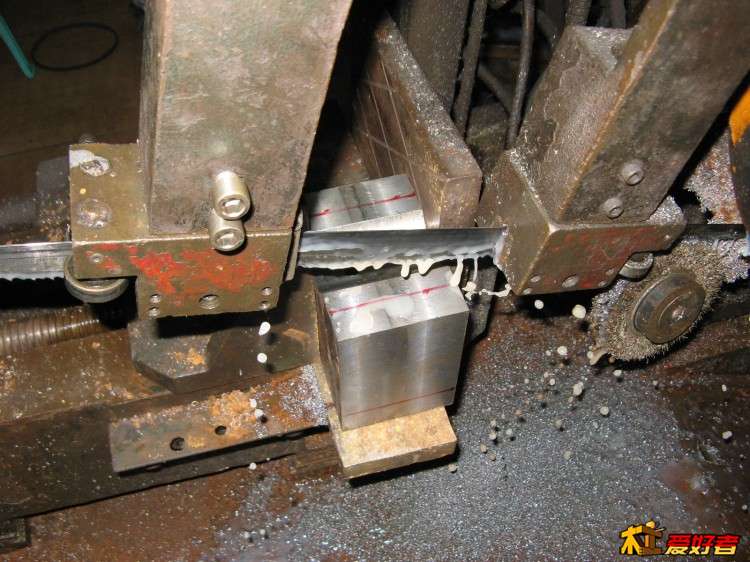

锯两条腿

锯两条腿
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:26:32 | 显示全部楼层
. U- P, `6 R# O# W) h% S! x

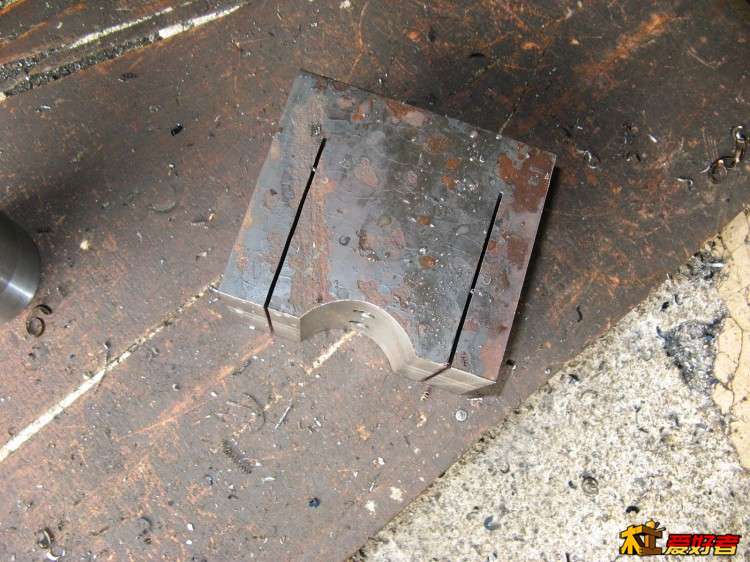

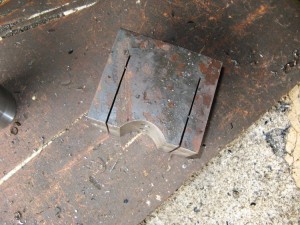

锯完

锯完

铣断

铣断
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:27:43 | 显示全部楼层
& R# b! K1 X2 ?  p4 w- N" Y

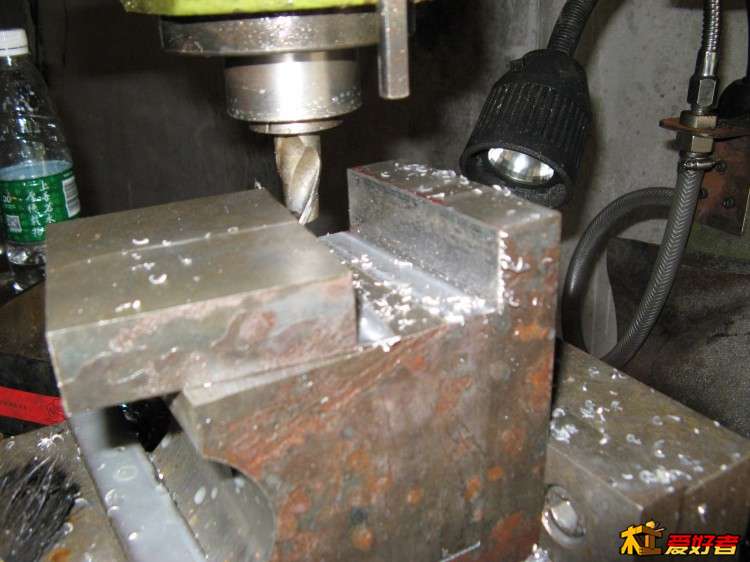

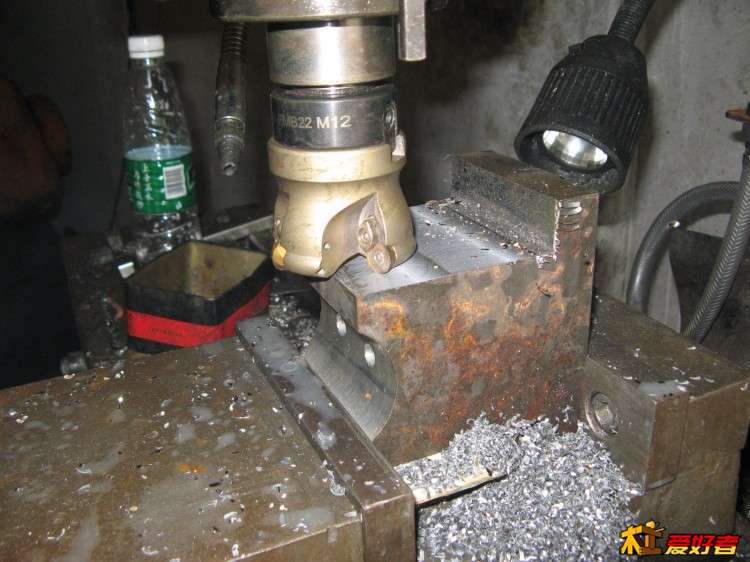

面铣

面铣
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:31:17 | 显示全部楼层
forum.jpg 0 {! x' q- M: L4 o/ f+ H% W

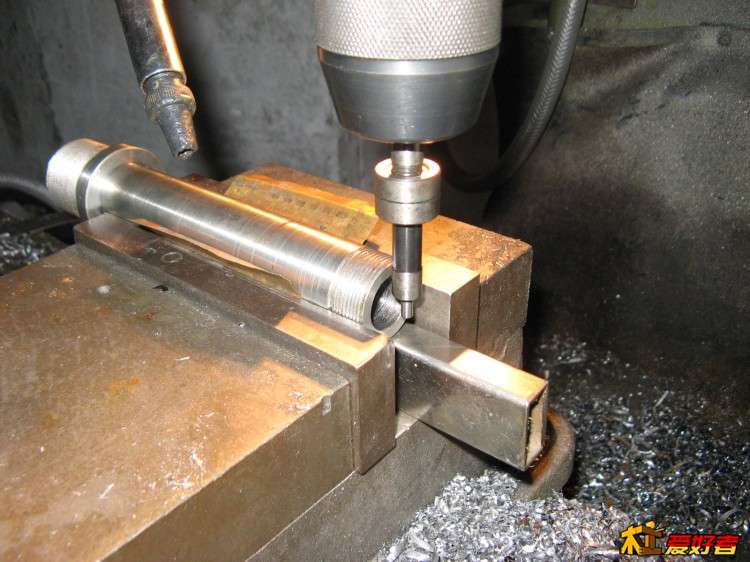

分中

分中

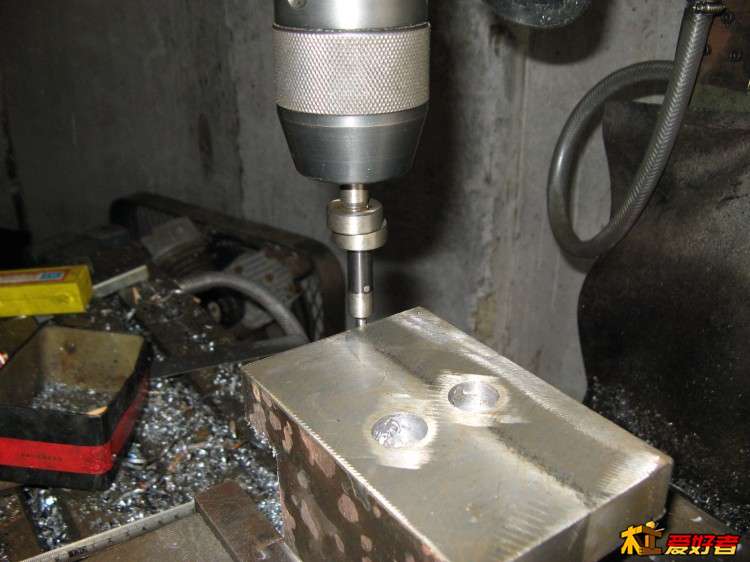

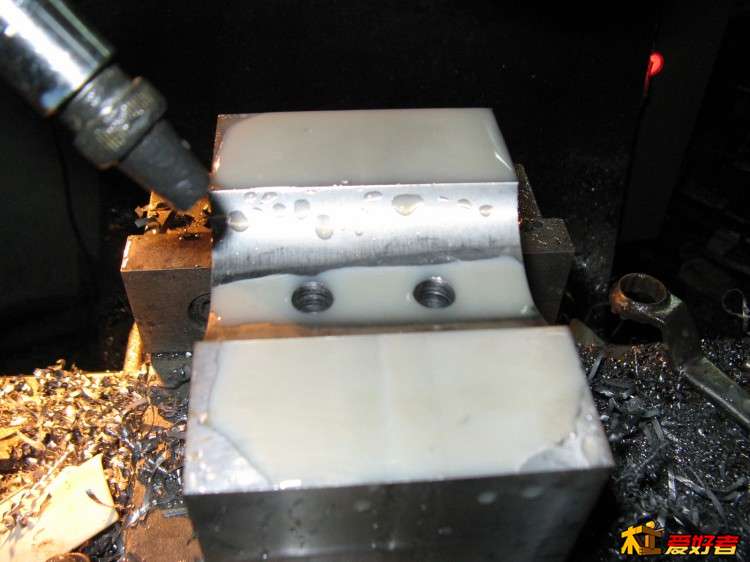

钻固定孔

钻固定孔

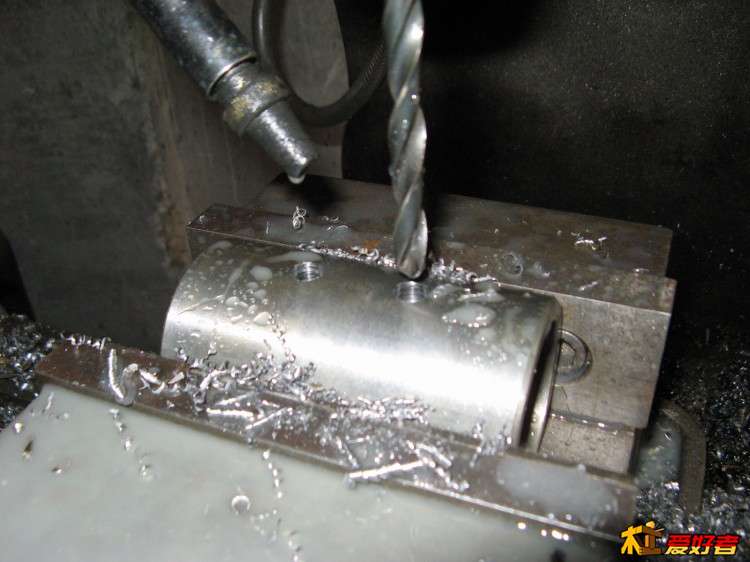

轴套固定孔8.5mm

轴套固定孔8.5mm

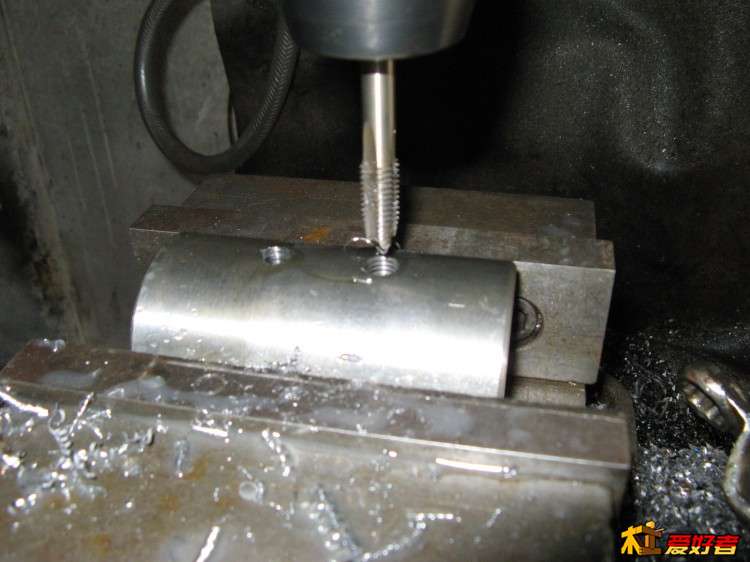

攻丝10mm

攻丝10mm
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:33:21 | 显示全部楼层
forum.jpg : y! f9 Y1 g5 m

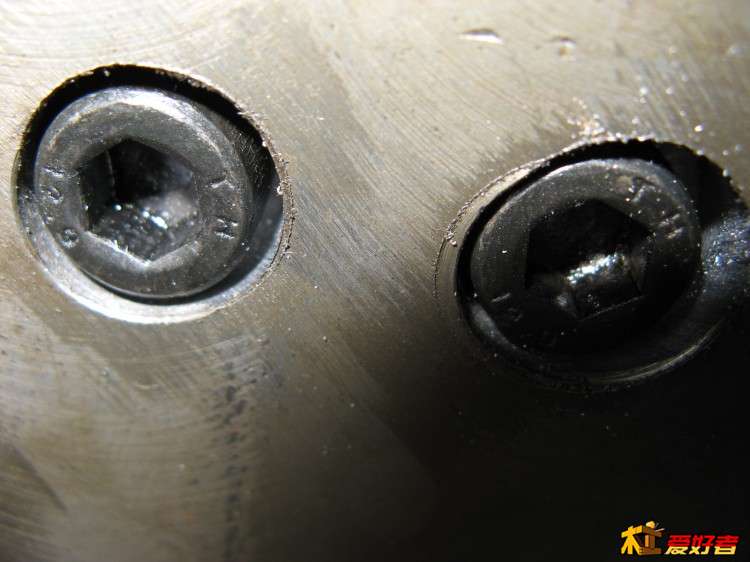

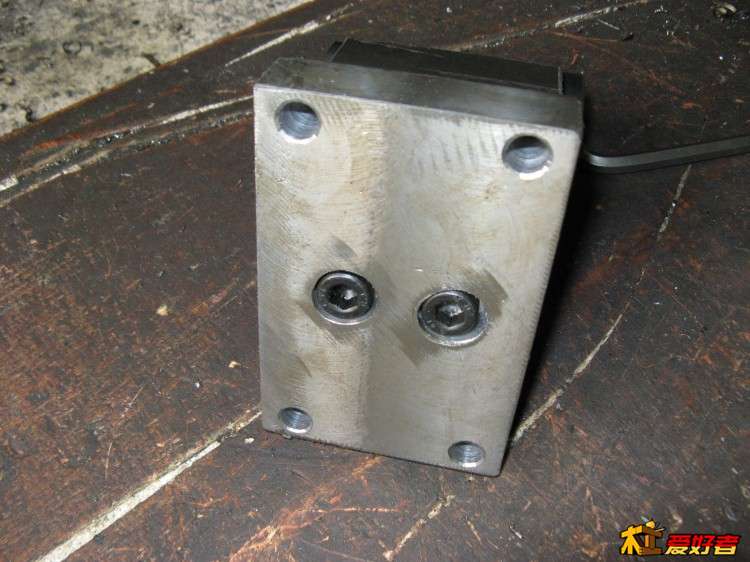

12.9级螺丝

12.9级螺丝

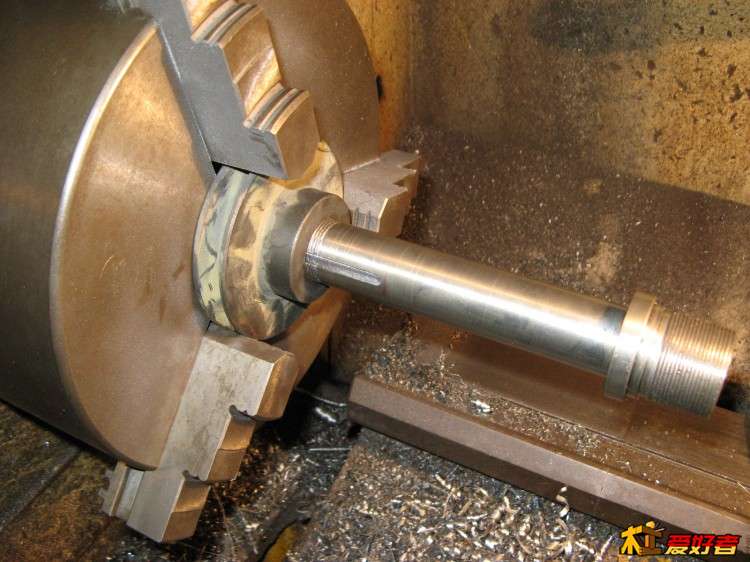

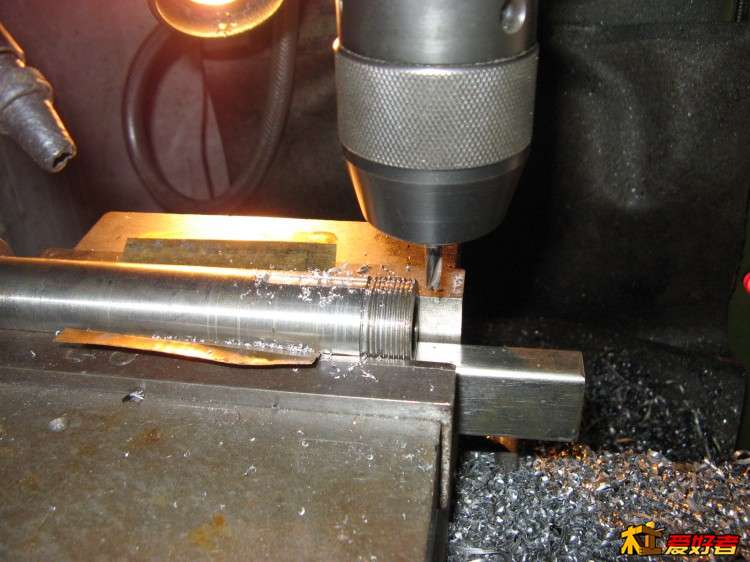

铣主轴键槽5mm

铣主轴键槽5mm
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:35:44 | 显示全部楼层
forum.jpg 4 u  F1 Y1 B6 y; D

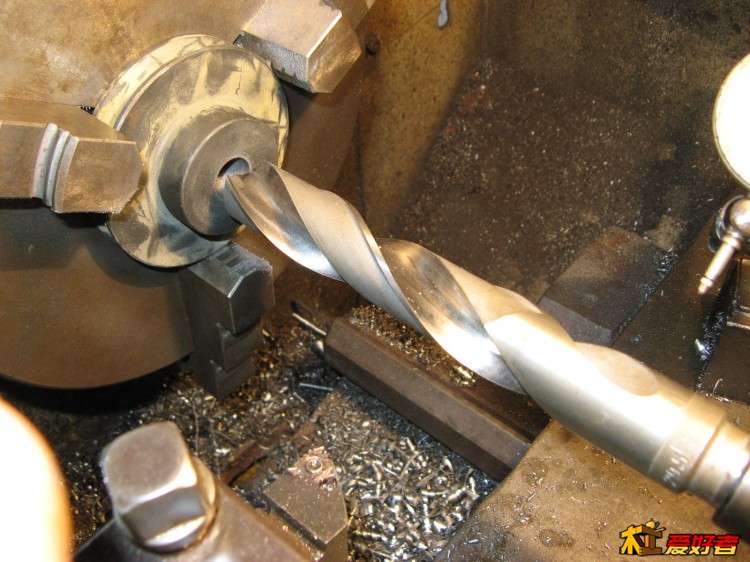

皮带轮开孔

皮带轮开孔

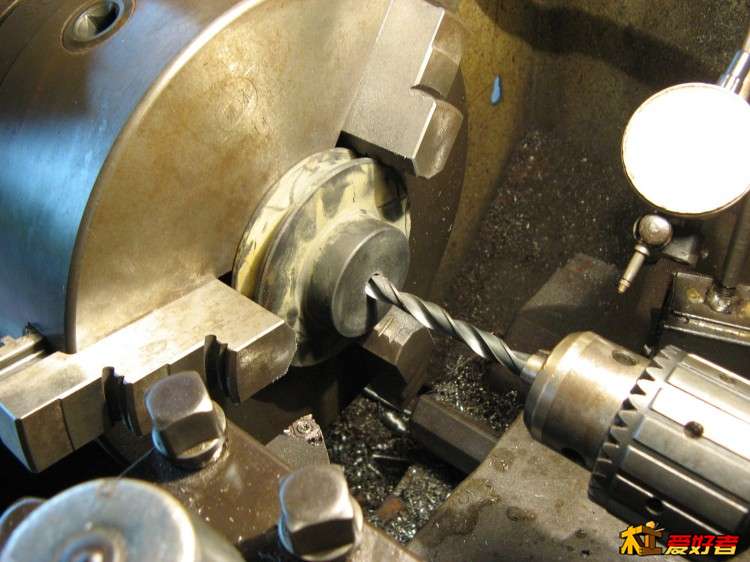

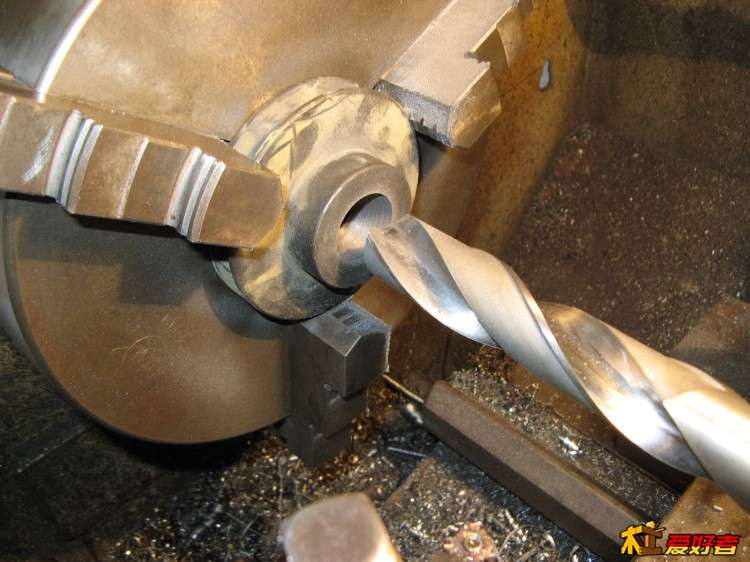

扩孔

扩孔

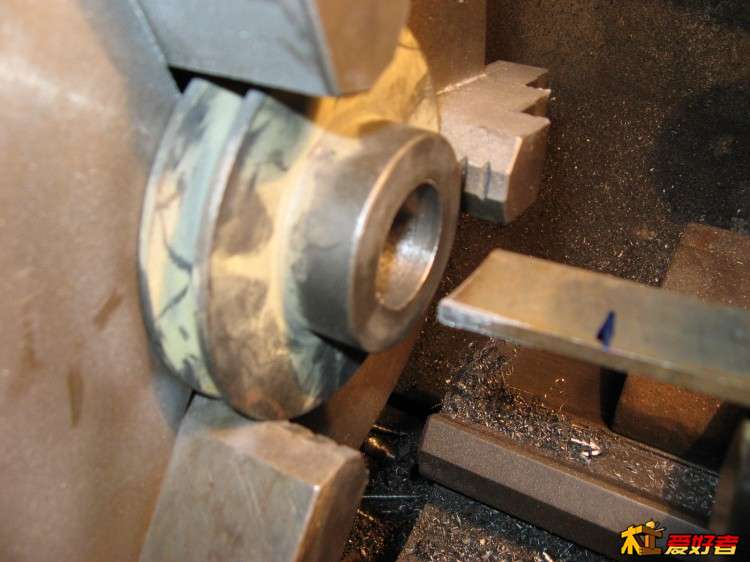

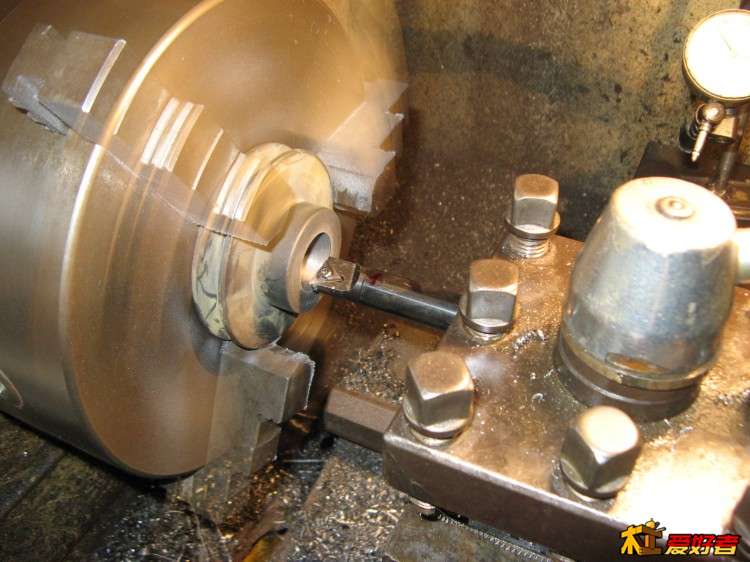

车孔

车孔
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:37:14 | 显示全部楼层
forum.jpg / T1 I( D3 t; g5 D& G& a  S

冲键槽

冲键槽

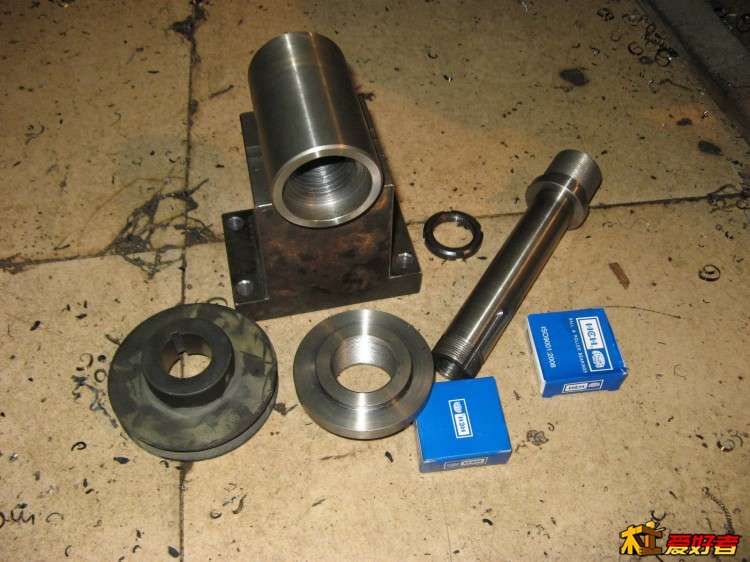

全家福

全家福
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-21 18:39:36 | 显示全部楼层
图为什么总是反过来的真无奈，今天只做了这些明天如有时间就总装，
