楼主: pwh

做个床头主轴多图

[复制链接]
pwh
 楼主| 发表于 2015-12-20 18:25:16 | 显示全部楼层
forum.jpg & A5 M1 J& \9 N) f# F" U

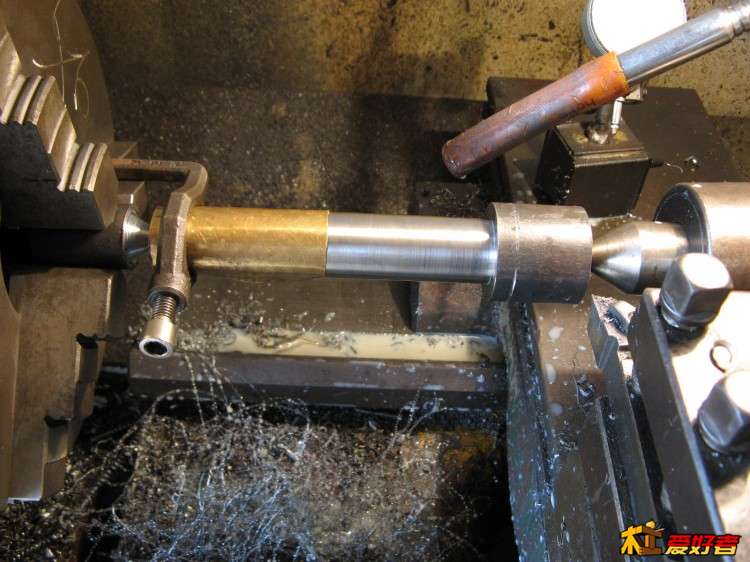

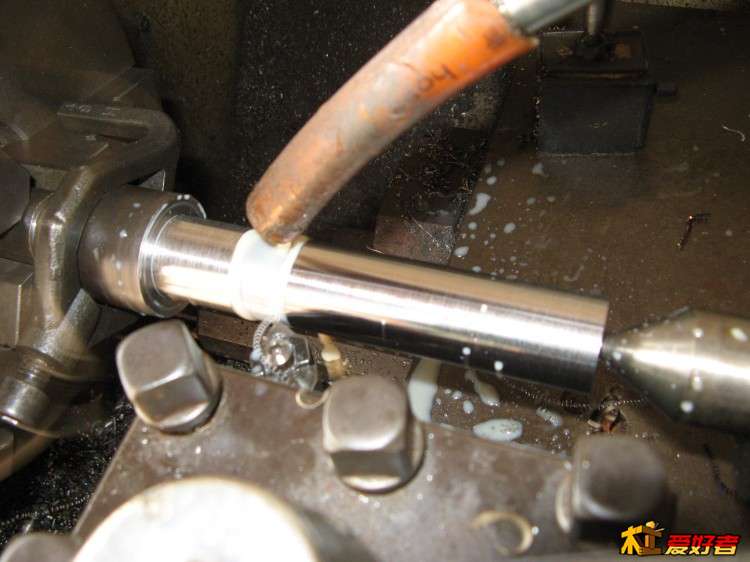

精车到30小1c

精车到30小1c
回复 支持 反对

使用道具 举报

诚信立足
发表于 2015-12-20 18:32:06 来自手机 | 显示全部楼层
做工好。造价也就上来了
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 18:45:58 | 显示全部楼层
forum.jpg 4 |2 @& v/ c# N% W7 M$ x

掉头

掉头
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 18:48:12 | 显示全部楼层
; ]" b( b8 d1 u; T* f% ]

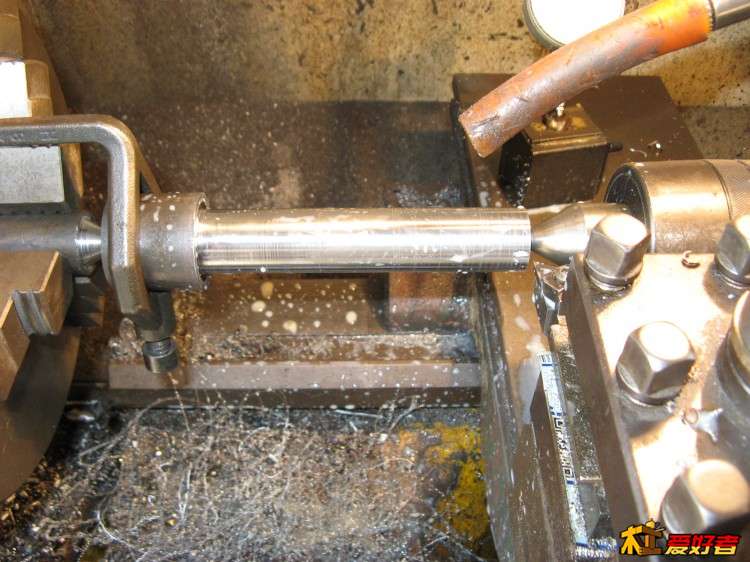

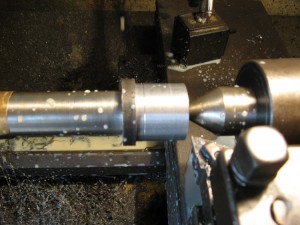

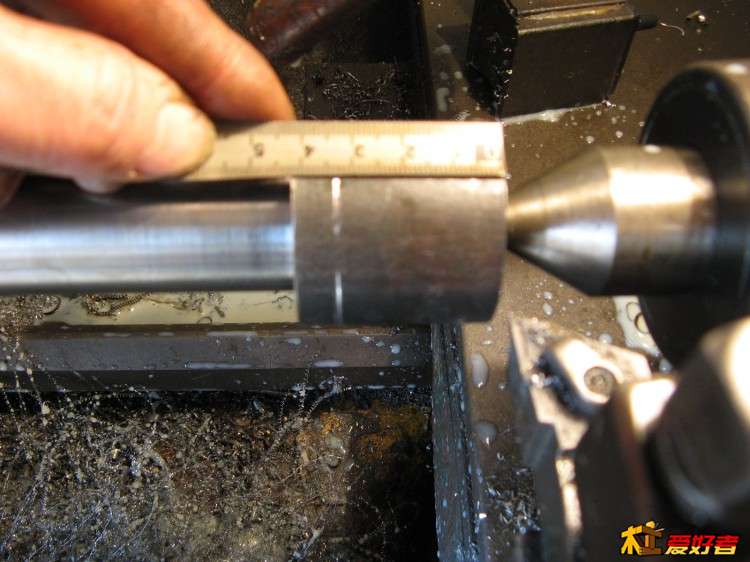

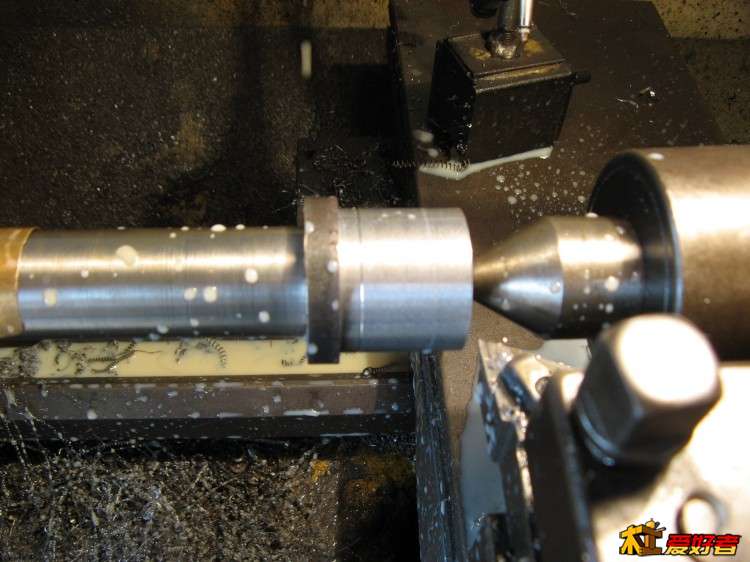

车台阶

车台阶

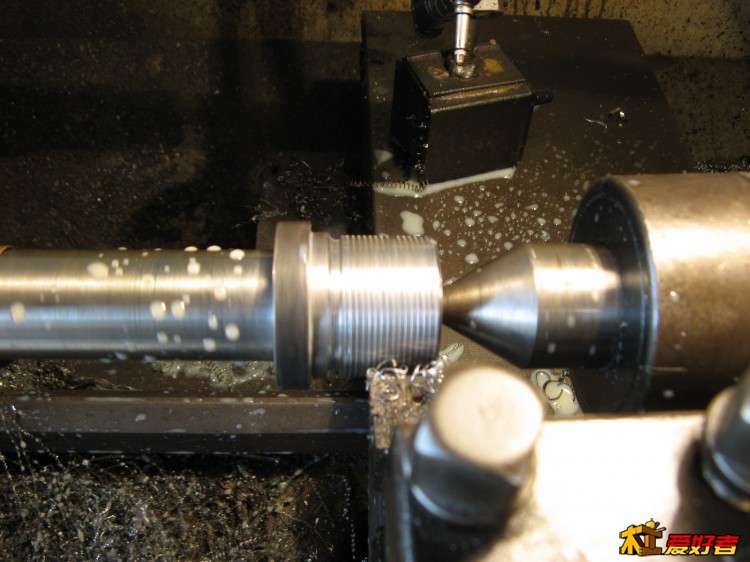

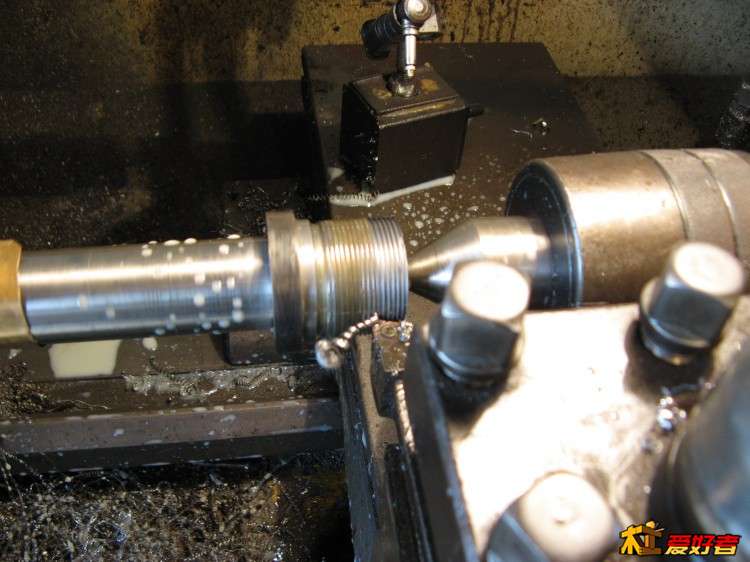

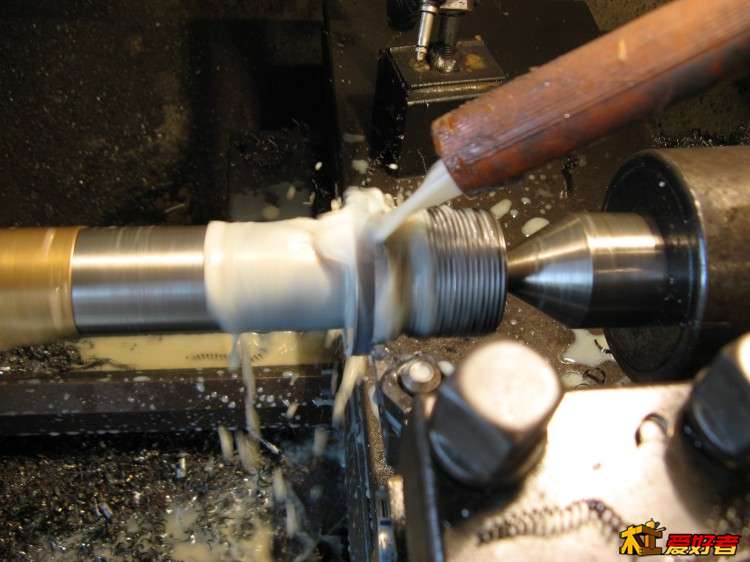

车1.5螺纹

车1.5螺纹
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 18:50:23 | 显示全部楼层
0 W& }* Z! T$ \6 j+ V8 |% M

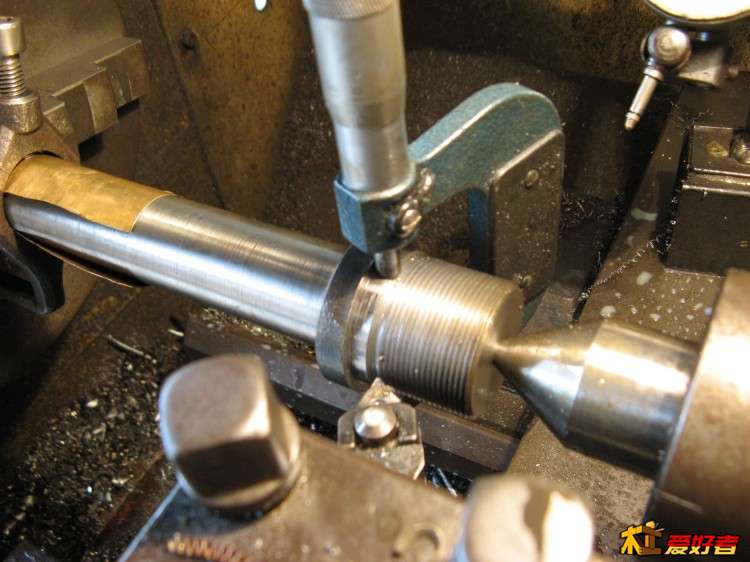

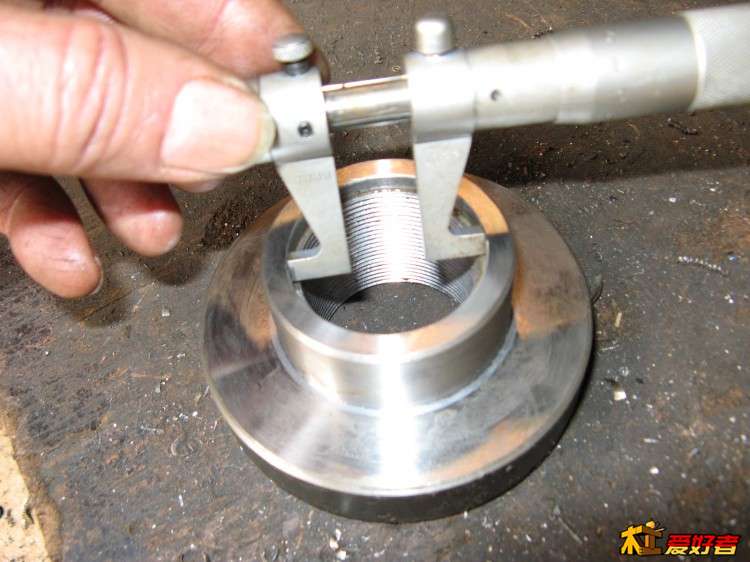

测量台阶孔直径

测量台阶孔直径

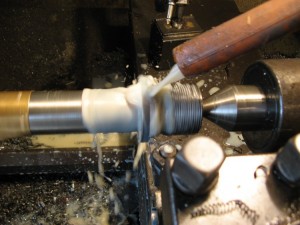

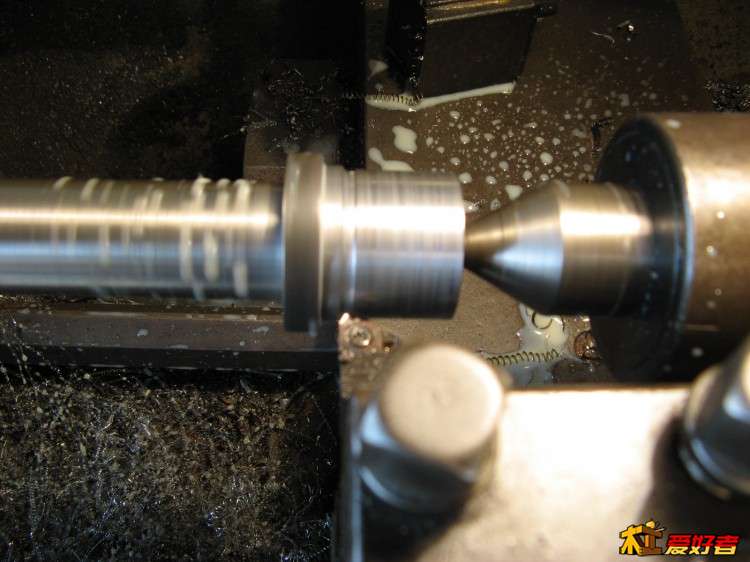

精车台阶位

精车台阶位
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 18:53:56 | 显示全部楼层
. F6 ]1 U) K4 [5 z( h

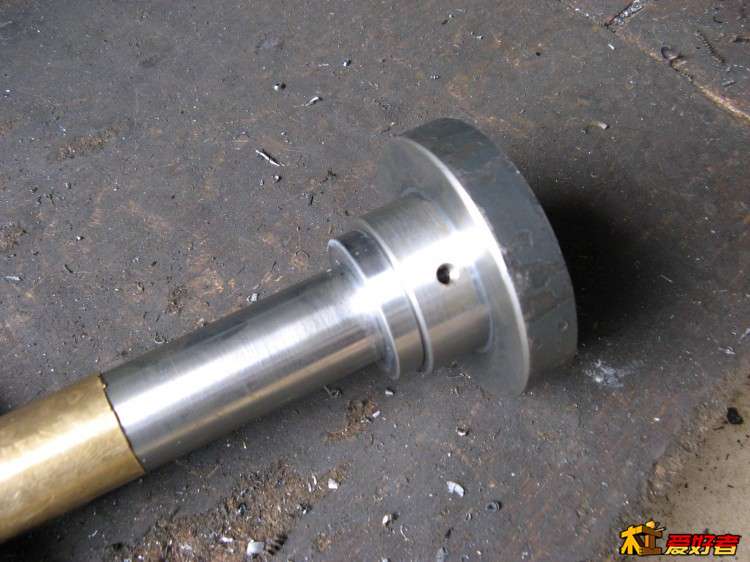

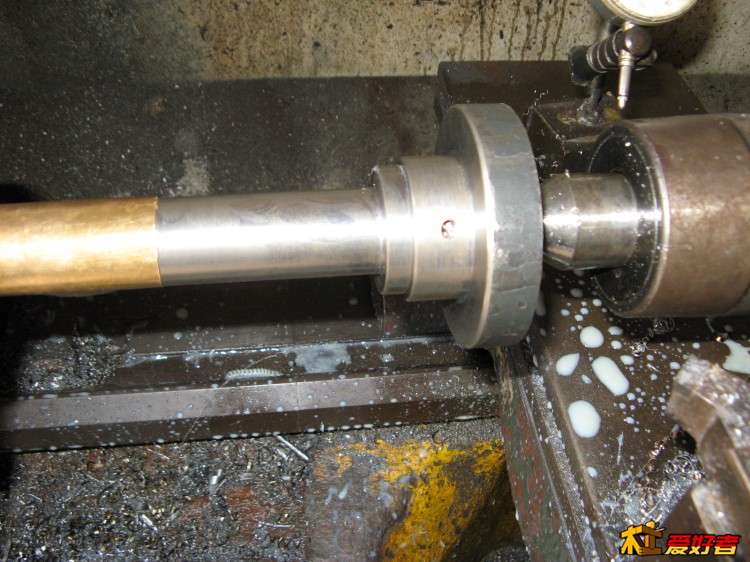

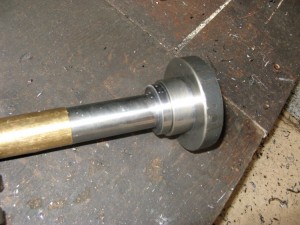

把半成品法兰拧进去

把半成品法兰拧进去

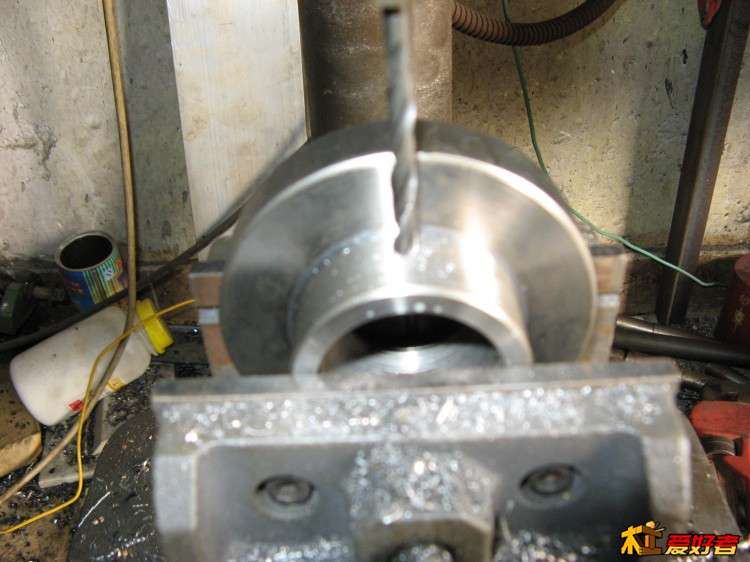

钻锁紧螺丝孔5mm

钻锁紧螺丝孔5mm

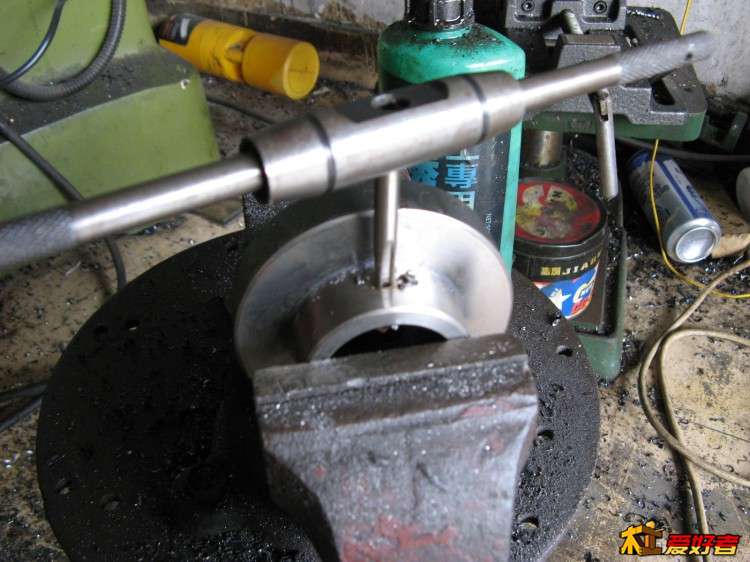

攻牙6mm

攻牙6mm
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 18:56:13 | 显示全部楼层
forum.jpg 2 i( V5 X% @% t& X* E

再装来

再装来

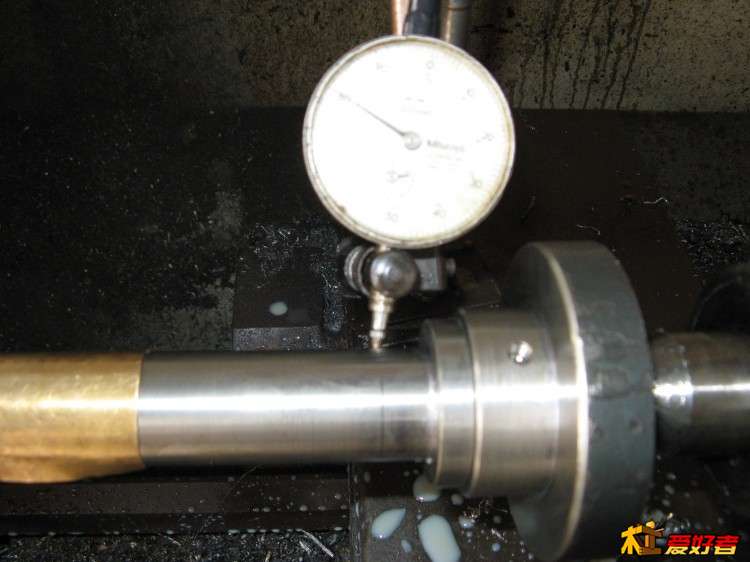

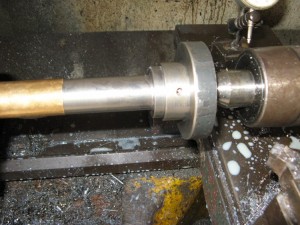

轴跳半C

轴跳半C

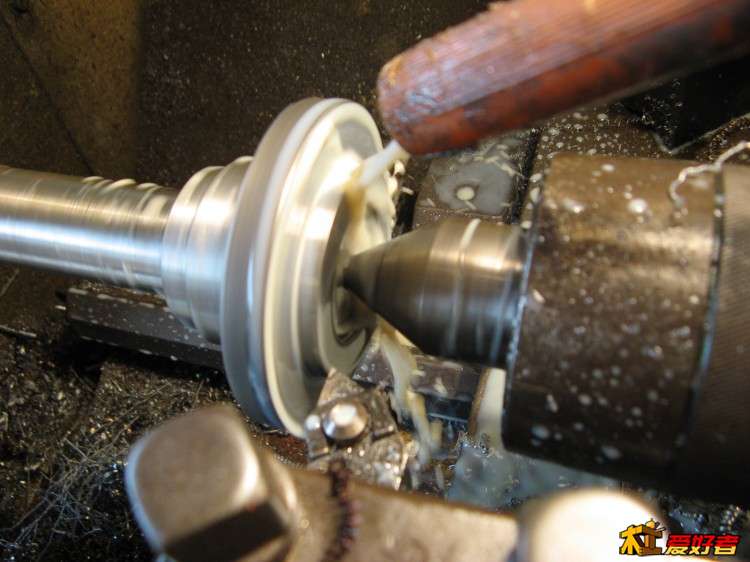

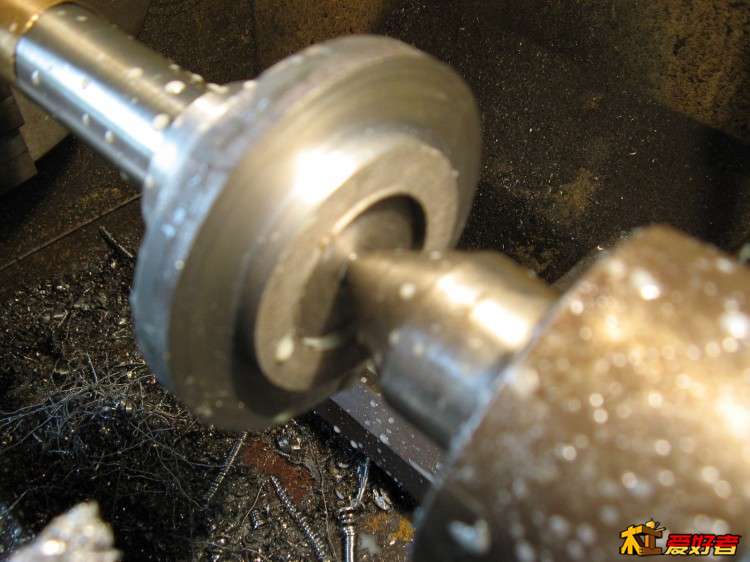

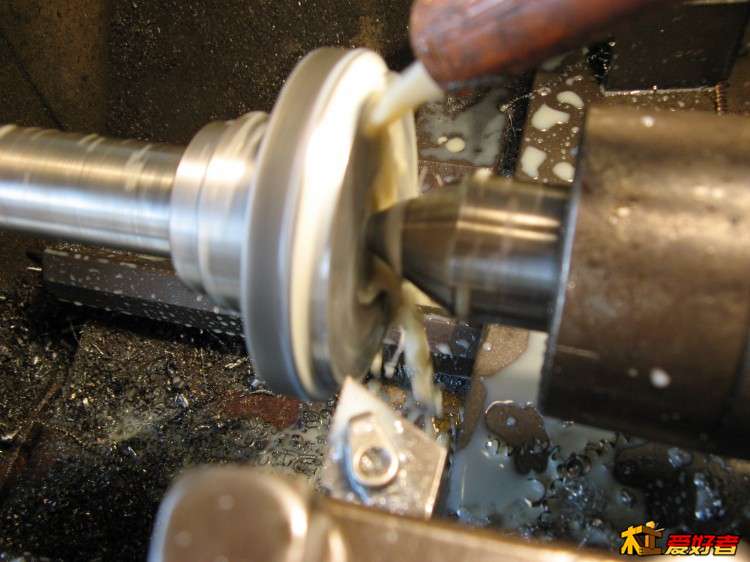

车止口

车止口
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 18:59:02 | 显示全部楼层
forum.jpg 2 A7 y* u% j( L5 p& [! d8 P7 i7 s

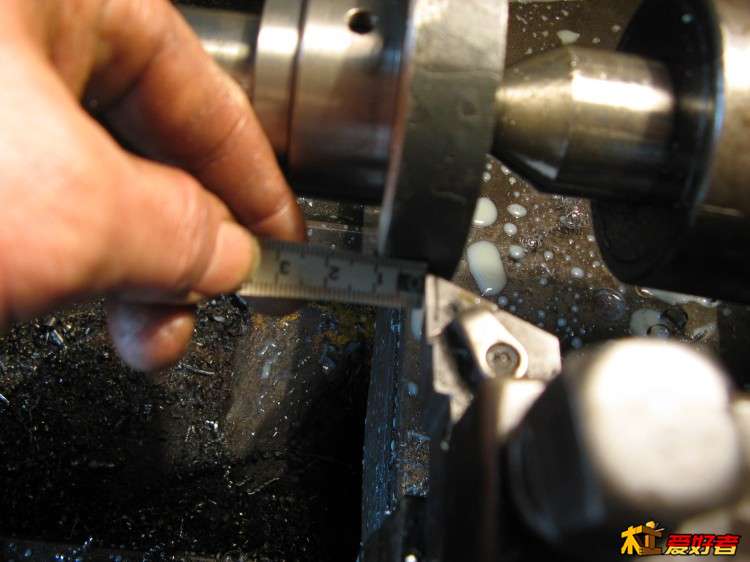

车精车成55mm

车精车成55mm

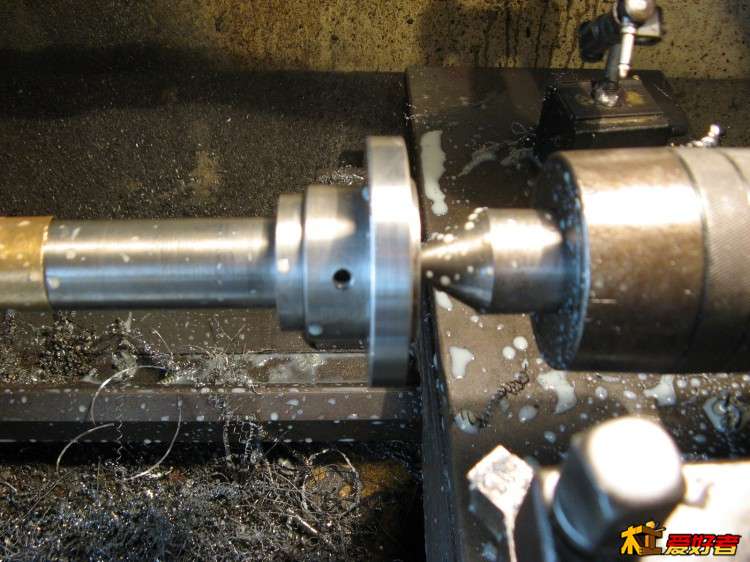

车端面

车端面

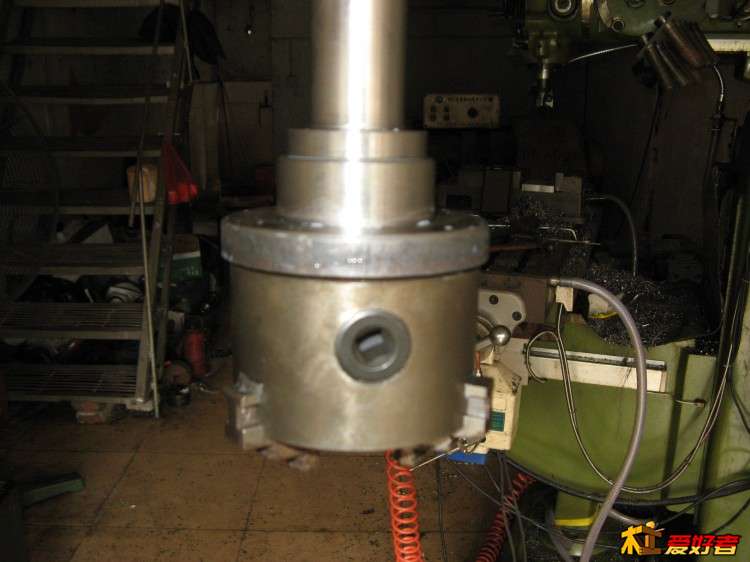

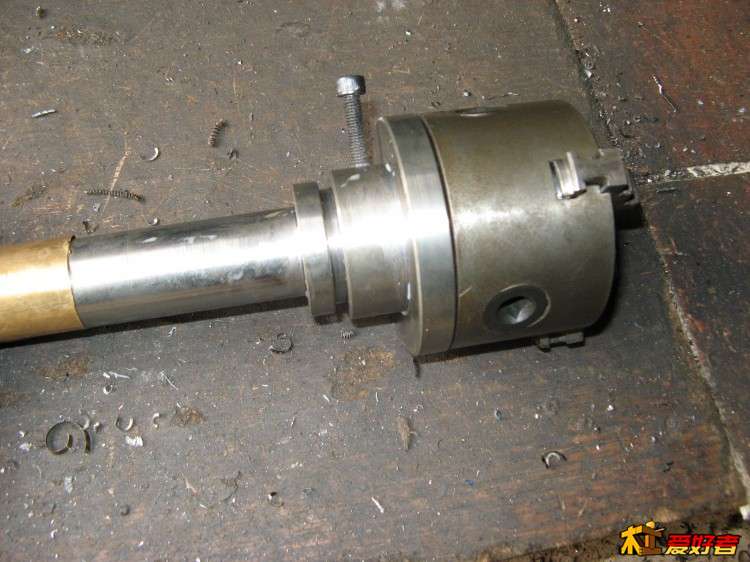

刚刚能进去

刚刚能进去
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 19:01:14 | 显示全部楼层
forum.jpg 8 E6 A" o4 {9 @, {. ]' f

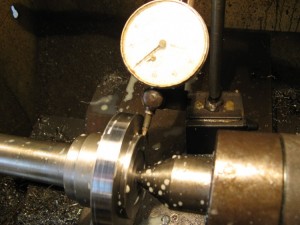

测止口跳半C

测止口跳半C

车外径

车外径
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 19:07:44 | 显示全部楼层
& x' V) p3 y$ ]& r- b! D) t

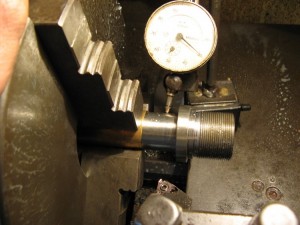

装夹找正

装夹找正

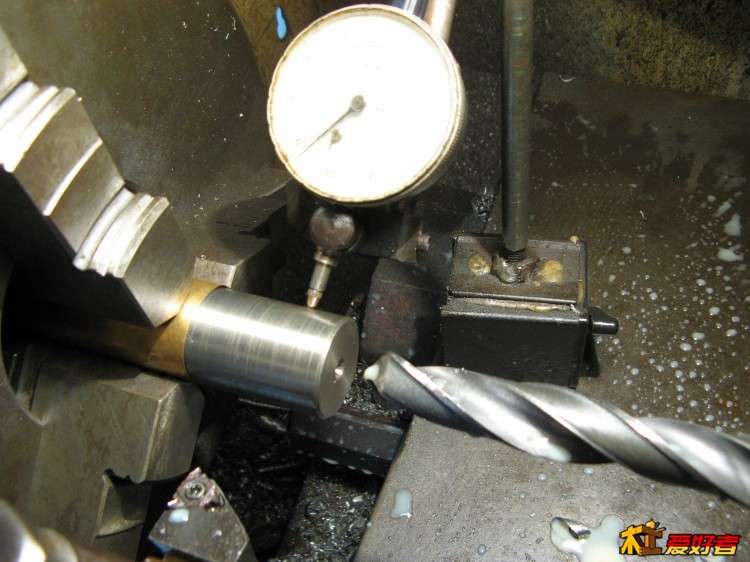

钻通孔19.5

钻通孔19.5

掉头再钻通

掉头再钻通
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 19:10:18 | 显示全部楼层
# o% n9 l( z" H" \

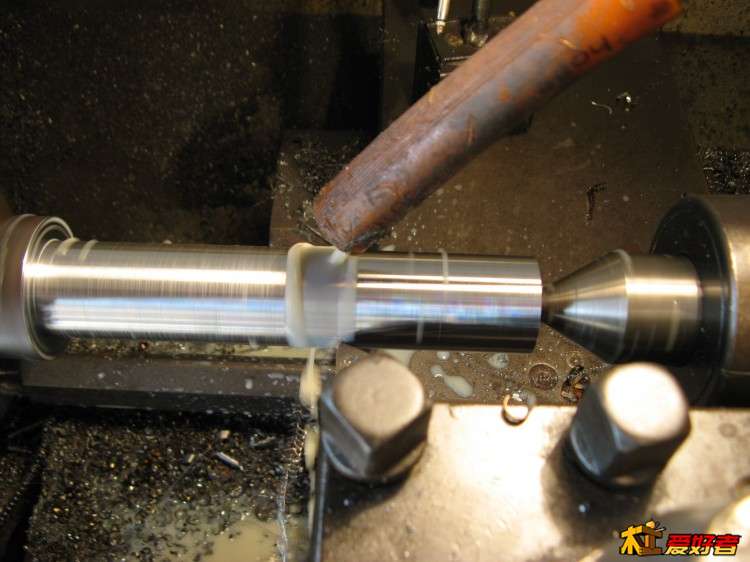

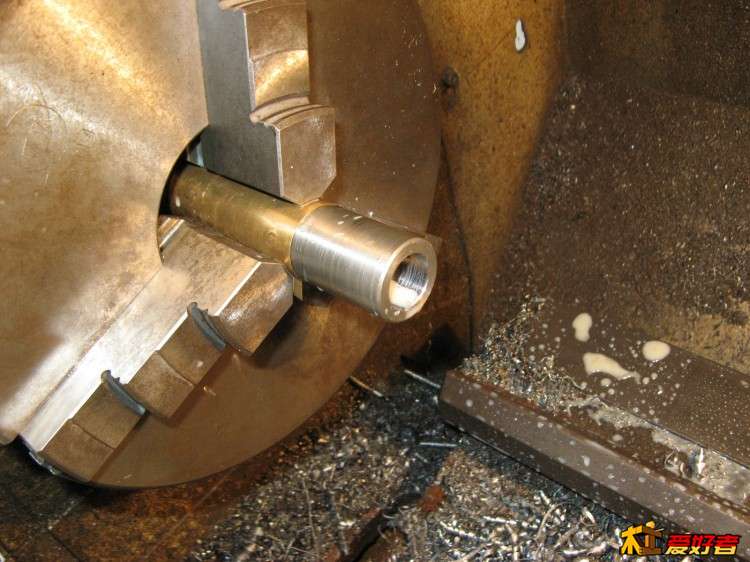

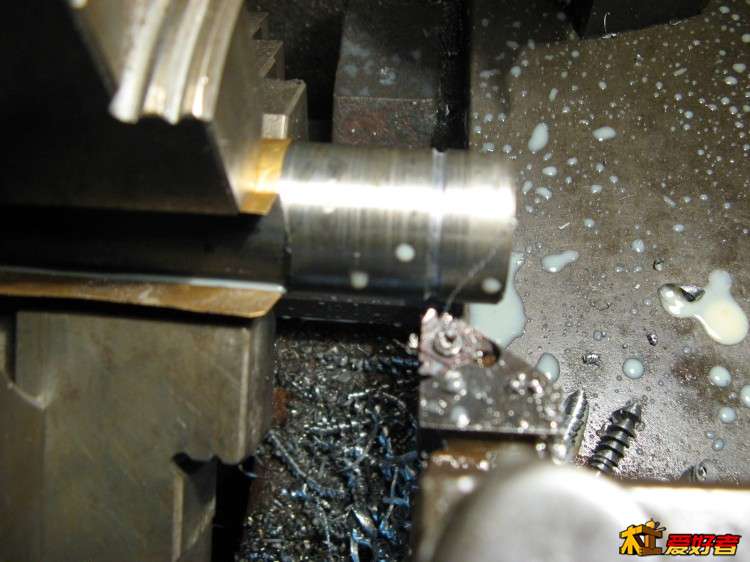

车退刀槽

车退刀槽

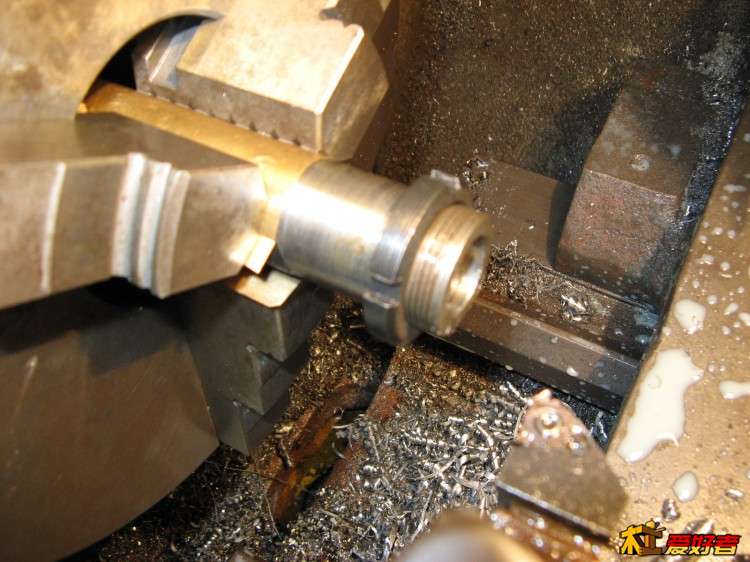

车1.5螺纹

车1.5螺纹
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 19:13:14 | 显示全部楼层
' l5 X) C$ }' i

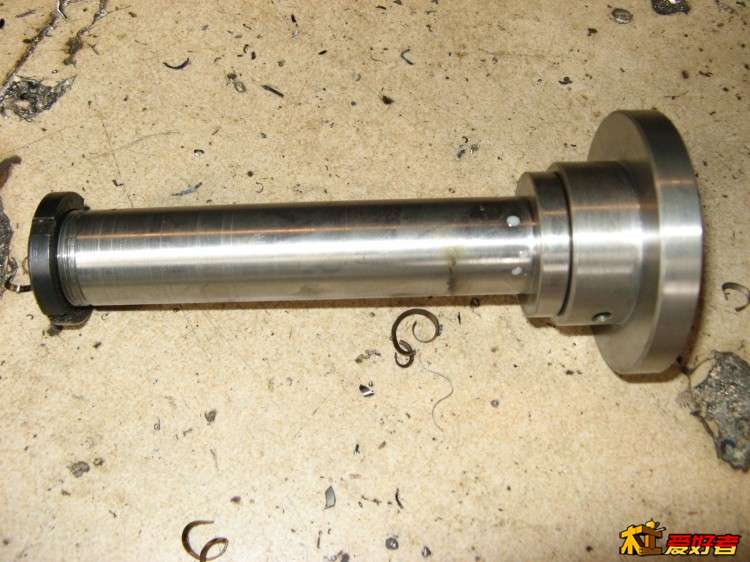

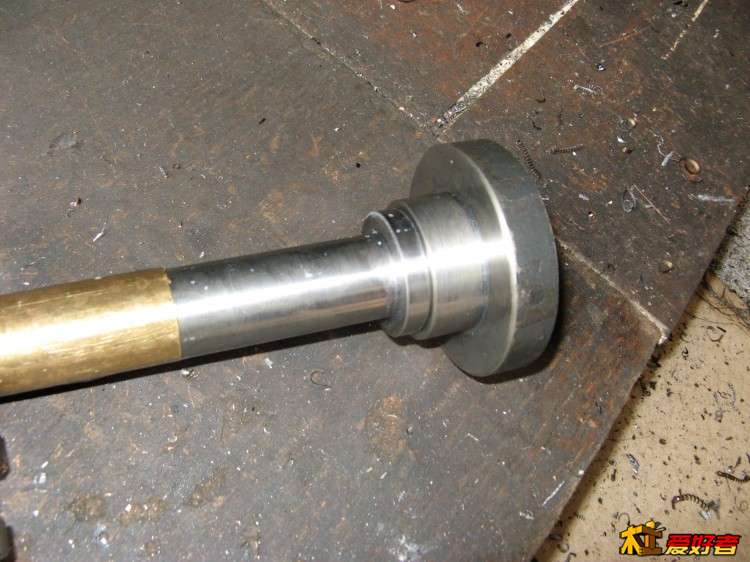

后锁定圆螺母

后锁定圆螺母

半成品

半成品

做底座

做底座

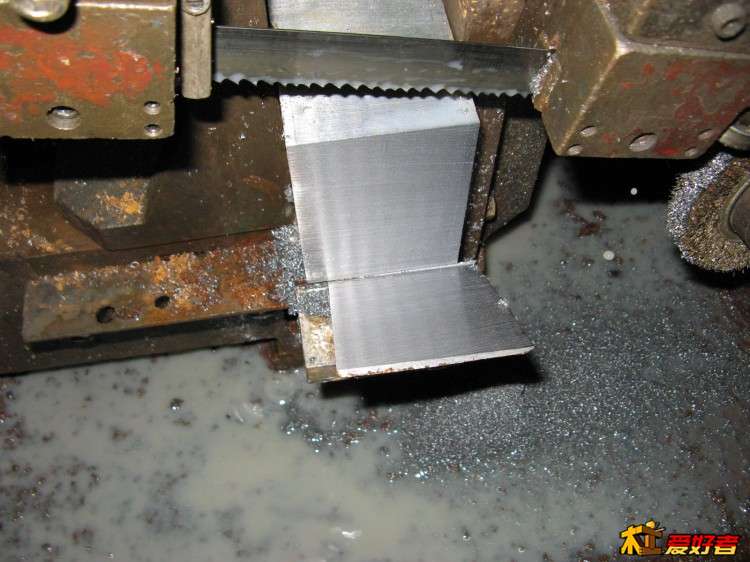

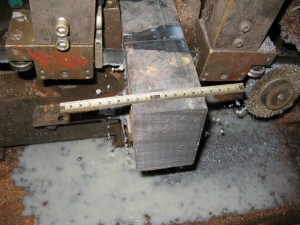

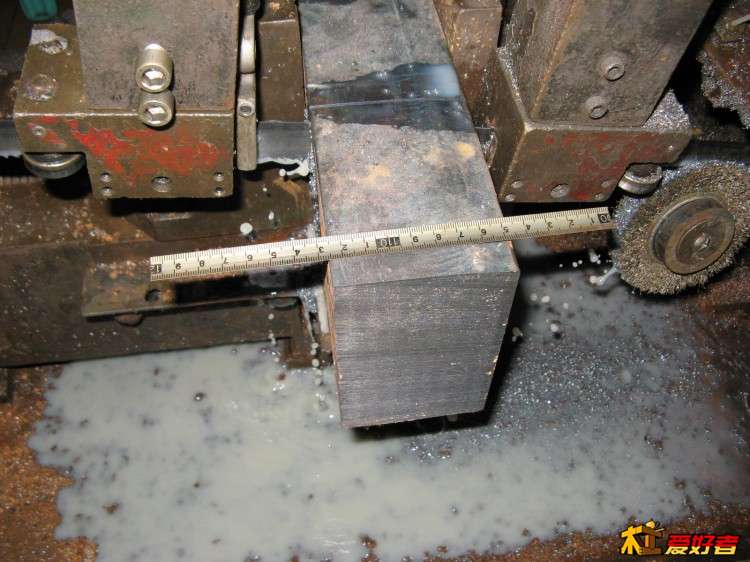

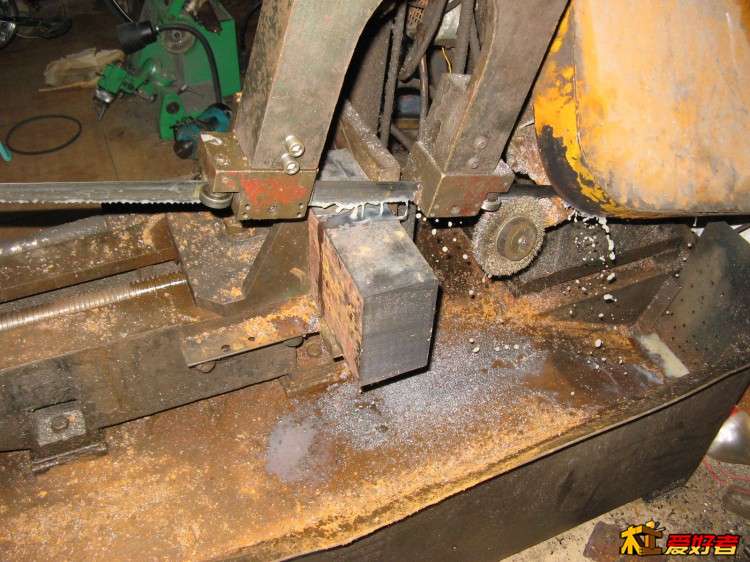

锯断

锯断
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 19:14:25 | 显示全部楼层
谁能告诉我怎样才不会乱阿
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 19:19:39 | 显示全部楼层
诚信立足 发表于 2015-12-20 18:32* `' R! t  z! Q0 R. _
做工好。造价也就上来了

# F, _1 E' E! U9 Y% H& ]8 i$ ^+ ^那是必然的5 H# W2 {* G, h/ _: ?0 v; @
回复 支持 反对

使用道具 举报

pwh
 楼主| 发表于 2015-12-20 19:37:56 | 显示全部楼层
* t3 q3 N" X2 ]2 X

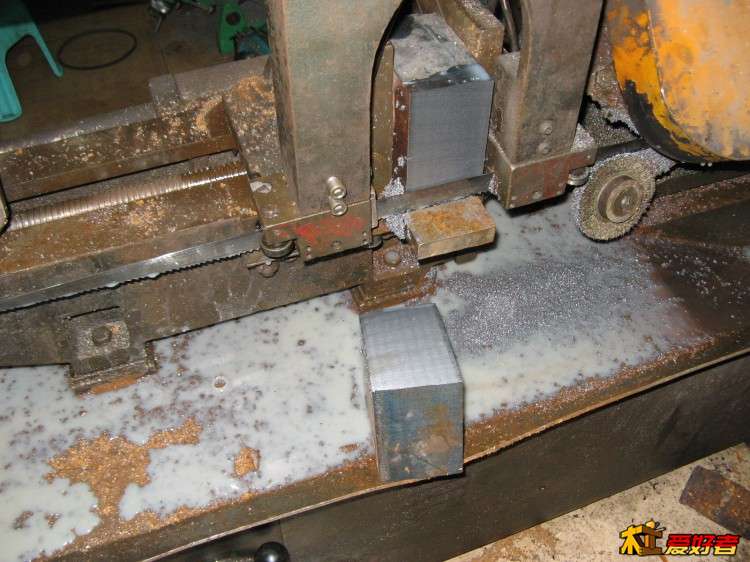

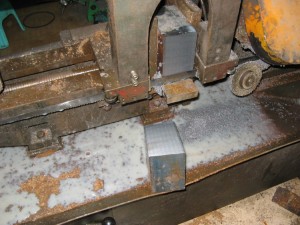

把气焊切割面锯掉否则很难铣

把气焊切割面锯掉否则很难铣

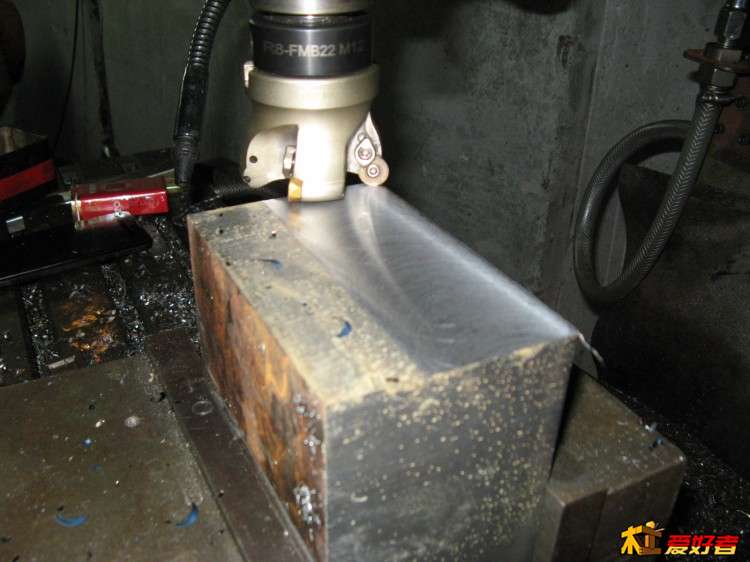

铣平面

铣平面
回复 支持 反对

使用道具 举报
