楼主: 热爱DYI

继续做小车

  [复制链接]
 楼主| 发表于 2014-10-28 23:33:57 | 显示全部楼层
热爱DYI 发表于 2014-10-27 01:54

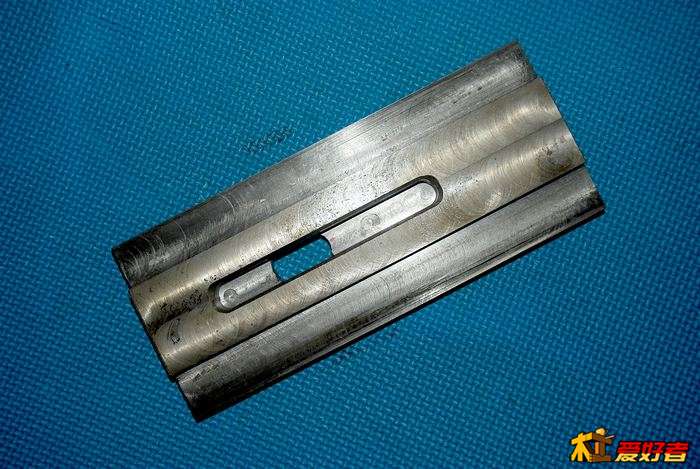

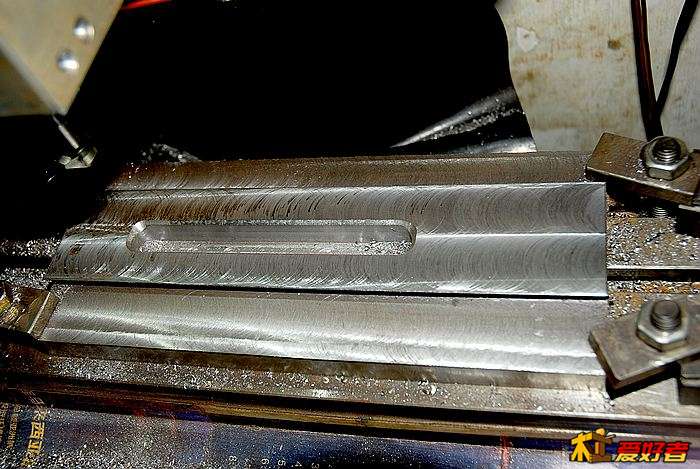

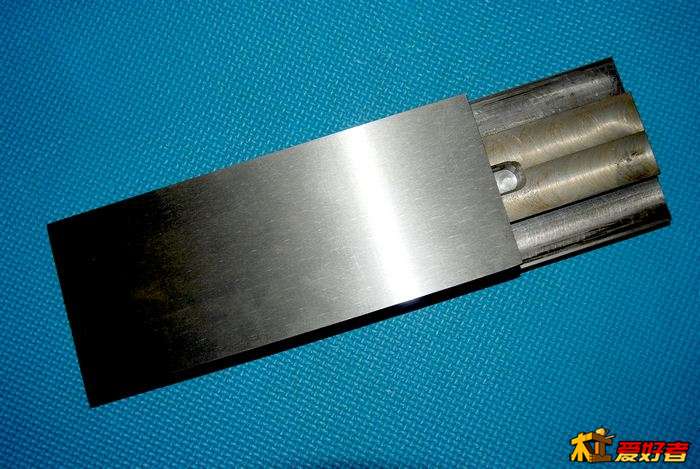

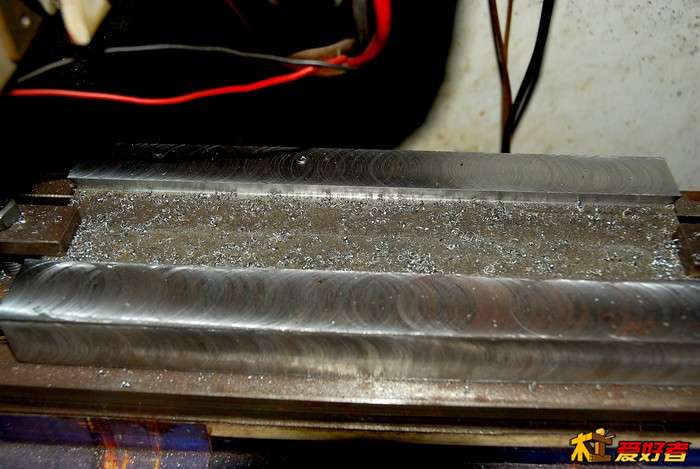

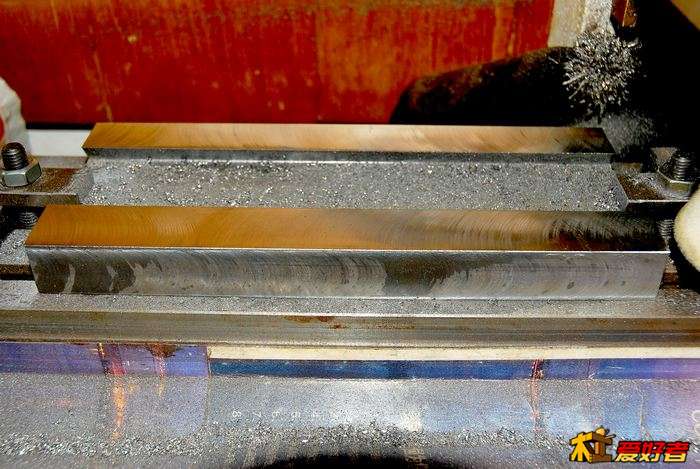

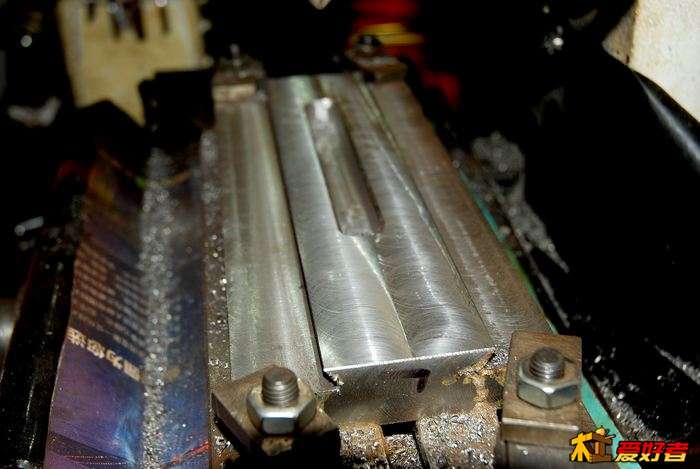

% u! ^9 v; Z, c8 Y4 G1 D% W* |做拖板。

  s* }% s! o- b! p5 n补充不能看到的图片
) J; ?! m9 L9 W8 q9 T: [3 T& J8 P, N% O8 B
233243ii1199bxxsrrsr1t.jpg ( i+ k" z& a" x3 `* ~; Q

4 n& U* }& L0 u. W  {5 v# j4 s 233252cmyuub96177j0j9z.jpg
7 ?! w9 z( y3 D/ B0 e# e
7 k- J% I0 y# `  r& h/ H, k& q 233300tjttttoxymxizxty.jpg
& S8 T5 b! f  j0 |
0 l) ~  i- m8 j9 | 233306xn6qqdi4qf669x32.jpg 9 k  _' x; G4 f
& s$ L$ |- l1 |+ F7 a
233312s8h845z8o8qy8o85.jpg 6 Y7 n  {; Z( M. ]

( ~: x& O$ a" q6 o# ] 233318bcbsauaasxfu1z7b.jpg " |8 i* h, J1 Q8 x

! {+ I$ b2 f1 \# b. c# \
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-10-28 23:58:45 | 显示全部楼层

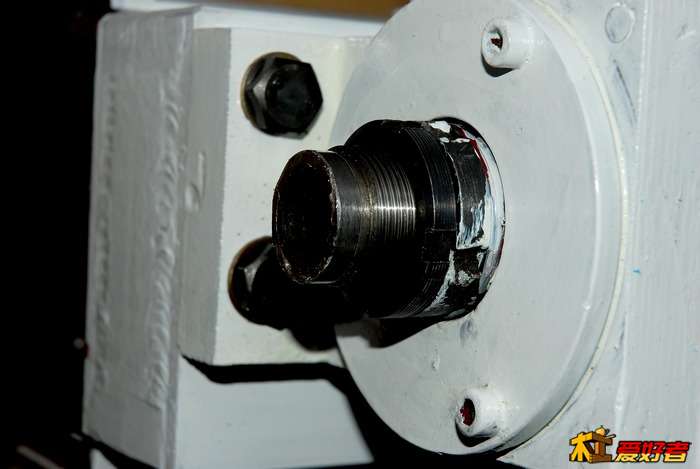

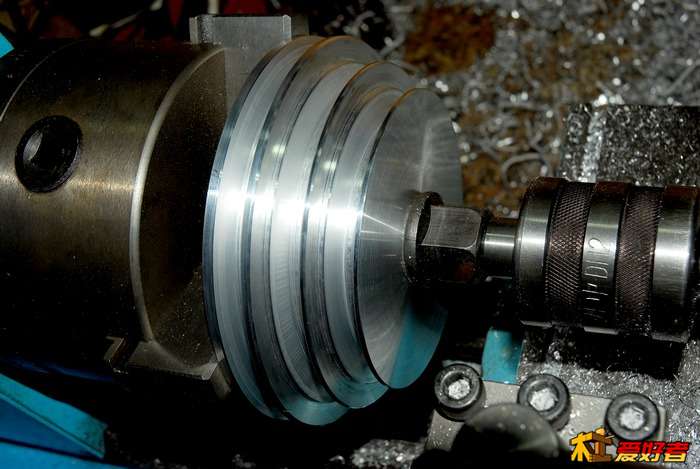

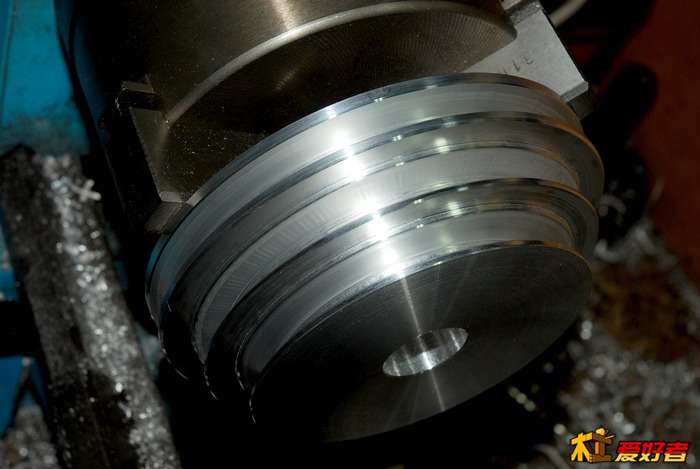

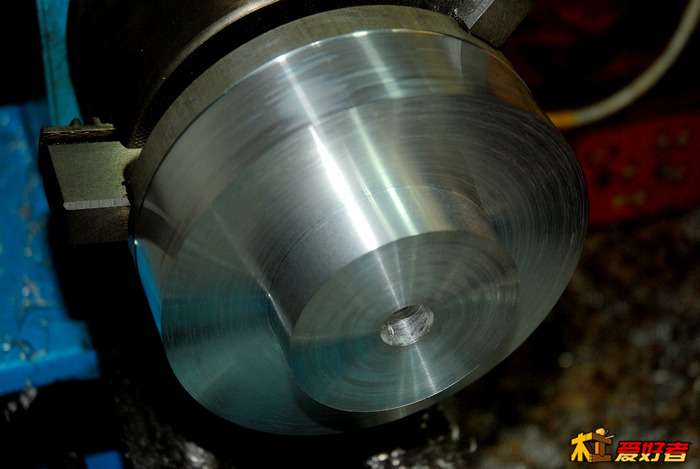

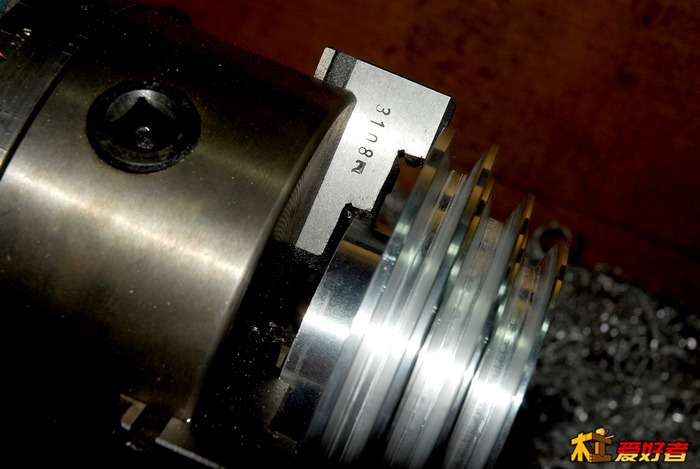

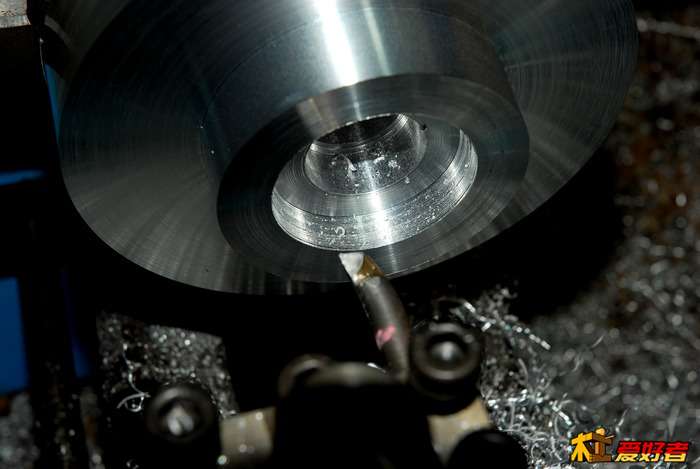

主轴皮带轮做好了,由于床头箱主轴尾部被割短了(机主不懂买了这样的床头,真的被搞死),只剩下20mm长度可以利用,幸好主轴尾部车有一小段台阶,台阶同心度很好,所以要利用这个台阶构建皮带轮同心,否则这床头恐怕就只能报废。% |! U3 m8 u- l% W# n0 j8 r9 E/ Z0 W9 V
: |  g; G$ n  P
  [- P" r6 X. ?! ]
% K) z1 Z, Y# h! Y4 M6 `, n$ E 235720lz8xu4uxbx8ixy8x.jpg
' `3 |* l. v7 ]& P
7 ]7 L8 h6 D# S 235730r0q3n77rrqbqql78.jpg
# V# H. m- B5 z- X; J  P$ Q" R7 n; x% K/ L) J3 `' m
235740dn545o9b49o6nf49.jpg ; O1 o) g# J: n- g4 {1 _+ w
4 b# H: o& U7 p8 |$ {2 B. j
& q8 f- _; l, E2 w3 G+ e' ^1 q
9 d! A; I7 l7 f2 N$ B+ [5 D 235756gjqsptjsnxcdjjzc.jpg 6 `, c- ~) }( h$ b; r! F# s; m

8 t& g7 a1 `/ t; H/ Q 235805jmqr7ptf6pwvf1lf.jpg
4 A; x' |; L/ [7 t
9 L) J2 O( x: |7 H, Y( d5 V9 l& G0 k4 w( w, f
! v9 J, b. i) ]* W  U0 t% ~
回复 支持 反对

使用道具 举报

发表于 2014-10-29 01:37:22 | 显示全部楼层
看了许久………口水流了一地……楼主的手艺太霸道了!用巧夺天工形容!一点也不过分!$ w! i* l+ n, [. j/ q3 v

* Z' M8 v2 t% Z7 M" T& v( x3 ]6 }; `来自:Android客户端  G" l' Z- o8 B! o& o
回复 支持 反对

使用道具 举报

发表于 2014-10-29 01:39:44 | 显示全部楼层
若楼主有空!帮做个尾顶?成吗?" w9 c/ s# G7 L% d" N0 Y
0 _# B# Z! s. A; G
来自:Android客户端
6 y: P- a+ h1 i: C
回复 支持 反对

使用道具 举报

发表于 2014-10-30 10:50:26 | 显示全部楼层
请教大师一个问题,用48V500W电动车直流电机,不是无刷,如果用网上卖得那种48V600W开关电源,配个调速器,能用吗?因为没试验过,不知道这种电源是否可行,怕买了以后不配
回复 支持 反对

使用道具 举报

发表于 2014-10-30 16:24:29 | 显示全部楼层
性价比高吗?
回复 支持 反对

使用道具 举报

发表于 2014-10-30 16:32:25 | 显示全部楼层
口水流中9 `5 h: ]/ A( {1 J! I1 l/ t
回复 支持 反对

使用道具 举报

发表于 2014-10-30 22:28:49 | 显示全部楼层
师傅!给俺也做一台吧!!!好喜欢啊!!
回复 支持 反对

使用道具 举报

发表于 2014-10-30 23:53:25 | 显示全部楼层
也有做一台的欲望,正在筹备材料ing。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-11-2 00:06:04 | 显示全部楼层
靈魂吥鏾 发表于 2014-10-29 01:39 0 T2 O" v2 N6 M* a
若楼主有空!帮做个尾顶?成吗?
0 ~3 s2 o  u- m- v8 V
6 e: L8 B1 I! o2 m5 T& Z7 R3 l" v# f来自:Android客户端

6 f9 _2 i* p) j5 i; a, C现在实在太忙了,做完这台,接着就要做一台微型的。时间被排得满满的。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-11-2 00:14:25 | 显示全部楼层
调整主轴平行,然后固定床头。0 @, G; Q9 @2 I( G

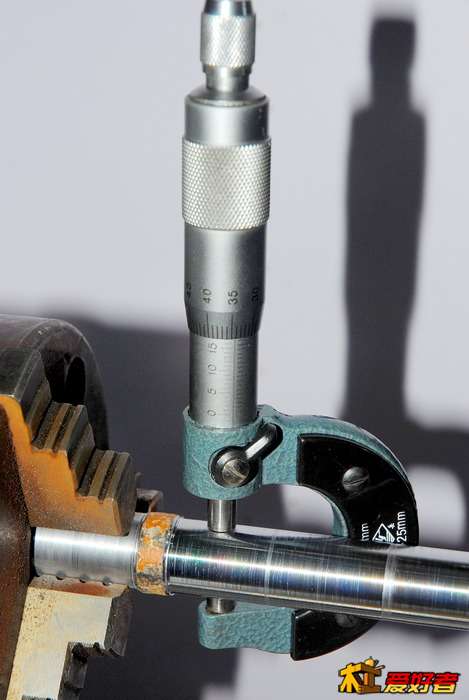

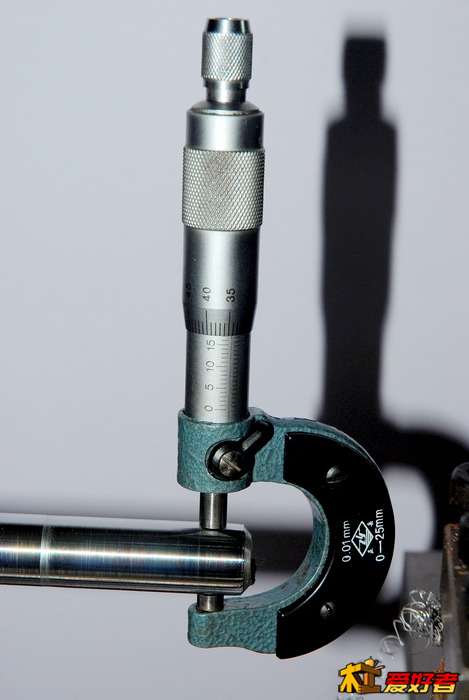

由于法兰是做得不太好(是机主买床头时配套买的),卡盘也是二手的,所以同心度很差,跳动在0。2mm以上,这种情况校正床头很麻烦,现在的做法是,首先利用车床自身车一根长为100mm圆棒,直到这根圆棒没有锥度为止。  x) E( x5 l, t

  C# Z5 [* Q) Q. l' u 001256b0nrlyhefuyihtey.jpg
1 K2 W! \+ i+ o3 _8 T" M, b
( p5 d: Y6 b6 U' E- ~: u8 N/ E 001309mofieeieofrv3vm0.jpg , ?% @; Y" b# L4 T
2 A# u6 c' l  Z/ M$ M; ^
好了,可以固定床头了。( s, L1 J5 p, I1 u9 @
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-11-2 00:19:01 | 显示全部楼层

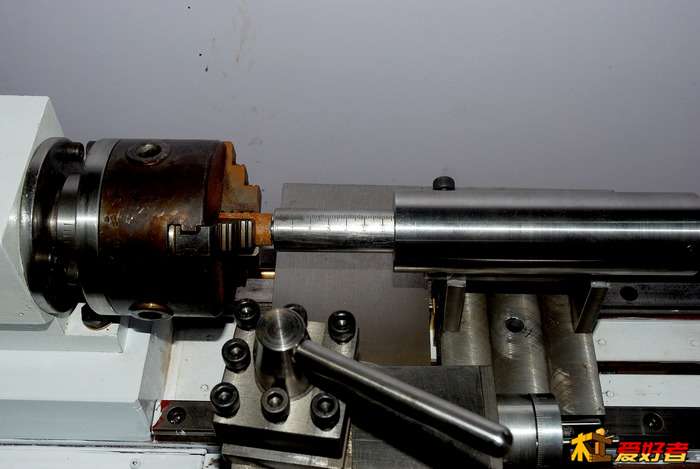

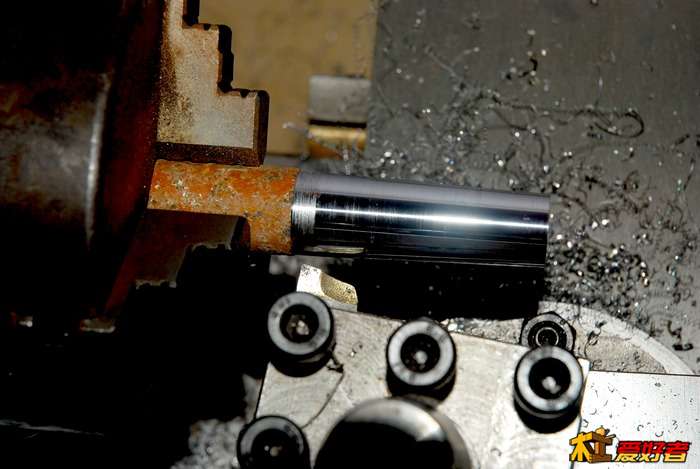

固定尾顶,如前面说到的法兰、卡盘之事,为了保证尾顶有较好的同轴性,首先要车一个与尾顶配的锥度,然后将尾顶套进去再固定尾顶。
+ e. T7 t) H/ D8 S; H* G4 I1 l* _
001826v55q8x0af53xf57x.jpg : h; y5 u* Z3 t2 u8 R- H

- R' y: ]0 B" C+ d5 b& S/ _ 001840kx9w6fxtt5dyp676.jpg 2 }9 N2 a' X$ t. [- N8 X

# F. W+ B# X* v" \2 F
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-11-2 00:23:29 | 显示全部楼层

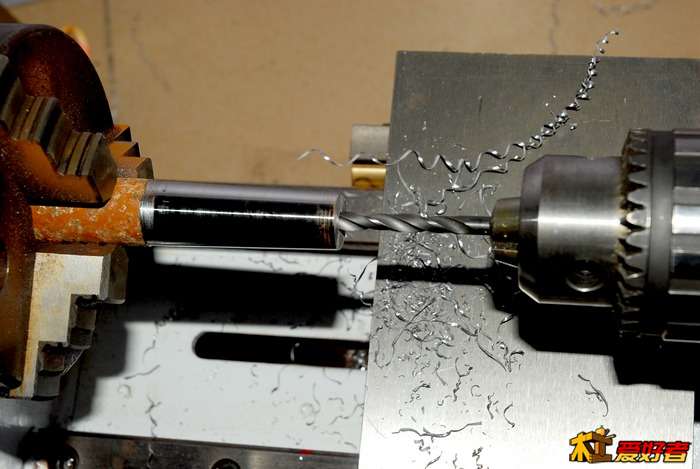

试钻孔,钻头是5mm。
8 |& z# @8 F2 r& B1 R: e5 x& x7 r* \( I  P0 T% r1 {# S& o: \( \
. |" n& X: P  t4 `" I- `3 Y' s) N$ Z1 v
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-11-2 00:30:35 | 显示全部楼层
试车几下。
! E; w+ d/ E, k) M! z% B/ ]. t, B) _$ J0 j

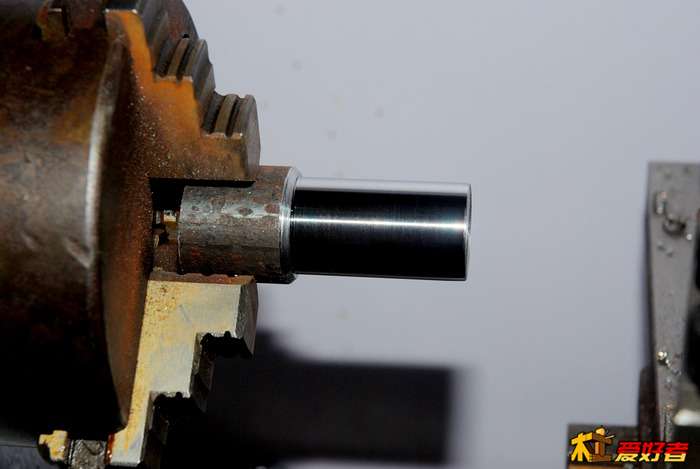

45#铁7 ]7 L6 T5 J( C# {, s# {+ K
# H$ B! D) F' |% H' a1 _2 B* a6 F) A

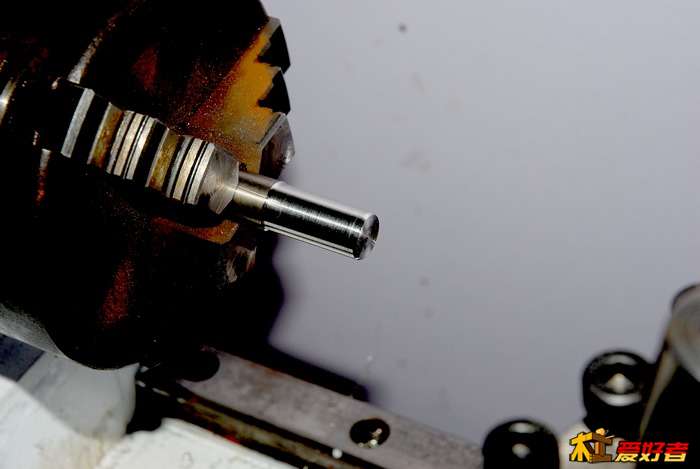

手动走刀车不锈钢(304)7 k: H! \, D. C( i9 D! y6 n
002833umgdm8g21m1bms6h.jpg 5 v  G5 T& @( @9 A1 H
$ L4 |# r7 d. N5 e

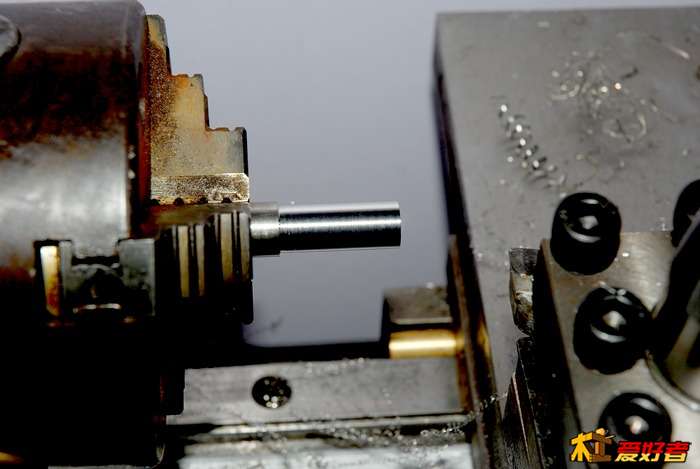

自动走刀车不锈钢1 @2 ~& x5 b5 J
002845e9ecv5gxx59mc5o5.jpg 5 O$ b; B  R" p7 r7 w
: J: p# W5 X1 a" y5 z, A

9 C# b- ]# p% j1 \4 b+ E
+ |5 W- ~" A7 o4 l. |8 Y" `, V( e
回复 支持 反对
