DIY 四轴数控车床 及雕刻机(四)

湖湖

百分表 终于买到了。实际测下。

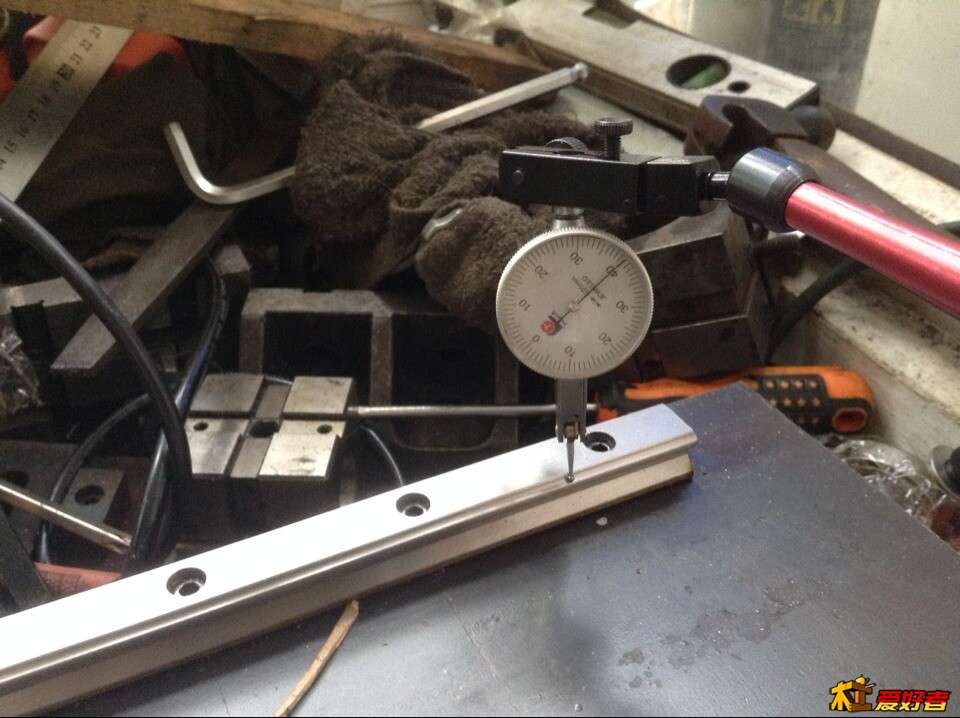

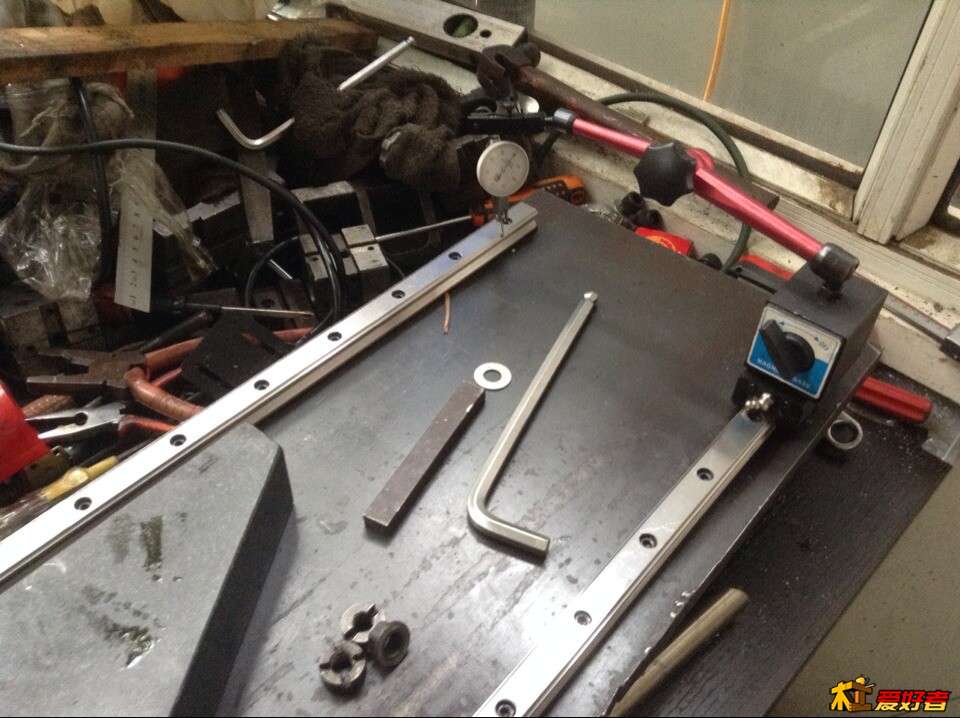

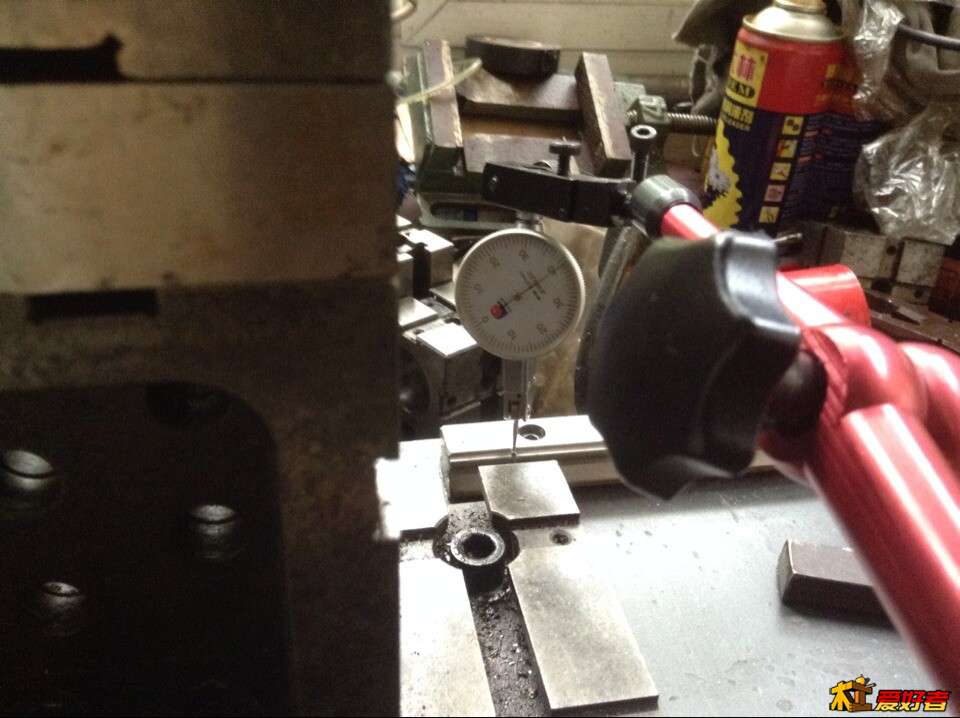

7 d/ _+ |6 O  R( {' `9 L) N2 C主导轨安装 600MM长 误差2丝
: j/ w: w5 r, f- L) L: Q3 q3 y

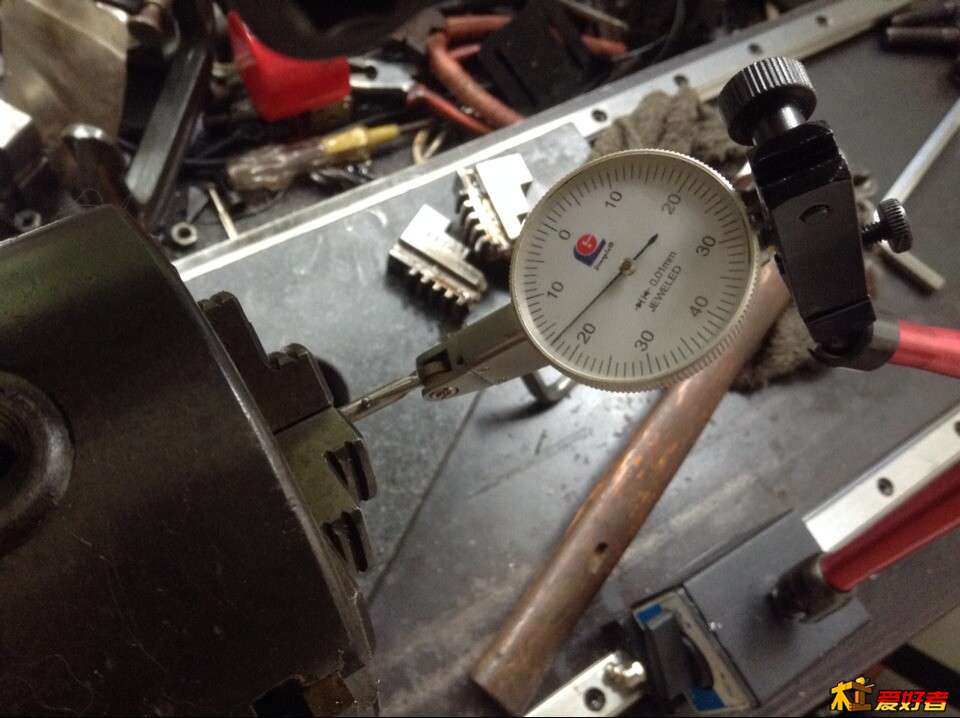

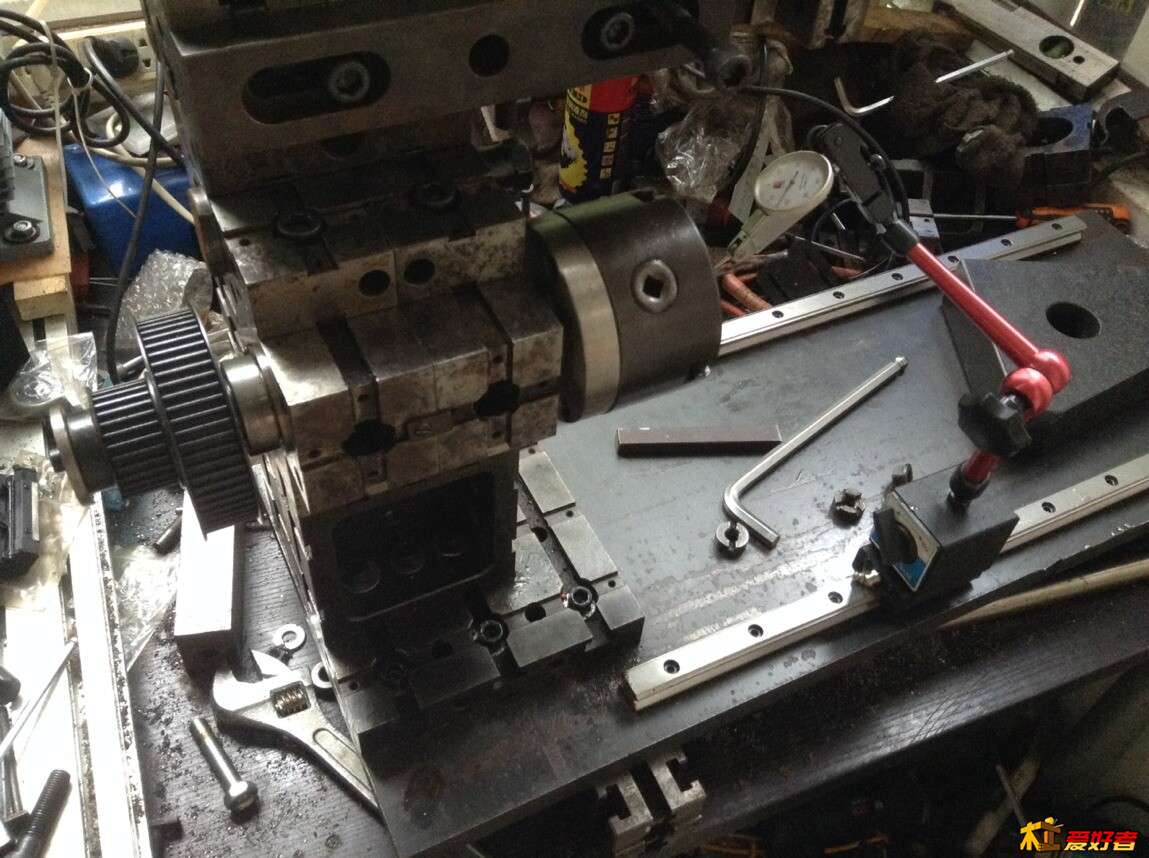

/ c/ j& e' c0 J4 _* u当然 最关心的还是 数控车床 主轴的精度。实际测算
2 d2 y& W& v6 n3 @; m
正爪 5丝误差
( J# K0 A* S" B0 l7 [: e& X

5 L! v8 t  A' T/ k: e
5 \: T" t" b/ R, a

, I& F9 v4 m) w. w2 o' v6 G0 U反爪17丝。  反正反爪都是大尺寸的工件 无所谓了。正爪 5丝 还是在可以接受的范围内。毕竟自由公差 也是5丝么。。。。。。。。主轴精度保证了 。可以放心的往下做了。否则 误差太大 就没制作的必要了。

要按级别划分 5丝也就正负0.025  哇哈哈哈哈  已经是 精密及 了 ~~~~~~~嘎嘎
$ K+ [" K' K6 j
5 T) i) [, o: m- q
0 h% K2 E$ n1 r' a  s

自得其乐、

这是木工爱好者地，这贴好像发错地方啦

qicainw

你好！ 直线导轨什么规格，最近想做个CNC 想用15mm的 担心有点小，大的有贵

湖湖

qicainw 发表于 2014-8-7 18:48
; ?. J3 w+ G! C( w. c你好！ 直线导轨什么规格，最近想做个CNC 想用15mm的 担心有点小，大的有贵

1 v) e* b# I, R* l我的也是15的。够了。
% I$ _) ^4 q* Q! \% }8 g, v% A

黑土地6

强大！你的这些模块都是哪里买的呀？
. U0 Y2 P: H# P7 D

peteron168

你怎么不测一下主轴与导轨的平行度呢？还有就是夹根心棒，测一下20CM远端的同心度，顶端放颗钢珠测下窜动~

万象之光

不懂这个 感觉误差有点大
- V, G2 p" Y6 t! i( V+ L
来自:Android客户端

yuan3j2

大神级别，看的有点乱，不是太明白。多科谱点

湖湖

peteron168 发表于 2014-8-7 19:42
你怎么不测一下主轴与导轨的平行度呢？还有就是夹根心棒，测一下20CM远端的同心度，顶端放颗钢珠测下窜动~

  x: s1 l& r% \1 O$ u' f) M.............买不起.........再说...我也没撒轴杆要做20CM长阿.......120MM 就谢天谢地了.......

广东老徐

上数控加工的轴孔？2丝太不可思疑了

mange0012t

你那轴怎么搞进夹具里的？

火命

很好，很强大

湖湖

mange0012t 发表于 2014-8-20 23:54
你那轴怎么搞进夹具里的？

0 R- X3 T2 @; Q* s那夹具本来就是通孔的...........
$ J& E% d+ ^8 Q  G# X9 w, T: @

mange0012t

我也有些夹具，但没见过通孔这么大的。呵呵

湖湖

mange0012t 发表于 2014-8-25 01:43
3 j4 T. i; g3 ^5 d我也有些夹具，但没见过通孔这么大的。呵呵

你去好好找找 一般有12 16  25  45  58 MM 这几个规格的通孔
